VGAアナログカメラ/200万画素/マウス操作/十字線機能【貸出対象】

VGAアナログカメラ/200万画素/マウス操作/十字線機能【貸出対象】 EMVC-YW200
  • VGAアナログカメラ/200万画素/マウス操作/十字線機能【貸出対象】
  • VGAアナログカメラ/200万画素/マウス操作/十字線機能【貸出対象】
  • インターフェース
    アナログ
  • カラー対応
    カラー
  • 画素数(範囲指定)
    101～300万画素
  • センサーサイズ
    1/3型
  • フレームレート (fps)
    30
  • 種類
    カメラ本体
  • 画素数詳細
    200万画素
  • フレームレート詳細
    30fps（1920x1080）

ご注意

  • 材料や部材入手難などの影響により納期が不安定になっています。
    販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
    注文停止中の商品は、再入荷時期の目途が立っておりません。

【ディージット】
探しまわる購買は
もうおしまい

型番:

EMVC-YW200
解除
数量：
－閉じる

EMVC-YW200の仕様・寸法情報

インターフェース
アナログ
カラー対応
カラー
画素数(範囲指定)
101～300万画素
センサーサイズ
1/3型
フレームレート(fps)
30
種類
カメラ本体
画素数詳細
200万画素
フレームレート詳細
30fps（1920x1080）

商品仕様

製品情報

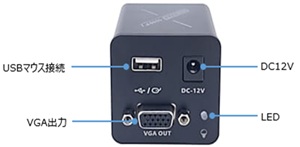

[ ! ]マウスをカメラのUSB-マウストに接続し、VGAをディスプレイに接続して、12V電源を入れてください。
[ ! ]LEDライトは青に点灯します。
[ ! ]マウスを画面の右側に置くとメニューが表示されます。
[ ! ]レンズは本製品に含まれておりません。必要に応じて、別途ご購入ください。
（参考レンズ）FA1201C　（産業用FAレンズ）
（計算例）　焦点距離(12mm)=WD(50mm)×撮像素子サイズ(4.8mm) / 視野角(20mm)
[ ! ] VGA出力端子はメス形状（ピンがないタイプ）ですので、接続するケーブルはオス形状（ピンがあるタイプ）をご使用ください。
　参考）ディスプレイハーネス（高解像度）



メニュー画面




マウスをディスプレイ画面の右側に置くと、
左記のメニュー画面が表示されます。
※各項目の詳細については マニュアル（>>こちら）（日本語のみ対応）を参照ください。

リセットボタン（メニュー画面の黒枠箇所）
・画面が正常に表示されない等、症状が改善しない場合は、メニュー画面の「リセット」ボタンを押していただき、
改善状況をご確認ください。




製品仕様

仕様型番EMVC-YW200
種類VGA
撮像素子1/3インチ（CMOSタイプ）
画素数200万画素
最大解像度1920*1080@ 30FPS
出力VGA、 USB2.0（マウス用）
セルサイズ2.75×2.75 μm
レンズCSマウント※1
電源DC12V　150ｍA　1.8W（±5％）
使用可能温度/湿度温度：5〜40℃
湿度：20〜80%RH(結露無き事)
機能基本調整機能輝度、コントラスト、彩度、ホワイトバランス、HDR切替
ユーザーインターフェイスマウスで操作
画質調整露光、ノイズ除去、シャープネス
カメラ機能10倍拡大(保存不能)、縮小、反転、画面比較（静止画と現在画面で比較可能）
十字線色の変更可、線の太さ変更可、表示/非表示、十字線4組、
8レイヤーまで表示、現在レイヤーの十字線保存
シャッタータイプローリング　（グローバルタイプ※2は>>こちら）
商品寸法（WDH）50.0×51.5×50.0 mm
重量0.15kg
付属品ACアダプタ（別箱）※単品販売しておりません、接写リング5ｍｍ CST-ECT-5（別箱）
[ ! ] ※1.レンズがCマウントの場合は、5mm接写リングを使用することでCSマウントでご使用可能です。
[ ! ] ※2.動きの速い被写体でも歪みが発生しにくくなります。
[ ! ] カメラ画角はレンズ中心から0度です。（拡大、縮小しない状態）
[ ! ] 一度設定したデータは電源OFF後でも保持します。
[ ! ] 2.4GHz無線マウス対応となります。※Bluetoothは非対応
[ ! ] 本製品は、付属のACアダプターを使って電源を供給します。（ACアダプタ型番：UV324-1220-PL03B（ミスミ単品販売終了品））
　　ACアダブターケーブル長は1.5mです。
　　※本体にバッテリーは内蔵されていないため、AC電源に接続してご使用ください。
[ ! ] RoHS未対応、CE未適合品です。


■ACアダプタ製品仕様
1.INPUT SPECIFICATION

SPECIFICATION 　　　　　　　
ITEMSPECIFICATIONMINTYPICALMAX
AC INPUT VOLTAGESINGLE PHASE 100~240Vac
AC INPUT VOLTAGE RANGESINGLE PHASE90Vac 264Vac
AC INPUT FREQUENCYSINGLE PHASE47Hz50/60Hz63Hz
AC INPUT CURRENTTYPICAL  INPUT VOLTAGE & OUTPUT AT FULL LOAD. 0.5A0.6A
AC INRUSH CURRENTTYPICAL  INPUT VOLTAGE & FOR A COLD START AT 25℃.  80A
EFFICIENCYTHE ADAPTOR SHALL ACCORD WITH THE REQUEST OF DOE VI86.20%
STAND BY CONSUMPTIONTHE ADAPTOR SHALL ACCORD WITH THE REQUEST OF DOE VI  0.1W
LEAKAGE  CURRENT  MAX  INPUT VOLTAGE  0.5mArms or
0.707mA peak


2.OUTPUT SPECIFICATION

ITEMSPECIFICATIONMINTYPICALMAX
NOMINAL DC OUTPUT VOLTAGE 　12Vdc　
DC OUTPUT VOLTAGE RANGETYPICAL OUTPUT VOLTAGE 11.4Vdc 12.6Vdc
 LOAD CURRENT   2A
RIPPLETYPICAL INPUT VOLTAGE , FULL  LOAD CURRENT , 25℃ 　240mV
NOISETYPICAL INPUT VOLTAGE , FULL  LOAD CURRENT , 25℃  240mV
HOLD-UP TIMEAT TYPICAL INPUT VOLTAGE AND FULL LOAD ,50Hz10mS　　
TURN-ON DELAYTYPICAL INPUT VOLTAGE AND FULL  LOAD CURRENT   3S
DYNAMIC TESTTYPICAL INPUT VOLTAGE,20%-80% LOAD,TH 5mS TL 5mS, 100mA/uS11.4Vdc 12.6Vdc


■ Cマウント、CSマウント規格

規格口径ネジピッチフランジバック備考
Cマウント25.4mm0.794mm17.256mmCSマウントレンズは取付不可
CSマウント12.500mmCマウントレンズ使用時には5mmスペーサが必要
Cマウント、CSマウントの違い

[ ! ]Cマウントは、より多様なレンズオプションがあり、産業用や顕微鏡用途など幅広い分野で使用されます。
[ ! ]CSマウントは、コンパクトな設計が求められる小型カメラシステムに特化しています。



外形図

変更後：
レンズ：CSマウント


1/4-20-UNCねじの深さ

 変更前　2023年10月以前：
レンズ：Cマウント

単位: mm

VGAアナログカメラ/200万画素/マウス操作/十字線機能【貸出対象】:関連画像

露光時間や明るさなどの数値を手動で調整する場合は、
「Auto Exposure」や「Auto White Balance」などの自動設定をオフにする必要がございます。

型番リスト

表示件数
  • 1
    • 型番
    EMVC-YW200
    最小発注数量
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    53,000円
    ( 58,300円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    ・モニタに接続だけで表示可能
    ・VGA入力で簡単に接続
    ・十字線機能
    ・マウスで調整便利

    ご注意

    • 材料や部材入手難などの影響により納期が不安定になっています。
      販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
      注文停止中の商品は、再入荷時期の目途が立っておりません。
    ご注意
    ・外観および仕様は、予告なく変更することがあります。


    無料貸出サービス
    申込書は（>>こちら）

    使用方法

    十字線イメージ

    [ ! ] 十字線に座標表示はありません。
