      ミスミ

      【穴加工無料】無塗装パネル平型 ステンレス RUK

      【穴加工無料】無塗装パネル平型 ステンレス RUK

      ご注意

      • 2024年2月26日以降初めて「ボックス穴加工サービス」をご利用されるお客様につきましてはキャッシュクリア実施後、ご利用をお願いいたします。（キャッシュクリア方法はこちら）
      • ボックス穴加工サービスをご利用いただく場合はE穴を「なし」と指定してください。
      • 本商品は無塗装品のため、一部バリや加工傷が残ってしまう場合がございます。予めご了承ください。
      • 外形寸法公差はJISB0408「金型プレス加工品の普通寸法公差」C級を採用しております。
      未確定：候補が4型番あります。
      • ボックス穴加工サービスはこちらの型番ではご利用いただけません。
      • 単価(税別)
        -円
      • 合計(税別)
        -円
        (税込価格：-円)
      • 出荷日
        -
        (参考出荷日：-円)
      数量：

      商品仕様

      【基本仕様】
       板厚材質
      パネルt1.5またはt2.0ステンレスSUS304
      表面処理：ヘアライン
      サイズ範囲単位
      W（幅）50～800mm1mm
      H（高さ）50～1000mm1mm




      その他、加工に関するお問い合わせは以下リンクから
      特注お見積もりについて
      Q&A
      ボックス商品の仕様に関する
      問い合わせ窓口
      お手持ちの穴加工図面で特注見積お受けします！
      詳細は上記「特注見積もりのご案内」ボタンからご確認ください。

      ◆加工穴の普通寸法許容差
      JISB0408「金属プレス加工品の普通寸法公差」のB級を参考とする
                                          単位：mm
      加工穴寸法の区分寸法許容差
       6以下±0.1
      6を超え30以下±0.2
      30を超え120以下±0.3
      120を超え400以下±0.5
      400を超え1000以下±0.8
      1000を超え　 　2000以下±1.2
      ※本基準は鋼材に対する寸法公差となります。塗装品につきましては塗装の膜厚を考慮の上、設計をお願い申し上げます。



      規格表

        パネルタイプ 穴加工 W H E穴 穴加工コード
      標準品E穴ありRUK15   120 150 E3
      E穴なしRUK15   120 150 EN
      ボックス
      穴加工サービス      		RUK15 PS 120 150 EN WB□□□□□□□□□□
      ※ボックス穴加工サービスをご利用いただく場合、E穴は「EN」をご選択ください
      納期に関するお断り
      本商品の稼動日は土曜・祝日を含みません。
      詳細な出荷日はWOS(Web Order System)にてご確認ください。
      お値引き
      10面以上
      5％

      【E穴サイズ表】

      四隅の取り付け用穴（E穴）加工サイズは下表より選択して下さい。
      記号E3E4E5E6E8E10EN
      サイズφ3.2φ4.2φ5.2φ6.2φ8.5φ10.5穴なし

      外形図

      		（単位：mm）
      無塗装パネル平型　高耐食溶融めっき鋼板・ステンレス RUK:外形図

      型番リスト

      表示件数
    • 1
      • 型番
      RUK15-[50-800/1]-[50-1000/1]-E[3,4,5,6,8,10]
      RUK15-[50-800/1]-[50-1000/1]-EN
      RUK20-[50-800/1]-[50-1000/1]-E[3,4,5,6,8,10]
      RUK20-[50-800/1]-[50-1000/1]-EN

      本体板厚

      (mm)

      四隅取付用穴径（E穴）

      寸法 横 W

      (mm)

      寸法 縦 H

      (mm)

      		RoHS?最小発注数量
      1.5
      3 ～ 10
      50 ～ 800
      50 ～ 1000
      10
      1個
      1.5
      なし
      50 ～ 800
      50 ～ 1000
      10
      1個
      2
      3 ～ 10
      50 ～ 800
      50 ～ 1000
      10
      1個
      2
      なし
      50 ～ 800
      50 ～ 1000
      10
      1個
      通常単価(税別) (税込単価)
      通常出荷日
      -
      ( - )
      3日目
      -
      ( - )
      3日目
      -
      ( - )
      3日目
      -
      ( - )
      3日目
    • 1

      • 詳細情報

      基本情報

      無塗装で、錆にくい材質です。
      電気抵抗が低く、導電性があります。

      ご注意

      • 2024年2月26日以降初めて「ボックス穴加工サービス」をご利用されるお客様につきましてはキャッシュクリア実施後、ご利用をお願いいたします。（キャッシュクリア方法はこちら）
      • ボックス穴加工サービスをご利用いただく場合はE穴を「なし」と指定してください。
      • 本商品は無塗装品のため、一部バリや加工傷が残ってしまう場合がございます。予めご了承ください。
      • 外形寸法公差はJISB0408「金型プレス加工品の普通寸法公差」C級を採用しております。

      大口注文もお任せください！
      20個までの数量は、即見積・即注文可能！

      【ココが特長】
      ●無塗装で、錆にくい材質です。
      ●電気抵抗が低く、導電性があります。
      【ご注意】
      ・塗装がないためベンダーの折り曲げ痕がみえる場合があります
      ・加工断面は時間の経過により黒変色することがあります
      ・高耐食溶融めっき鋼板は特性上、溶接加工には向きません
      ・ステンレスタイプのヘアラインの向きは指定できません
      ・四隅の取り付け用穴加工（E穴）はE穴サイズ表よりご選択ください




      穴加工について
      ▶1107ページ      		穴加工有効寸法
      ▶1105ページ
      ※メール・FAXでの穴加工見積及びご注文は受け付けておりません。
      ※本商品の特注対応は行っておりません。

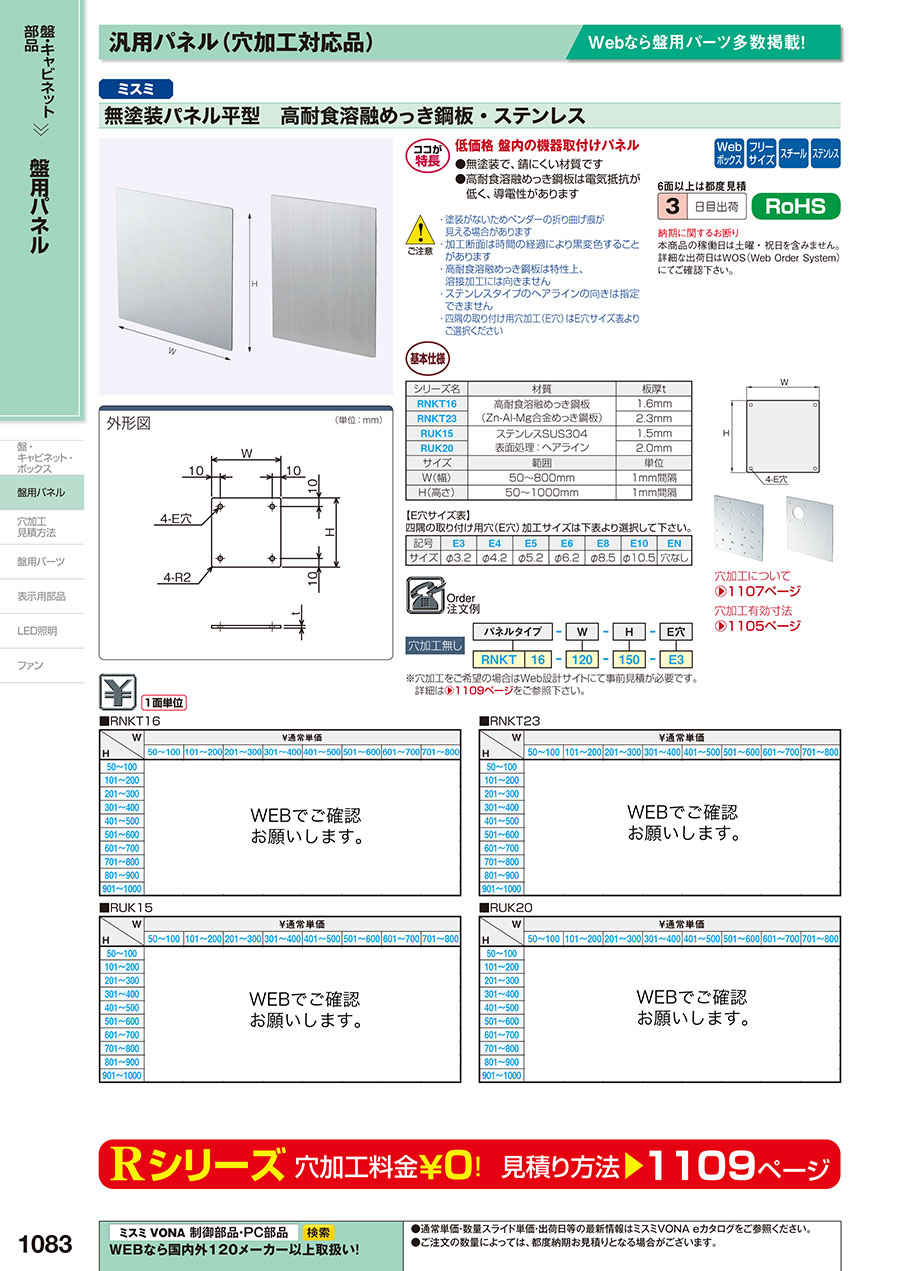

      カタログ

      • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

      EC-1083

      商品担当おすすめ

      • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
