        ミスミ

        【穴加工無料】無塗装パネルカバー型 ステンレス RUCV

        【穴加工無料】無塗装パネルカバー型 ステンレス RUCV
        規格・仕様：
        • スチール
        • ステンレス
        • フリーサイズ
        • Ｗｅｂボックス

        ご注意

        • 2024年2月26日以降初めて「ボックス穴加工サービス」をご利用されるお客様につきましてはキャッシュクリア実施後、ご利用をお願いいたします。（キャッシュクリア方法はこちら）
        • ボックス穴加工サービスをご利用いただく場合はE穴を「なし」と指定してください。
        • 本商品は無塗装品のため、一部バリや加工傷が残ってしまう場合がございます。予めご了承ください。
        • 外形寸法公差はJISB0408「金型プレス加工品の普通寸法公差」C級を採用しております。
        未確定：候補が4型番あります。
        • ボックス穴加工サービスはこちらの型番ではご利用いただけません。
        数量：

        商品仕様

        【基本仕様】
         板厚材質
        パネルt1.5またはt2.0ステンレスSUS304
        表面処理：ヘアライン
        サイズ範囲単位
        W（幅）50～250mm1mm
        H（高さ）50～1000mm1mm
        D（奥行）15～100mm1mm




        その他、加工に関するお問い合わせは以下リンクから
        特注お見積もりについて
        Q&A
        ボックス商品の仕様に関する
        問い合わせ窓口
        お手持ちの穴加工図面で特注見積お受けします！
        詳細は上記「特注見積もりのご案内」ボタンからご確認ください。

        ◆加工穴の普通寸法許容差
        JISB0408「金属プレス加工品の普通寸法公差」のB級を参考とする
                                            単位：mm
        加工穴寸法の区分寸法許容差
         6以下±0.1
        6を超え30以下±0.2
        30を超え120以下±0.3
        120を超え400以下±0.5
        400を超え1000以下±0.8
        1000を超え　 　2000以下±1.2
        ※本基準は鋼材に対する寸法公差となります。塗装品につきましては塗装の膜厚を考慮の上、設計をお願い申し上げます。



        規格表

          パネルタイプ 穴加工 W H D E穴 穴加工コード
        標準品E穴ありRUCV15   234 567 89 E5
        E穴なしRUCV15   234 567 89 EN
        ボックス
        穴加工サービス        		RUCV15 PS 234 567 89 EN WB□□□□□□□□□□
        ※ボックス穴加工サービスをご利用いただく場合、E穴は「EN」をご選択ください
        納期に関するお断り
        本商品の稼働日は土曜・祝日を含みません。
        詳細な出荷日はWOS(Web Order System)にてご確認ください。
        無塗装パネルカバー型　高耐食溶融めっき鋼板・ステンレス RUCV:関連画像
        無塗装パネルカバー型　高耐食溶融めっき鋼板・ステンレス RUCV:関連画像
        本商品は無塗装商品のため、裏面に加工傷やバリが残る場合がございます。予めご了承ください。

        型番リスト

        表示件数
      • 1
        • 型番
        RUCV15-[50-250/1]-[50-1000/1]-[15-100/1]-E[3,4,5,6]
        RUCV15-[50-250/1]-[50-1000/1]-[15-100/1]-EN
        RUCV20-[50-250/1]-[50-1000/1]-[15-100/1]-E[3,4,5,6]
        RUCV20-[50-250/1]-[50-1000/1]-[15-100/1]-EN

        本体板厚

        (mm)

        四隅取付用穴径（E穴）

        寸法 奥行 D

        (mm)

        寸法 横 W

        (mm)

        寸法 縦 H

        (mm)

        		RoHS?最小発注数量
        1.5
        3 ～ 6
        15 ～ 100
        50 ～ 250
        50 ～ 1000
        10
        1個
        1.5
        なし
        15 ～ 100
        50 ～ 250
        50 ～ 1000
        10
        1個
        2
        3 ～ 6
        15 ～ 100
        50 ～ 250
        50 ～ 1000
        10
        1個
        2
        なし
        15 ～ 100
        50 ～ 250
        50 ～ 1000
        10
        1個
        通常単価(税別) (税込単価)
        通常出荷日
        -
        ( - )
        3日目
        -
        ( - )
        3日目
        -
        ( - )
        3日目
        -
        ( - )
        3日目
      • 1

        • 詳細情報

        基本情報

        低価格で機器取付け架台に便利な部品板です。
        無塗装、錆にくい材質です。
        電気抵抗が低く、導電性があります。

        ご注意

        • 2024年2月26日以降初めて「ボックス穴加工サービス」をご利用されるお客様につきましてはキャッシュクリア実施後、ご利用をお願いいたします。（キャッシュクリア方法はこちら）
        • ボックス穴加工サービスをご利用いただく場合はE穴を「なし」と指定してください。
        • 本商品は無塗装品のため、一部バリや加工傷が残ってしまう場合がございます。予めご了承ください。
        • 外形寸法公差はJISB0408「金型プレス加工品の普通寸法公差」C級を採用しております。

        大口注文もお任せください！
        20個までの数量は、即見積・即注文可能！


        低価格　機器取付け架台に便利な部品板
        ●無塗装、錆にくい材質です。
        ●電気抵抗が低く、導電性があります。

        ・塗装がないためベンダーの折り曲げ痕がみえる場合があります
        ・加工断面は時間の経過により黒変色することがあります
        ・高耐食溶融めっき鋼板は特性上、溶接加工には向きません
        ・ステンレスタイプのヘアラインの向きは指定できません




        無塗装パネルカバー型　高耐食溶融めっき鋼板・ステンレス RUCV:関連画像無塗装パネルカバー型　高耐食溶融めっき鋼板・ステンレス RUCV:関連画像
        ※メール・FAXでの穴加工見積及びご注文は受け付けておりません。
        ※本商品の特注対応は行っておりません。

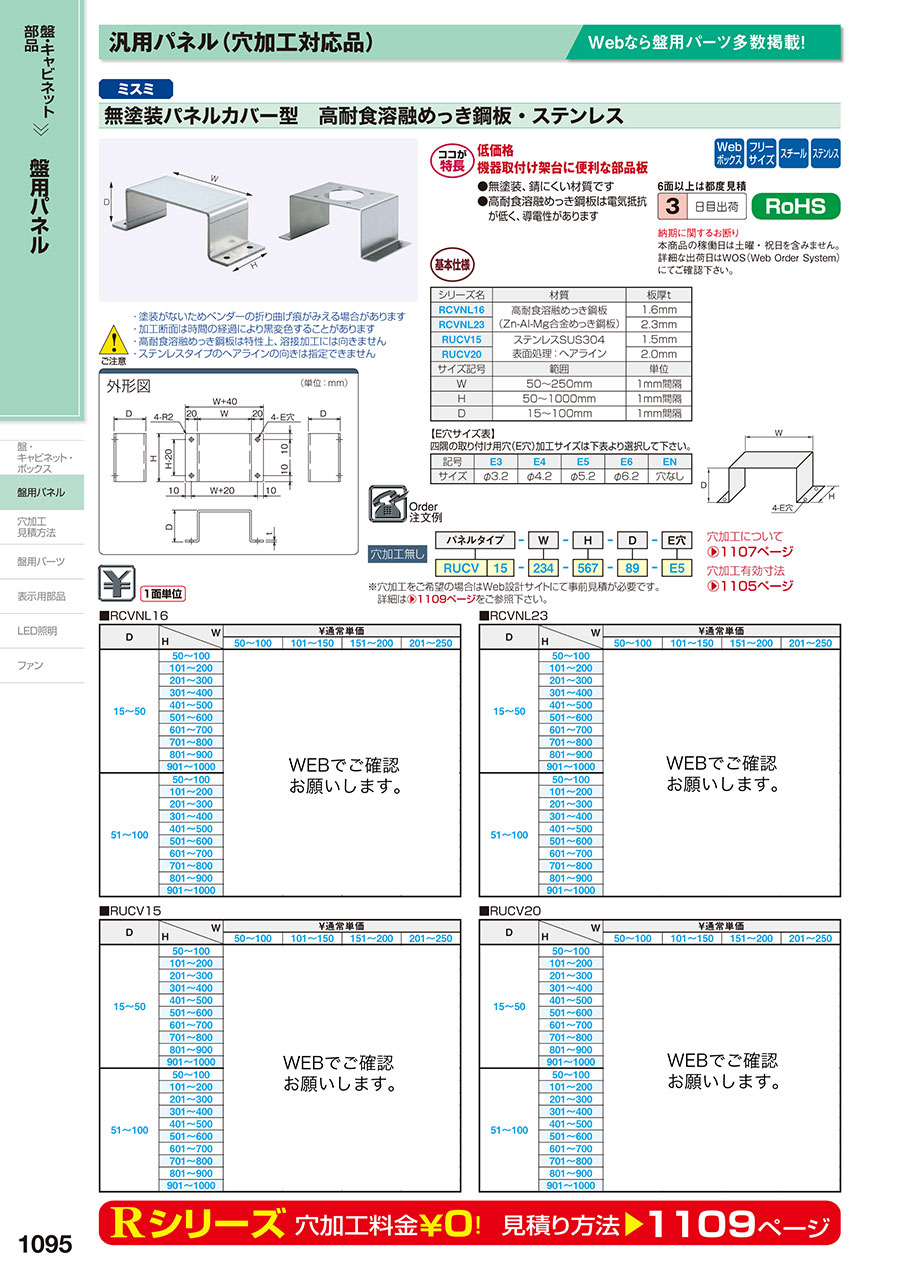

        カタログ

        • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

        EC-1095

        商品担当おすすめ

        • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
