ミスミ

R04コネクタ付ケーブル中継用

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

多治見無線ER04を使用した耐環境・防水対応のコネクタハーネス

詳細情報を確認する

コネクタメーカー
多治見無線電機
コネクタ種類
R04
ケーブル形状
丸
導体寸法 (AWG)
25

ご注意

【販売終了案内】
以下に記載の型番は、2025年3月末、2026年3月末にて販売終了予定です。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
【販売終了型番】こちらよりご確認ください。
※推奨代替品はございません。
【部材変更案内】安定供給と品質向上のため、ケーブル部材を変更することに致しました。性能に変更なく従来通りご使用可能です。
変更対象：D/E/Fケーブル
変更時期：2025年2月17日より旧在庫がなくなり次第、順次変更予定
変更内容詳細：こちらをご参照ください。
R04コネクタの生産終了に伴い、後継型番ER04コネクタへ順次切替を実施しております。
形状や電気仕様に変更はありませんが、絶縁物の材質変更に伴い絶縁物の色が変更となっております。
M 形は青（青緑）、F 形は乳白色→全て黒色へ
従来品R04コネクタと後継型番ER04コネクタとの混在使用も可能となっております。
【仕様について】製品のシールドはコネクタ根本で切り落とし（未接続）となります。コネクタが未対応の為、特注での接続もできません。標準便でもアース線取り付けの追加工サービスは行っておりません。

未確定：候補が188型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報

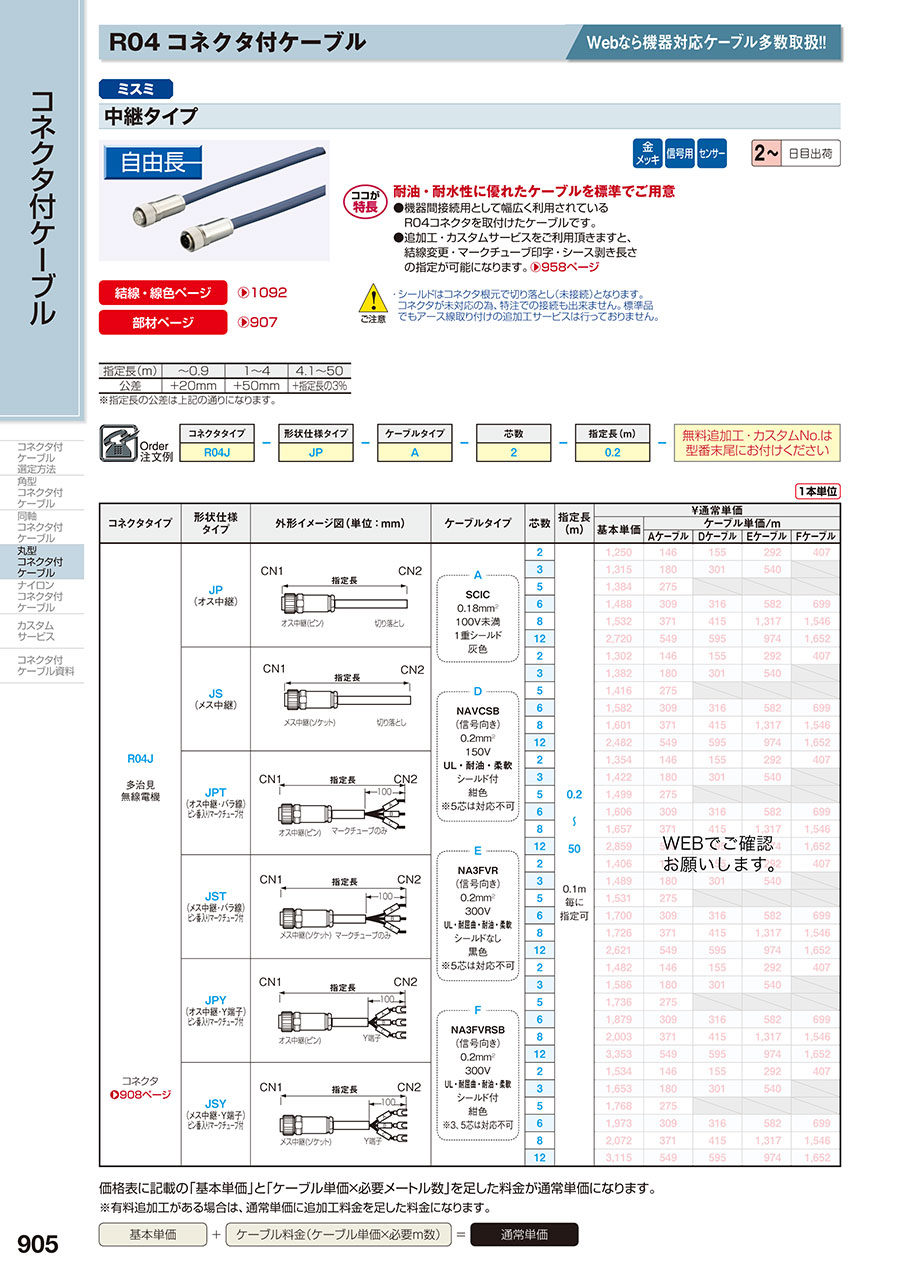

カタログ

商品仕様

部材情報

結線・線色情報

規格表

コネクタタイプ	-	形状仕様タイプ	-	ケーブルタイプ	-	芯数	-	指定長（m）
R04J	-	JSP	-	D	-	6	-	2

価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。

1本単位

コネクタタイプ: R04Jコネクタ(多治見無線電機)

コネクタタイプ	形状仕様タイプ	外形イメージ図（単位：mm）	芯数	ケーブルタイプ別型式				指定長（m）
コネクタタイプ	形状仕様タイプ	外形イメージ図（単位：mm）	芯数	Aケーブル：灰 SCIC 0.18mm2 100V未満 1重シールド	Dケーブル（黒） AWG24 300V 0.2㎟耐油・柔軟シールド付	Eケーブル（黒） AWG25 300V 0.2㎟耐屈曲・耐油・柔軟シールドなし	Fケーブル（黒） AWG25 300V 0.2㎟耐屈曲・耐油・柔軟シールド付き	指定長（m）
R04J 多治見無線電機	JP （オス中継）		2	R04J-JP-A-2	R04J-JP-D-2	R04J-JP-E-2	R04J-JP-F-2	0.2 ～ 50 0.1m 毎に指定可
			3	R04J-JP-A-3	R04J-JP-D-3	R04J-JP-E-3	-
			5	R04J-JP-A-5	-	-	-
			6	R04J-JP-A-6	R04J-JP-D-6	R04J-JP-E-6	R04J-JP-F-6
			8	R04J-JP-A-8	R04J-JP-D-8	R04J-JP-E-8	R04J-JP-F-8
			12	R04J-JP-A-12	R04J-JP-D-12	R04J-JP-E-12	R04J-JP-F-12
	JS （メス中継）		2	R04J-JS-A-2	R04J-JS-D-2	R04J-JS-E-2	R04J-JS-F-2
			3	R04J-JS-A-3	R04J-JS-D-3	R04J-JS-E-3	-
			5	R04J-JS-A-5	-	-	-
			6	R04J-JS-A-6	R04J-JS-D-6	R04J-JS-E-6	R04J-JS-F-6
			8	R04J-JS-A-8	R04J-JS-D-8	R04J-JS-E-8	R04J-JS-F-8
			12	R04J-JS-A-12	R04J-JS-D-12	R04J-JS-E-12	R04J-JS-F-12
	JPT （オス中継・バラ線）ピン番マークチューブ付		2	R04J-JPT-A-2	R04J-JPT-D-2	R04J-JPT-E-2	R04J-JPT-F-2
			3	R04J-JPT-A-3	R04J-JPT-D-3	R04J-JPT-E-3	-
			5	R04J-JPT-A-5	-	-	-
			6	R04J-JPT-A-6	R04J-JPT-D-6	R04J-JPT-E-6	R04J-JPT-F-6
			8	R04J-JPT-A-8	R04J-JPT-D-8	R04J-JPT-E-8	R04J-JPT-F-8
			12	R04J-JPT-A-12	R04J-JPT-D-12	R04J-JPT-E-12	R04J-JPT-F-12
	JST （メス中継・バラ線）ピン番マークチューブ付		2	R04J-JST-A-2	R04J-JST-D-2	R04J-JST-E-2	R04J-JST-F-2
			3	R04J-JST-A-3	R04J-JST-D-3	R04J-JST-E-3	-
			5	R04J-JST-A-5	-	-	-
			6	R04J-JST-A-6	R04J-JST-D-6	R04J-JST-E-6	R04J-JST-F-6
			8	R04J-JST-A-8	R04J-JST-D-8	R04J-JST-E-8	R04J-JST-F-8
			12	R04J-JST-A-12	R04J-JST-D-12	R04J-JST-E-12	R04J-JST-F-12
	JPY （オス中継・Y端子）ピン番マークチューブ付		2	R04J-JPY-A-2	R04J-JPY-D-2	R04J-JPY-E-2	R04J-JPY-F-2
			3	R04J-JPY-A-3	R04J-JPY-D-3	R04J-JPY-E-3	-
			5	R04J-JPY-A-5	-	-	-
			6	R04J-JPY-A-6	R04J-JPY-D-6	R04J-JPY-E-6	R04J-JPY-F-6
			8	R04J-JPY-A-8	R04J-JPY-D-8	R04J-JPY-E-8	R04J-JPY-F-8
			12	R04J-JPY-A-12	R04J-JPY-D-12	R04J-JPY-E-12	R04J-JPY-F-12
	JSY （メス中継・Y端子）ピン番マークチューブ付		2	R04J-JSY-A-2	R04J-JSY-D-2	R04J-JSY-E-2	R04J-JSY-F-2
			3	R04J-JSY-A-3	R04J-JSY-D-3	R04J-JSY-E-3	-
			5	R04J-JSY-A-5	-	-	-
			6	R04J-JSY-A-6	R04J-JSY-D-6	R04J-JSY-E-6	R04J-JSY-F-6
			8	R04J-JSY-A-8	R04J-JSY-D-8	R04J-JSY-E-8	R04J-JSY-F-8
			12	R04J-JSY-A-12	R04J-JSY-D-12	R04J-JSY-E-12	R04J-JSY-F-12

コネクタタイプ	形状仕様タイプ	外形イメージ図（単位：mm）	芯数	ケーブルタイプ別型式				指定長（m）
コネクタタイプ	形状仕様タイプ	外形イメージ図（単位：mm）	芯数	Aケーブル SCIC 0.18mm2 100V未満 1重シールド灰色	Dケーブル（黒） AWG24 300V 0.2㎟耐油・柔軟シールド付	Eケーブル（黒） AWG25 300V 0.2㎟耐屈曲・耐油・柔軟シールドなし	Fケーブル（黒） AWG25 300V 0.2㎟耐屈曲・耐油・柔軟シールド付き	指定長（m）
R04J 多治見無線電機	JPJP （オス中継・オス中継）		2	R04J-JPJP-A-2	R04J-JPJP-D-2	R04J-JPJP-E-2	R04J-JPJP-F-2	0.6 ～ 50 0.1m 毎に指定可
			3	R04J-JPJP-A-3	R04J-JPJP-D-3	R04J-JPJP-E-3	-
			5	R04J-JPJP-A-5	-	-	-
			6	R04J-JPJP-A-6	R04J-JPJP-D-6	R04J-JPJP-E-6	R04J-JPJP-F-6
			8	R04J-JPJP-A-8	R04J-JPJP-D-8	R04J-JPJP-E-8	R04J-JPJP-F-8
			12	R04J-JPJP-A-12	R04J-JPJP-D-12	R04J-JPJP-E-12	R04J-JPJP-F-12
	JSJS （メス中継・メス中継）		2	R04J-JSJS-A-2	R04J-JSJS-D-2	R04J-JSJS-E-2	R04J-JSJS-F-2
			3	R04J-JSJS-A-3	R04J-JSJS-D-3	R04J-JSJS-E-3	-
			5	R04J-JSJS-A-5	-	-	-
			6	R04J-JSJS-A-6	R04J-JSJS-D-6	R04J-JSJS-E-6	R04J-JSJS-F-6
			8	R04J-JSJS-A-8	R04J-JSJS-D-8	R04J-JSJS-E-8	R04J-JSJS-F-8
			12	R04J-JSJS-A-12	R04J-JSJS-D-12	R04J-JSJS-E-12	R04J-JSJS-F-12
	JPJS （オス中継・メス中継）		2	R04J-JPJS-A-2	R04J-JPJS-D-2	R04J-JPJS-E-2	R04J-JPJS-F-2
			3	R04J-JPJS-A-3	R04J-JPJS-D-3	R04J-JPJS-E-3	-
			5	R04J-JPJS-A-5	-	-	-
			6	R04J-JPJS-A-6	R04J-JPJS-D-6	R04J-JPJS-E-6	R04J-JPJS-F-6
			8	R04J-JPJS-A-8	R04J-JPJS-D-8	R04J-JPJS-E-8	R04J-JPJS-F-8
			12	R04J-JPJS-A-12	R04J-JPJS-D-12	R04J-JPJS-E-12	R04J-JPJS-F-12
	JPP （中継用オス・オス）		2	R04J-JPP-A-2	R04J-JPP-D-2	R04J-JPP-E-2	R04J-JPP-F-2
			3	R04J-JPP-A-3	R04J-JPP-D-3	R04J-JPP-E-3	-
			5	R04J-JPP-A-5	-	-	-
			6	R04J-JPP-A-6	R04J-JPP-D-6	R04J-JPP-E-6	R04J-JPP-F-6
			8	R04J-JPP-A-8	R04J-JPP-D-8	R04J-JPP-E-8	R04J-JPP-F-8
			12	R04J-JPP-A-12	R04J-JPP-D-12	R04J-JPP-E-12	R04J-JPP-F-12
	JSS （中継用メス・メス）		2	R04J-JSS-A-2	R04J-JSS-D-2	R04J-JSS-E-2	R04J-JSS-F-2
			3	R04J-JSS-A-3	R04J-JSS-D-3	R04J-JSS-E-3	-
			5	R04J-JSS-A-5	-	-	-
			6	R04J-JSS-A-6	R04J-JSS-D-6	R04J-JSS-E-6	R04J-JSS-F-6
			8	R04J-JSS-A-8	R04J-JSS-D-8	R04J-JSS-E-8	R04J-JSS-F-8
			12	R04J-JSS-A-12	R04J-JSS-D-12	R04J-JSS-E-12	R04J-JSS-F-12
	JPS （中継用オス・メス）		2	R04J-JPS-A-2	R04J-JPS-D-2	R04J-JPS-E-2	R04J-JPS-F-2
			3	R04J-JPS-A-3	R04J-JPS-D-3	R04J-JPS-E-3	-
			5	R04J-JPS-A-5	-	-	-
			6	R04J-JPS-A-6	R04J-JPS-D-6	R04J-JPS-E-6	R04J-JPS-F-6
			8	R04J-JPS-A-8	R04J-JPS-D-8	R04J-JPS-E-8	R04J-JPS-F-8
			12	R04J-JPS-A-12	R04J-JPS-D-12	R04J-JPS-E-12	R04J-JPS-F-12
	JSP （中継用メス・オス）		2	R04J-JSP-A-2	R04J-JSP-D-2	R04J-JSP-E-2	R04J-JSP-F-2
			3	R04J-JSP-A-3	R04J-JSP-D-3	R04J-JSP-E-3	-
			5	R04J-JSP-A-5	-	-	-
			6	R04J-JSP-A-6	R04J-JSP-D-6	R04J-JSP-E-6	R04J-JSP-F-6
			8	R04J-JSP-A-8	R04J-JSP-D-8	R04J-JSP-E-8	R04J-JSP-F-8
			12	R04J-JSP-A-12	R04J-JSP-D-12	R04J-JSP-E-12	R04J-JSP-F-12

■部材情報

ケーブル

Aケーブル


断面積	芯数
0.18mm²	2、3、5、6、8、12

主な仕様
シース色	グレー
取得規格	SCIC
定格電圧	弱電流回路用			V
使用温度範囲	-10～60			℃
難燃性	-
曲げ半径（mm）	仕上外径×	8	（固定部）
		-	（可動部）
	※推奨値であり保証値ではございません
※ご注意導体0.75mm²以上で5芯以上のものは定格 300Vとなります。

旧Dケーブル（NAVCSB）

主な仕様
シース色	ネイビー
取得規格	ULAWM2576/ULAWM2095
定格電圧	150/300			V
使用温度範囲	-20～80			℃
難燃性	VW-1
曲げ半径（mm）	仕上外径×	6	（固定部）
		-	（可動部）
	※推奨値であり保証値ではございません
【ココが特長】 ULAWM2095（300V80℃） ULAWM2576（150V80℃）

新Dケーブル（SS300CMSB）

主な仕様
シース色	ブラック
取得規格	CM,CL3,ULAWM2464
定格電圧	300			V
使用温度範囲	ULAWM　－20~80 ULLISTED　－20~105			℃ ℃
難燃性	VW-1
曲げ半径（mm）	仕上外径×	6	（固定部）
		-	（可動部）
	※推奨値であり保証値ではございません

旧Eケーブル（NA3FVR）


断面積	芯数
0.2mm²	2、3、6、8、12

主な仕様
シース色	ブラック
取得規格	ULAWM2517/ULAWM2103
定格電圧	300			V
使用温度範囲	0～105			℃
難燃性	VW-1
曲げ半径（mm）	仕上外径×	4	（固定部）
		7.5	（可動部）
	※推奨値であり保証値ではございません

新Eケーブル（ST300R）


断面積	芯数
0.2mm²	2、3、6、8、12

主な仕様
シース色	黒
取得規格	UL21914
定格電圧	300			V
使用温度範囲	0～105			℃
難燃性	HF
曲げ半径（mm）	仕上外径×	6	（固定部）
		6	（可動部）
	※推奨値であり保証値ではございません

旧Fケーブル（NA3FVRSB）

※8芯以上は黒色となります
断面積	芯数
0.2mm²	2、3、6、12

主な仕様
シース色	ブラック
取得規格	ULAWM2517/ULAWM2103
定格電圧	300			V
使用温度範囲	0～105			℃
難燃性	VW-1
曲げ半径（mm）	仕上外径×	4	（固定部）
		7.5	（可動部）
	※推奨値であり保証値ではございません

新Fケーブル（ST300RSB）


断面積	芯数
0.2mm²	2、3、6、12

主な仕様
シース色	黒
取得規格	UL21914
定格電圧	300			V
使用温度範囲	0～105			℃
難燃性	HF
曲げ半径（mm）	仕上外径×	6	（固定部）
		6	（可動部）
	※推奨値であり保証値ではございません

コネクタ

材料／仕上

項目	材料	仕上
本体シェル	黄銅および亜鉛合金	ニッケルメッキ
コンタクト	銅合金	ニッケル下地金メッキ
絶縁体	合成樹脂	−

コンタクト配列図

2芯	3芯	5芯

6芯	8芯	12芯

機械的特性

項目	内容
耐衝撃性	加速度50G
耐振性	JIS C 5402, 6.1, 10〜55Hz, 10G
耐湿性	JIS C 5402, 7.3, 40±2℃, 90％〜95％以下, 96時間
耐食性	JIS C 5402, 7.1, 塩水濃度5％, 48時間
使用温度範囲	−25℃〜＋85℃, 相対湿度85％以下
温度サイクル	JIS C 5402, 7.2, −40℃〜＋100℃ 5サイクル
繰り返し動作	1000回挿抜
防水性	耐水圧＝200kpa（結合時）

適用電線サイズ

	導体断面積（mm2）	AWG
電線サイズ	0.2〜0.05	24〜30

＊ケーブル仕上外径がコネクタのケーブル引き出し口の内径を超えないようにしてください。

■電気的特性

数	コネクタ			Ａケーブル			Dケーブル			旧Ｅケーブル			旧Ｆケーブル			新Ｅケーブル			新Ｆケーブル			定格電流（A以下）	耐電圧（AC.V以下,1分間）	絶縁抵抗	接触抵抗	挿抜寿命
	定格電流（Ａ以下）	定格電圧（V以下）		断面積	定格電圧	許容電流Ａ（30℃）	断面積	定格電圧	許容電流Ａ（30℃）	断面積	定格電圧	許容電流Ａ（30℃）	断面積	定格電圧	許容電流Ａ（30℃）	断面積	定格電圧	許容電流Ａ（30℃）	断面積	定格電圧	許容電流Ａ（30℃）
		AC	DC
2	2	300	420	0.18mm²	100V 未満	1.22	0.2mm²	150V	4.5	0.2mm²	300V	6	0.2mm²	300V	6	0.2mm²	300V	4.9	0.2mm²	300V	4.9	2	900	1000MΩ以上（DC500V）	8mΩ以下（DC3V,1A以下）	1000回以上
3						1.04			3.4			5			-			4.9			-	2	900
5		150	200			0.88			-			-			-			-			-	2	500
6		300	420			0.84			2.9			4			4			3.7			4.4	2	900
8		200	280			0.79			2.4												4.0	2	700
12		300	420			0.71			2			4						3.3			3.5	2	900

※各数値は参考値であり、保証値ではありません。

パネルカット寸法図

（単位：mm）

バルクヘッド型パネルマウント

フランジ型パネルマウント

最大パネル厚：1.6mm

●寸法表
芯数	φA	B
2、3、5	9.2	8.4
6、8	12.2	11.2
12	16.2	14.7
公差±0.1

（▼印はガイド位置）

水深20mで使用
可能な完全防水
仕様にするには
4mm以上のパネ
ルを使用し、ネジ
穴は貫通させな
いでください。

●寸法表		（単位：mm）
芯数	φA	B	C
2、3、5	9.6	14.0	M3
6、8	12.4	16.0	M3
12	16.8	20.0	M3
公差±0.1

（▼印はガイド位置）

※いずれのタイプもパネルへの取付は前面より行ってください。

結線作業方法

構成部品
ワッシャ
締付ナット	ガスケット	リアーシェル（ストレートタイプ用）	接続ナット	ストレートタイプインサート組立体	リアーシェル（中継タイプ用）	中継タイプインサート組立体

（1）
	ケーブルの任意の位置に、締付ナット、ワッシャ、ガスケット、リアーシェル、接続ナット（中継タイプの場合は不要）を挿し込みケーブル端末の外被および芯線外被を切り取る。
（2）
	コンタクトに芯線をハンダ付けする。注意1：ハンダ付け後、絶縁体面の油およびゴミなどは除去してください。注意2：ハンダ付け部を絶縁チューブなどで保護してください。
（3）
	インサート組立体（ストレートタイプ、中継タイプ）をパネルマウントに固定し、リアーシェルを完全にねじ込み、ガスケット、ワッシャを挿し込み締付ナットを完全にねじ込む。注：リアーシェルをねじ込み後、ケーブルを押し込むこと。

組み合せ方法

	ストレートタイプ

中継タイプ	バルクヘッド型パネルマウントタイプ	フランジ型パネルマウントタイプ

※結合は○印の関係においてオスとメスの組み合せで行ってください。
