即出荷 PLC対応ケーブル (FCN 半田加工)
- 通常単価(税別)
- 1,290円～4,270円
- 税込単価
- 1,419円～4,697円
通常出荷日：在庫品1日目当日出荷可能
ケーブル長 0.5m、1m、2m、3mの4種類を在庫しており短納期ニーズにお応えします。FCN-MIL...
詳細を確認- 【部材変更案内1】ケーブルタイプがWAケーブル（MAST-UL20276SB-28-**P）から上位互換品のSBケーブル（SS30WS-**P）へ変更となりました（21年9月）。 一重シールドから二重シールドに変わります。
- 【部材変更案内２】富士通コンポーネント製FCNコネクタ・フードの生産終了に伴い、ミスミ製FCNコネクタ・フードへ部材を変更致しました。部材変更は致しますが性能に変更なく今まで通りご使用可能です。
変更対象：FCN40芯タイプ
変更時期：2021年12月1日受注分より
変更内容詳細：こちらをご参照ください。
変更対象型番：こちらをご参照ください。 - 【仕様について】
アース線の長さは200ｍｍです。在庫品のため長さの変更はできかねます。
アース線の長さ変更をご希望の場合、こちらよりご確認ください。
型番例：FCN40-MIL40-SB-長さ （FCN40芯-MIL40芯 変換ケーブル）
未確定：候補が16型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型番 | − | 全長 |
| GRPTS-F40-M40 | − | 1 |
価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。
■PLC側コネクタ FCN40芯用
| 1本単位 |
| 型番 | 全長 | 標準納期 | コネクタ | |
| PLC側 | 端子台側 | |||
| GRPTS-F40-M40 | 0.5 | 在庫品 | FCN規格 40芯メス | MIL規格 40芯メス |
| GRPTS-F40-M40 | 1 | 在庫品 | ||
| GRPTS-F40-M40 | 2 | 在庫品 | ||
| GRPTS-F40-M40 | 3 | 在庫品 | ||
| 対応機種 | ||||||||||
| 三菱Q | 三菱L | オムロンCJ | ||||||||
| QX41 ／ QX41-S1 ／ QX41Y41P ／ QY41P ／ QH42P ／ QX42 ／ QX42-S1 ／ QY42P ／ QD62 ／ QD62D ／ QD62E ／ QD70P4 ／ QD70P8 ／ QX71 ／ QY71 ／ QX72 ／ QD75D1 ／ QD75D2 ／ QD75D4 ／ QD75M1 ／ QD75M2 ／ QD75M4 ／ QD75P1 ／ QD75P1 ／ QD75P2 ／ QD75P4 ／ QX82 ／ QX82-S1 ／ QY82P ／ Q172EX ／ Q172EX-S1Q172EX-S2 ／ Q172LX／ Q173PX ／ Q173PX-S1 | L02CPU ／ L26CPU-BT ／ LX41C4 ／ LY41NT1P／ LX42C4 ／ LY42NT1P ／ LD62 ／ LD62D ／ LD75D4 ／ LD75P4 | CJ1W-CT021 ／ CJ1W-ID231 ／ CJ1W-ID261 ／ CJ1W-MD261 ／ CJ1W-NC113 ／ CJ1W-NC133 ／ CJ1W-NC213 ／ CJ1W-NC233 ／ CJ1W-NC413 ／ CJ1W-NC433 ／ CJ1W-OD231 ／ CJ1W-OD261 | ||||||||
| オムロンCS | 横河電機 FA-M3R | 富士電機 MICREX-SX | ||||||||
| CS1W-CT021 ／ CS1W-CT041 ／ CS1W-HCA12-V1 ／ CS1W-HCA22-V1 ／ CS1W-HCP22-V1／ CS1W-ID231 ／ CS1W-ID261 ／ CS1W-MD261 ／ CS1W-MD232 ／ CS1W-MD561 ／ CS1W-OD231 ／ CS1W-OD232 ／ CS1W-OD261 ／ CS1W-OD262 | F3XD32-3F／ F3XD32-3N ／ F3XD32-4F ／ F3XD32-4N ／ F3XD32-5F ／ F3XD32-5N ／ F3XD64-3F ／ F3XD64-3N ／ F3XD64-4F ／ F3XD64-4N ／ F3XD64-6M ／ F3YD32-1A ／ F3YD32-1B ／ F3YD32-1P ／ F3YD32-1T ／ F3YD64-1A ／ F3YD64-1F ／ F3YD64-1M ／ F3YD64-1P ／ F3WD64-3F ／ F3WD64-3N ／ F3WD64-4F ／ F3WD64-4N ／ F3NC01-0N ／ F3NC02-0N ／ F3NC11-0N ／ F3NC12-0N ／ F3NC51-0N ／ F3NC52-0N ／ F3XP01-0H ／ F3XP02-0H | NP1X3206-W ／ NP1X3202-W ／ NP1X3206-A ／ NP1X6406-W ／ NP1Y32T09P1-A ／ NP1Y32T09P1 ／ NP1Y64T09P1 ／ NP1Y32U09P1 ／ NP1Y64U09P1 ／ NP1W3206T ／ NP1W3206U ／ NP1W6406T ／ NP1W6406U ／ NP1F-HC2 ／ NP1F-HP8 ／ NP1F-HC2MR ／ NP1F-HC2MR1 ／ NP1F-HP2 ／ NP1F-MP2 ／ NP1F-MA2 ／ NP1F-MC8P1 | ||||||||
■PLC側コネクタ ＭＩＬ40芯用
価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。
| 1本単位 |
| 型番 | 全長 | 標準納期 | コネクタ | 対応機種 | ||
| PLC側 | 端子台側 | キーエンス | オムロンCJ | |||
| GRPTS-M40-M40 | 0.5 | 在庫品 | MIL規格 40芯メス | MIL規格 40芯メス | KV-5500 / KV-5000 / KV-3000 / KV-1000 / KV-MX1(入力側) / KV-H20G / KV-H20S / KV-MC20V / KV-H40S / KV-MC40V / KV-SIR32XT / KV-SSC02 / KV-SH04PL その他MIL40芯のコネクタを持つ機器 | CJ1M-CPU22 / CJ1M-CPU23 / CJ1W-ID232 / CJ1W-ID262 /CJ1W-MD263 / CJ1W-MD563 / CJ1W-OD232 / CJ1W-OD233 /CJ1W-OD263 その他MIL40芯のコネクタを持つ機器 |
| GRPTS-M40-M40 | 1 | 在庫品 | ||||
| GRPTS-M40-M40 | 2 | 在庫品 | ||||
| GRPTS-M40-M40 | 3 | 在庫品 | ||||
| 1本単位 |
| 型番 | 全長 | 標準納期 | コネクタ | 対応機種 | |
| PLC側 | 端子台側 | キーエンス | |||
| GRPTS-M34-M34 | 0.5 | 在庫品 | MIL規格 34芯メス | MIL規格 34芯メス | KVNC-32T / KV-C16XTD / KV-NC16EXT / KZ-C16X / KV-SC20 / KV-C32TA/TAP / KV-C32TC/TCP / KV-C32TD /KV-C32XA / KV-C32XC /KV-C32XTD / KV-NC32ET / KV-NC32EX / KZ-C32T / KZ-C32X / KV-C64TA/TAP /KV-C64TC/TCP / KV-C64TD / KV-C64XA/XB / KV-C64XC その他MIL34芯のコネクタを持つ機器 |
| GRPTS-M34-M34 | 1 | 在庫品 | |||
| GRPTS-M34-M34 | 2 | 在庫品 | |||
| GRPTS-M34-M34 | 3 | 在庫品 | |||
■PLC側コネクタ MIL20芯用
価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。
| 1本単位 |
| 型番 | 全長 | 標準納期 | コネクタ | 対応機種 | |||
| PLC側 | 端子台側 | キーエンス | 三菱FX | オムロン | |||
| GRPTS-M20-M20 | 0.5 | 在庫品 | MIL規格 20芯メス | MIL規格 20芯メス | KV-700 / KZ-350 / KZ-300 /KV-ML16V / KV-NC16ET / KV-NC16EX | FX1NC-16MT / FX1NC-32MT / FX2N-10GM / FX2N-10PG / FX2N-20GM / FX2NC-16EX /FX2NC-16EX-DS /FX2NC-16EYT / FX2NC-16EYT-DSS / FX2NC-16MT / FX2NC-32EX /FX2NC-32EX-DS /FX2NC-32EYT / FX2NC-32EYT-DSS / FX2NC-32MT / FX2NC-64MT /FX2NC-96MT / FX3GC-32MT/D / FX3GC-32MT/DSS / FX3UC-16MT/D / FX3UC-16MT/DSS /FX3UC-32MT-LT / FX3UC-32MT/D / FX3UC-32MT/DSS /FX3UC-64MT/D /FX3UC-64MT/DSS / FX3UC-96MT/D /FX3UC-96MT/DSS / その他MIL20進のコネクタを持つ機器 | CJ1W-MD233 |
| GRPTS-M20-M20 | 1 | 在庫品 | |||||
| GRPTS-M20-M20 | 2 | 在庫品 | |||||
| GRPTS-M20-M20 | 3 | 在庫品 | |||||
概要仕様
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,350円 ( 3,685円 ) | 在庫品1日目当日出荷可能 |
3,520円 ( 3,872円 ) | 在庫品1日目当日出荷可能 |
3,890円 ( 4,279円 ) | 在庫品1日目当日出荷可能 |
4,270円 ( 4,697円 ) | 在庫品1日目当日出荷可能 |
1,290円 ( 1,419円 ) | 在庫品1日目当日出荷可能 |
1,370円 ( 1,507円 ) | 在庫品1日目当日出荷可能 |
1,560円 ( 1,716円 ) | 在庫品1日目当日出荷可能 |
2,190円 ( 2,409円 ) | 在庫品1日目当日出荷可能 |
1,730円 ( 1,903円 ) | 在庫品1日目当日出荷可能 |
1,890円 ( 2,079円 ) | 在庫品1日目当日出荷可能 |
2,200円 ( 2,420円 ) | 在庫品1日目当日出荷可能 |
2,530円 ( 2,783円 ) | 在庫品1日目当日出荷可能 |
1,850円 ( 2,035円 ) | 在庫品1日目当日出荷可能 |
2,070円 ( 2,277円 ) | 在庫品1日目当日出荷可能 |
2,480円 ( 2,728円 ) | 在庫品1日目当日出荷可能 |
2,920円 ( 3,212円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ケーブル長 0.5m、1m、2m、3mの4種類を在庫しており短納期ニーズにお応えします。FCN-MIL変換ケーブルは、FCN側が半田加工＋コネクタフードの付いた製品です。
・定尺在庫品（0.5m、1m、2m、3m）
・FCN40芯-MIL40芯 コネクタ変換ケーブルと、両端MIL（40,34,20芯）のタイプをご用意
・ケーブル耐電圧30V 二重シールド 柔軟なケーブルを採用
ご注意
- 【部材変更案内1】ケーブルタイプがWAケーブル（MAST-UL20276SB-28-**P）から上位互換品のSBケーブル（SS30WS-**P）へ変更となりました（21年9月）。 一重シールドから二重シールドに変わります。
- 【部材変更案内２】富士通コンポーネント製FCNコネクタ・フードの生産終了に伴い、ミスミ製FCNコネクタ・フードへ部材を変更致しました。部材変更は致しますが性能に変更なく今まで通りご使用可能です。
変更対象：FCN40芯タイプ
変更時期：2021年12月1日受注分より
変更内容詳細：こちらをご参照ください。
変更対象型番：こちらをご参照ください。 - 【仕様について】
アース線の長さは200ｍｍです。在庫品のため長さの変更はできかねます。
アース線の長さ変更をご希望の場合、こちらよりご確認ください。
型番例：FCN40-MIL40-SB-長さ （FCN40芯-MIL40芯 変換ケーブル）

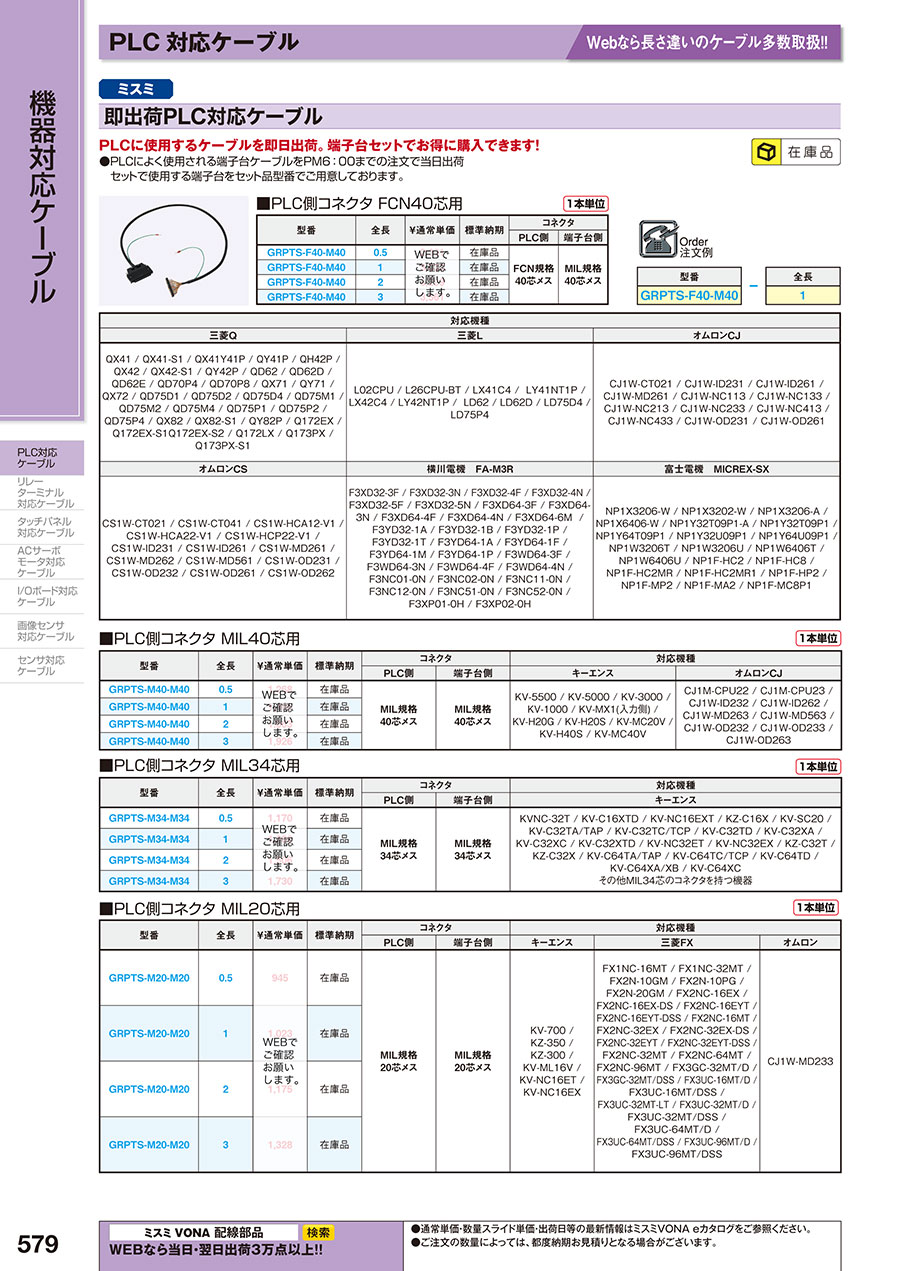

カタログ
