未確定：候補が2型番あります。
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
+comPLCコネクタ端子台（オムロン 入力用、出力用）MIL
規格・仕様：
- 盤内配線
- 省スペース
- PLC
- 125V
- コネクタ
- MILコネクタ
- 端子台ネジ
- M3
- 極数 (極)
- 40
- 取付方法
- DINレール/直付け
- 端子間ピッチ (mm)
- 7
- 対応機器
- PLC
- 対応機器メーカ
- オムロン
- 寸法 縦 (mm)
- 42
- 寸法 横 (mm)
- 125
- 寸法 奥行き (mm)
- 51
- 対応圧着端子
- Y端子/丸端子
- 端子台極数 (極)
- 40
- 記名板
- COM/信号
- コネクタ極性 (搭載コネクタ)
- オス
- 端子台ネジタイプ
- バネアップ
- 機能複合タイプ
- +CCM端子
未確定：候補が2型番あります。
商品仕様
規格表
■対応PLCリスト
| ミスミ端子台型番 | 対応PLCシリーズ | 対応PLC型番 |
|---|---|---|
| MWS-M40T40-OM-1 | CJ1W 入力用 | CJ1W-ID231 ・ CJ1W-ID261 |
| CJ1W 入出力複合 | CJ1W-MD261(入力のみ) | |
| CS1W 入力用 | CS1W-ID231 ・ CS1W-ID261 | |
| CS1W 入出力複合 | CS1W-MD261 ・ CS1W-MD262 ・ CS1W-MD561(いずれも入力のみ) | |
| NX 入力用 | NX-ID6142-6 | |
| MWS-M40T40-OM-2 | CJ1W 出力用 | CJ1W-OD231 ・ CJ1W-OD261 |
| CJ1W 入出力複合 | CJ1W-MD261(出力のみ) | |
| CS1W 出力用 | CS1W-OD231 ・ CS1W-OD232 ・ CS1W-OD261 ・ CS1W-OD262 | |
| CS1W 入出力複合 | CS1W-MD261 ・ CS1W-MD262 ・ CS1W-MD561(いずれも出力のみ) | |
| NX 出力用 | NX-ID6121-6 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,828円 ( 6,411円 ) | 在庫品1日目当日出荷可能 |
5,828円 ( 6,411円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【新商品】コモン端子台8極と32点端子台が合体したオムロンPLC端子台
●究極の省スペース設計提案商品
●オムロンPLC入力ユニット、出力ユニットにそれぞれ対応した端子台です
●コモン８極端子台と３２点PLC端子台を合体しました(電源共用）
●バネアップ構造により作業工数を削減
●丸端子もY端子同様に簡単配線
●上段端子配線が邪魔にならずに下段配線が可能
●DINレール取付、ネジ取付対応
・接続の際には、機器側の仕様をご確認の上ご使用願います。
・電源端子ご利用の際には、PLC側との関係をお確かめの上使用してください。
外形図
外形図

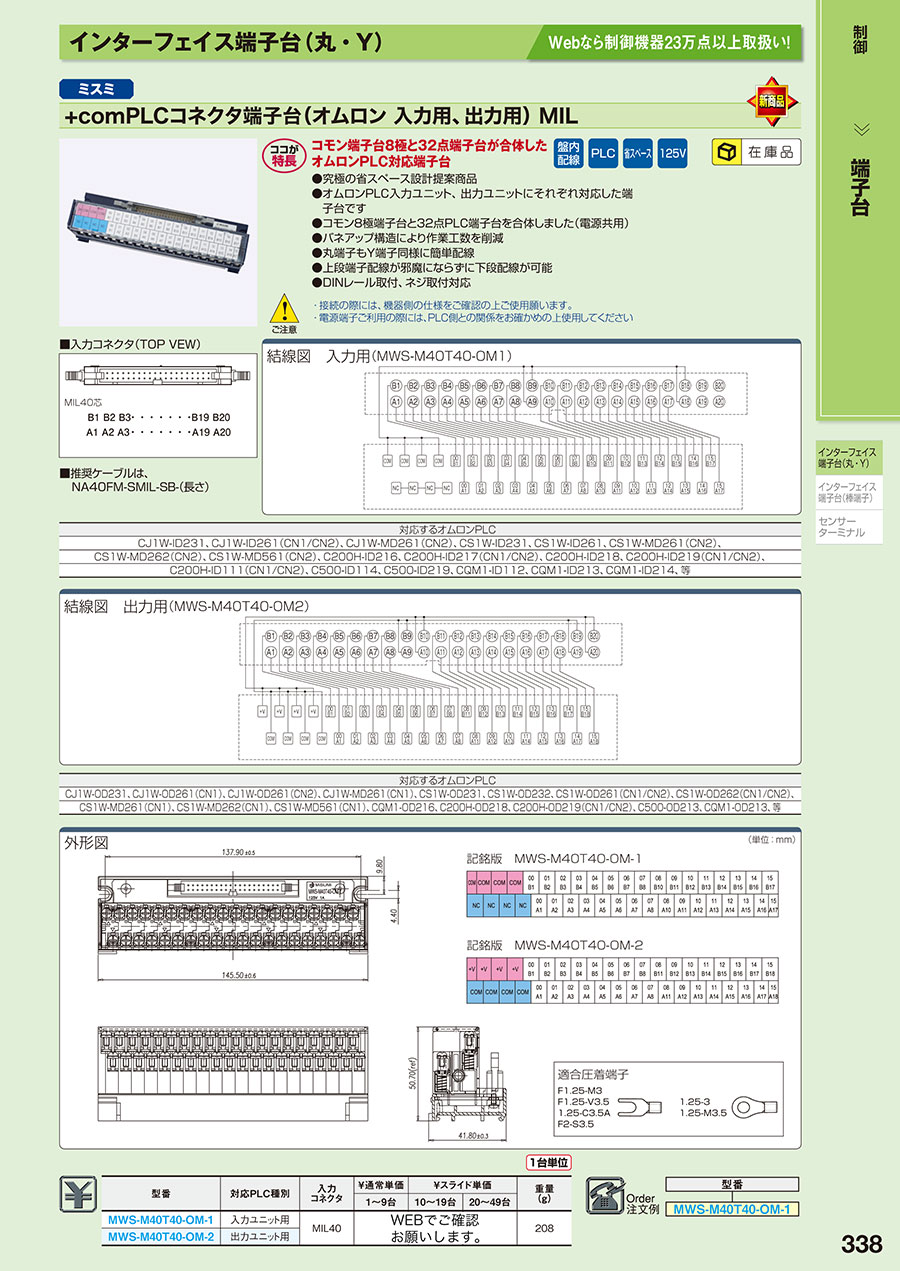

カタログ
