ミスミ

欧式コモン端子台 Pコモン、Nコモン分割 １対９ｘ２極

欧式コモン端子台 Pコモン、Nコモン分割 １対９ｘ２極 MWS-COM2-ET9

型番:

MWS-COM2-ET9
解除
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：
－閉じる

MWS-COM2-ET9の仕様・寸法情報

結線方式
ネジ
取付方式
DINレール取付
部品/完成品
組上完成品
極数(極)
2
ネジサイズ
M2.5
入出力数
1対N
定格電流（JIS）(A)
10
外形寸法(幅4x奥行きx高さ(mm))
60x48x66.5
対応機器メーカ
任意
コモン数
双極（P、N）
圧着端子
棒端子
RoHS?
10
chemSHERPA
調査中

商品仕様

規格表

欧式コモン端子台 Pコモン、Nコモン分割 １対９ｘ２極:関連画像



概要仕様

■結線図

欧式コモン端子台 Pコモン、Nコモン分割 １対９ｘ２極:関連画像



　　

■適応圧着端子
　フェルール（棒端子） 　フェルール用圧着工具



欧式コモン端子台 Pコモン、Nコモン分割 １対９ｘ２極:関連画像

型番リスト

表示件数
  • 1
    • 型番
    MWS-COM2-ET9
    RoHS?最小発注数量
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    2,328円
    ( 2,561円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【新商品】省スペース、付加機器の電源確保に便利な集合型端子台です。


    ●欧式ネジクランプ端子台タイプで横幅60mmの省スペース設計。
    ●入力PN端子はそれぞれ2極づつ用意され、P(橙色)、N(灰色)で識別できます。
    ●出力PN端子はそれぞれ3極ｘ3段づつ用意され、P(橙色）、N（灰色)で識別できます。
    ●適用電線外径ＡＷＧ24～12
    ●AC/DC125V　10A(ｍａｘ）
    ●35mmDINレール取付
    　　　

    ■内部結線
    欧式コモン端子台 Pコモン、Nコモン分割 １対９ｘ２極:関連画像
    欧式コモン端子台 Pコモン、Nコモン分割 １対９ｘ２極:関連画像

    外形図

    外形図





    欧式コモン端子台 Pコモン、Nコモン分割 １対９ｘ２極:関連画像



    欧式コモン端子台 Pコモン、Nコモン分割 １対９ｘ２極:関連画像

    　　

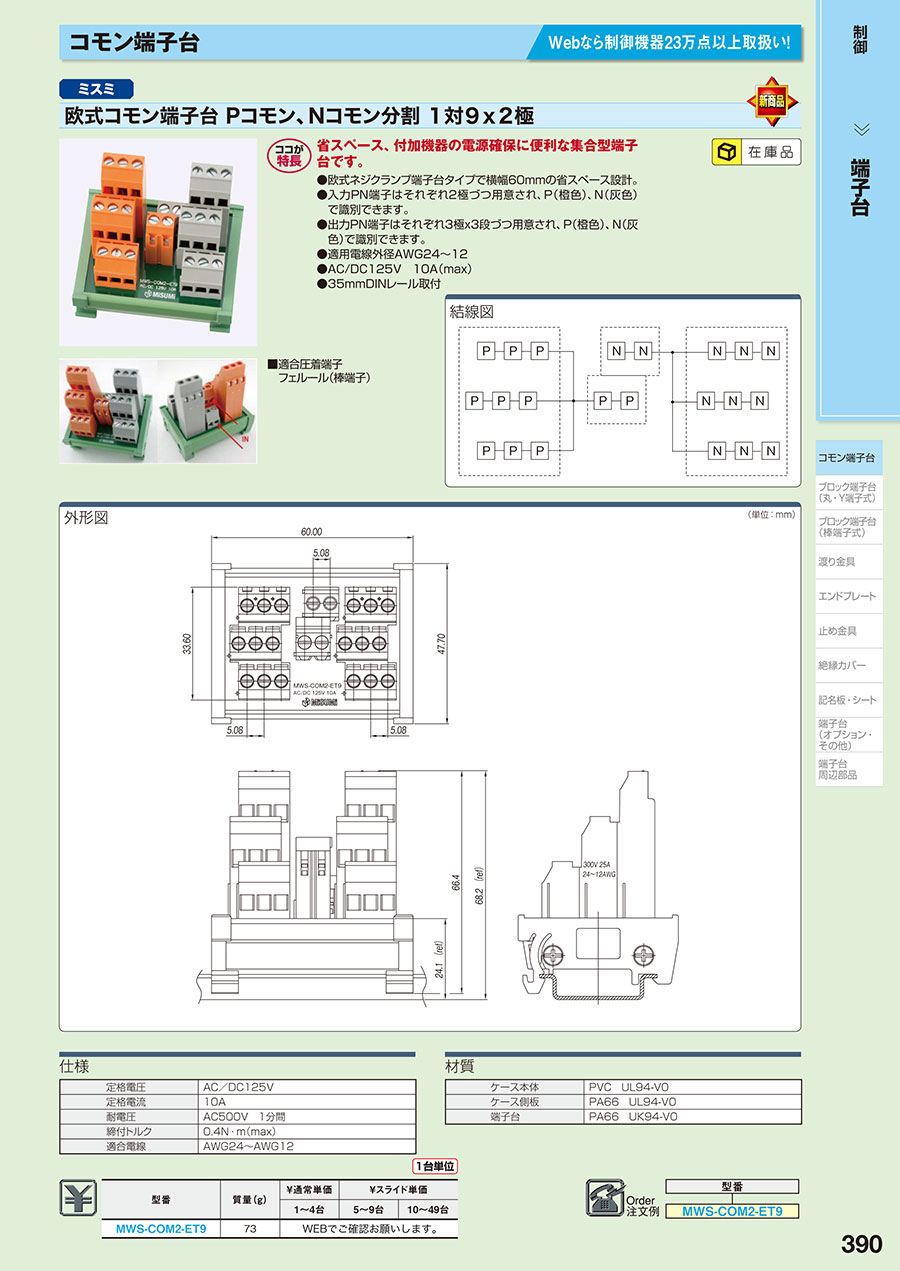

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    EC-390

    類似品類似品をすべて見る

    この商品に近い類似品がありませんでした。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    欧式コモン端子台 Pコモン、Nコモン分割 １対９ｘ２極の型番MWS-COM2-ET9のページです。 型番MWS-COM2-ET9に関する仕様情報を記載しております。
