低価格、省スペース欧型コネクタ端子台
- 通常単価(税別)
- 1,289円～2,034円
- 税込単価
- 1,418円～2,237円
小型省スペース 欧型ネジクランプコネクタ端子台 横幅８２㎜（４０極）、７３㎜...
詳細情報を確認する- コネクタ
- MILコネクタ
- 端子台クランプ
- ネジ
- 取付方法
- DINレール/直付け
- 端子間ピッチ (mm)
- 3.5
- 対応機器
- PLC
- 寸法 縦 (mm)
- 47.7
- 寸法 奥行き (mm)
- 48.1
- コネクタ極性 (搭載コネクタ)
- オス
- 端子台タイプ
- ネジクランプ式
- 結線方式
- 裸端子/棒端子
【ココが特長】
●横幅の短い省スペース設計
●コネクタ幅サイズの端子台
●MIL40芯、34芯。20芯の３種端子台をバリエーション
●３．５mmピッチネジクランプ式端子台を搭載
●端子台の適用電線サイズは、AWG30～16
●直接電線を締付けるかフェルール端子(棒端子）にて接続します。
●DINレール取付
●横幅の短い省スペース設計
●コネクタ幅サイズの端子台
●MIL40芯、34芯。20芯の３種端子台をバリエーション
●３．５mmピッチネジクランプ式端子台を搭載
●端子台の適用電線サイズは、AWG30～16
●直接電線を締付けるかフェルール端子(棒端子）にて接続します。
●DINレール取付
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
規格表
| 型式 |
| MWS-M40-ET40 |
| 型式 | 極数 | コネクタ | 重量 （g） |
| MWS-M40-ET40 | 40 | MIL40芯 | 69 |
| MWS-M34-ET34 | 34 | MIL34芯 | 61 |
| MWS-M20-ET20 | 20 | MIL20芯 | 44 |
 |  |  |
| 20極 | 34極 | 40極 |
概要仕様

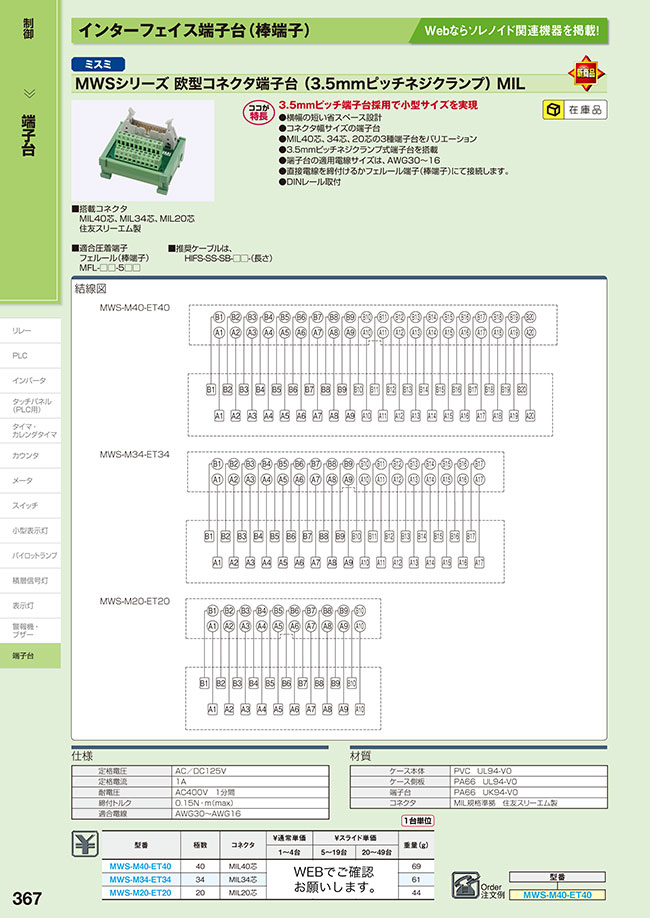

■結線図
| MWS-M40-ET40 |
 |
| MWS-M34-ET34 |
 |
| MWS-M20-ET20 |
 |
■適応圧着端子
フェルール（棒端子） フェルール用圧着工具
●端子台の適用電線サイズは、AWG30～16
| 材質 | ||
| 端子台 | PA-66 | UL94-V0 |
| ケース本体 | PVC | UL94-V0 |
| ケース側板 | PA-66 | UL94-V0 |
| コネクタ | MIL規格準処 | 住友3M製 |
| 仕様 | |
| 定格電圧 | AC/DC125V |
| 定格電流 | 1A |
| 耐電圧 | 400VAC/1min |
| 締付トルク値 | 0.15N（max） |
外形図
■MWS-M40-ET40
■MWS-M34-ET34
■MWS-M20-ET20
■各極数共通
基本情報
MILコネクタ
MILコネクタ
ネジ
ネジ
DINレール/直付け
DINレール/直付け
3.5
3.5
PLC
PLC
47.7
47.7
48.1
48.1
オス
オス
ネジクランプ式
ネジクランプ式
裸端子/棒端子
裸端子/棒端子
