ミスミ

M4アースバー【3個入り】

M4アースバー
通常単価(税別)
2,762円～5,958円
税込単価
3,038円～6,554円
通常出荷日：在庫品1日目当日出荷可能

Ｍ４タップ穴で省スペースを実現！接地用の銅バーとしてご使用ください

  • 【製品のお取り扱いについて】
    ばね座金(スプリングワッシャー)と小径平座金が組み込まれたなべ小ねじは、不完全ねじ部があるため、ねじ末端まで締結した場合、雌ネジねじ山を破壊し、ネジ折損に繋がる場合がございます。
未確定：候補が5型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品仕様

規格表

型式
MTS6-M4-3P
1パック3本入
型式全長
(mm)		タップ穴自重
(g/本)
MTS6-M4-3P1006-M4183

MTS7-M4-3P

1107-M4200
MTS8-M4-3P1208-M4220
MTS11-M4-3P11510-M4,1-M6 210
MTS21-M4-3P16520-M4,1-M6300

概要仕様

外形図

（単位：mm）

型番リスト

表示件数
  • 1
    • 型番
    MTS6-M4-3P
    MTS7-M4-3P
    MTS8-M4-3P
    MTS11-M4-3P
    MTS21-M4-3P

    特徴

    寸法 横

    (mm)

    寸法 縦

    (mm)

    		RoHS?最小発注数量
    タップ穴M4-6極
    100
    15
    10
    1パック

    3個入り

    タップ穴M4-7極
    110
    15
    10
    1パック

    3個入り

    タップ穴M4-8極
    120
    15
    10
    1パック

    3個入り

    タップ穴M4-10極/M6-1極
    115
    18
    10
    1パック

    3個入り

    タップ穴M4-20極/M6-1極
    165
    18
    10
    1パック

    3個入り

    通常単価(税別) (税込単価)
    通常出荷日
    2,762円
    ( 3,038円 )
    在庫品1日目当日出荷可能
    2,924円
    ( 3,216円 )
    在庫品1日目当日出荷可能
    3,263円
    ( 3,589円 )
    在庫品1日目当日出荷可能
    3,845円
    ( 4,230円 )
    在庫品1日目当日出荷可能
    5,958円
    ( 6,554円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    Ｍ４タップ穴で省スペースを実現！接地用の銅バーとしてご使用ください

    ご注意

    • 【製品のお取り扱いについて】
      ばね座金(スプリングワッシャー)と小径平座金が組み込まれたなべ小ねじは、不完全ねじ部があるため、ねじ末端まで締結した場合、雌ネジねじ山を破壊し、ネジ折損に繋がる場合がございます。
    【ココが特長】
    ●M4のタップ穴加工により、幅と厚みが小さく、省スペースを実現しました。
    ●集中アースを取られる際に、商品ページの絶縁支持台で固定してお使いください。
    ●11極、21極タイプは千鳥の穴配置なので、より多くの接続が可能です。

    【基本仕様】
    材質銅
    表面処理ニッケルメッキ

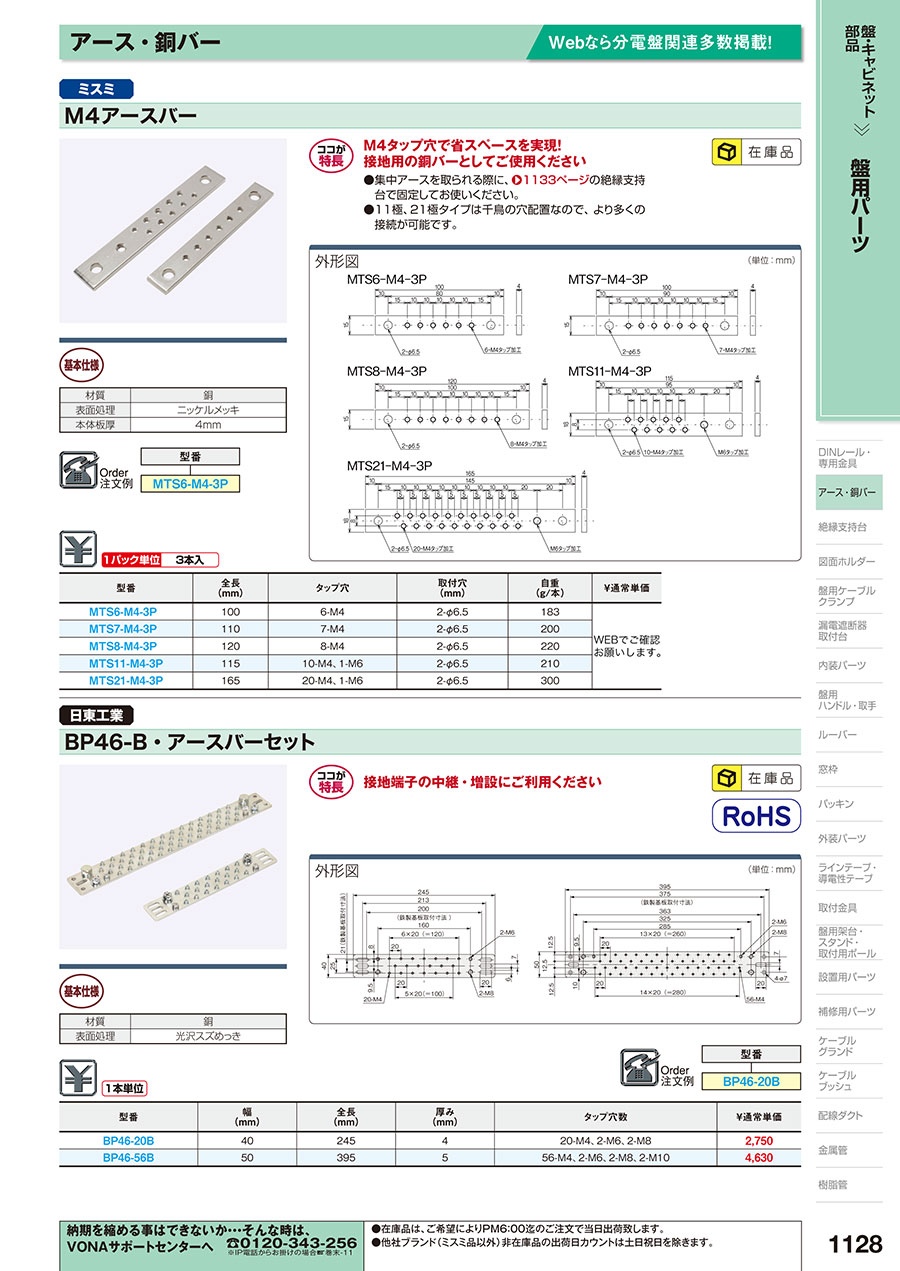

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    EC-1128

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    M4アースバーのレビュー
    4.4平均満足度：4.411件のレビュー
    制御盤内のアースに
    5
    満足度：5.02018/11/26
    M4タップサイズでコンパクトだが穴数も多くメッキ済なので耐久面も期待出来ます。3個入りなのですが今後1個で買えるようにな...もっと読む
    2人が参考にしています。
    制御装置の内部の集中アース用
    1
    満足度：1.02022/12/02
    M4タップ穴にメッキが厚くされているのか、圧着端子をM4鉄ビスで留めようとしたところ途中でビスが動かなくなり、外そうとし...もっと読む
    1人が参考にしています。
    このアースバーは他社にはありません。
    5
    満足度：5.02023/05/28
    このアースバーは最高です。他社にはないいいところをついています。長さ・幅・ｐ数どれもがすばらしいです。
    0人が参考にしています。
    アースバーとして
    5
    満足度：5.02022/05/17
    狭い盤なので、コンパクトなこのサイズが大変良かったです。 また注文します。
    0人が参考にしています。
    装置のアース用
    5
    満足度：5.02020/09/21
    種類も豊富で安価、短納期で入手でき重宝します。１個でも購入できるとなおありがたい。
    0人が参考にしています。
    11件全て見る
