鉄製 大型ウレタン付ケーブルクランプ KBシリーズ
- 通常単価(税別)
- 2,099円～4,433円特別価格
- 税込単価
- 2,309円～4,876円特別価格
通常出荷日：在庫品1日目当日出荷可能
出入口が広く作業性抜群、スチール製大型ウレタン付きケーブルクランプ!
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が12型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
基本仕様
■本体
| 材質 | SPHC |
| 板厚 | 1.6mm |
■軟質ウレタンフォーム
| 見掛け密度 | 45.8kg/m3 | 75%圧縮残留歪 | 7.7% |
| 40％硬さ | 533.1N | 耐熱温度 | 70℃以下 |
| 引張り強さ | 248.7kPa | 導電性 | なし |
| 伸び | 95% | 色 | グレー |
| 引裂き強さ | 8.9N/cm | UL認証 | 適合なし |
■表面仕上げ
| 型式 | 表面仕上げ/色 | 色（参考値） |
| KBK | 粉体塗装（クリーム）近似マンセル値2.5Y9/1 | |
| KBG | 粉体塗装（グレイ）近似マンセル値5Y7/1 | |
| KBE | 粉体塗装 近似マンセル値5Y8/1 |
規格表
| 型番 |
| KBK-60 |
| 型番 | 自重（g） | ||
| クリーム（2.5Y9/1） | グレイ（5Y7/1） | 5Y8/1 | |
| KBK-60 | KBG-60 | KBE-60 | 161 |
| KBK-100 | KBG-100 | KBE-100 | 212 |
| KBK-150 | KBG-150 | KBE-150 | 286 |
| KBK-220 | KBG-220 | KBE-220 | 380 |

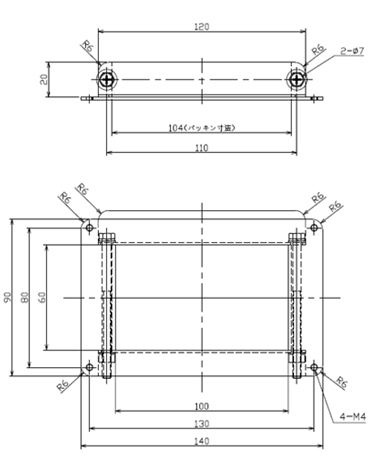

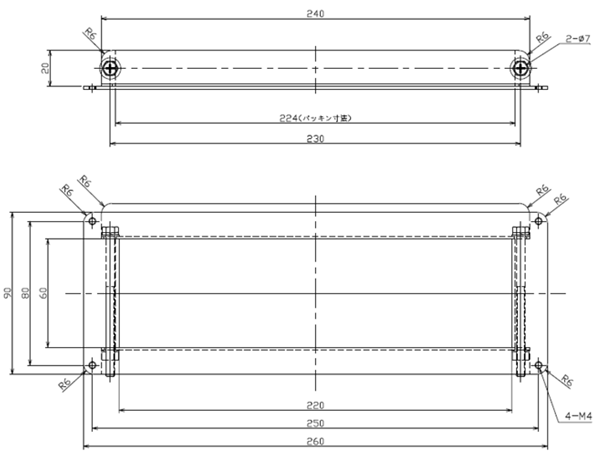

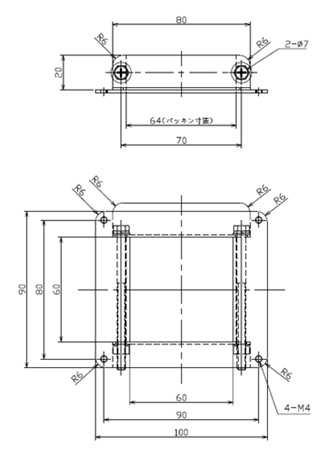

外形図
（単位：mm）
| KB＊-60 | KB＊-100 | |||||||||||||||||||
 |  | |||||||||||||||||||
| KB＊-150 | KB＊-220 | |||||||||||||||||||
 |  | |||||||||||||||||||
| 取付穴加工図（共通） | 断面図（共通） | ウレタン部（参考画像） | ||||||||||||||||||
|  |  |  | |||||||||||||||||
| [ ! ] 3D CADデータのご用意はございません。 | [ ! ] ウレタン部は上下に半割れしています。 [ ! ] 使用するケーブルはφ20までを推奨としています。 | |||||||||||||||||||
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,099円1,574円 ( 1,731円 ) | 在庫品1日目当日出荷可能 |
2,847円 ( 3,132円 ) | 在庫品1日目当日出荷可能 |
3,273円 ( 3,600円 ) | 在庫品1日目当日出荷可能 |
4,433円 ( 4,876円 ) | 在庫品1日目当日出荷可能 |
2,099円 ( 2,309円 ) | 在庫品1日目当日出荷可能 |
2,847円 ( 3,132円 ) | 在庫品1日目当日出荷可能 |
3,273円 ( 3,600円 ) | 在庫品1日目当日出荷可能 |
4,433円 ( 4,876円 ) | 在庫品1日目当日出荷可能 |
2,099円 ( 2,309円 ) | 在庫品1日目当日出荷可能 |
2,847円 ( 3,132円 ) | 在庫品1日目当日出荷可能 |
3,273円 ( 3,600円 ) | 在庫品1日目当日出荷可能 |
4,433円 ( 4,876円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
出入口が広く作業性抜群、スチール製大型ウレタン付きケーブルクランプ!
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
【ココが特長】
厚みそのままでより高さのあるタイプを追加！
●ウレタン付ケーブルクランプ省スペースタイプの改良品です。
●高さ方向を広げ、より多くの配線を引き出せる仕様にしました。
●厚みはそのままなので内部のスペースを有効に利用することができます。
厚みそのままでより高さのあるタイプを追加！
●ウレタン付ケーブルクランプ省スペースタイプの改良品です。
●高さ方向を広げ、より多くの配線を引き出せる仕様にしました。
●厚みはそのままなので内部のスペースを有効に利用することができます。
【ご注意】
・防水防塵構造ではございません。
・屋内での使用をお勧めします。
・タップ加工後に塗装しているため、ねじ山に塗料が乗った状態で出荷します。
お手元でリタップが必要となりますので予めご了承ください。
・防水防塵構造ではございません。
・屋内での使用をお勧めします。
・タップ加工後に塗装しているため、ねじ山に塗料が乗った状態で出荷します。
お手元でリタップが必要となりますので予めご了承ください。

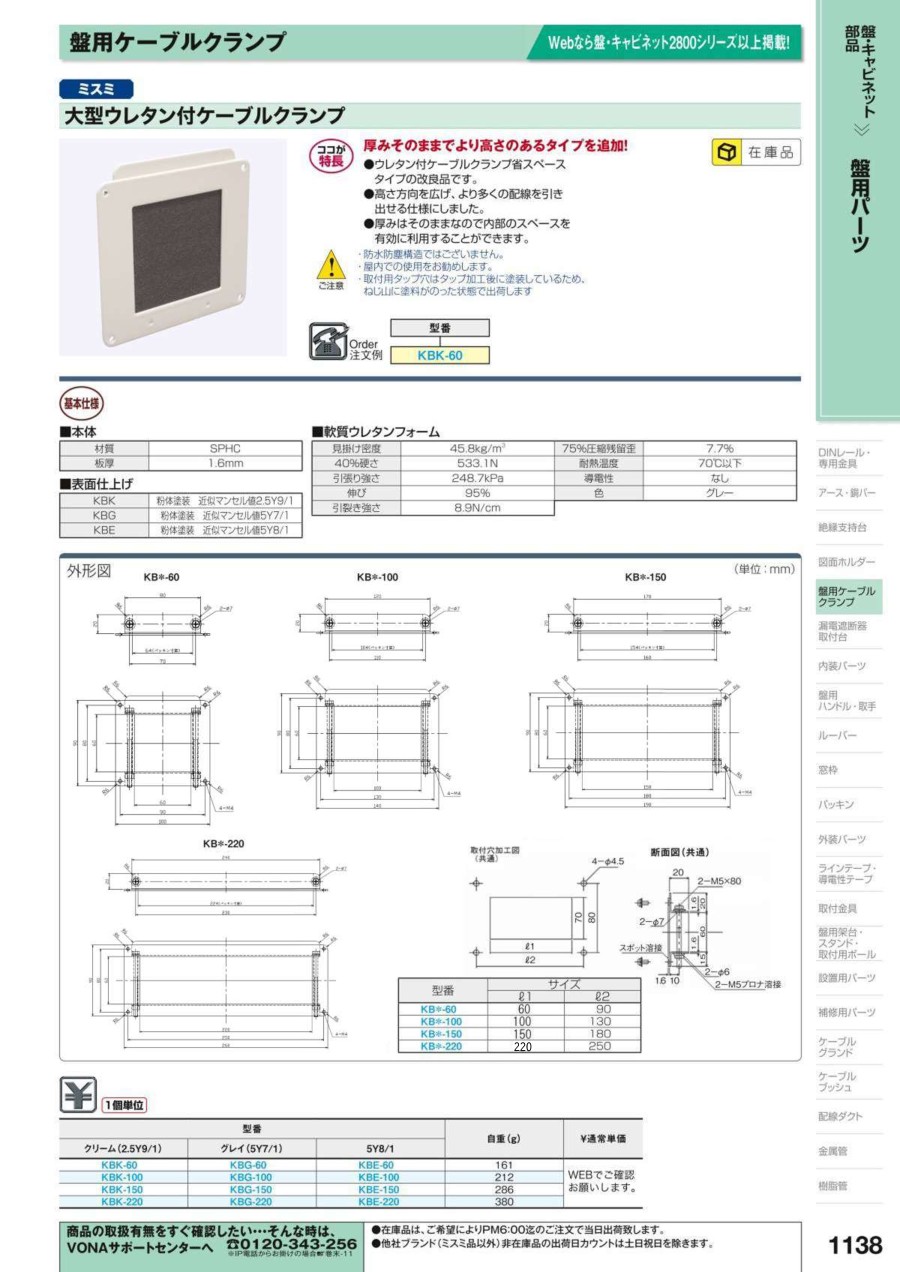

カタログ
商品担当おすすめ
鉄製 大型ウレタン付ケーブルクランプ KBシリーズのレビュー
外部配線の取り込み用
2
2.02016/05/30
クランプ本体の強度、仕上がりに関しては満足いく商品ですが
通線部のスポンジの取付に関して両面テープが接着力が弱いのか
直...もっと読む
8人が参考にしています。
筐体の穴埋め
4
4.02019/08/08
盤間のケーブルの通し穴を塞ぐ用途に使用。
大き目の穴を塞ぐ事ができるので、使用しやすい。
但し、ウレタンが変形すると、元...もっと読む
0人が参考にしています。
電装BOXの配線引込口に
5
5.02018/05/21
昔から何度も使わせてもらっています。
サイズも豊富で助かってます。
注意書きにもありますが、タップが塗装で埋まっている事...もっと読む
0人が参考にしています。
