未確定：候補が20型番あります。

ミスミ

タッチタッチパネルディスプレイ対応ハーネス（GTN-GP□□）

4.5

平均満足度4.5

この商品のレビューをみる（2件）

通常単価(税別): -

税込単価: -

・シュナイダーエレクトリック Pro-face SP5000/GP4000/G...

詳細情報を確認する

対応機器メーカー
シュナイダーエレクトリック製対応
対応機器シリーズ
シュナイダーエレクトリック GP3000シリーズ / シュナイダーエレクトリック GP4000シリーズ / シュナイダーエレクトリック SP5000シリーズ

ご注意

【部材変更案内】本シリーズのケーブルは製品安定供給の為、部材変更を致します。変更後も同等仕様で性能面に変わりなく従来通りご使用いただけます。
変更時期：2024年6月3受注分より順次（24/5/31更新）
変更内容詳細①WAケーブル：一重シールドから二重シールドへ変更。ケーブル外観色は変更なし(黒)。
変更内容詳細②WBケーブル：シールド変更なし。ケーブル外観色が黒から紺へ変更。
型番変更：なし（従来型番で注文可）
①ミスミ型番「GTN-GP8D-WA」について、以下のように変更されました。　ご確認をお願い致します。
変更前
A.　メーカオプションケーブル：該当無
B.　ハーネス形状：9芯オス ⇔ 9芯メス
変更後
A.　メーカオプションケーブル：CA3-CBL232/5M-01
B.　ハーネス形状：25芯オス ⇔ 9芯メス

②「GTN-GP28D-WA」を新規追加致しました。
A.ハーネス形状：9芯メス ⇔ 9芯オス
【仕様について】
・以下に無い型番は、標準品では取り扱っておりません。
・結線は公開しておりません。
・GP-4100シリーズおよびGP-4203Tを除く全GP4000機種対応をしております。

未確定：候補が20型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

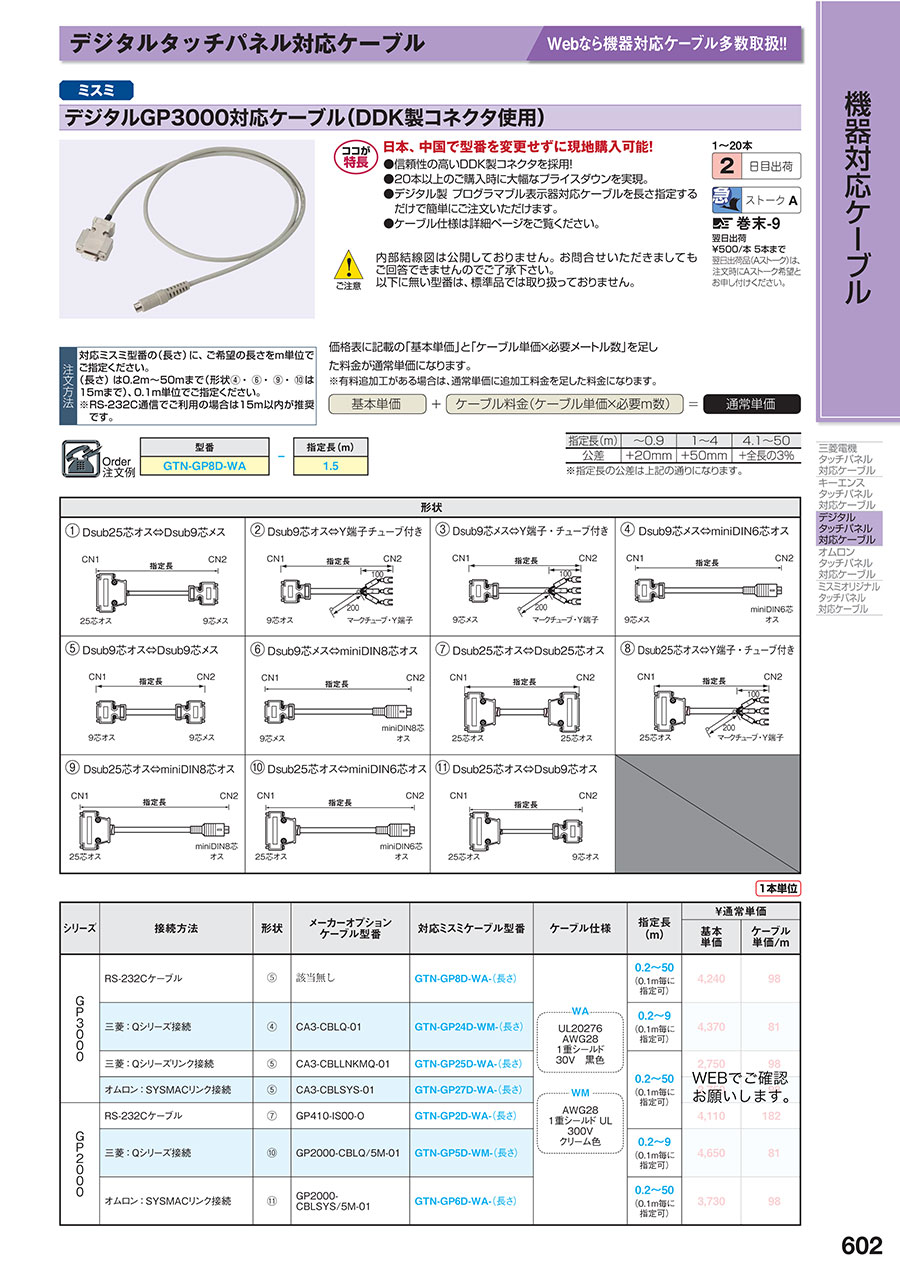

形状

①Dsub25芯オス⇔Dsub9芯メス

シュナイダーエレクトリック（旧デジタル）　Pro-face SP5000/GP4000/GP3000/GP2000対応ケーブル:関連画像

②Dsub25芯オス⇔Dsub9芯オス

シュナイダーエレクトリック（旧デジタル）　Pro-face SP5000/GP4000/GP3000/GP2000対応ケーブル:関連画像

③Dsub9芯メス⇔Y端子・チューブ付き

シュナイダーエレクトリック（旧デジタル）　Pro-face SP5000/GP4000/GP3000/GP2000対応ケーブル:関連画像

④Dsub9芯メス⇔miniDIN6芯オス

シュナイダーエレクトリック（旧デジタル）　Pro-face SP5000/GP4000/GP3000/GP2000対応ケーブル:関連画像

⑤Dsub9芯メス⇔Dsub9芯オス

シュナイダーエレクトリック（旧デジタル）　Pro-face SP5000/GP4000/GP3000/GP2000対応ケーブル:関連画像

⑥Dsub9芯メス⇔miniDIN8芯オス

シュナイダーエレクトリック（旧デジタル）　Pro-face SP5000/GP4000/GP3000/GP2000対応ケーブル:関連画像

⑦Dsub25芯オス⇔Dsub25芯オス

シュナイダーエレクトリック（旧デジタル）　Pro-face SP5000/GP4000/GP3000/GP2000対応ケーブル:関連画像

⑧Dsub9芯メス⇔マークチューブ

シュナイダーエレクトリック（旧デジタル）　Pro-face SP5000/GP4000/GP3000/GP2000対応ケーブル:関連画像

⑨Dsub25芯オス⇔miniDIN6芯オス

シュナイダーエレクトリック（旧デジタル）　Pro-face SP5000/GP4000/GP3000/GP2000対応ケーブル:関連画像

⑩Dsub9芯メス⇔Dsub9芯メス

シリーズ	機器メーカー	接続先または接続方法	通信方法	形状	対応ミスミケーブル型番	ケーブル仕様	指定長（m）
SP5000/ GP4000/ GP3000	キーエンス：KVシリーズ	KV-N10L KV-NC10L KV-NC20L KV-L20V KV-L21V KV-L20R KV-L20 ※RS-232Cポート1	RS-232C	⑩	GTN-GP53D-WA-(長さ)		0.2～15 （0.1m毎に指定可）
		KV-NC20L KV-L20V KV-L21V KV-L20R KV-L20 ※RS-232Cポート2	RS-232C	③	GTN-GP54Y-WA-(長さ)		0.2～15 （0.1m毎に指定可）
		KV-N11L KV-NC20L KV-L20V KV-L21V KV-L20R KV-L20 ※RS-422/485 ポート2 4線式	RS-422/485	③	GTN-GP55Y-WA-(長さ)		0.2～50 （0.1m毎に指定可）
		KV-N11L KV-NC20L KV-L21V ※RS-422/485 ポート2 2線式	RS-422/485	③	GTN-GP56Y-WA-(長さ)		0.2～50 （0.1m毎に指定可）
	三菱電機：FXシリーズ	FX3G-232-BD FX3U-232-BD FX3U-232ADP	RS-232C	⑩	GTN-GP57D-WA-(長さ)		0.2～15 （0.1m毎に指定可）
	三菱電機：FXシリーズ	FX3G-485-BD FX3U-485-BD FX3U-485ADP ※RS-422/485 4線式	RS-422/485	⑧	GTN-GP58T-WA-(長さ)		0.2～50 （0.1m毎に指定可）
	三菱電機：FXシリーズ	FX3G-485-BD FX3U-485-BD FX3U-485ADP ※RS-422/485 2線式	RS-422/485	⑧	GTN-GP62T-WA-(長さ)		0.2～50 （0.1m毎に指定可）
	RS232Cケーブル	-	RS232C	①	GTN-GP8D-WA-(長さ)		0.2～50 （0.1m毎に指定可）
	三菱電機：Qシリーズ	Q02CPU Q02HCPU Q06HCPU Q12HCPU Q25HCPU ※CPU直結	RS-232C	④	GTN-GP24D-WM-（長さ）		0.2～15 （0.1m毎に指定可）
	三菱電機：FXシリーズ	FX3U FX3G FX3GC FX3S ※CPU直結 RS-422/485 4線式	RS-422/485	⑥	GTN-GP63D-WM-（長さ）		0.2～15 （0.1m毎に指定可）
	三菱電機：FXシリーズ	FX3U-232-BD FX3G-232-BD	RS-232C	⑤	GTN-GP64D-WA-（長さ）		0.2～15 （0.1m毎に指定可）
	三菱電機：iQ-Fシリーズ	FX5-232-BD FX5-232ADP	RS-232C	⑤	GTN-GP64D-WA-（長さ）		0.2～15 （0.1m毎に指定可）
	三菱電機：FXシリーズ	デジタル製2 ポートアダプタ II 型番：GP070-MD11	RS-422/485	③	GTN-GP65Y-WA-（長さ）		0.2～50 （0.1m毎に指定可）
	三菱電機：Qシリーズ	QJ71C24 QJ71C24-R2 QJ71C24N QJ71C24N-R2	RS-232C	⑤	GTN-GP25D-WA-（長さ）		0.2～15 （0.1m毎に指定可）
	三菱電機：iQ-Rシリーズ	RJ71C24 RJ71C24-R2	RS-232C
	三菱電機：Lシリーズ	LJ71C24 LJ71C24-R2	RS-232C
	三菱電機：Qシリーズ	QJ71C24 QJ71C24N QJ71C24N-R4 ※RS-422/485 4線式	RS-422/485	⑧	GTN-GP66T-WA-（長さ）		0.2～50 （0.1m毎に指定可）
	三菱電機：iQ-Rシリーズ	RJ71C24 RJ71C24-R4	RS-422/485
	三菱電機：Lシリーズ	LJ71C24	RS-422/485
	オムロン：CS1シリーズ	CS1W-SCU21 CS1W-SCB21 CS1W-SCB41 ※RS-232Cポート	RS-232C	⑤	GTN-GP28D-WA-（長さ）		0.2～15 （0.1m毎に指定可）
	オムロン：CJ1シリーズ	CS1W-SCB41 ※RS-232Cポート	RS-232C
	オムロン：CJ2シリーズ	CJ1W-SCU21 CJ1W-SCU21-V1 CJ1W-SCU41 ※RS232Cポート CJ1W-SCU41-V1 ※RS232Cポート	RS-232C
	オムロン：CP1シリーズ CP1Eシリーズ	CP1W-CIF01 ※オプションボード CJ1W-SCU21 CJ1W-SCU21-V1 CJ1W-SCU41 ※RS232Cポート CJ1W-SCU41-V1 ※RS232Cポート	RS-232C
	オムロン：SYSMAC Cシリーズ	C200H-LK201 C120-LK201-V1 C500-LK201-V1 C500-LK203 C500-LK201-V1 C500-LK203 C20-LK201-V1	RS-232C
	オムロン：SYSMAC αシリーズ	C200H-LK201-V1	RS-232C
	オムロン：SYSMAC CVシリーズ	CV500-LK201	RS-232C
	オムロン：CS1シリーズ	CS1W-SCB41 ※RS-422/485ポート	RS-422/485	⑤	GTN-GP52D-WB-（長さ）		0.2～50 （0.1m毎に指定可）
	オムロン：CJ1シリーズ	CJ1W-SCU41 ※RS-422/485ポート	RS-422/485
	オムロン：CJ2シリーズ	CJ1W-SCU31-V1 ※RS-422/485ポート CJ1W-SCU41 ※RS-422/485ポート CJ1W-SCU41-V1 ※RS-422/485ポート	RS-422/485
	オムロン：CP1シリーズ CP1Eシリーズ	CP1W-CIF11 ※オプションボード	RS-422/485
	オムロン：SYSMAC Cシリーズ	CPU RS-232Cポート	RS-232C	⑤	GTN-GP27D-WA-（長さ）		0.2～15 （0.1m毎に指定可）
オムロン：SYSMAC α シリーズ	CPU RS-232Cポート C200HW-COM02-V1 C200HW-COM04-V1 C200HW-COM05-V1 C200HW-COM06-V1	RS-232C		⑤	GTN-GP27D-WA-（長さ）		0.2～15 （0.1m毎に指定可）
GP2000		RS-232Cケーブル	RS-232C	⑦	GTN-GP2D-WA-（長さ）		0.2～15 （0.1m毎に指定可）
		三菱：Qシリーズ接続		⑨	GTN-GP5D-WM-（長さ）
		オムロン：SYSMACリンク接続		②	GTN-GP6D-WA-（長さ）

指定長(m)	～0.9	1～4	4.1～50
公差	+20mm	+50mm	+指定長の3%

型番リスト

表示件数

型番

対応タッチパネル

接続先ユニットメーカ

対応機種

接続方法

接続方式

コネクタ1

コネクタ2

指定長

(m)

RoHS?

最小発注数量

GP2000	汎用	-	RS-232C	RS-232C	Dsub25pinオス	Dsub25pinオス	0.2 ～ 50	10	1個
GP2000	三菱	-	Qシリーズ	RS-232C	Dsub25pinオス	miniDIN6pinオス	0.2 ～ 15	-	1個
GP2000	オムロン	-	SYSMACリンク	RS-232C	Dsub25pinオス	Dsub9pinオス	0.2 ～ 50	-	1個
-	オムロン	-	CJ1シリーズ / CP1Eシリーズ / CP1シリーズ / CS1シリーズ / CJ2シリーズ / SYSMAC CVシリーズ / SYSMAC Cシリーズ / SYSMAC αシリーズ	RS-232C	Dsub25pinオス	Dsub9pinメス	0.2 ～ 50	-	1個
GP3000 / GP4000 / SP5000	三菱	Q02CPU / Q02HCPU / Q06HCPU / Q12HCPU / Q25HCPU	Qシリーズ	RS-232C	Dsub9pinメス	miniDIN6pinオス	0.2 ～ 15	-	1個
GP3000 / GP4000 / SP5000	三菱	LJ71C24 / QJ71C24 / QJ71C24N / RJ71C24 / LJ71C24-R2 / QJ71C24-R2 / QJ71C24N-R2 / RJ71C24-R2	Lシリーズ / Qシリーズ / iQ-Rシリーズ	RS-232C	Dsub9pinオス	Dsub9pinメス	0.2 ～ 50	-	1個
GP3000 / GP4000 / SP5000	オムロン	CPU RS-232Cポート / C200HW-COM02-V1 / C200HW-COM04-V1 / C200HW-COM05-V1 / C200HW-COM06-V1	SYSMAC Cシリーズ / SYSMAC αシリーズ	RS-232C	Dsub9pinメス	Dsub9pinオス	0.2 ～ 50	-	1個
GP3000 / GP4000 / SP5000	オムロン	CP1W-CIF01　※オプションボード / CJ1W-SCU21 / CS1W-SCB21 / CS1W-SCU21 / CJ1W-SCU21-V1 / CS1W-SCB41 ※RS-232Cポート / CJ1W-SCU41-V1 ※RS232Cポート / CJ1W-SCU41 ※RS232Cポート / C20-LK201-V1 / C120-LK201-V1 / C200H-LK201 / C200H-LK201-V1 / CV500-LK201 / C500-LK201-V1 / C500-LK203	CJ1シリーズ / CP1Eシリーズ / CP1シリーズ / CS1シリーズ / CJ2シリーズ / SYSMAC CVシリーズ / SYSMAC Cシリーズ / SYSMAC αシリーズ	RS-232C	Dsub9pinメス	Dsub9pinオス	0.2 ～ 15	-	1個
GP3000 / GP4000 / SP5000	オムロン	CP1W-CIF11 / CJ1W-SCU31-V1 / CJ1W-SCU41 / CS1W-SCB41 / CJ1W-SCU41-V1	CJ1シリーズ / CP1Eシリーズ / CP1シリーズ / CS1シリーズ / CJ2シリーズ	RS-422/485	Dsub9pinメス	Dsub9pinオス	0.2 ～ 50	-	1個
GP3000 / GP4000 / SP5000	-	KV-N10L / KV-NC10L / KV-L20 / KV-L20R / KV-L20V / KV-NC20L / KV-L21V	KVシリーズRS232Cポート1	RS-232C	Dsub9pinメス	Dsub9pinメス	0.2 ～ 15	-	1個
GP3000 / GP4000 / SP5000	-	KV-N10L / KV-NC10L / KV-L20 / KV-L20R / KV-L20V / KV-NC20L / KV-L21V	KVシリーズRS232Cポート2	RS-232C	Dsub9pinメス	マークチューブ・Y端子	0.2 ～ 15	-	1個
GP3000 / GP4000 / SP5000	-	KV-N11L / KV-L20 / KV-L20R / KV-L20V / KV-NC20L / KV-L21V	KVシリーズRS422/485ポート2	RS-422/485 4線式	Dsub9pinメス	マークチューブ・Y端子	0.2 ～ 50	-	1個
GP3000 / GP4000 / SP5000	-	KV-N11L / KV-NC20L / KV-L21V	KVシリーズRS422/485ポート2	RS-422/485 2線式	Dsub9pinメス	マークチューブ・Y端子	0.2 ～ 50	-	1個
GP3000 / GP4000 / SP5000	三菱	FX3G-232-BD / FX3U-232-BD / FX3U-232ADP	FXシリーズ	RS-232C	Dsub9pinメス	Dsub9pinメス	0.2 ～ 15	-	1個
GP3000 / GP4000 / SP5000	三菱	FX3G-485-BD / FX3U-485-BD / FX3U-485ADP	FXシリーズ	RS-422/485 4線式	Dsub9pinメス	マークチューブのみ	0.2 ～ 50	-	1個
GP3000 / GP4000 / SP5000	三菱	FX3G-485-BD / FX3U-485-BD / FX3U-485ADP	FXシリーズ	RS-422/485 2線式	Dsub9pinメス	マークチューブのみ	0.2 ～ 50	-	1個
GP3000 / GP4000 / SP5000	三菱	FX3G / FX3GC / FX3S / FX3U	FXシリーズ	RS-422/485 4線式	Dsub9pinメス	miniDIN8pinオス	0.2 ～ 15	-	1個
GP3000 / GP4000 / SP5000	三菱	FX3G-232-BD / FX3U-232-BD / FX5-232-BD / FX5-232ADP	FXシリーズ / iQ-Fシリーズ	RS-232C	Dsub9pinメス	Dsub9pinオス	0.2 ～ 15	-	1個
GP3000 / GP4000 / SP5000	三菱	GP070-MD11	FXシリーズ	RS-422/485	Dsub9pinメス	マークチューブ・Y端子	0.2 ～ 50	-	1個
GP3000 / GP4000 / SP5000	三菱	FX5-485-BD / FX5-485ADP / QJ71C24 / QJ71C24N / QJ71C24N-R4	Lシリーズ / Qシリーズ / iQ-Fシリーズ / iQ-Rシリーズ	RS-422/485	Dsub9pinメス	マークチューブのみ	0.2 ～ 50	-	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	3日目
- ( - )	7日目
- ( - )	3日目
- ( - )	3日目
- ( - )	2日目
- ( - )	2日目
- ( - )	3日目
- ( - )	2日目
- ( - )	2日目
- ( - )	7日目
- ( - )	3日目
- ( - )	2日目
- ( - )	2日目

詳細情報

基本情報

基本情報

・シュナイダーエレクトリック Pro-face SP5000/GP4000/GP3000対応ケーブル
・対応機器の信号名に準じたマークチューブを印字し納品致します（片側バラ線加工時のみ）。

ご注意

【部材変更案内】本シリーズのケーブルは製品安定供給の為、部材変更を致します。変更後も同等仕様で性能面に変わりなく従来通りご使用いただけます。
変更時期：2024年6月3受注分より順次（24/5/31更新）
変更内容詳細①WAケーブル：一重シールドから二重シールドへ変更。ケーブル外観色は変更なし(黒)。
変更内容詳細②WBケーブル：シールド変更なし。ケーブル外観色が黒から紺へ変更。
型番変更：なし（従来型番で注文可）
①ミスミ型番「GTN-GP8D-WA」について、以下のように変更されました。　ご確認をお願い致します。
変更前
A.　メーカオプションケーブル：該当無
B.　ハーネス形状：9芯オス ⇔ 9芯メス
変更後
A.　メーカオプションケーブル：CA3-CBL232/5M-01
B.　ハーネス形状：25芯オス ⇔ 9芯メス

②「GTN-GP28D-WA」を新規追加致しました。
A.ハーネス形状：9芯メス ⇔ 9芯オス
【仕様について】
・以下に無い型番は、標準品では取り扱っておりません。
・結線は公開しておりません。
・GP-4100シリーズおよびGP-4203Tを除く全GP4000機種対応をしております。

【部材情報】ケーブル仕様部材はこちらをご確認ください。

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
