タッチパネルディスプレイ対応ケーブル（GTN-□）
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：2日目～3日目
対応機種・接続方法から選定可能。三菱・キーエンス・オムロンの各機器とキーエンスVTシリーズを接続する自...
詳細を確認- 【部材変更案内】本シリーズのケーブルは製品安定供給の為、部材変更を致します。変更後も同等仕様で性能面に変わりなく従来通りご使用いただけます。
変更時期：2024年6月3受注分より順次（24/5/31更新）
変更内容詳細：ケーブルタイプUL20276を一重シールドから二重シールドへ変更。ケーブル外観色は変更なし(黒)。
型番変更：なし（従来型番で注文可） - VT3-W4シリーズには対応しておりませんので、ご注意下さい。
- RS-232C通信でご利用の場合は15m以内が推奨です。
未確定：候補が36型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型番 | − | 指定長（m） |
| GTN-KT22T-WA | − | 1.5 |
| 形状 | |||
①PCS20芯メス⇔RJ11モジュラ | ②PCS20芯メス⇔Dsub25芯メス | ③PCS20芯メス⇔マークチューブ付き | ④PCS20芯メス⇔Y端子付き |
⑤PCS20芯メス⇔Dsub9芯メス | ⑥Dsub9芯メス⇔RJ11モジュラ | ⑦Dsub9芯メス⇔Dsub9芯メス | ⑧Dsub9芯メス⇔Y端子 |
⑨PCS20芯メス⇔Dsub25芯オス | ⑩PCS20芯メス⇔Dsub9芯オス | ⑪PCS20芯メス⇔ｍｉｎｉDIN6芯 | ⑫PCS20芯メス⇔ｍｉｎｉDIN8芯 |
価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。
| 1本単位 |
| シリーズ | 接続方法 | PLC型番 | 形状 | 対応ミスミケーブル型番 | ケーブルタイプ | 指定長 （m） |
| キーエンスVT⇔キーエンスPLC | 計算機リンク接続（結線図2） PORT1 / RS-232C | KZ-L2 | ② | GTN-KT24D-WA-（長さ） |  | 0.2 ～ 50 （0.1m 毎に 指定可） |
| 計算機リンク接続（結線図3） PORT2 / RS-232C | KZ-L2/L10 | ③ | GTN-KT25T-WA-（長さ） | |||
| ④ | GTN-KT26Y-WA-（長さ） | |||||
| 計算機リンク接続（結線図4） PORT2 / RS-422A | KZ-L2/L10 | ③ | GTN-KT27T-WA-（長さ） | |||
| ④ | GTN-KT28Y-WA-（長さ） | |||||
| 計算機リンク接続（結線図5） PORT1 / RS-232C | KZ-L10 | ② | GTN-KT29D-WA-（長さ） | |||
| 計算機リンク接続（結線図6） PORT1 / RS-232C | KV-L20R/L20V | ⑤ | GTN-KT32D-WA-（長さ） | |||
| 計算機リンク接続（結線図7） PORT2 / RS-232C | KV-L20R/L20V | ③ | GTN-KT4T-WA-（長さ） | |||
| ④ | GTN-KT5Y-WA-（長さ） | |||||
| 計算機リンク接続（結線図8） PORT2 / RS-422A | KV-L20R/L20V | ③ | GTN-KT6T-WA-（長さ） | |||
| ④ | GTN-KT7Y-WA-（長さ） | |||||
| 計算機リンク接続PORT3 PORT1 / RS-232C （結線図32） | KV-L20R/L20V | ⑦ | GTN-KT2D-WA-（長さ） | |||
| 計算機リンク接続PORT3 PORT2 / RS-232C （結線図33） | KV-L20R/L20V | ⑧ | GTN-KT3Y-WA-（長さ） | |||
| キーエンスVT⇔三菱PLC | プロコンポート直結 （結線図1） | AnS/AnN/AnA/AnU/QnA CPU FX1/2/2C | ⑨ | GTN-KT8D-WA-（長さ） | ||
| 計算機リンク接続 RS-232C （結線図6） （結線図H22） | A1SJ71（U）C24-R2/R4/PRF A1SJ71QC24/R2 QJ71CM0 QJ71C24/C24N/R2/R4 | ⑩ | GTN-KT9D-WA-（長さ） | |||
| 計算機リンク接続 RS-422A （結線図5） | A1SJ71（U）C24-R2/R4/PRF AJ71QC24（N）/R2/R4 A1SCPUC24-R2 A2CCPUC24（-PRF） QJ71C24/C24N/R2/R4 QJ71CM0 | ③ | GTN-KT22T-WA-（長さ） | |||
| ④ | GTN-KT23Y-WA-（長さ） |
価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。
| 1本単位 |
| シリーズ | 接続方法 | PLC型番 | 形状 | 対応ミスミケーブル型番 | ケーブルタイプ | 指定長 （m） |
| キーエンスVT⇔三菱PLC | 計算機リンク接続 RS-232C （結線図7） （結線図H23） | A1SCPUC24-R2 A2CCPUC24（-PRF） | ⑩ | GTN-KT33D-WA-（長さ） |  | 0.2～50 （0.1m 毎に 指定可） |
| 計算機リンク接続 RS-232C （結線図4） （結線図H21） | A0J2-C214-S1 AJ71C24/-S3/-S6/-S8 AJ71UC24 AJ71QC24（N）/R2/R4 | ⑨ | GTN-KT34D-WA-（長さ） | |||
| プロコンポート直結 （結線図2） （結線図H20） | QシリーズCPU （Qモード） | ⑪ | GTN-KT35D-WM-（長さ） | 0.2～9 （0.1m 毎に 指定可） | ||
| プロコンポート QC30R2経由接続 （結線図10） | Q00/01/02/02H/06H （Qモード） | ⑩ | GTN-KT36D-WA-（長さ） | 0.2～50 （0.1m 毎に 指定可） | ||
| プロコンポート QC30R2経由接続 （結線図11） | Q02/02H/06H （Aモード） | ⑩ | GTN-KT37D-WA-（長さ） | |||
| プロコンポート直結 （結線図3） | FX0/0N/0S/1S FX1NC/2NC/1N/2N FX3U/3UC | ⑫ | GTN-KT38D-WM-（長さ） | 0.2～9 （0.1m 毎に 指定可） | ||
| プロコンポート FX-20P-CADP経由 FX-422CABO経由 （結線図8） | FX0/0N/0S/1S FX1NC/2NC/1N/2N FX3U/3UC | ⑨ | GTN-KT39D-WA-（長さ） | 0.2～50 （0.1m 毎に 指定可） | ||
| 通信ボード接続 RS-232C （結線図9） | FX-1N-232BD FX-2N-232BD FX-3U-232BD | ⑤ | GTN-KT42D-WA-（長さ） | |||
| 通信ボード接続 （結線図3） | FX-1N-422BD FX-2N-422BD FX-3U-422BD | ⑫ | GTN-KT38D-WM-（長さ） | 0.2～9 （0.1m 毎に 指定可） | ||
| 通信ボード接続 FX-20P-CADP経由 FX-422CABO経由 RS-422A （結線図8） | FX-1N-422BD FX-2N-422BD FX-3U-422BD | ⑨ | GTN-KT39D-WA-（長さ） | 0.2～50 （0.1m 毎に 指定可） | ||
| 通信アダプタ接続 RS-232C （結線図12） | FX0N-232ADP | ⑨ | GTN-KT45D-WA-（長さ） | |||
| 通信アダプタ接続 RS-232C （結線図9） | FX2NC-232ADP FX3U-232ADP | ⑤ | GTN-KT42D-WA-（長さ） |
価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。
| 1本単位 |
| シリーズ | 接続方法 | PLC型番 | 形状 | 対応ミスミケーブル型番 | ケーブルタイプ | 指定長 （m） |
| キーエンスVT⇔オムロンPLC | RS-232Cポート接続 （結線図7） | SRM1-C01/C02/C02-V1 CPM2A CQM1 C200H/HS/HE/HG/HX CJ1M/1G/1H CS1G/1H | ⑩ | GTN-KT47D-WA-（長さ） |  | 0.2 ～ 50 （0.1m 毎に 指定可） |
| RS-232Cアダプタ接続 （結線図5） | CPM1-CIF01 CPM2C-CIF01 | ⑩ | GTN-KT48D-WA-（長さ） | |||
| RS-422Aアダプタ接続 （結線図9） | CPM1-CIF11 CPM2C-CIF11 | ③ | GTN-KT49T-WA-（長さ） | |||
| ④ | GTN-KT52Y-WA-（長さ） | |||||
| ペリフェラルポート接続 CQM1-CIF01経由 （結線図10） | CPM2A CQM1 CJ1M/1G/1H CS1G/1H | ⑨ | GTN-KT53D-WA-（長さ） | |||
| ペリフェラルポート接続 CQM1-CIF02経由 （結線図11） | CPM2A CQM1 CJ1M/1G/1H CS1G/1H | ⑩ | GTN-KT54D-WA-（長さ） | |||
| RS-232Cポート接続 CS1W-CN118経由 （結線図7） | CPM2C CQM1H CJ1M/1G/1H CS1G/1H | ⑩ | GTN-KT47D-WA-（長さ） | |||
| RS-232Cポート接続 CS1W-CN226/626経由 （結線図11） | CPM2C CQM1H CJ1M/1G/1H CS1G/1H | ⑩ | GTN-KT54D-WA-（長さ） | |||
| RS-232Cポート接続 CPM2C-CN111経由 （結線図5） | CPM2C | ⑩ | GTN-KT48D-WA-（長さ） | |||
| コミュニケーション接続 RS-232C （結線図7） | CQM1H-SCB41 C200HW-COM02/04/05/06 CJ1W-SCU21/41 CS1W-SCB21/41/SCU21 | ⑩ | GTN-KT47D-WA-（長さ） | |||
| コミュニケーション接続 RS-422A （結線図8） | CQM1H-SCB41 C200HW-COM03/06 CJ1W-SCU21/41 CS1W-SCB21/41 | ⑩ | GTN-KT59D-WA-（長さ） | |||
| RS-232Cポート接続 （結線図2） | C20H/C28H/C40H | ⑩ | GTN-KT62D-WA-（長さ） | |||
| 上位リンクユニット接続 RS-232C （結線図1） | C120-LK201-V1 C200H-LK201（-V1） | ⑨ | GTN-KT63D-WA-（長さ） | |||
| 上位リンクユニット接続 RS-422A （結線図4） | C120-LK202-V1 C200H-LK202（-V1） | ⑩ | GTN-KT64D-WA-（長さ） |
| 指定長（m） | ～0.9 | 1～4 | 4.1～50 |
| 公差 | ＋20mm | ＋50mm | +指定長の3％ |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 2日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 2日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 2日目 |
- ( - ) | 3日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 2日目 |
- ( - ) | 3日目 |
- ( - ) | 2日目 |
- ( - ) | 3日目 |
- ( - ) | 2日目 |
- ( - ) | 3日目 |
- ( - ) | 2日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 2日目 |
- ( - ) | 3日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
詳細情報
基本情報
対応機種・接続方法から選定可能。三菱・キーエンス・オムロンの各機器とキーエンスVTシリーズを接続する自由長ハーネス。
【特長】
・キーエンス製 タッチパネルディスプレイ対応ケーブルを長さ指定するだけで簡単にご注文可。
・信頼性の高い本多通信工業/DDK製コネクタを採用！
ご注意
- 【部材変更案内】本シリーズのケーブルは製品安定供給の為、部材変更を致します。変更後も同等仕様で性能面に変わりなく従来通りご使用いただけます。
変更時期：2024年6月3受注分より順次（24/5/31更新）
変更内容詳細：ケーブルタイプUL20276を一重シールドから二重シールドへ変更。ケーブル外観色は変更なし(黒)。
型番変更：なし（従来型番で注文可） - VT3-W4シリーズには対応しておりませんので、ご注意下さい。
- RS-232C通信でご利用の場合は15m以内が推奨です。

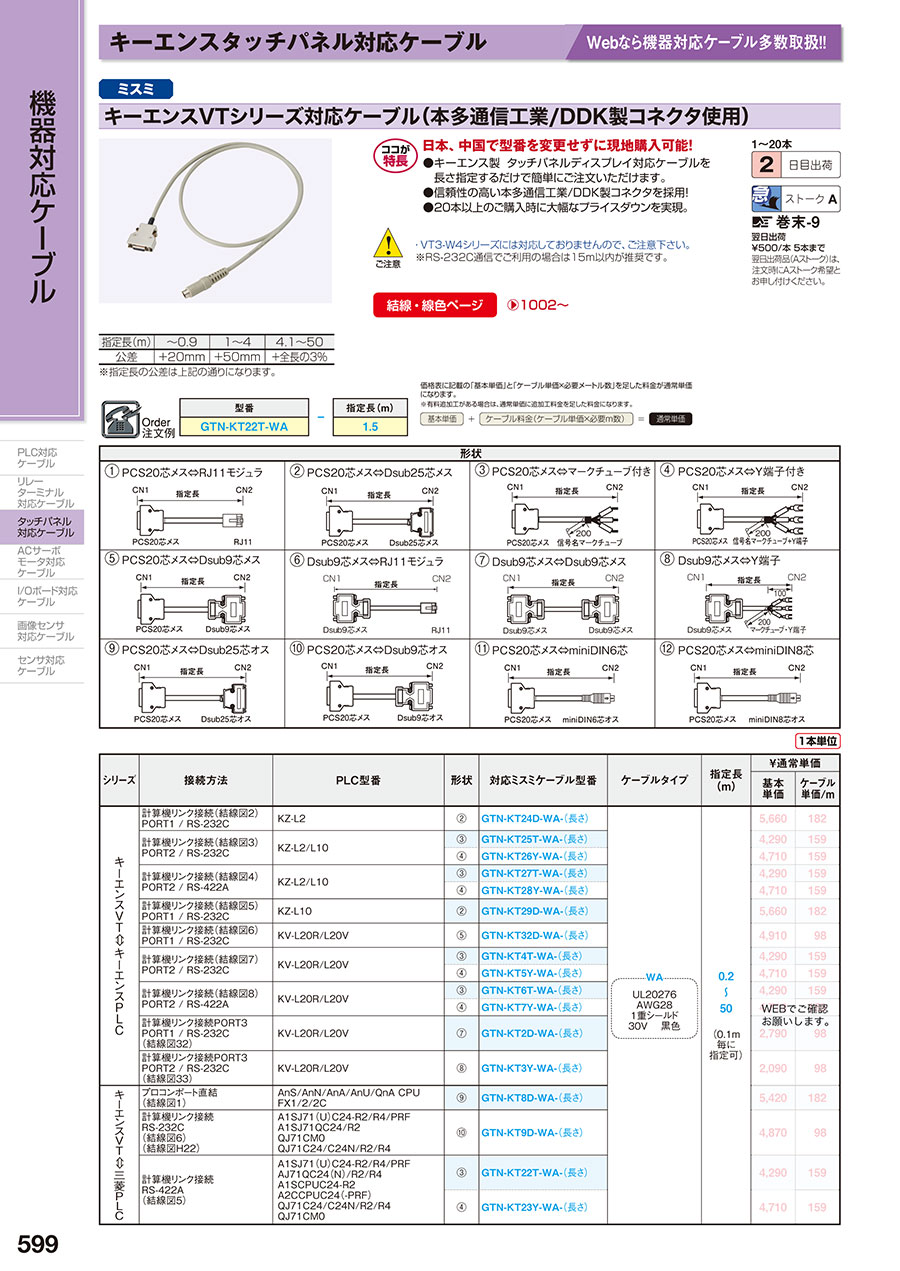

カタログ
タッチパネルディスプレイ対応ケーブル（GTN-□）のレビュー
MELSEC-AシリーズとDT100A接続に使用
5
5.02017/04/17
三菱MELSEC-A（A1SJHCPU）⇔キーエンスDT100Aでの接続使用です。
数本購入しました。
しっかりした作り...もっと読む
4人が参考にしています。
ケーブル断線の為、交換。
3
3.02021/03/04
使用しているケーブルが一部断線した為に、交換用として購入。 ミスミＨＰには寸法や価格が表示されているので、見積依頼の手間...もっと読む
1人が参考にしています。
DT-100AとFX3Uとの接続
5
5.02019/06/21
メーカー製よりも安価で長さを指定できるのが非常に良いですね。
当然通信も問題有りませんでした。
1人が参考にしています。
