タッチタッチパネルディスプレイ対応ハーネス （GTN-GT□□）

タッチタッチパネルディスプレイ対応ハーネス （GTN-GT□□）

ご注意

  • 【部材変更案内】本シリーズのケーブルは製品安定供給の為、部材変更を致します。変更後も同等仕様で性能面に変わりなく従来通りご使用いただけます。
    変更時期：2024年6月3受注分より順次（24/5/31更新）
    変更内容詳細：ケーブルタイプUL20276を一重シールドから二重シールドへ変更。ケーブル外観色は変更なし(黒)。
    型番変更：なし（従来型番で注文可）
  • 【仕様について】
    ・ケーブル仕様は詳細ページをご覧ください。
    ・結線は公開しておりません。
    ・下記メーカオプションケーブル型番からご選定下さい。接続方法が同じ場合でも、「メーカオプションケーブル型番」が異なる場合は取り扱っておりません。
未確定：候補が15型番あります。
    数量：

    商品仕様

    規格表

    注文方法
    対応ミスミ型番の（長さ）に、ご希望の長さをｍ単位でご指定ください。
    （長さ）は0.2ｍ～15ｍまで（形状①・⑥は50ｍまで）、0.1m単位でご指定ください。
    ※ＲＳ-232Ｃ通信でご利用の場合は15ｍ以内が推奨です。

    型番-指定長(m)
    GTN-GT2D-WA15



    指定長(m)～0.91～44.1～50
    公差+20mm+50mm+指定長の3%



    形状

    ①Dsub25芯オス⇔Dsub9芯オス

    三菱電機 GOT対応ケーブル (DDK製コネクタ使用):関連画像

    ②Dsub9芯オス⇔miniDIN8芯オス

    三菱電機 GOT対応ケーブル (DDK製コネクタ使用):関連画像

    ③Dsub9芯メス⇔miniDIN6芯オス

    三菱電機 GOT対応ケーブル (DDK製コネクタ使用):関連画像

    ④Dsub9芯メス⇔Dsub9芯メス

    三菱電機 GOT対応ケーブル (DDK製コネクタ使用):関連画像

    ⑤Dsub25芯オス⇔Dsub9芯メス

    三菱電機 GOT対応ケーブル (DDK製コネクタ使用):関連画像

    ⑥Dsub25芯オス⇔Dsub25芯オス

    三菱電機 GOT対応ケーブル (DDK製コネクタ使用):関連画像

    ⑦Dsub9芯オス⇔Y端子（サイズ：M3）

    三菱電機 GOT対応ケーブル (DDK製コネクタ使用):関連画像

    ⑧Dsub9芯メス⇔Dsub9芯オス

    三菱電機 GOT対応ケーブル (DDK製コネクタ使用):関連画像

    ⑨Dsub9芯メス⇔Dsub25芯オス

    三菱電機 GOT対応ケーブル (DDK製コネクタ使用):関連画像

    ⑩Dsub9芯オス⇔Dsub9芯メス

    三菱電機 GOT対応ケーブル (DDK製コネクタ使用):関連画像





    1本単位

    接続対象：三菱GOT1000/2000 ⇔ 三菱PLC

    シリーズ接続方法形状対応ミスミケーブル型番ケーブルタイプ指定長
    （m）
    三菱
    GOT1000/
    GOT2000    		三菱：QnA/A/FX CPU直結
    計算機リンク接続
    （Dsub9ピン）
    RS-422    		①GTN-GT2D-WA-（長さ）三菱電機 GOT対応ケーブル (DDK製コネクタ使用):関連画像0.2～50
    （0.1m毎に
    指定可）
    三菱：FX CPU直結
    （miniDIN）
    RS-422    		②GTN-GT3D-WM-（長さ）0.2～15
    （0.1m毎に
    指定可）
    三菱：Q CPU直結
    RS-232C    		③GTN-GT4D-WM-（長さ）0.2～15
    （0.1m毎に
    指定可）
    三菱：FX機能拡張ボード
    FX特殊アダプタ
    （Dsub9ピン）
    RS-232C    		④GTN-GT5D-WA-（長さ）0.2～50
    （0.1m毎に
    指定可）
    三菱：FX特殊アダプタ
    （Dsub25ピン）
    RS-232C    		⑤GTN-GT6D-WA-（長さ）0.2～50
    （0.1m毎に
    指定可）
    三菱：計算機リンク接続
    （Y端子<サイズ：M3>）
    RS-422    		⑦GTN-GT12D-WA-（長さ）0.2～50
    （0.1m毎に
    指定可）
    三菱：計算機リンク接続
    CC-Link（G4）接続
    （Dsub9ピン）
    RS-232C    		⑧GTN-GT13D-WA-（長さ）0.2～15
    （0.1m毎に
    指定可）
    三菱：計算機リンク接続
    （Dsub25ピン）
    RS-232C    		⑨GTN-GT14D-WA-（長さ）0.2～15
    （0.1m毎に
    指定可）
    GOT-A900三菱：QnA/A/FX CPU直結
    計算機リンク接続
    （Dsub25ピン）
    RS-422    		⑥GTN-GT7D-WA-（長さ）0.2～50
    （0.1m毎に
    指定可）
    三菱：Q CPU直結
    RS-232C    		③GTN-GT9D-WM-（長さ）0.2～15
    （0.1m毎に
    指定可）



    1本単位

    接続対象：三菱電機GOT1000/2000 ⇔ オムロン製、キーエンス製PLC

    シリーズ接続方法PLC型番形状対応ミスミケーブル型番ケーブルタイプ指定長
    （m）
    オムロン製PLC接続

    PLC CPU

    RS-232Cアダプタ

    シリアルコミュニケーションユニット/ボード

    シリアルコミュニケーションボード

    （Dsub9ピン）
    RS-232C

    シーケンサCPU：CQM1/CQM1H/CS1/CJ1/CV500/CV1000/CV2000/CVM1
    シリアルコミュニケーションユニット：                  CS1W-SCU21/CJ1W-SCU41
    コミュニケーションボード：                                      C200HW-COMO2/COMO5/COMO6
    シリアルコミュニケーションボード：                      CQM1-SCB41/CS1W-SCB41/CS1W-SCB21

    		⑧GTN-GT32D-WA-（長さ）三菱電機 GOT対応ケーブル (DDK製コネクタ使用):関連画像0.2～15
    （0.1m毎に
    指定可）
    接続ケーブル
    （Dsub25ピン）
    RS-232C    		接続ケーブル接続：CQM1-CIF01⑨GTN-GT33D-WA-（長さ）0.2～15
    （0.1m毎に
    指定可）
    ベース取付タイプ上位リンクユニット
    Dsub25Pオス
    RS-232C    		ベース取付タイプ上位リンクユニット：C500H-LK201-V1⑨GTN-GT34D-WA-（長さ）0.2～15
    （0.1m毎に
    指定可）

    PLC CPU
    シリアルコミュニケーションボード
    シリアルコミュニケーションユニット

    コミュニケーションボード
    （Dsub9ピン）
    RS-422

    CPU直接接続：CV500/CV1000/CV2000/CVM1

    シリアルコミュニケーションユニット：CJ1W-SCU41

    シリアルコミュニケーションボード：

    C200HW-COM03/C200HW-COM06

    CQM1-SCB41/CS1W-SCB41

    		⑩GTN-GT35D-WA-（長さ）0.2～15
    （0.1m毎に
    指定可）
    キーエンス製PLC接続マルチコミュニケーションユニット
    （Dsub9ピン）
    RS-232C

    マルチコミュニケーションユニット：

    KV-L20（ポート1）/KV-L20R（ポート1）

    		④GTN-GT36D-WA-（長さ）0.2～15
    （0.1m毎に
    指定可）



    お値引
    1～19本通常単価
    20～49本6%
    50本～15%

    一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログ をご覧ください。

    型番リスト

    表示件数
  • 1
    • 型番
    GTN-GT2D-WA-[0.2-50/0.1]
    GTN-GT3D-WM-[0.2-15/0.1]
    GTN-GT4D-WM-[0.2-15/0.1]
    GTN-GT5D-WA-[0.2-50/0.1]
    GTN-GT6D-WA-[0.2-50/0.1]
    GTN-GT7D-WA-[0.2-50/0.1]
    GTN-GT9D-WM-[0.2-15/0.1]
    GTN-GT12D-WA-[0.2-50/0.1]
    GTN-GT13D-WA-[0.2-50/0.1]
    GTN-GT14D-WA-[0.2-50/0.1]
    GTN-GT32D-WA-[0.2-50/0.1]
    GTN-GT33D-WA-[0.2-50/0.1]
    GTN-GT34D-WA-[0.2-50/0.1]
    GTN-GT35D-WA-[0.2-50/0.1]
    GTN-GT36D-WA-[0.2-50/0.1]

    対応タッチパネル

    接続先ユニットメーカ

    指定長

    (m)

    		RoHS?最小発注数量
    GOT1000
    -
    0.2 ～ 50
    -
    1個
    GOT1000
    -
    0.2 ～ 15
    -
    1個
    GOT1000
    -
    0.2 ～ 15
    -
    1個
    GOT1000
    -
    0.2 ～ 50
    -
    1個
    GOT1000
    -
    0.2 ～ 50
    -
    1個
    GOT-A900
    -
    0.2 ～ 50
    10
    1個
    GOT-A900
    -
    0.2 ～ 15
    -
    1個
    GOT1000/GOT2000
    三菱電機
    0.2 ～ 50
    -
    1個
    GOT1000/GOT2000
    三菱電機
    0.2 ～ 50
    -
    1個
    GOT1000/GOT2000
    三菱電機
    0.2 ～ 50
    -
    1個
    GOT1000/GOT2000
    オムロン
    0.2 ～ 50
    -
    1個
    GOT1000/GOT2000
    オムロン
    0.2 ～ 50
    -
    1個
    GOT1000/GOT2000
    オムロン
    0.2 ～ 50
    -
    1個
    GOT1000/GOT2000
    オムロン
    0.2 ～ 50
    -
    1個
    GOT1000/GOT2000
    -
    0.2 ～ 50
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
  • 1

    • 詳細情報

    基本情報

    三菱電機GOT対応ケーブル GOT-2000, 1000, 900まで全対応。使用する機器から、自由長で長さ指定可能

    ご注意

    • 【部材変更案内】本シリーズのケーブルは製品安定供給の為、部材変更を致します。変更後も同等仕様で性能面に変わりなく従来通りご使用いただけます。
      変更時期：2024年6月3受注分より順次（24/5/31更新）
      変更内容詳細：ケーブルタイプUL20276を一重シールドから二重シールドへ変更。ケーブル外観色は変更なし(黒)。
      型番変更：なし（従来型番で注文可）
    • 【仕様について】
      ・ケーブル仕様は詳細ページをご覧ください。
      ・結線は公開しておりません。
      ・下記メーカオプションケーブル型番からご選定下さい。接続方法が同じ場合でも、「メーカオプションケーブル型番」が異なる場合は取り扱っておりません。

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

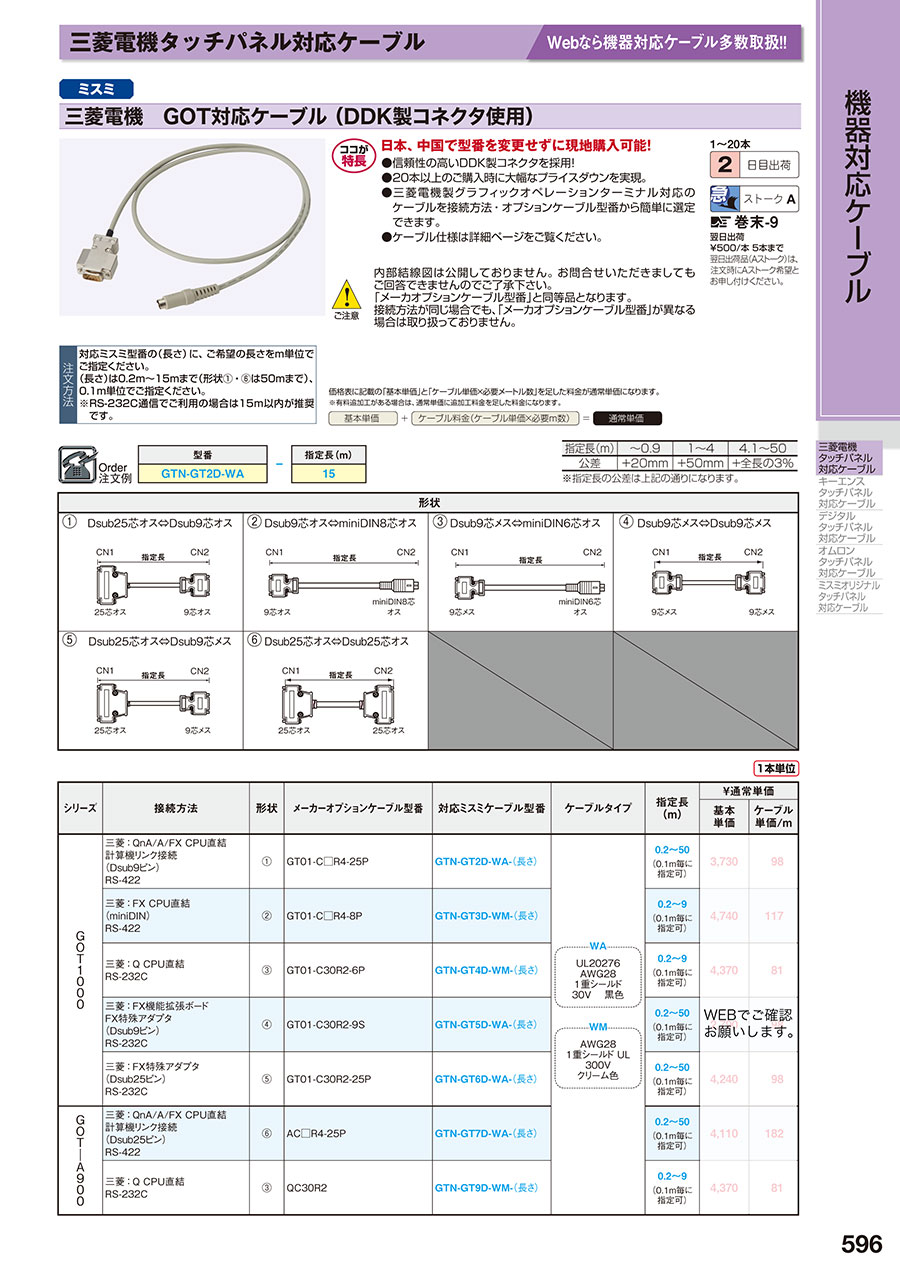

    EW-596

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    タッチタッチパネルディスプレイ対応ハーネス （GTN-GT□□）のレビュー
    4.8平均満足度：4.85件のレビュー
    GOT
    5
    満足度：5.02019/11/27
    三菱GOT用のケーブルです。 長さ指定が細かくできるので、無駄がなく丁度良いです
    2人が参考にしています。
    機械配線
    5
    満足度：5.02016/10/30
    純正と同じように使用できました。長さ指定できるので盤内もスッキリします。また購入を検討しています。
    2人が参考にしています。
    GOT2000とＰＬＣ通信
    5
    満足度：5.02016/10/13
    ＧＴ２５シリーズとＱ０２Ｕとの通信に使用。 問題なく動作しています。 長さ指定出来るので、無駄なく綺麗に収まり 大変便利...もっと読む
    2人が参考にしています。
    GOTとＰＬＣの通信
    4
    満足度：4.02018/07/05
    いつも使用しているので大変助かる。 もう少し最近のＰＬＣにも対応しているので 対応機種の掲載を出来るだけ増やして欲しい。
    1人が参考にしています。
    GOTと接続
    5
    満足度：5.02018/06/19
    注文ページでメーカー型式が書いてあるので、注文時の不安がありませんでした。短納期と長さ指定できるのがいいです
    1人が参考にしています。
