PLC対応ケーブル (マークチューブ印字 Q□□□)
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：3日目
三菱電機シーケンサ Qシリーズ対応ケーブルです。対応機器の信号名に準じたマークチューブを印字しています...
詳細を確認- 【部材変更案内】富士通コンポーネント製FCNコネクタ・フードの生産終了に伴い、ミスミ製FCNコネクタ・フードへ部材を変更致しました。変更後も性能に変更なく、今まで通りご使用可能です。
変更対象：FCN40芯タイプ
変更時期：2021年12月1日受注分より
変更内容詳細：こちらをご参照ください。
変更対象型番：こちらをご参照ください。 - 【販売終了予定品】2023年5月末にて販売終了予定です。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
【代替品リスト】こちらよりご確認ください。
【代替品商品ページ】
三菱電機 PLC Qシリーズ対応ケーブル
未確定：候補が5型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| コネクタタイプ | − | 形状仕様タイプ | − | ケーブルタイプ | − | 指定長（m） | − | 追加工は 型番末尾にお付けください。 |
| GPN | − | Q2S | − | WA | − | 0.7 |
| ①片側切り落とし | ②両端コネクタ付き | ③対応ケーブル（1m端子台セット） | ||
イメージ図 | ● アングルタイプ・ケーブル 違いタイプは各詳細はこちらを ご覧ください。 ● 配線色は結線図ページを ご覧ください。 | イメージ図 | ● アングルタイプ・ケーブル 違いタイプは各詳細はこちらを ご覧ください。 ● 対応端子台と合わせて ご使用できます。 | イメージ図 ※両端コネクタタイプに対応 ●推奨コネクタ付き端子台と対応ケーブル のセットです。 |
|
|
| PLC型番 | ①片側切り落とし | ②両端コネクタ付き | ③対応ケーブル（1m端子台セット） | |||
| 型番 | 指定長（m） | 型番 | 指定長（m） | 型番 | ||
| プログラム 転送 | Qシリーズ CPU | GPN-Q6D-WM | 0.2～9 （0.1m毎に 指定可） | |||
| 入力 ユニット | QX41 QX41-S1 QX71 QX42 QX42-S1 QX72 QX82 QX82-S1 | GPN-Q2S-WA-（長さ） | 0.2 ～ 50 （0.1m 毎に 指定可） | GPN-Q2D-WA-（長さ） | 0.2 ～ 50 （0.1m 毎に 指定可） | GRPTS-F40-M40-1-M3SET こちら |
| QX81 | GPN-Q4S-WA-（長さ） | GPN-Q4D-WA-（長さ） | ||||
| 出力 ユニット | QY41P QY71 QY42P QY82P | GPN-Q2S-WA-（長さ） | GPN-Q2D-WA-（長さ） | GRPTS-F40-M40-1-M3SET こちら | ||
| QY81P | GPN-Q4S-WA-（長さ） | GPN-Q4D-WA-（長さ） | ||||
| 入出力 ユニット | QH42P QX41Y41P | GPN-Q2S-WA-（長さ） | GPN-Q2D-WA-（長さ） | GRPTS-F40-M40-1-M3SET こちら | ||
| 位置決め ユニット | QD70P4 QD70P8 QD75P1 QD75P2 QD75P4 QD75D1 QD75D2 QD75D4 QD75M1 QD75M2 QD75M4 | GPN-Q2S-WA-（長さ） | GPN-Q2D-WA-（長さ） | GRPTS-F40-M40-1-SET こちら | ||
| 高速力ウン夕 ユニット | QD62 QD62D QD62E | GPN-Q2S-WA-（長さ） | GPN-Q2D-WA-（長さ） | GRPTS-F40-M40-1-SET こちら | ||
| モーション コントローラ | Q172LX Q173PX Q173PX-S1 | GPN-Q2S-WA-（長さ） | GPN-Q2D-WA-（長さ） | GRPTS-F40-M40-1-SET こちら | ||
| Q172EX Q172EX-S1 Q172EX-S2 | GPN-Q7S-WA-（長さ） | GPN-Q7D-WA-（長さ） | ||||
| ④Y端子付き | ⑤バラ線・マークチューブ付き | ||
イメージ図 | ● PLC信号名入りマークチューブ・ Y端子付きのケーブルです。 | イメージ図 | ● PLC信号名入りマークチューブ 付きのケーブルです。 |
価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。
| 1本単位 |
| PLC型番 | ④Y端子付き | ⑤バラ線・マークチューブ付き | 結線図 ページ | ||||
| 型番 | 指定長（m） | 型番 | 指定長（m） | ||||
| 入力 ユニット | QX41 QX41-S1 QX71 | GPN-Q7Y-WA-（長さ） | 0.2 ～ 50 （0.1m 毎に 指定可） | GPN-Q7T-BB-（長さ） | 0.2 ～ 10 （0.1m 毎に 指定可） | P967～ | |
| QX42 QX42-S1 QX72 QX82 QX82-S1 | 入力1 | GPN-Q8Y-WA-（長さ） | GPN-Q8T-BB-（長さ） | ||||
| 入力2 | GPN-Q9Y-WA-（長さ） | GPN-Q9T-BB-（長さ） | |||||
| QX81 | GPN-Q63Y-WA-（長さ） | GPN-Q63T-BB-（長さ） | |||||
| 出力 ユニット | QY41P | GPN-Q22Y-WA-（長さ） | GPN-Q22T-BB-（長さ） | ||||
| QY71 | GPN-Q23Y-WA-（長さ） | GPN-Q23T-BB-（長さ） | |||||
| QY42P | 出力1 | GPN-Q24Y-WA-（長さ） | GPN-Q24T-BB-（長さ） | ||||
| 出力2 | GPN-Q25Y-WA-（長さ） | GPN-Q25T-BB-（長さ） | |||||
| QY81P | GPN-Q64Y-WA-（長さ） | GPN-Q64T-BB-（長さ） | |||||
| 入出力 ユニット | QY82P | 出力1 | GPN-Q65Y-WA-（長さ） | GPN-Q65T-BB-（長さ） | |||
| 出力2 | GPN-Q66Y-WA-（長さ） | GPN-Q66T-BB-（長さ） | |||||
| 入出力 ユニット | QH42P | 入力 | GPN-Q26Y-WA-（長さ） | GPN-Q26T-BB-（長さ） | |||
| 出力 | GPN-Q27Y-WA-（長さ） | GPN-Q27T-BB-（長さ） | |||||
| 位置決め ユニット | QD70P4 | GPN-Q28Y-WA-（長さ） | GPN-Q28T-BB-（長さ） | ||||
| QD70P8 | 入出力1 | GPN-Q29Y-WA-（長さ） | GPN-Q29T-BB-（長さ） | ||||
| 入出力2 | GPN-Q32Y-WA-（長さ） | GPN-Q32T-BB-（長さ） | |||||
| QD75P1 | GPN-Q33Y-WA-（長さ） | GPN-Q33T-BB-（長さ） | |||||
| QD75P2 | GPN-Q34Y-WA-（長さ） | GPN-Q34T-BB-（長さ） | |||||
| QD75P4 | 入出力1 | GPN-Q35Y-WA-（長さ） | GPN-Q35T-BB-（長さ） | ||||
| 入出力2 | GPN-Q36Y-WA-（長さ） | GPN-Q36T-BB-（長さ） | |||||
| QD75D1 | GPN-Q37Y-WA-（長さ） | GPN-Q37T-BB-（長さ） | |||||
| QD75D2 | GPN-Q38Y-WA-（長さ） | GPN-Q38T-BB-（長さ） | |||||
| QD75D4 | 入出力1 | GPN-Q39Y-WA-（長さ） | GPN-Q39T-BB-（長さ） | ||||
| 入出力2 | GPN-Q42Y-WA-（長さ） | GPN-Q42T-BB-（長さ） | |||||
| QD75M1 | GPN-Q43Y-WA-（長さ） | GPN-Q43T-BB-（長さ） | |||||
| QD75M2 | GPN-Q44Y-WA-（長さ） | GPN-Q44T-BB-（長さ） | |||||
| QD75M4 | 入出力1 | GPN-Q45Y-WA-（長さ） | GPN-Q45T-BB-（長さ） | ||||
| 入出力2 | GPN-Q46Y-WA-（長さ） | GPN-Q46T-BB-（長さ） | |||||
| 高速力ウン夕 ユニット | QD62 | GPN-Q47Y-WA-（長さ） | GPN-Q47T-BB-（長さ） | ||||
| QD62D | GPN-Q48Y-WA-（長さ） | GPN-Q48T-BB-（長さ） | |||||
| QD62E | GPN-Q49Y-WA-（長さ） | GPN-Q49T-BB-（長さ） | |||||
| モーション コントローラ | Q172LX | GPN-Q52Y-WA-（長さ） | GPN-Q52T-BB-（長さ） | ||||
| Q173PX | GPN-Q53Y-WA-（長さ） | GPN-Q53T-BB-（長さ） | |||||
| Q173PX-S1 | GPN-Q54Y-WA-（長さ） | GPN-Q54T-BB-（長さ） | |||||
| Q172EX | 入出力1 | GPN-Q55Y-WA-（長さ） | GPN-Q55T-BB-（長さ） | ||||
| 入出力2 | GPN-Q56Y-WA-（長さ） | GPN-Q56T-BB-（長さ） | |||||
| Q172EX-S1 | 入出力1 | GPN-Q57Y-WA-（長さ） | GPN-Q57T-BB-（長さ） | ||||
| 入出力2 | GPN-Q58Y-WA-（長さ） | GPN-Q58T-BB-（長さ） | |||||
| Q172EX-S2 | 入出力1 | GPN-Q59Y-WA-（長さ） | GPN-Q59T-BB-（長さ） | ||||
| 入出力2 | GPN-Q62Y-WA-（長さ） | GPN-Q62T-BB-（長さ） | |||||
| 指定長(m) | ～0.9 | 1～4 | 4.1～50 |
| 公差 | ＋20mm | ＋50mm | +指定長の3％ |
価格表に記載の「基本単価」と「ケーブル単価×必要メートル数」を足した料金が通常単価になります。
※有料追加工がある場合は、通常単価に追加工料金を足した料金になります。
※有料追加工がある場合は、通常単価に追加工料金を足した料金になります。
|
|
|
|
|
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
三菱電機シーケンサ Qシリーズ対応ケーブルです。対応機器の信号名に準じたマークチューブを印字しています（片側バラ線・Y端子加工時のみ）。
・長さを自由に設定可
・両端コネクタ付、片端切り落とし、Y端子付、マークチューブ付きのバラ線タイプ等、仕様多数
・マークチューブにはPLC専用の信号名を印字
・コネクタフードの引出向きはストレートの他、アングル引出方向を選べる
・手配に便利なハーネスと端子台のセット型番あり
ご注意
- 【部材変更案内】富士通コンポーネント製FCNコネクタ・フードの生産終了に伴い、ミスミ製FCNコネクタ・フードへ部材を変更致しました。変更後も性能に変更なく、今まで通りご使用可能です。
変更対象：FCN40芯タイプ
変更時期：2021年12月1日受注分より
変更内容詳細：こちらをご参照ください。
変更対象型番：こちらをご参照ください。 - 【販売終了予定品】2023年5月末にて販売終了予定です。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
【代替品リスト】こちらよりご確認ください。
【代替品商品ページ】
三菱電機 PLC Qシリーズ対応ケーブル

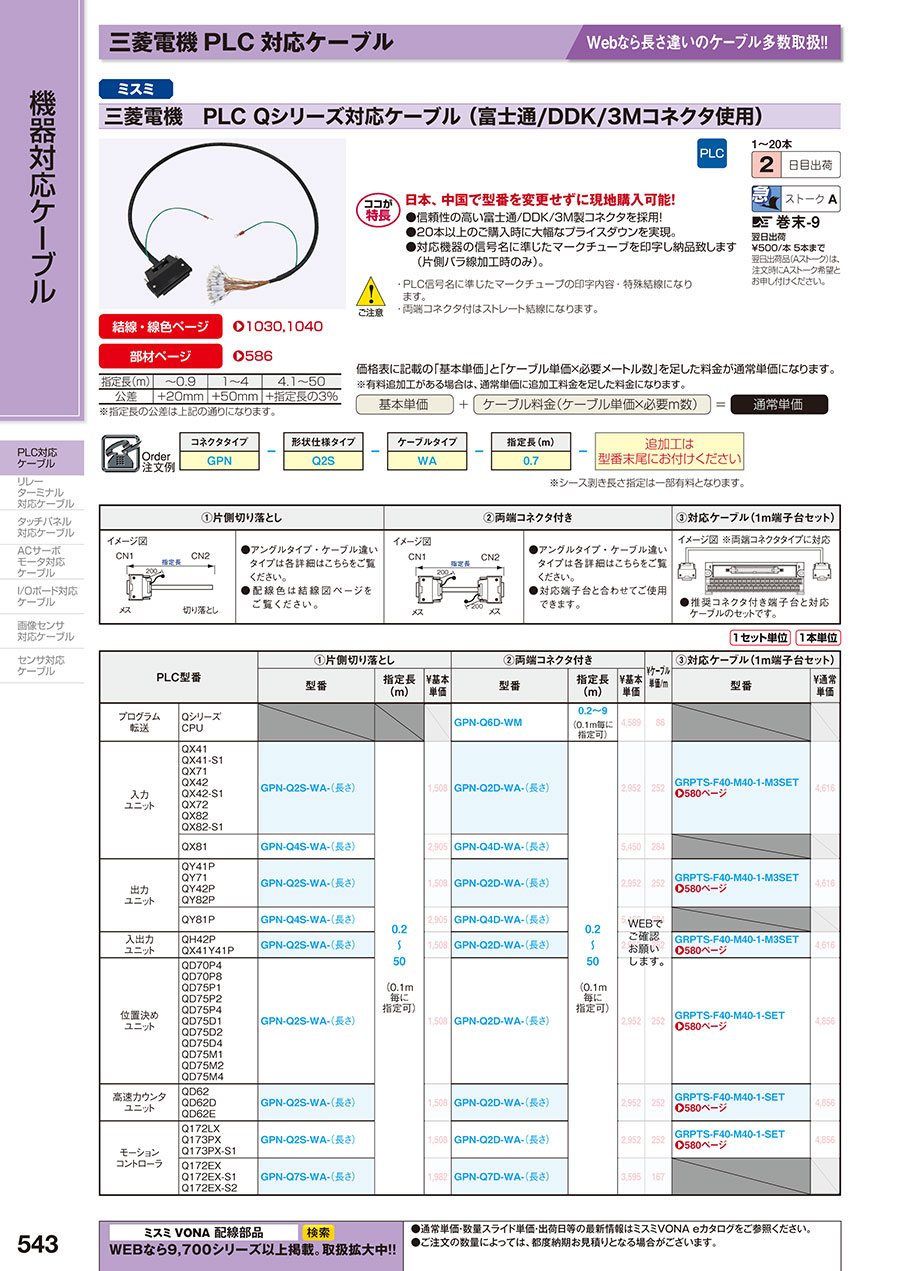

カタログ
