掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。

未確定：候補が14型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

規格表

■バー照明

型番		スペック
型番	色	起動電圧	定格電圧(V)	定格電流(mA)	消費電力(W)	色温度(K)	照度(Klux)MW/CM2	重量/g
EMVS-BL52-17-R	赤	15.5V±1V	最大24.5V	38-46	0.92-1.2	620-630	35-55	44.4
EMVS-BL52-17-W	白	15.5V±1V	最大24.5V	64-77.8	1.54-2	6000-7500	120-160	44.4
EMVS-BL52-17-B	青	15.5V±1V	最大24.5V	64-78	1.54-2	460-475	10-15	44.4
EMVS-BL90-19-R	赤	15.5V±1V	最大24.5V	76-93	1.85-2.4	620-630	35-55	71.1
EMVS-BL90-19-W	白	15.5V±1V	最大24.5V	101-124	2.46-32	6000-7500	120-160	71.1
EMVS-BL90-19-B	青	15.5V±1V	最大24.5V	102-124	2.46-3.2	460-475	10-15	71.1
EMVS-BL140-19-R	赤	15.5V±1V	最大24.5V	133-147	3.4-3.7	620-630	35-55	100
EMVS-BL140-19-W	白	15.5V±1V	最大24.5V	178-218	4.23-5.5	6000-7500	120-160	91.6
EMVS-BL140-19-B	青	15.5V±1V	最大24.5V	140-170	3.14-4.08	460-475	25-35	91.6
EMVS-BL270-19-W	白	15.5V±1V	最大24.5V	306-373	7.23-9.4	6000-7500	120-160	91.6

■面照明

型番		スペック
型番	色	起動電圧	定格電圧(V)	定格電流(mA)	消費電力(W)	色温度(K)	照度(Klux)MW/CM2	重量/g
EMVS-HFL27-W	白	15.5V±1V	最大24.5V	54-66	1.31-1.7	6000-7500	100-140	32.2
EMVS-HFL45-35-R	赤	15.5V±1V	最大24.5V	63-70	1.6-1.8	620-630	40-60	40
EMVS-HFL50-R	赤	15.5V±1V	最大24.5V	95-116	2.31-3	620-630	40-60	129.6
EMVS-HFL50-W	白	15.5V±1V	最大24.5V	95-116	2.31-3	6000-7500	80-120	129.6
EMVS-HFL150-100-W	白	15.5V±1V	最大24.5V	518-633	12.31-16	6000-7500	65-95	410

■対応電源：EMVS－PSNシリーズ

概要仕様

■外形図

EMVS-BL52-17

EMVS-BL90-19

EMVS-BL140-19

EMVS-BL270-19

EMVS-HFL50

EMVS-HFL-27-27

EMVS-HFL-45-35

EMVS-HFL-50

EMVS-HFL-70-70

EMVS-HFL-100-100

EMVS-HFL-150-100

■角型バー照明

■EMVS-ROL108

■EMVS-ROL200

EMVS-　シリーズ　コネクタ1：+
2：NC
3：-

EMVS-　ケーブル　EMVS-EX3Red：+
Black：-

■照度

■バー照明　照度

■ライン照明　照度

■角型バー照度　

■バックライト照度

■周波

	赤色	白色	青色
周波	620-630nm, 645-660nm	5500K(色温)	470nm

型番リスト

表示件数

型番

本体種類

照明色

照射方向

照射光種類

幅 W（範囲）

(mm)

幅 W

(mm)

長さ L（範囲）

(mm)

長さ L

(mm)

消費電力（範囲）

(W)

消費電力

(W)

高さ H（範囲）

(mm)

高さ H（伸縮タイプはMAX値）

(mm)

RoHS?

最小発注数量

バー形

B(青)

垂直投光

拡散光

40.1～60

10～30

1.1～2

1.2

15.1～20

1個

バー形

R(赤)

垂直投光

拡散光

40.1～60

10～30

0.1～1

0.78

15.1～20

1個

バー形

W(白)

垂直投光

拡散光

40.1～60

10～30

1.1～2

1.2

15.1～20

1個

バー形

B(青)

垂直投光

拡散光

80.1～100

10～30

2.1～3

2.4

15.1～20

1個

バー形

R(赤)

垂直投光

拡散光

80.1～100

10～30

1.1～2

1.56

15.1～20

1個

バー形

W(白)

垂直投光

拡散光

80.1～100

10～30

2.1～3

2.4

15.1～20

1個

バー形

B(青)

垂直投光

拡散光

100.1～150

140

10～30

3.1～4

3.36

15.1～20

1個

バー形

R(赤)

垂直投光

拡散光

100.1～150

140

10～30

2.1～3

2.16

15.1～20

1個

バー形

W(白)

垂直投光

拡散光

100.1～150

140

10～30

3.1～4

3.36

15.1～20

1個

バー形

W(白)

垂直投光

拡散光

250.1～

270

10～30

5.1～6

15.1～20

1個

角型

W(白)

バックライトタイプ

面発光

25.1～40

30.1～50

1.1～2

1.2

5～15

1個

角型

R(赤)

バックライトタイプ

面発光

60.1～80

50.1～80

2.1～3

2.34

15.1～20

1個

角型

W(白)

バックライトタイプ

面発光

60.1～80

50.1～80

3.1～4

3.6

15.1～20

1個

角型

W(白)

バックライトタイプ

面発光

150.1～200

180

100.1～150

114

10.1～20

13.2

15.1～20

1個

通常単価(税別) (税込単価)	通常出荷日

35,000円28,000円 ( 30,800円 )	在庫品1日目当日出荷可能
26,400円 ( 29,040円 )	在庫品1日目当日出荷可能
30,800円 ( 33,880円 )	在庫品1日目当日出荷可能
37,000円 ( 40,700円 )	在庫品1日目当日出荷可能
30,800円24,168円 ( 26,585円 )	在庫品1日目当日出荷可能
33,000円 ( 36,300円 )	在庫品1日目当日出荷可能
51,000円 ( 56,100円 )	在庫品1日目当日出荷可能
40,700円 ( 44,770円 )	在庫品1日目当日出荷可能
45,100円 ( 49,610円 )	在庫品1日目当日出荷可能
100,100円82,272円 ( 90,499円 )	在庫品1日目当日出荷可能
33,000円 ( 36,300円 )	在庫品1日目当日出荷可能
38,500円19,250円 ( 21,175円 )	在庫品1日目当日出荷可能
44,900円 ( 49,390円 )	在庫品1日目当日出荷可能
183,000円 ( 201,300円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

画像処理用 LED照明のバー照明。バー・ライン・面(バックライト)
3色（赤・白・青）のラインナップをご用意。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。

ココが特長

業界最安値の角型照明シリーズ

●バー、ライン、バックライトのラインナップ!!
●使用頻度の多いサイズを標準在庫

他にも豊富なラインナップ!!!!!

◆リング（ダイレクト、マルチ、ローアングル）

◆同軸

◆ドーム

◆スポット

◆専用電源・延長ケーブル

無料貸出し申込書
//jp.misumi-ec.com/maker/misumi/el/service/freerent.html

カタログ

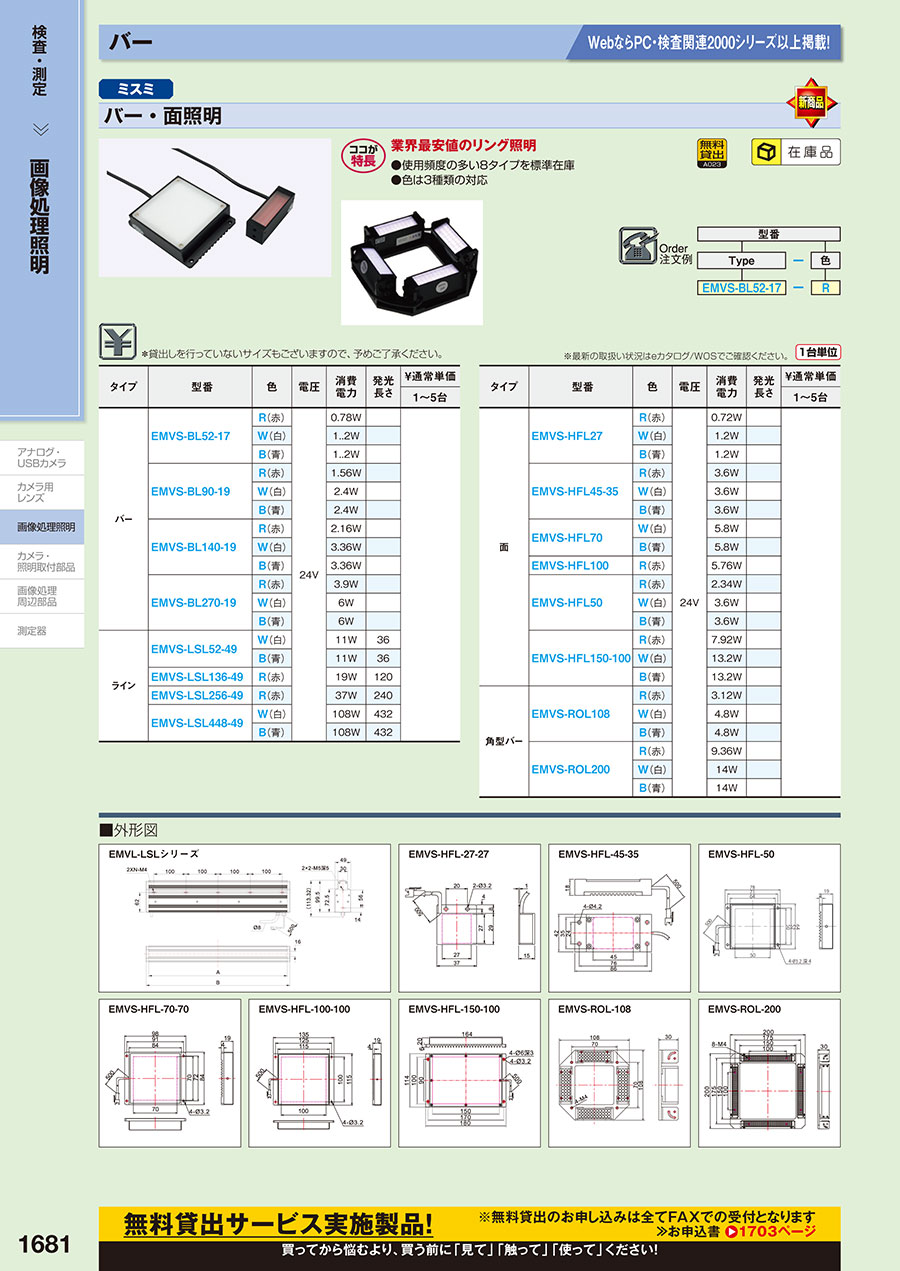

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
LEDリング照明_白・赤・青（無料貸出対応）

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
