LEDリング照明_白・赤・青（無料貸出対応）

数量スライド割引
当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（4件）

通常単価(税別): 28,600円～73,700円

税込単価: 31,460円～81,070円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

画像処理用バー・面照明（無料貸出し対応）

通常価格(税別)： 26,400円 (税込価格：29,040円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

画像処理用ＬＥＤ照明　ダイレクトリングタイプ

通常価格(税別)： 48,000円 (税込価格：52,800円)

通常出荷日：在庫品1日目

画像処理用 LED照明のリング照明。ダイレクト・マルチ・ローアングルの3機種に...

詳細情報を確認する

光種類
可視光
本体種類
ダイレクトリングタイプ
光源
LED

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。

未確定：候補が22型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

規格表

型番		スペック
型番	色	起動電圧	定格電圧(V)	定格電流(mA)	消費電力(W)	色温度(K)	照度(Klux)MW/CM2	重量/g
EMVS-RL32-75-R	赤	15.5V±1V	最大24.5V	20-30	0.55-0.72	620-630	60-80	41.1
EMVS-RL32-75-W	白	15.5V±1V	最大24.5V	50-60	1.11-1.44	6000-7500	120-160	41.1
EMVS-RL32-75-B	青	15.5V±1V	最大24.5V	50-60	1.11-1.44	460-475	25-40	41.1
EMVS-RL50-60-R	赤	15.5V±1V	最大24.5V	49-60	1.1-1.4	620-630	50-90	69.4
EMVS-RL50-60-W	白	15.5V±1V	最大24.5V	98-120	2.38-3.1	6000-7500	120-160	69.4
EMVS-RL50-60-B	青	15.5V±1V	最大24.5V	90-110	2.03-2.64	460-475	15-25	69.4
EMVS-RL50-90-R	赤	15.5V±1V	最大24.5V	63-77	1.54-2	620-630	20-30	55.1
EMVS-RL50-90-W	白	15.5V±1V	最大24.5V	90-110	2.03-2.64	6000-7500	150-210	55.1
EMVS-RL60-00-R	赤	15.5V±1V	最大24.5V	30-35	0.65-0.84	620-630	25-35	53.5
EMVS-RL70-90-R	赤	15.5V±1V	最大24.5V	140-171	3.38-4.4	620-630	50-80	123
EMVS-RL70-90-W	白	15.5V±1V	最大24.5V	160-190	3.61-4.56	6000-7500	170-230	123
EMVS-RL70-90-B	青	15.5V±1V	最大24.5V	163-179	4.1-4.5	460-475	25-35	110
EMVS-RL74-30-W	白	15.5V±1V	最大24.5V	229-280	5.46-7.2	6000-7500	170-230	124
EMVS-RL74-60-R	赤	15.5V±1V	最大24.5V	102-124	2.46-3.2	620-630	70-100	122.8
EMVS-RL74-60-W	白	15.5V±1V	最大24.5V	153-187	3.69-4.8	6000-7500	150-210	122.8
EMVS-RL74-60-B	青	15.5V±1V	最大24.5V	229-280	5.46-7.1	460-475	45-65	124
EMVS-RL90-30-R	赤	15.5V±1V	最大24.5V	204-249	4.85-6.3	620-630	65-95	172.4
EMVS-RL90-70-R	赤	15.5V±1V	最大24.5V	229-280	5.46-7.2	620-630	70-100	170.8
EMVS-RL90-70-W	白	15.5V±1V	最大24.5V	381-466	9.23-12	6000-7500	170-230	170.8
EMVS-RL120-50-R	赤	15.5V±1V	最大24.5V	344-420	8.46-11	620-630	60-100	238
EMVS-RL120-50-W	白	15.5V±1V	最大24.5V	547-669	13.1-17	6000-7500	170-230	238
EMVS-RL120-90-W	白	15.5V±1V	最大24.5V	420-513	10-13	6000-7500	170-230	248.8

■対応電源：EMVS-PSNシリーズ

注文例	型式

	Type	―	色
	EMVS－RL50－60	―	R

概要仕様

■外形図

（単位：mm）

EMVS-RL50-60EMVS-RL50-90EMVS-RL70-90EMVS-RL74-60EMVS-RL74-30EMVS-RL90-70EMVS-RL120-50EMVS-RL32-75EMVS-RL60-00EMVS-RL90-30EMVS-RL120-90 LEDリング照明_白・赤・青（無料貸出対応）:関連画像

※EMVS-RL120-90は、2015年カタログ掲載の外形図に誤りがございます。本外形図が正しい寸法図となります。

■コネクタ型番
SMR-03V-B　黒色

EMVS-RLシリーズ　コネクタ1：+
2：NC
3：-

照明ケーブル、EMVS-EX3ケーブルのコネクタ
を切り取って、ばら線で使用の場合Red：+
Black：-

■想定寿命曲線（試験データ）
LEDリング照明_白・赤・青（無料貸出対応）:関連画像

※対象型式：EMVS-RL90-70
※試験データは寿命を保証するものではありません。

■EMI測定（試験データ）
LEDリング照明_白・赤・青（無料貸出対応）:関連画像

※対象型式：EMVS-RL90-70
※試験データは寿命を保証するものではありません。
※ノイズを更に抑えたい場合には、フェライトコアをご使用ください。
※JIS1806準拠

■照度

■マルチ　照度

型番リスト

表示件数

型番

照明色

照射方向

外形寸法 D（範囲）

(mm)

外形寸法 D

(mm)

消費電力（範囲）

(W)

消費電力

(W)

センター穴寸法 d（範囲）

(mm)

センター穴寸法 d

(mm)

高さ H（範囲）

(mm)

高さ H（伸縮タイプはMAX値）

(mm)

照射角

(度)

タイプ

RoHS?

最小発注数量

B(青)	斜光照明	30.1～50	32	1.1～2	2	5～20	7	20.1～30	21	75	ダイレクトリング	10	1個
R(赤)	斜光照明	30.1～50	32	1.1～2	1.3	5～20	7	20.1～30	21	75	ダイレクトリング	10	1個
W(白)	斜光照明	30.1～50	32	1.1～2	2	5～20	7	20.1～30	21	75	ダイレクトリング	10	1個
B(青)	斜光照明	50.1～80	54	1.1～2	2	20.1～30	22.5	20.1～30	22.5	60	ダイレクトリング	10	1個
R(赤)	斜光照明	50.1～80	54	1.1～2	1.3	20.1～30	22.5	20.1～30	22.5	60	ダイレクトリング	10	1個
W(白)	斜光照明	50.1～80	54	1.1～2	2	20.1～30	22.5	20.1～30	22.5	60	ダイレクトリング	10	1個
R(赤)	垂直投光	30.1～50	50	1.1～2	1.2	20.1～30	25	15.1～20	19	90	ダイレクトリング	10	1個
W(白)	垂直投光	30.1～50	50	2.1～3	2.16	20.1～30	25	15.1～20	19	90	ダイレクトリング	10	1個
R(赤)	斜光照明	50.1～80	60	1.1～2	1.04	20.1～30	30	5～15	9	0	ローアングル	10	1個
B(青)	垂直投光	50.1～80	70	3.1～4	3.6	30.1～40	36	15.1～20	19.5	90	ダイレクトリング	10	1個
R(赤)	垂直投光	50.1～80	70	2.1～3	2.34	30.1～40	36	15.1～20	19.5	90	ダイレクトリング	10	1個
W(白)	垂直投光	50.1～80	70	3.1～4	3.6	30.1～40	36	15.1～20	19.5	90	ダイレクトリング	10	1個
W(白)	斜光照明	50.1～80	74	3.1～4	3.6	30.1～40	40	15.1～20	20	30	ローアングル	10	1個
B(青)	斜光照明	50.1～80	74	2.1～3	2.6	30.1～40	35	15.1～20	20	60	ダイレクトリング	10	1個
R(赤)	斜光照明	50.1～80	74	1.1～2	1.68	30.1～40	35	15.1～20	20	60	ダイレクトリング	10	1個
W(白)	斜光照明	50.1～80	74	2.1～3	2.6	30.1～40	35	15.1～20	20	60	ダイレクトリング	10	1個
R(赤)	斜光照明	80.1～100	90	3.1～4	3.38	50.1～70	51	20.1～30	23	30	ローアングル	10	1個
R(赤)	斜光照明	80.1～100	90	4.1～5	4.03	40.1～50	44	20.1～30	22	70	ダイレクトリング	10	1個
W(白)	斜光照明	80.1～100	90	6.1～8	6.2	40.1～50	44	20.1～30	22	70	ダイレクトリング	10	1個
R(赤)	斜光照明	100.1～130	120	6.1～8	6.2	70.1～100	90	20.1～30	23	50	ダイレクトリング	10	1個
W(白)	斜光照明	100.1～130	120	10.1～20	10.32	70.1～100	90	20.1～30	23	50	ダイレクトリング	10	1個
W(白)	垂直投光	100.1～130	120	8.1～10	8.64	70.1～100	60	15.1～20	20	90	ダイレクトリング	10	1個

通常単価(税別) (税込単価)	通常出荷日

34,000円 ( 37,400円 )	在庫品1日目当日出荷可能
32,000円 ( 35,200円 )	在庫品1日目当日出荷可能
34,000円 ( 37,400円 )	在庫品1日目当日出荷可能
35,000円 ( 38,500円 )	在庫品1日目当日出荷可能
28,600円 ( 31,460円 )	在庫品1日目当日出荷可能
30,800円 ( 33,880円 )	在庫品1日目当日出荷可能
29,700円 ( 32,670円 )	在庫品1日目当日出荷可能
30,800円 ( 33,880円 )	在庫品1日目当日出荷可能
44,000円 ( 48,400円 )	在庫品1日目当日出荷可能
51,000円 ( 56,100円 )	在庫品1日目当日出荷可能
42,900円 ( 47,190円 )	在庫品1日目当日出荷可能
45,100円 ( 49,610円 )	在庫品1日目当日出荷可能
41,400円 ( 45,540円 )	在庫品1日目当日出荷可能
44,000円 ( 48,400円 )	在庫品1日目当日出荷可能
38,200円 ( 42,020円 )	在庫品1日目当日出荷可能
40,200円 ( 44,220円 )	在庫品1日目当日出荷可能
72,000円 ( 79,200円 )	在庫品1日目当日出荷可能
48,300円 ( 53,130円 )	在庫品1日目当日出荷可能
58,700円 ( 64,570円 )	在庫品1日目当日出荷可能
66,000円 ( 72,600円 )	在庫品1日目当日出荷可能
73,700円 ( 81,070円 )	在庫品1日目当日出荷可能
71,300円 ( 78,430円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

画像処理用 LED照明のリング照明。ダイレクト・マルチ・ローアングルの3機種に3色（赤・白・青）のラインナップをご用意。高品質・低価格の照明!!

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。

ココが特長

業界最安値の画像処理用LED照明のリング照明

青色を追加!!タイプもマルチ・ローアングルの2種類が新登場!!

●使用頻度の多い15タイプを標準在庫
●色は3種類の対応（赤・白・青）

他ラインナップも豊富!!こちらをクリック下さい!!

◆バー(面・角型バー)

◆同軸

◆低価格に間違いなし!!ドーム照明

◆スポット

無料貸出し申込書
//jp.misumi-ec.com/maker/misumi/el/service/freerent.html

ご注意

「EMVS-RL120-90」は2015年度カタログに掲載されている外形寸法図に誤りがあります。
正しい寸法図は当WEBページに掲載されている外形寸法図です。ご確認くださいますようお願いいたします。

EMVS-RL120-90（-W）	正	誤
内径	60mm	76mm
取り付けピッチ	90mm	106mm

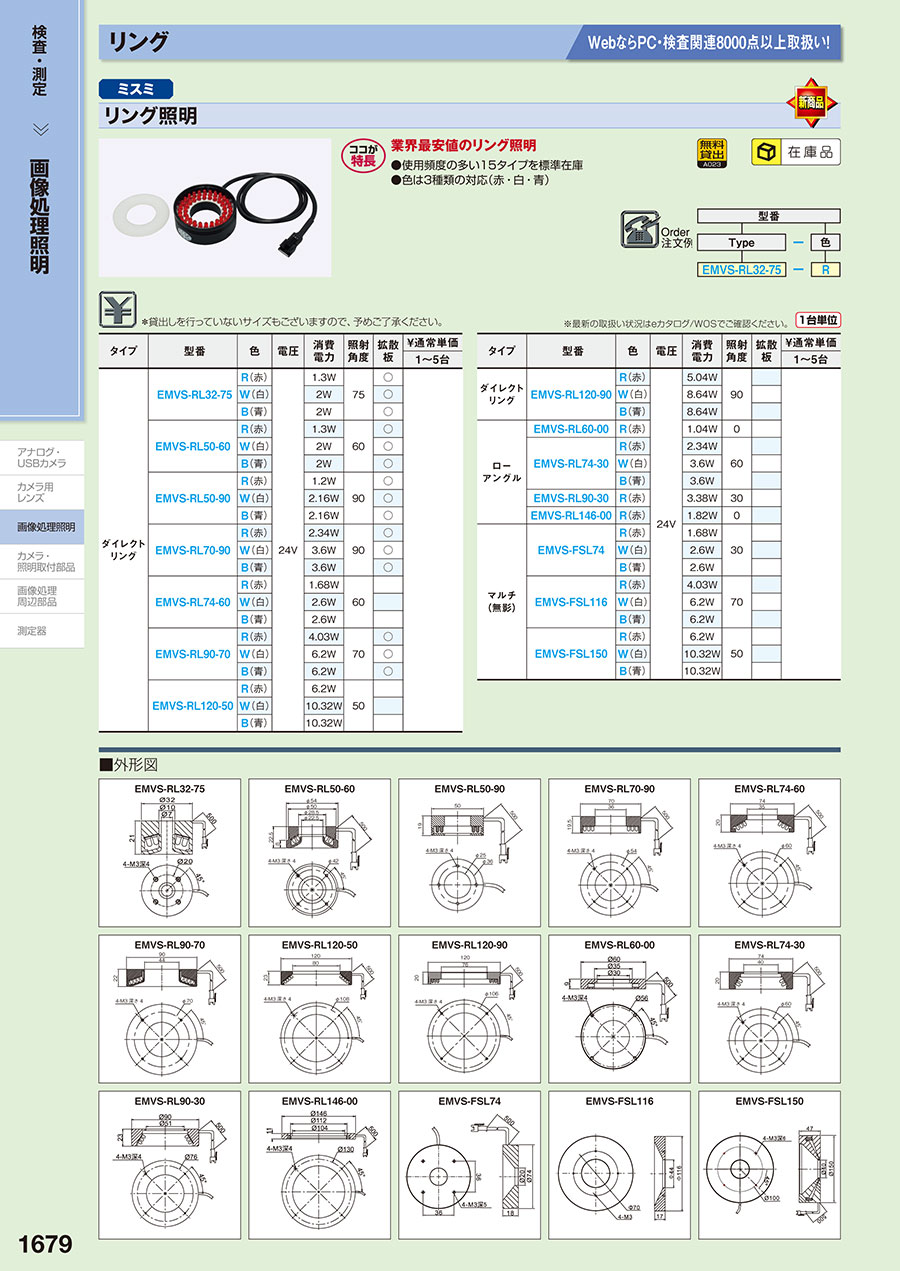

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
