ステンレス省スペース用ケーブルクランプ KSUSシリーズ

数量スライド割引
当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（4件）

通常単価(税別): 2,069円～3,371円

税込単価: 2,276円～3,708円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

鉄製省スペース用ウレタン付ケーブルクランプ KSシリーズ

4.4

通常価格(税別)： 1,978円 (税込価格：2,176円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

鉄製省スペースウレタン付きケーブルクランプ KMシリーズ

4.3

通常価格(税別)： 1,978円 (税込価格：2,176円)

通常出荷日：在庫品1日目

外部からのゴミやほこりの侵入を防止します。ケーブルの出入り口が広く作業性抜群で...

詳細情報を確認する

規格・仕様：

省スペース
ステンレス
２ＤＣＡＤ

材質
SUS304
本体板厚 (mm)
1.5
寸法縦 (mm)
60
寸法厚み・奥行き (mm)
20
塗装・表面処理
BA(ブライト・アニール)
ネジサイズ
M5

未確定：候補が4型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

規格表

型式

KSUS-100

型式	表面処理	重量 g

KSUS-60	BA	130
KSUS-100		175
KSUS-150		230
KSUS-220		310

外形図

（単位：ｍｍ）

KSUS-60	KSUS-100	KSUS-150

KSUS-220	取付穴加工図（共通）	断面図（共通）

・高さ方向の寸法はスチールタイプと異なります。

型式	サイズ
型式	ℓ1	ℓ2
KSUS-60	70	90
KSUS-100	120	130
KSUS-150	170	180
KSUS-220	240	250

[ ! ] ℓ1サイズは、パネルの開口寸法となります。
ℓ2サイズは、取付ピッチとなります。
[ ! ] 止めねじ(M4)は付属しておりません。

使用イメージ　

全てステンレス素材です

概要仕様

基本仕様
■本体

材　質	SUS304
板　厚	1.5mm

■CRスポンジ

見掛け密度	0.18±0.03g/cm³	圧縮永久歪	30％
硬度	10±5	使用可能温度	-20~80℃
引張り強さ	0.39MPa以上	吸水率	5％以下
伸び	150％以上	色	黒
圧縮応力	300~600gf/cm²	難燃性	UL94 HF-1

■表面仕上げ

BA(ブライト・アニール)

きれいな光沢のある表面

型番リスト

表示件数

型番

特徴

寸法横

(mm)

RoHS?

最小発注数量

開口部横寸法60mm	80	10	1個
開口部横寸法100mm	120	10	1個
開口部横寸法150mm	170	10	1個
開口部横寸法220mm	240	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,069円 ( 2,276円 )	在庫品1日目当日出荷可能
2,457円 ( 2,703円 )	在庫品1日目当日出荷可能
2,982円 ( 3,280円 )	在庫品1日目当日出荷可能
3,371円 ( 3,708円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

外部からのゴミやほこりの侵入を防止します。ケーブルの出入り口が広く作業性抜群です。

【ココが特長】
ステンレスタイプのケーブルクランプ
●製品の奥行きと幅はスチール
省スペースタイプと同じです。
●金属部材全てがステンレスです。

【ご注意】
・防水防塵構造ではありません。
・屋内での使用をお勧めします。
・高さ方向の仕様はスチールタイプと異なります。下記外形図にてご確認下さい。
・表面に保護シートを貼ったまま出荷します。

カタログ

商品TOP

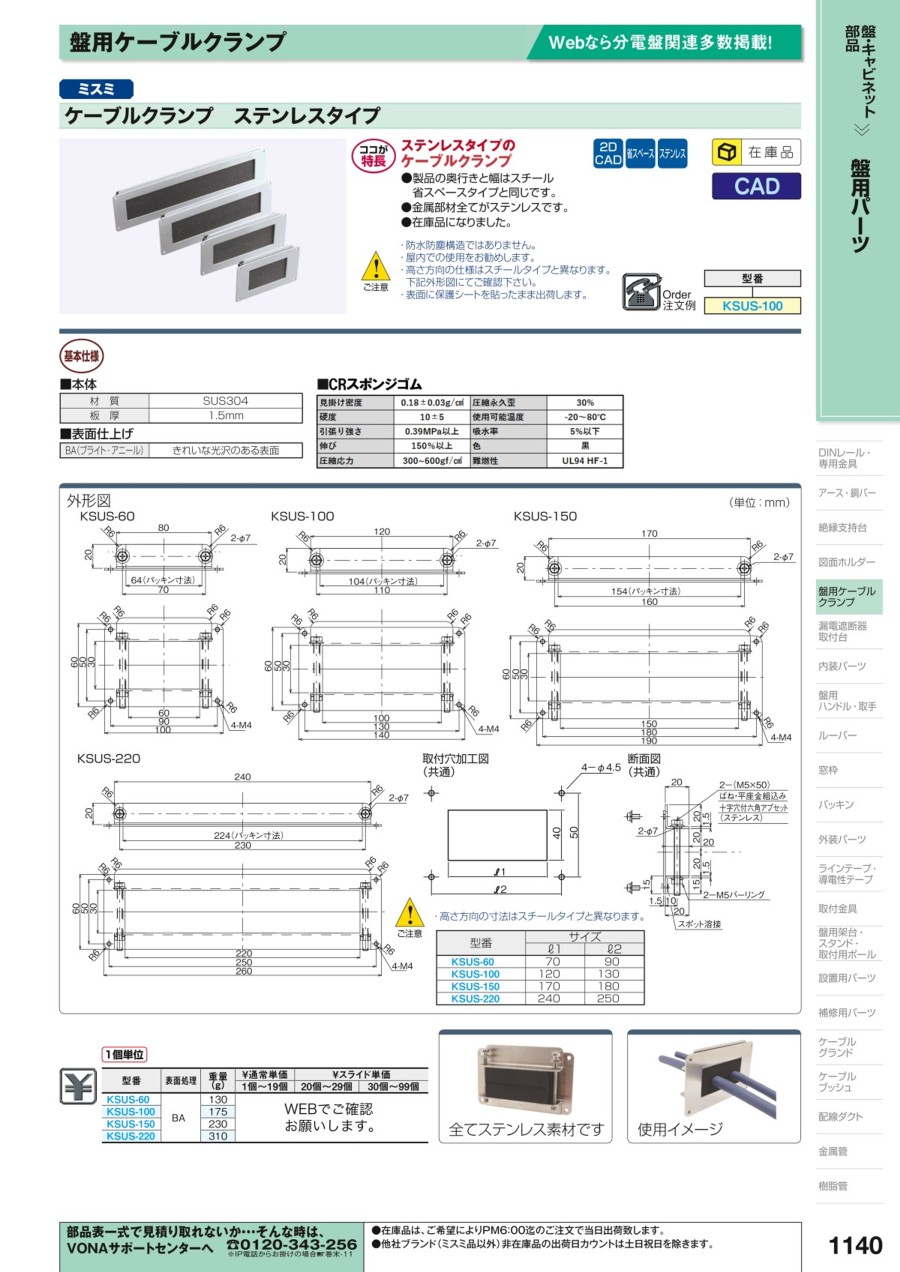

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ステンレス省スペース用ケーブルクランプ KSUSシリーズのレビュー

4.5平均満足度：4.54件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

制御盤外線入線口に

満足度：5.02019/11/08

盤製作のたびに本器は毎回使用しています。外線の径を深く考えずにすむため、設計が楽になります。ウレタンで密閉されるため...もっと読む

0人が参考にしています。

制御盤の線の出入れ口用

満足度：4.02019/06/04

ウレタンで穴を塞ぐ事が出来る為、制御盤の開口部の見た目が良くなります。。ただし、スチール製の物とは穴加工寸法が異なる為、...もっと読む

0人が参考にしています。

制御盤内に配線

満足度：4.02019/01/22

クッションゴムとボルトで配線が固定でき、制御盤の密閉性は上がります。

0人が参考にしています。

制御BOXのケーブル出しに。

満足度：5.02018/11/30

モーターケーブルをコネクタ付で手配した為、通常のシールでは取り回しが出来なくなりました。ウレタンゴムによる固定がしっか...もっと読む

0人が参考にしています。
