鉄製 フリーサイズ 架台 HSCBシリーズ
- 通常単価(税別)
- -
- 税込単価
- -
RJSA、HJSAシリーズの自立盤ボックスに適合する架台です！ボックスの扉開閉...
詳細情報を確認する商品仕様
|
|
【ボックス穴加工サービスのご案内】
|
|
| |||||
|
|
|
| お手持ちの穴加工図面で特注見積お受けします！ |
| 詳細は上記「特注見積もりのご案内」ボタンからご確認ください。 |
規格表
追加工・オプション
追加工
| 追加工コード | 加工内容 |
| CB | B/D面に外部取付け金具を溶接 |
開口加工コード
H≧200の場合、架台の4側面を最大開口サイズに開口し、パネル（t=1.6mm）を取り付け可能です。
→絞り込み条件内パラメータ入力したうえ、追加工・オプションより開口加工コードを選択ください。
例：HSCB-600-200-270-G ←4面に穴加工無し
HSCB-600-200-270-G-AL ←4面に穴加工+パネルが付きます
※パネルに穴加工を実施する場合は、上記【特注お見積りについて】にてお問合せください。
加工内容により加工不可の場合がございます。
| 開口加工 コード | 加工内容 | ||
| 加工内容 | 開口部 | 開口部取付パネルの外形寸法 | |
| S | 長さが短い1面のみ | B面 | 幅×高さ：D1-80×H-60 |
| L | 長さが長い1面のみ | A面 | 幅×高さ：W-170×H-60 |
| SS | 長さが短い2面両方 | B面D面 | 幅×高さ：D1-80×H-60 |
| LL | 長さが長い2面両方 | A面C面 | 幅×高さ：W-170×H-60 |
| SL | 長さが長い面と短い面の両方 | A面B面 | 幅×高さ(A)：W-170×H-60、幅×高さ(B)：D1-80×H-60 |
| LS | 長さが長い面と短い面の両方 | A面D面 | 幅×高さ(A)：W-170×H-60、幅×高さ(D)：D1-80×H-60 |
| EL | 長さが短い1面以外の3面 | A面B面C面 | 幅×高さ(A/C)：W-170×H-60、幅×高さ(B)：D1-80×H-60 |
| ES | 長さが長い1面以外の3面 | A面B面D面 | 幅×高さ(A)：W-170×H-60、幅×高さ(B/D)：D1-80×H-60 |
| AL | 4面全て加工 | A面B面C面D面 | 幅×高さ(A/C)：W-170×H-60、幅×高さ(B/D)：D1-80×H-60 |
※SL：A面とB面に穴加工+パネルが付きます
本商品の稼働日は土曜・祝日を含みません。
詳細な出荷日はWOS(Web Order System)にてご確認ください。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
RJSA、HJSAシリーズの自立盤ボックスに適合する架台です！ボックスの扉開閉操作性が抜群。
ご注意
横幅1mm単位で指定可能の
フリーサイズ架台
●RJSA、HJSAシリーズの自立盤ボックスに適合する架台です。
●市販メーカー品の自立盤ボックスにも適合可能です。（本体のDサイズにご注意ください）
●板厚2.3mmながら独自構造で十分な堅牢性を実現。
●入線口の穴加工の有無に関わらず最短3日目出荷。＊1
・自立盤内に取付ける機器の重量や位置により台風や地震などの際に転倒する恐れがあります。
・所定のアンカーボルトの他にも転倒防止の処理を必要に応じて実施ください。
＊1：加工内容・台数によって納期が異なる場合もあります。
10個までの数量は、即見積・即注文可能！
下記窓口へ穴加工図面を送付ください。
推奨データ：PDF、CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
ミスミボックス特注見積センター：box@misumi.co.jp

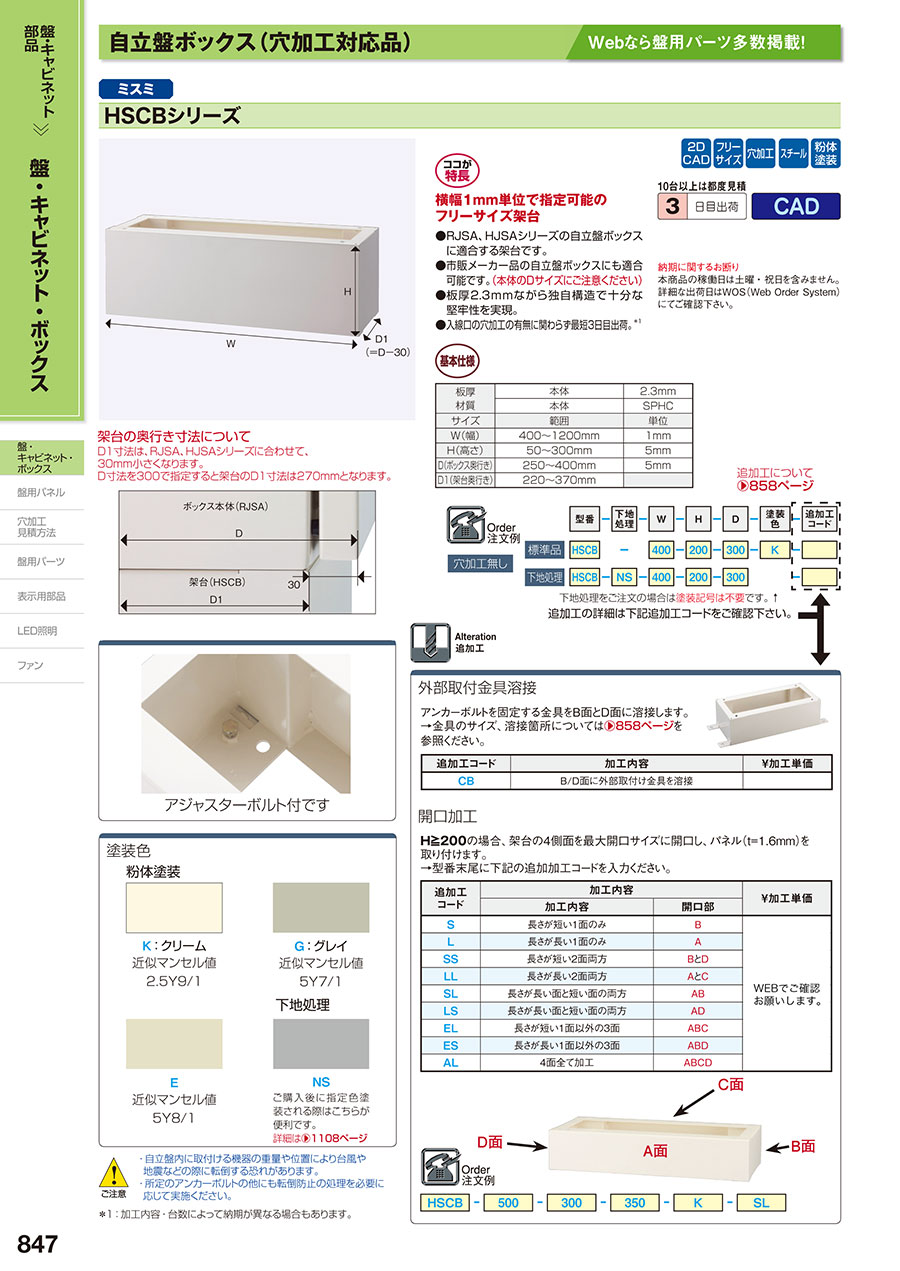

外形図
外形図
カタログ
商品担当おすすめ
ミスミからのコメント
この度は表記がわかりにくく、ご迷惑をおかけし申し訳ございません。 商品ページの表記を見直すとともに、CADダウンロードのzip内にも気づきテキストを格納いたします。 今後ともご愛顧くださいます様、よろしくお願いいたします。
