鉄製 フリーサイズ 制御ボックス 自立盤 ハンドル HJSAシリーズ

鉄製 フリーサイズ 制御ボックス 自立盤 ハンドル HJSAシリーズ
  • 架台は付属しておりません
  • 架台は付属しておりません
規格・仕様：
  • スチール
  • フリーサイズ
  • ２ＤＣＡＤ
  • 粉体塗装
未確定：候補が2型番あります。
数量：

商品仕様

【基本仕様】
 板厚材質
扉H1700以下 t1.6/H1700以上 t2.3SPHC
本体H1700以下 t1.6/H1700以上 t2.3SPHC
中板t2.3SPHC
サイズ範囲単位
W（幅）600～1000mm10mm
H（高さ）1000～1900mm10mm
D（奥行）250～400mm10mm
備考D≦W、D≦Hの場合のみ製作可能
Wが800mm以上は両開き（観音開き）
防水、耐塵仕様ではありません。(IP規格非対応)※
[ ! ]※屋外使用の場合は、スチール・ステンレスボックスの
     絞込み条件「保護機能(耐環境性)」より選定ください。
外形図、詳細図は（>>こちら）、穴加工有効寸法は（>こちら）をご確認ください。
[ ! ] 本シリーズのCADデータは商品特徴を表しており、全ての寸法のCADデータをご準備しておりません。あくまで参考図面となります。3DCADデータご用意はございません。




その他、加工に関するお問い合わせは以下リンクから
特注お見積もりについて
Q&A
ボックス商品の仕様に関する
問い合わせ窓口

特注お見積もりとは・・・

  • 特殊な穴形状・加工可能範囲外への加工、中板追加（扉・底面等）
  • 穴加工サービスでは指示できない加工、穴数が多く設計が困難な場合

お手持ちの穴加工図面で特注見積お受けします！
詳細は上記「特注見積もりのご案内」ボタンからご確認ください。

規格表

  型番‐下地処理‐W‐H‐D‐塗装色‐追加工コード
標準品 HJSA ‐ 700‐1200‐300‐Ｋ‐ET
下地処理 HJSA‐NS‐700‐1200‐300 ‐ ET
[ ! ] 穴加工は特注対応のみとなります。特注お見積りよりご相談ください。
[ ! ] 過去ご設計頂きました型番を、見積・注文画面の型番へ直接ご入力頂きますとご注文可能です。
納期に関するお断り
本商品の稼働日は土曜・祝日を含みません。
詳細な出荷日はWOS(Web Order System)にてご確認ください。
規格一覧
フリーサイズスタンダード自立盤ボックス HJSAシリーズ:関連画像
フリーサイズスタンダード自立盤ボックス HJSAシリーズ:関連画像
DHW
600～700710～790800～890900～1000
片開き両開き
250～3001000～1100○○○○
1110～1200○○○○
1210～1300○○○○
1310～1400○○○○
1410～1500○○○○
1510～1600○○○○
1610～1700○○○○
1710～1800○○○○
1810～1900○○○○
310～3501000～1100○×××
1110～1200○×××
1210～1300○×××
1310～1400○×××
1410～1500○×××
1510～1600○×××
1610～1700○×××
1710～1800○×××
1810～1900○×××
360～4001000～1100○×××
1110～1200○×××
1210～1300○×××
1310～1400○×××
1410～1500○×××
[ ! ] D≦W、D≦Hの場合のみ製作可能
   D＞W、D＞Hをご希望の場合は、特注お見積りへご相談ください。

追加工

追加工コード追加工内容加工詳細
1AN内部部品なし接地端子・中板・中板取付金具無し
BN中板・中板取付金具無し中板・中板取付金具無し
NN中板無し中板のみ無し
2ET扉裏面接地端子溶接扉裏の指定位置※に設置端子を溶接
LET左扉裏面接地端子溶接左扉裏の指定位置※に設置端子を溶接
LZH左扉図面ホルダー取付左扉指定取付位置にボス溶接し図面ホルダーを取付出荷
PDパッキン同梱パッキンを貼り付けずに商品に同梱して出荷
TL扉逆開き片開き：扉を逆方向に開く仕様に変更両開き：左扉が先に開く仕様に変更
ZH右扉図面ホルダー取付右扉指定取付位置にボス溶接し図面ホルダーを取付出荷
[ ! ] 追加工の詳細は（>>こちら）をご確認ください。
[ ! ] ※取付位置のご指定はできません。

概要仕様

使用方法

ボックス上部内側
ボックス下部構造（開口プレート閉状態）
下面開口プレートを取り外した状態
接地端子付近（M8×2）
扉裏構造（カンヌキ棒ありの場合）
塗装色

粉体塗装

K：クリーム
近似マンセル値
2.5Ｙ9/1		G：グレイ
近似マンセル値
5Ｙ7/1		E
近似マンセル値
5Ｙ8/1


下地処理


※ご購入後に指定色塗装される際はこちらが便利です
NS
[ ! ] 塗料補修が必要な場合、補修ペンをご購入ください。例）5Y7/1の場合、型番：REP-G （>>こちら）
[ ! ] 中板の塗装も対応しております。
[ ! ] 上記以外の塗装色は標準対応しておりません。
■部材
ハンドル中板蝶番パッキンアイボルト
キーNo：200（2個付属）ボックス外径寸法：W-80mm
ボックス外径寸法：H-90mm		タキゲン製
型番：B-520-A-6		材質：NR(天然ゴム)スポンジM12
ナット、バネ座金、平座金
キー型番：KEY200（>>こちら）
ハンドル型番：MFL-110（>>こちら）
※中板浮き高さ29mmの4方向曲げ
※方眼シールはついておりません
ー
※単品販売しておりません。※各2個は袋に入れ同梱

型番リスト

表示件数
  • 1
    • 型番
    HJSA-[600-1000/10]-[1000-1900/10]-[250-400/10]-[E,G,K]
    HJSA-NS-[600-1000/10]-[1000-1900/10]-[250-400/10]

    外形寸法W 横(幅)

    (mm)

    外形寸法H 縦(高さ)

    (mm)

    外形寸法D 奥行(厚み)

    (mm)

    塗装色

    表面処理

    		RoHS?最小発注数量
    600 ～ 1000
    1000 ～ 1900
    250 ～ 400
    クリーム（2.5Y9/1） / グレー（5Y7/1） / E（5Y8/1）
    なし
    10
    1個
    600 ～ 1000
    1000 ～ 1900
    250 ～ 400
    -
    下地処理
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    -
    ( - )
    3日目
    -
    ( - )
    3日目
  • 1

    • 詳細情報

    基本情報

    高さMAX1900ｍｍまで製作可能、スチール製の自立盤ボックス!


    【ご注意】
    新型肺炎の影響によりハンドルの供給が安定しないため、一時的にH-85ハンドルに変更する場合がございます。ハンドルのご指定はいただけません。
    予めご了承ください。
    各商品の仕様は以下リンクよりご確認ください。
    ハンドル型番：MFL-110
    ハンドル型番：H-85

    大口注文もお任せください！
    10個までの数量は、即見積・即注文可能！

    【納期短縮】穴加工無し品の納期を５日目出荷から３日目出荷へ短縮しました。
    ※穴加工品は５日目出荷となります。

    高さ1900mmまで対応可能
    ●大型盤特有の多様な穴加工に対応します
    ●穴加工込みで最短5日目出荷
    架台は付属しておりません。
    →架台HSCBシリーズ（P847）を別途ご注文ください。


    ・自立盤内に取付ける機器の重量や位置により台風や地震などの際に転倒する恐れがあります。
    ・架台に取付けた上で、所定のアンカーボルトの他にも転倒防止の処理を必要に応じて実施ください。
    ・大きな開口加工を行いますと、筐体としての強度が保持できない可能性がございます。

    お手持ちの穴加工図面で特注見積お受けします！
    下記窓口へ穴加工図面を送付ください。
    推奨データ：PDF、CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
    ミスミボックス特注見積センター：box@misumi.co.jp

    共通仕様

    フリーサイズ自立盤ボックス・架台

    追加工について
    HJSA／FDLA／FJSA／FJTAシリーズ

    ボックス本体に穴加工せずに追加工オプションを指示する場合
    ●穴加工がない場合
    　・注文例に従って型式末尾に追加工コードを入力ください。
    ・追加工を入れたボックス単価
    ・納期
    　追加工を指示しても最短3日目出荷いたします
    追加加工コード追加加工内容加工詳細加工単価
    PDパッキン同梱パッキンを貼り付けずに商品に同梱して出荷¥0
    HD中板方眼シール同梱中板の方眼シールを貼り付けずに商品に同梱して出荷¥0
    AN内部部品なし接地端子・中板・中板取付金具無し¥0
    BN中板・中板取付金具無し中板・中板取付金具無し¥0
    NN中板無し中板のみ無し¥0
    NM中板折り曲げ600mm以下の中板の四方を折り曲げる¥2,350
    TL扉逆開き片開き扉の開き方向を変更¥3,850
    ※一部のシリーズでは図面ホルダーの取付にも対応します
    ※FDLAシリーズでは追加工 NN、NMに対応しておりません
    ※追加工コード HDはHJSA、FDLAシリーズには対応しておりません

    ●穴加工ありの場合
    Web見積メール&FAX見積 にて商品型式をおとりください。

    追加工基本料金

    基本料金¥1,500
    ＊Web見積割引500円引き、1,000円で対応します。
    ※穴加工に加えて左の追加工オプションを追加されたい場合は
    メール&FAX見積 をご利用ください。

    Web見積 の穴加工単価一例

    WOS会員さま限定でWeb設計ボックスで穴加工したボックスがお見積できます。
    見積方法の詳細をご覧ください。
    ・穴加工を入れたボックス単価
    ・納期
    　穴加工を指示しても最短3日目出荷いたします

    丸穴加工

    丸穴サイズサイズ指定単位誤差範囲（mm）加工単価
    2.0〜31.9mm0.1mm±0.2¥120
    32〜60mm1.0mm+0.4
    -0.2    		¥200
    61〜120mm1.0mm+0.8
    -0.2    		¥320
    121mm〜1.0mm+0.8
    -0.2    		¥650
    ＊公差は、塗装塗膜の状況により若干異なります。
    ＊加工する穴が接近する場合は、2mm以上の間隔をあけてご設計ください。

    ボス溶接加工

    ボスサイズ有効ネジ高さボス高さ加工単価
    M47.5mm12mm¥280
    M56.8mm12mm¥300
    M815.0mm15mm¥470

    タップ穴加工

    サイズ加工単価
    M3¥230
    M4¥250

    角穴加工

    角穴サイズ（mm）5〜30.030.1〜60.060.1〜130131〜
    誤差範囲（mm）±0.2+0.3
    -0.2    		+0.3
    -0.2    		+0.3
    -0.2
    ＊公差は、塗装塗膜の状況により若干異なります。
    ＊加工する穴が接近する場合は、2mm以上の間隔をあけてご設計ください。
    （サイズ単位：mm）
     5〜5051〜100101〜200201〜300301〜400
    5〜50¥270¥330¥380¥430¥480
    51〜100¥330¥380¥430¥480¥570
    101〜200¥380¥430¥480¥570¥620
    201〜300¥430¥480¥570¥620¥670
    301〜400¥480¥570¥620¥670¥720

    メール&FAX見積 の穴加工単価一例

    穴加工図面をボックス見積センターへメールまたはFAXで見積依頼してください。
    穴加工と扉逆開き／中板追加などにご対応できます。

    ボックス内部への中板追加

    ■扉・側面用の中板
    板厚1.6mm　折り曲げ無し　方眼シール無し　M5ボス止め
    （サイズ単位：mm）
    ヨコ
    タテ
    		73～199200～299300～399400～499500～599600～672
    140～299¥5,200¥5,390¥5,570¥5,750¥5,940¥6,100
    300～399¥5,320¥5,570¥5,820¥6,060¥6,310¥6,490
    400～499¥5,450¥5,750¥6,060¥6,370¥6,680¥6,920
    500～599¥5,570¥5,940¥6,310¥6,680¥7,050¥7,340
    600～699¥6,400¥6,830¥7,260¥7,700¥8,130¥8,440
    700～799¥6,520¥7,020¥7,510¥8,000¥8,500¥8,860
    800～940¥6,700¥7,300¥7,870¥8,430¥9,050¥9,470
    ■底面用の中板
    板厚2.3mm　折り曲げ無し　方眼シール無し　M8ボス止め
    （サイズ単位：mm）
     170〜199200〜299300〜399400〜499500〜599600〜699700〜799800〜920
    120〜199¥7,150¥7,260¥7,420¥7,560¥7,710¥7,880¥8,030¥8,220
    200〜320¥7,320¥7,550¥7,780¥8,010¥8,280¥8,520¥8,760¥9,050

    追加工について
    HSCB／FSCB／FTCBシリーズ

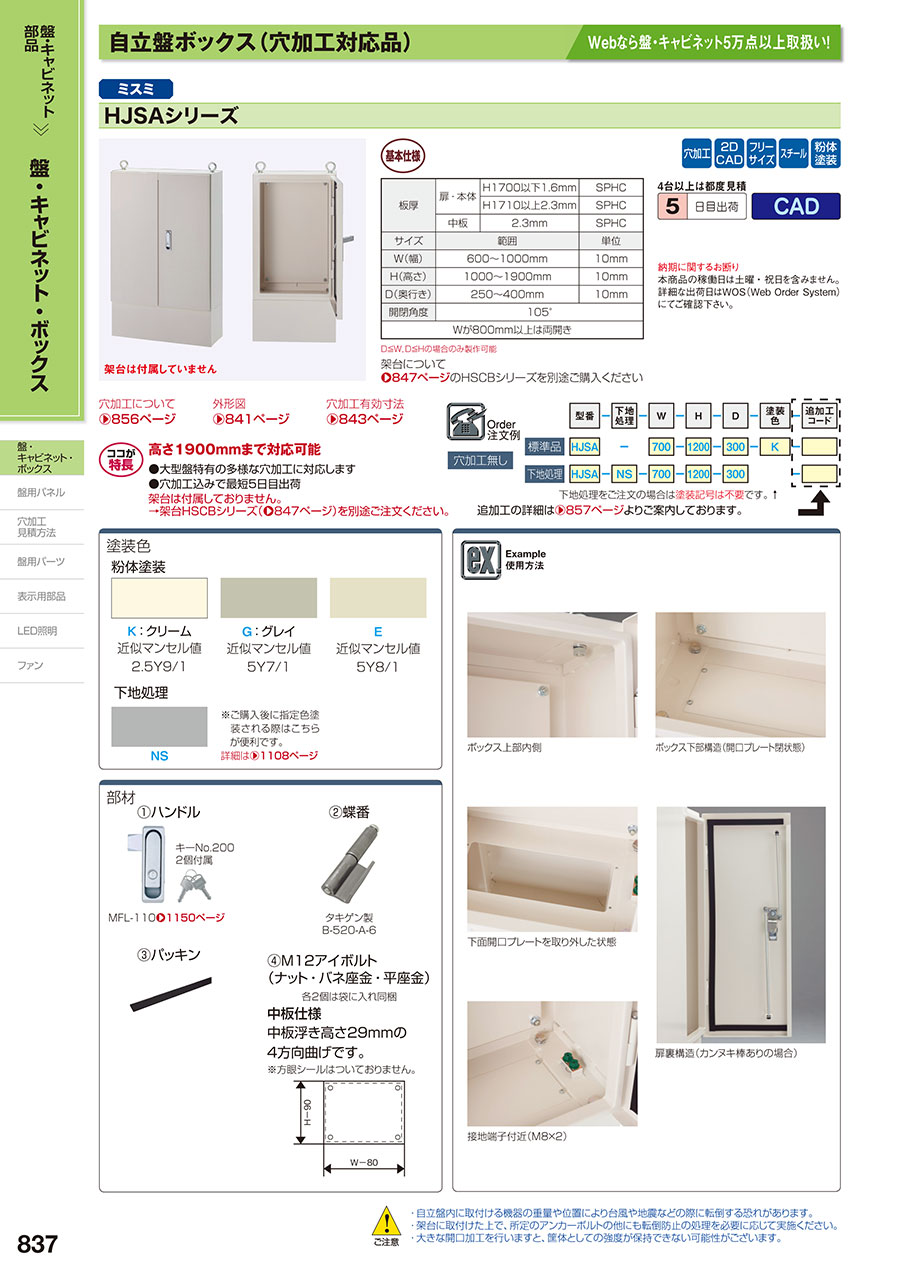

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    Loading...

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    鉄製 フリーサイズ 制御ボックス 自立盤 ハンドル HJSAシリーズのレビュー
    この商品のレビューはありません

    よくあるご質問（FAQ）

    Q穴加工の指定方法を教えて下さい。
    A
    下記URLををご参照ください。
    https://jp.misumi-ec.com/maker/misumi/el/service/box/
