未確定：候補が4型番あります。

  • 本体板厚(mm)

    ~mm

  • 四隅取付用穴径（E穴）

    ~mm

  • 寸法 奥行 D(mm)

    ~mm
      [51-100/1mm単位]

    • 寸法 横 W(mm)

      ~mm
        [100-800/1mm単位]

      • 寸法 縦 H(mm)

        ~mm
          [50-1000/1mm単位]

        • 出荷日

          • すべて
          • 3日以内
        ミスミ

        【穴加工無料】無塗装パネル2方向深曲げ 高耐食溶融めっき鋼板 RNKDA

        【穴加工無料】無塗装パネル2方向深曲げ 高耐食溶融めっき鋼板 RNKDA
        規格・仕様：
        • スチール
        • ステンレス
        • フリーサイズ
        • Ｗｅｂボックス

        ご注意

        • 2024年2月26日以降初めて「ボックス穴加工サービス」をご利用されるお客様につきましてはキャッシュクリア実施後、ご利用をお願いいたします。（キャッシュクリア方法はこちら）
        • ボックス穴加工サービスをご利用いただく場合はE穴を「なし」と指定してください。
        • 本商品は無塗装品のため、一部バリや加工傷が残ってしまう場合がございます。予めご了承ください。
        • 外形寸法公差はJISB0408「金型プレス加工品の普通寸法公差」C級を採用しております。
        • 商品画像（材質：ステンレス）は、イメージとなります。
          実際の商品とは材質、色あいが異なりますのでご注意ください
        未確定：候補が4型番あります。
          • ボックス穴加工サービスはこちらの型番ではご利用いただけません。
          数量：

          商品仕様

          【基本仕様】
           板厚材質
          パネルt1.6またはt2.3高耐食溶融めっき鋼板
          （Zn-AI-Mg合金めっき鋼板）
          サイズ範囲単位
          W（幅）100～800mm1mm
          H（高さ）50～1000mm1mm
          D（奥行）51～100mm1mm




          その他、加工に関するお問い合わせは以下リンクから
          特注お見積もりについて
          Q&A
          ボックス商品の仕様に関する
          問い合わせ窓口
          お手持ちの穴加工図面で特注見積お受けします！
          詳細は上記「特注見積もりのご案内」ボタンからご確認ください。

          ◆加工穴の普通寸法許容差
          JISB0408「金属プレス加工品の普通寸法公差」のB級を参考とする
                                              単位：mm
          加工穴寸法の区分寸法許容差
           6以下±0.1
          6を超え30以下±0.2
          30を超え120以下±0.3
          120を超え400以下±0.5
          400を超え1000以下±0.8
          1000を超え　 　2000以下±1.2
          ※本基準は鋼材に対する寸法公差となります。塗装品につきましては塗装の膜厚を考慮の上、設計をお願い申し上げます。



          規格表

            パネルタイプ 穴加工 W H D E穴 穴加工コード
          標準品E穴あり

          RNKDA16

          		   234 567 89 E3
          E穴なしRNKDA16   234 567 89 EN
          ボックス
          穴加工サービス          		RNKDA16 PS 234 567 89 EN WB□□□□□□□□□□
          ※ボックス穴加工サービスをご利用いただく場合、E穴は「EN」をご選択ください
          納期に関するお断り
          本商品の稼働日は土曜・祝日を含みません。
          詳細な出荷日はWOS(Web Order System)にてご確認ください。
          無塗装パネル2方向深曲げ　高耐食溶融めっき鋼板・ステンレス RNKDA:関連画像
          無塗装パネル2方向深曲げ　高耐食溶融めっき鋼板・ステンレス RNKDA:関連画像
          無塗装パネル2方向深曲げ　高耐食溶融めっき鋼板・ステンレス RNKDA:関連画像
          本商品は無塗装商品のため、裏面に加工傷やバリが残る場合がございます。予めご了承ください。

          型番リスト

          表示件数
        • 1
          • 型番
          RNKDA16-[100-800/1]-[50-1000/1]-[51-100/1]-E[3,4,5,6,8,10]
          RNKDA16-[100-800/1]-[50-1000/1]-[51-100/1]-EN
          RNKDA23-[100-800/1]-[50-1000/1]-[51-100/1]-E[3,4,5,6,8,10]
          RNKDA23-[100-800/1]-[50-1000/1]-[51-100/1]-EN

          本体板厚

          (mm)

          四隅取付用穴径（E穴）

          寸法 奥行 D

          (mm)

          寸法 横 W

          (mm)

          寸法 縦 H

          (mm)

          		RoHS?最小発注数量
          1.6
          3 ～ 10
          51 ～ 100
          100 ～ 800
          50 ～ 1000
          10
          1個
          1.6
          なし
          51 ～ 100
          100 ～ 800
          50 ～ 1000
          10
          1個
          2.3
          3 ～ 10
          51 ～ 100
          100 ～ 800
          50 ～ 1000
          10
          1個
          2.3
          なし
          51 ～ 100
          100 ～ 800
          50 ～ 1000
          10
          1個
          通常単価(税別) (税込単価)
          通常出荷日
          -
          ( - )
          3日目
          -
          ( - )
          3日目
          -
          ( - )
          3日目
          -
          ( - )
          3日目
        • 1

          • 詳細情報

          基本情報

          低価格,曲げの長い2方向曲げパネルです。
          無塗装、錆にくい材質です。
          電気抵抗が低く、導電性があります。

          ご注意

          • 2024年2月26日以降初めて「ボックス穴加工サービス」をご利用されるお客様につきましてはキャッシュクリア実施後、ご利用をお願いいたします。（キャッシュクリア方法はこちら）
          • ボックス穴加工サービスをご利用いただく場合はE穴を「なし」と指定してください。
          • 本商品は無塗装品のため、一部バリや加工傷が残ってしまう場合がございます。予めご了承ください。
          • 外形寸法公差はJISB0408「金型プレス加工品の普通寸法公差」C級を採用しております。
          • 商品画像（材質：ステンレス）は、イメージとなります。
            実際の商品とは材質、色あいが異なりますのでご注意ください

          大口注文もお任せください！
          20個までの数量は、即見積・即注文可能！


          低価格 曲げの長い2方向曲げパネルです
          ●無塗装、錆にくい材質です。
          ●電気抵抗が低く、導電性があります。
          ・塗装がないためベンダーの折り曲げ痕がみえる場合があります
          ・加工断面は時間の経過により黒変色することがあります
          ・高耐食溶融めっき鋼板は特性上、溶接加工には向きません
          ・ステンレスタイプのヘアラインの向きは指定できません




          無塗装パネル2方向深曲げ　高耐食溶融めっき鋼板・ステンレス RNKDA:関連画像無塗装パネル2方向深曲げ　高耐食溶融めっき鋼板・ステンレス RNKDA:関連画像

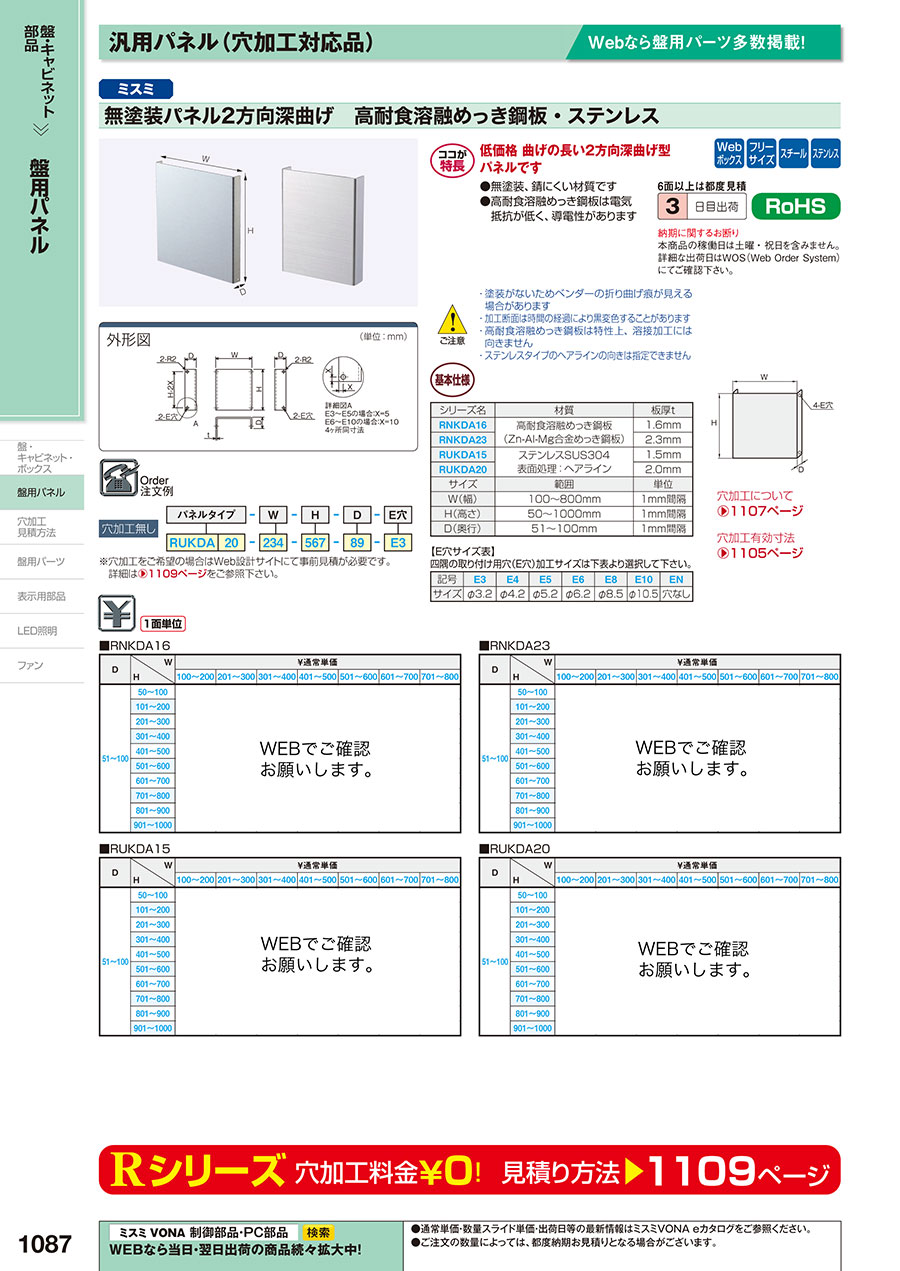

          カタログ

          • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

          EC-1087

          商品担当おすすめ

          • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

          【穴加工無料】無塗装パネル2方向深曲げ 高耐食溶融めっき鋼板 RNKDAのレビュー
          この商品のレビューはありません

          よくあるご質問（FAQ）

          Q穴加工の指定方法を教えて下さい。
          A
          下記URLををご参照ください。
          https://jp.misumi-ec.com/maker/misumi/el/service/box/
          QWeb設計ボックスサイトの使用方法を教えてください。
          A
          下記URLををご参照ください。
          https://jp.misumi-ec.com/maker/misumi/el/service/box/
          Q図面が手元にありますが、どこに送信すればよいですか？
          A
          申し訳ございません。Rシリーズの穴加工はメール、またはFAXでのお見積をお受けしておりません。Web設計ボックスサイトをご利用ください。
