【穴加工無料】ステンレス フリーサイズ 制御ボックス パチン錠 RSUSCシリーズ
![【穴加工無料】ステンレス フリーサイズ 制御ボックス パチン錠 RSUSCシリーズ RSUSC-[100-400/1]-[100-400/1]-[60-350/5]-H](https://content.misumi-ec.com/image/upload/t_product_main/t_misumi_wm/v1/p/jp/product/series/110400388820/110400388820_001.jpg)
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：3日目
扉裏パッキンのない超低価格ステンレス製パチン錠タイプのボックス
- 本商品は扉の蝶番を、溶接加工ではなく、ねじ止め固定することでコストを削減しております。
一方、蝶番が溶接加工ではないため、部品の重量によっては、扉が垂れ下がる場合がございます。
扉垂れ下がりを抑えた商品をご希望のお客様は、以下蝶番溶接品をご検討いただけますと幸いです。
■材質：スチール
FSPシリーズ（https://jp.misumi-ec.com/vona2/detail/110500171030/） ※水切りなし
FSBシリーズ（https://jp.misumi-ec.com/vona2/detail/110500155630/） ※水切りあり
■材質：ステンレス
FSUSBシリーズ（https://jp.misumi-ec.com/vona2/detail/110500154840/） ※水切りあり
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
RSUSC-[100-400/1]-[100-400/1]-[60-350/5]-Hの仕様・寸法情報
用途
制御・中継
材質
ステンレス
外形寸法W 横(幅)(mm)
100 ～ 400
外形寸法H 縦(高さ)(mm)
100 ～ 400
外形寸法D 奥行(厚み)(mm)
60 ～ 350
穴加工対応
Web設計対応
開閉形状
パチン錠
基板・中板
鉄製
保護機能(耐環境性)
無
板厚（本体）(mm)
1.2
板厚（扉・カバー）(mm)
1.2
板厚（中板）(mm)
1.6
表面処理
ヘアライン
代表規格
なし
chemSHERPA
調査中
商品仕様
【基本仕様】
外形図・詳細図、穴加工有効寸法は（>>こちら）をご確認ください。
|
|
|
【ボックス穴加工サービスのご案内】
|
|
| |||||
|
|
|
その他、加工に関するお問い合わせは以下リンクから
|
|
|
・穴加工サービスでは指示できない加工や穴位置・角度指定、穴数が多く設計が困難な場合
・中板の曲げ加工、取付足の追加、図面からの特注依頼など
お手持ちの穴加工図面で特注見積お受けします！
詳細は上記「特注見積もりのご案内」ボタンからご確認ください。
詳細は上記「特注見積もりのご案内」ボタンからご確認ください。
規格表
| 型番 | ‐ | 穴加工 | ‐ | W | ‐ | H | ‐ | D | ‐ | 表面処理 | ‐ | 追加工コード | ‐ | 穴加工コード | |
| RSUSC | ‐ | 200 | ‐ | 200 | ‐ | 100 | ‐ | Ｈ | (追加工なし・穴加工なし) | ||||||
| RSUSC | ‐ | 200 | ‐ | 200 | ‐ | 100 | ‐ | Ｈ | ‐ | NN | (追加工あり・穴加工なし) | ||||
| RSUSC | ‐ | PS | ‐ | 200 | ‐ | 200 | ‐ | 100 | ‐ | Ｈ | ‐ | NN | ‐ | WB□□□□□□□□□ | (追加工あり・穴加工あり) |
[ ! ] 過去ご注文頂きました型番を、見積・注文画面の型番へ直接ご入力頂きますとご注文可能です。
[ ! ] 追加工コードの指定がある場合は、指定後に穴加工サービスをご利用ください。
※本商品の表面処理は、ヘアライン（H）のみとなります。
納期に関するお断り
本商品の稼働日は土曜・祝日を含みません。
詳細な出荷日はWOS(Web Order System)にてご確認ください。
本商品の稼働日は土曜・祝日を含みません。
詳細な出荷日はWOS(Web Order System)にてご確認ください。
| お値引き | ||
| 2台 | 3台 | 4台以上 |
| 2% | 3% | 4% |
追加工
| 追加工コード | 追加工内容 |
| AN | 接地端子・中板・中板取付部品なし |
| BN | 中板・中板取付部品なし |
| NN | 中板のみなし |
外形図
| （単位：mm） | |
 | |
■表面処理 |
| 表面処理記号 |
| H：ヘアライン |
| 扉／背／左右側面→上下 上下面→左右 |
穴加工サービス
立体図、展開図

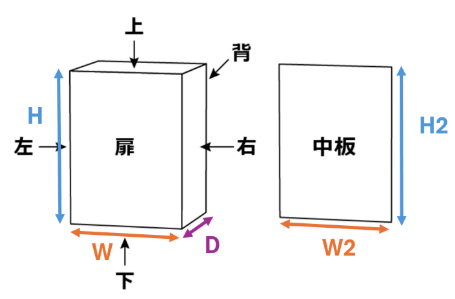

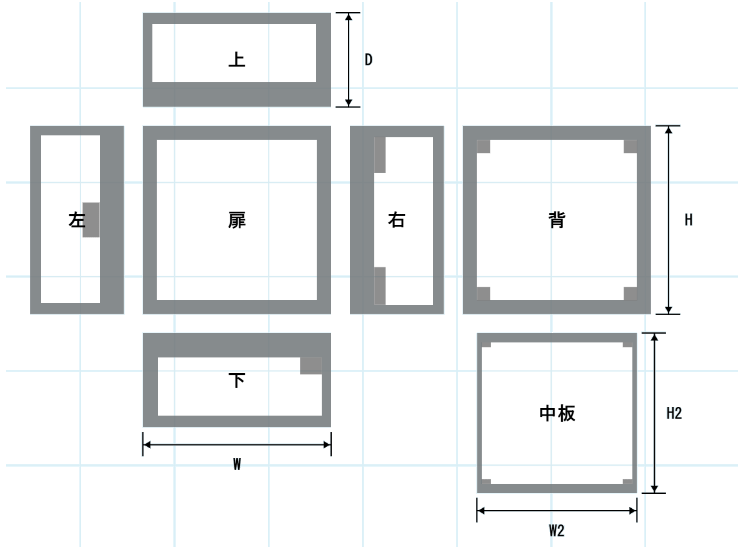

| 立体図 | 展開図(一例) |
| ※1 黒矢印は面の矢視方向を示しています ※2 色矢印は外形寸法を示しています ※3 中板は扉を開け内側から見た矢視方向です  |  |
| 加工面はすべて外から見た図となります。 | 中板は扉を開けて正面側から見た図面となります。 グレーの範囲は加工指定ができません。 ※図はあくまで一例です。外寸により加工不可領域は異なります。 |
穴加工パターン種類
[ ! ] ビス穴は、キリ穴となります。
[ ! ] ファン穴2、ファン穴3は取付穴が3つとなります。ファン形状に合わせた穴数となっております。
[ ! ] 上記穴加工パターン以外は、特注お見積りへご相談ください。
[ ! ] 設計完了後の各種変更は、システム上変更することができません。申し訳ございませんが、再度設計をお願いします。
[ ! ] 穴加工後にバリ取りを行っております。
| パターン | 種類 | |||||||||
| 丸穴 |  |  |  |  |  |  |  |  |  |  |
| 丸穴 | 丸穴ビス穴 | 丸穴ビス穴 | 丸穴ビス穴 | キー溝付き | 廻止メ | 丸穴3個 | 丸穴ビス穴 | 弧切欠き | U字切欠き | |
| 2個付き | 3個付き | 4個付き | 丸穴 | 丸穴 | （PCD） | 4個付き（PCD） | 丸穴 | 丸穴 | ||
| 角穴 |  |  |  |  |  |  | ||||
| 角穴 | 角穴ビス穴 | 角穴ビス穴 | 丸穴4個 | 角穴ビス穴 | 角穴ビス穴 | |||||
| 付き | 4個 | 4個内付き | 2個掛違い | |||||||
| 角丸 角穴 |  |  |  |  |  |  |  |  | ||
| 角穴角丸 | 角穴角丸 | 角長穴 | 角長穴 | ファン穴 | ファン穴 | ファン穴 | ファン穴 | |||
| ビス穴付き | ビス穴付き | 1 | 2 | 3 | 4 | |||||
| ネジ その他 |  |  |  |  |  |  | ||||
| タップ穴 | タップ穴3個 | タップ穴4個 | タップ穴4個 | スリット穴 | スリット穴 | |||||
| （PCD） | （PCD） | 1 | 2 | |||||||
[ ! ] ファン穴2、ファン穴3は取付穴が3つとなります。ファン形状に合わせた穴数となっております。
[ ! ] 上記穴加工パターン以外は、特注お見積りへご相談ください。
[ ! ] 設計完了後の各種変更は、システム上変更することができません。申し訳ございませんが、再度設計をお願いします。
[ ! ] 穴加工後にバリ取りを行っております。
■加工穴の普通寸法許容差
JISB0408「金属プレス加工品の普通寸法公差」のB級を参考とする
※本基準は鋼材に対する寸法公差となります。塗装品につきましては塗装の膜厚を考慮の上、設計をお願い申し上げます。
[ ! ] 加工する穴が接近する場合は2mm以上の間隔を空けてご設計ください。
| 単位㎜ | ||||
| 加工穴寸法の区分 | 寸法許容差 | |||
| 6以下 | ±0.1 | |||
| 6を超え | 30以下 | ±0.2 | ||
| 30を超え | 120以下 | ±0.3 | ||
| 120を超え | 400以下 | ±0.5 | ||
| 400を超え | 1000以下 | ±0.8 | ||
| 1000を超え | 2000以下 | ±1.2 | ||
[ ! ] 加工する穴が接近する場合は2mm以上の間隔を空けてご設計ください。
| パチン錠 | 中板 | 接地端子（M6） | ||
| 材質：ステンレス | 材質：高耐食溶融めっき鋼板 ボックス外形寸法：W-30mm ボックス外形寸法：H-30mm | ねじ材質：黄銅線 ねじ表面処理：アクリル樹脂焼付塗装 スタッドナット材質：軟鋼 スタッドナット表面処理：銅メッキ | ||
 |  |  | ||
詳細情報
基本情報
扉裏パッキンのない超低価格ステンレス製パチン錠タイプのボックス
ご注意
- 本商品は扉の蝶番を、溶接加工ではなく、ねじ止め固定することでコストを削減しております。
一方、蝶番が溶接加工ではないため、部品の重量によっては、扉が垂れ下がる場合がございます。
扉垂れ下がりを抑えた商品をご希望のお客様は、以下蝶番溶接品をご検討いただけますと幸いです。
■材質：スチール
FSPシリーズ（https://jp.misumi-ec.com/vona2/detail/110500171030/） ※水切りなし
FSBシリーズ（https://jp.misumi-ec.com/vona2/detail/110500155630/） ※水切りあり
■材質：ステンレス
FSUSBシリーズ（https://jp.misumi-ec.com/vona2/detail/110500154840/） ※水切りあり
大口注文もお任せください！
20個までの数量は、即見積・即注文可能！
20個までの数量は、即見積・即注文可能！
【ココが特長】
クリーンルーム向けステンレスボックス
●表面処理はヘアラインのみ
●パッキンなしで塵の懸念なし
●板厚1.2採用で軽量、低価格化を実現！
●本体と扉にすき間はありません
クリーンルーム向けステンレスボックス
●表面処理はヘアラインのみ
●パッキンなしで塵の懸念なし
●板厚1.2採用で軽量、低価格化を実現！
●本体と扉にすき間はありません
【ご注意】
溶接痕について
・中板取付金具、接地端子など溶接を実施した面の裏側に写真のような溶接痕が発生します。
※本商品はご注文後の送り先変更、及び着日指示・便指定・着店止め・守衛所止めのご指定はいただけません。予めご了承ください。
溶接痕について
・中板取付金具、接地端子など溶接を実施した面の裏側に写真のような溶接痕が発生します。
※本商品はご注文後の送り先変更、及び着日指示・便指定・着店止め・守衛所止めのご指定はいただけません。予めご了承ください。
カタログ
商品担当おすすめ
【穴加工無料】ステンレス フリーサイズ 制御ボックス パチン錠 RSUSCシリーズのレビュー
中継ボックス
4
4.02017/02/22
ＳＵＳ製の小形中継ボックスとして使用しました。大きさ等自在に選定でき穴加工もできるのでよく利用しています。
2人が参考にしています。
小形制御盤
5
5.02022/07/30
FA装置の制御盤を製作するときに使用しています。
SUS制ですが安価で穴あけ加工も無料なので
お買い得ですね。
0人が参考にしています。
よくあるご質問（FAQ）
Q穴加工の指定方法を教えて下さい。
A
下記URLををご参照ください。
https://jp.misumi-ec.com/maker/misumi/el/service/box/
https://jp.misumi-ec.com/maker/misumi/el/service/box/
QWeb設計ボックスサイトの使用方法を教えてください。
A
下記URLををご参照ください。
https://jp.misumi-ec.com/maker/misumi/el/service/box/
https://jp.misumi-ec.com/maker/misumi/el/service/box/
Q図面が手元にありますが、どこに送信すればよいですか？
A
申し訳ございません。Rシリーズの穴加工はメール、またはFAXでのお見積をお受けしておりません。Web設計ボックスサイトをご利用ください。
