【穴加工無料】鉄製 フリーサイズ 制御ボックス 両開き横長 ハンドル RWATシリーズ

【穴加工無料】鉄製 フリーサイズ 制御ボックス 両開き横長 ハンドル RWATシリーズ RWAT-[700-1600/10]-[400-700/10]-[250-500/10]-[B,E,G,K,W]
  • 【穴加工無料】鉄製 フリーサイズ 制御ボックス 両開き横長 ハンドル RWATシリーズ
  • 【穴加工無料】鉄製 フリーサイズ 制御ボックス 両開き横長 ハンドル RWATシリーズ
規格・仕様：
  • スチール
  • フリーサイズ
  • 粉体塗装

ご注意

  • きょう雑物測定図表0.7mmを外観基準として採用しております。
    塗装ムラや小さな傷に対し、タッチアップ処理を行う場合がございます。
    ボックス内側に塗装だまりが発生する場合がございます。予めご了承ください。
    外面の膜厚は25μm以上を確保しております。（※内面の膜厚は20μm以上としております。）
    また、塗膜により穴寸法に影響が出る場合がございます。予めご了承ください。
  • 中板に方眼シールはございません。
    ※本商品はご注文後の送り先変更、及び着日指示・便指定・着店止め・守衛所止めのご指定はいただけません。
    予めご了承ください。
  • 商品仕様詳細はこちらよりご確認ください。
    ・本商品は、下地処理対応が出来ません。
    ・本商品の下面には。塗装用の水抜き穴がございます。
  • 機器取付作業を行う際は、ボックス縦置き状態(底面を下向き)を推奨しております。
    寝かせた状態（背面を下向き）で作業をすると、扉の開閉限界を超え、蝶番が損傷する恐れがあります。予めご注意ください。

型番:

RWAT-[700-1600/10]-[400-700/10]-[250-500/10]-[B,​E,​G,​K,​W]
解除
  • ボックス穴加工サービスはこちらの型番ではご利用いただけません。
数量：

RWAT-[700-1600/10]-[400-700/10]-[250-500/10]-[B,E,G,K,W]の仕様・寸法情報

用途
自立
材質
鉄
外形寸法W 横(幅)(mm)
700 ～ 1600
外形寸法H 縦(高さ)(mm)
400 ～ 700
外形寸法D 奥行(厚み)(mm)
250 ～ 500
穴加工対応
Web設計対応
開閉形状
ハンドル
基板・中板
鉄製
保護機能(耐環境性)
無
塗装色
クリーム（2.5Y9/1） / グレー（5Y7/1） / E（5Y8/1） / ブラック（N1） / ホワイト（N9.5）
板厚（本体）(mm)
2
板厚（扉・カバー）(mm)
2
板厚（中板）(mm)
2
代表規格
なし
RoHS?
10
-
-

商品仕様

【基本仕様】
 板厚材質
扉t2.0SPCC
本体t2.0SPCC
中板t2.0SPHC
サイズ範囲単位
W（幅）700～1600mm10mm
H（高さ）400～700mm10mm
D（奥行）250～500mm10mm
備考すべてのサイズ両開きです。片開きの参考商品は（>>こちら）
防水仕様ではありません (IP規格非対応)※
※ IP保護機能(耐環境性)をご希望の場合は、(>>こちら)よりご選定ください。
外形図は（>>こちら）、穴加工有効寸法は（>>こちら）をご確認ください。
[ ! ] サイズ範囲外や扉単品をご希望の場合は、特注お見積りへご相談ください。
[ ! ] 本シリーズのCADデータは商品特徴を表しており、全ての寸法のCADデータをご準備しておりません。あくまで参考図面となります。3DCADデータご用意はございません。




その他、加工に関するお問い合わせは以下リンクから
特注お見積もりについて
Q&A
ボックス商品の仕様に関する
問い合わせ窓口
特注お見積もりとは・・・
商品ページで選択ができない特殊な穴形状・加工可能範囲外への加工、中板追加（扉・底面等）、下地処理対応可否などの製作可否を含めたはお見積り依頼ができます。
穴加工サービスでは指示できない加工、穴数が多く設計が困難な場合
穴加工サービスでは指示できない箇所へのボス穴加工、ハンドルの追加、吊りボルトの取付けを希望の場合
材質やサイズの変更、扉単品、左右勝手違い、図面での見積相談

[ NG ]板厚の変更はできません。
[ NG ]塗装色の指示はできません。塗装色なしをご希望の場合は、特注見積にて「下地処理」の依頼をご検討ください。
[ NG ]中板単品の販売はございません。ご希望の際は汎用パネル(>>こちら)をご検討ください。

規格表

型番‐穴加工‐W‐H‐D‐塗装色‐追加工コード‐穴加工コード
RWAT  ‐1600‐400‐500‐Ｋ    （追加工なし・穴加工なし）
RWAT  ‐1600‐400‐500‐Ｋ‐NN  （追加工あり・穴加工なし）
RWAT‐PS‐1600‐400‐500‐Ｋ‐NN‐WB□□□□□□□□□（追加工あり・穴加工あり）
[ ! ] 穴加工有りの場合、設計完了後、PS、WB□□・・記号が自動付与されます。
[ ! ] 過去ご注文頂きました型番を、見積・注文画面の型番へ直接ご入力頂きますとご注文可能です。
[ ! ] ボックスサイズ、塗装色、追加工コードを指定後に穴加工サービスをご利用ください。穴加工サービス設計後の変更はできませんのでご注意ください。
[ ! ] 穴加工サービスの操作方法は (>>こちら)
納期に関するお断り
本商品の稼働日は土曜・祝日を含みません。
詳細な出荷日はWOS(Web Order System)にてご確認ください。
お値引き
2台3台4台以上
5%7%10%
穴加工ありも同割引率です。

追加工

追加工コード追加工内容
PD扉裏パッキン貼らずに同梱
AN接地端子・中板・中板取付部品なし
（扉裏の接地端子も全てなくします）
BN中板・中板取付部品なし
NN中板のみなし
扉逆開きをご希望の場合、特注お見積もりにご相談ください。
追加工オプションは併用可です（順不同）。
例）-（塗装色）-PD-NN
■パッキン扉貼付、同梱条件
絞込み条件パッキン
塗装色追加工2扉貼付同梱
ありー〇×
[PD] 扉裏パッキン貼らずに同梱×〇
[ ! ]追加工「PD」を指定の場合、パッキンは貼りつけずに同梱します。そのため、お客様にて貼り付けていただく必要がございます。
  追加工「PD」を指定しない場合、貼り付けた状態で出荷します。

概要仕様

■塗装色

粉体塗装


【穴加工無料】鉄製 フリーサイズ 制御ボックス 両開き横長 ハンドル RWATシリーズ：関連画像【穴加工無料】鉄製 フリーサイズ 制御ボックス 両開き横長 ハンドル RWATシリーズ：関連画像【穴加工無料】鉄製 フリーサイズ 制御ボックス 両開き横長 ハンドル RWATシリーズ：関連画像
K：クリーム
近似マンセル値
2.5Y9/1		G：グレイ
近似マンセル値
5Y7/1		W：ホワイト
近似マンセル値
N9.5

【穴加工無料】鉄製 フリーサイズ 制御ボックス 両開き横長 ハンドル RWATシリーズ【穴加工無料】鉄製 フリーサイズ 制御ボックス 両開き横長 ハンドル RWATシリーズ：関連画像
E
近似マンセル値
5Y8/1		B：ブラック
近似マンセル値
N1

[ ! ] 下地処理・無塗装の対応ができない商品となっております。下地処理に関しては特注お見積もりに
   ご相談ください。
[ ! ] 塗料補修が必要な場合、補修ペンをご購入ください。例）5Y7/1の場合、型番：REP-G （>>こちら）
[ ! ] 艶はポリエステル粉体塗料を焼付けた半艶となります。全艶は対応不可となります。
[ ! ] 中板の塗装も対応しております。
[ ! ] 上記以外の塗装色は標準対応しておりません。


■扉開閉角度


[ ! ] 最大110度近辺で、扉が開くよう調整して製作しております。 (あくまでも参考であり、保証値ではございません)
   内蝶番のため、左右側面を平面壁に密着させても90度まで開閉可能です。
[ ! ] 扉取り外しは扉蝶番のピンを抜くことで可能ですが、再度扉を取り付けできなくなる可能性がございます。
   (取り外した場合は、保証対象外となります。)

設置
[ ! ] 本体を上下逆さ設置※で使用した場合や、扉外しての使用は、動作保証対象外となります。
   ※底面に水抜き用の穴が開いているため、穴が上になります。

◆タッチアップ処理について
　タッチアップ処理を行った場合、以下のような塗装となります。

左扉の開閉方法

【穴加工無料】鉄製 フリーサイズ 制御ボックス 両開き横長 ハンドル RWATシリーズ：関連画像【穴加工無料】鉄製 フリーサイズ 制御ボックス 両開き横長 ハンドル RWATシリーズ：関連画像【穴加工無料】鉄製 フリーサイズ 制御ボックス 両開き横長 ハンドル RWATシリーズ：関連画像
 		【穴加工無料】鉄製 フリーサイズ 制御ボックス 両開き横長 ハンドル RWATシリーズ：関連画像
左扉裏の上下にプッシュボルトを
取り付けました		両プッシュボルトの施錠で左扉のみの
閉じ状態を保持できます		【解錠】プッシュボルト本体のボタンを
押す		【施錠】扉を閉めた状態で黒いつまみ部
を押し込む
  ↓↓
  ボルト（軸）が引っ込み扉が開きます
プッシュボトルは台座にネジ止めの為、
取外しが可能です		ボルト（軸）の出っ張りがボックス本体の
開口部内側へかかることで、扉の閉じ状態
を保持できます

ハンドル取り外し方法

【穴加工無料】鉄製 フリーサイズ 制御ボックス 両開き横長 ハンドル RWATシリーズ：関連画像【穴加工無料】鉄製 フリーサイズ 制御ボックス 両開き横長 ハンドル RWATシリーズ：関連画像【穴加工無料】鉄製 フリーサイズ 制御ボックス 両開き横長 ハンドル RWATシリーズ：関連画像【穴加工無料】鉄製 フリーサイズ 制御ボックス 両開き横長 ハンドル RWATシリーズ：関連画像【穴加工無料】鉄製 フリーサイズ 制御ボックス 両開き横長 ハンドル RWATシリーズ：関連画像【穴加工無料】鉄製 フリーサイズ 制御ボックス 両開き横長 ハンドル RWATシリーズ：関連画像【穴加工無料】鉄製 フリーサイズ 制御ボックス 両開き横長 ハンドル RWATシリーズ：関連画像
（1） ハンドル上部のネジをゆるめます。
※ ネジが外れると部品も取れる構造
  なので外れないようにご注意ください 		 （2） ハンドル下部のネジをゆるめます。
※ ネジが外れると部品も取れる構造
  なので外れないようにご注意ください		 （3） ハンドル下部の樹脂製ストッパ
  ーを押しながら、ボックスの内側
  から外側へ押し出します。		 （4） ハンドル下部が外れた後に、
  上部を抜き出します。

穴加工サービス

■立体図■展開図(一例)
※1　黒矢印は扉の矢視方向を示しています
※2　色矢印は外形寸法を示しています
※3　中板は扉を開け内側から見た矢視方向です
・ボックス本体の加工面は全て外から見た図となります・中板は扉側から見た図面となります
・グレーの範囲は加工指定ができません
※図はあくまで一例です。外寸により加工不可領域は異なります。
■穴加工パターン

[ ! ] ビス穴は、キリ穴となります。
[ ! ] ファン穴2、ファン穴3は取付穴が3つとなります。ファン形状に合わせた穴数となっております。
[ ! ] ボス穴は、M4：φ8×L10　ネジ有効深さ6ｍｍ （溶接）となります。展開図の「背」「中板」にはボス加工できません。
[ ! ] バーリング穴は、立体図から見た矢印方向に指定してください。ボックスの内側に凸形状となります。
[ ! ] 上記穴加工パターン以外は、特注お見積りへご相談ください。
[ ! ] 設計完了後の各種変更は、システム上変更することができません。申し訳ございませんが、再度設計をお願いします。

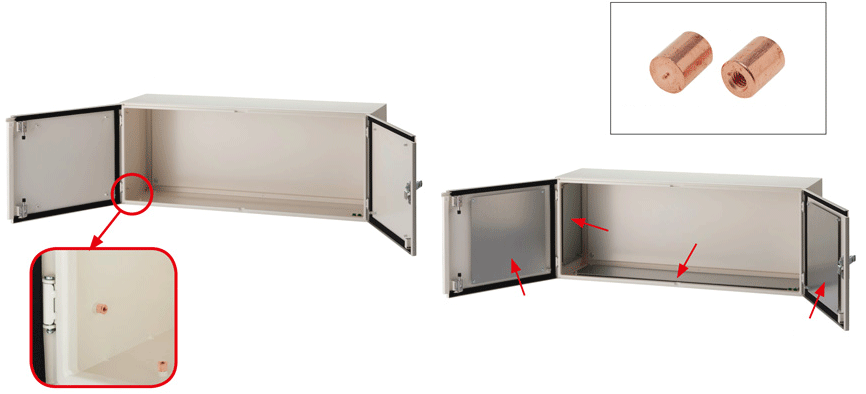

■M4ボス溶接加工（内側凸加工）は、穴加工サービスにて無料でご指定が可能です。

ボックス内側へのM4ボス溶接加工を無料で対応します。
扉面・右面・左面・下面であれば、いくつでもご指定可能です。
（※上面・背面・中板は対象外）ボス溶接加工例※開閉角度：最大124度まで開閉可能穴加工無料のRシリーズパネル>>1083ページを
内側中板として採用すればコスト削減効果大内側中板取り付け例対応ボスサイズ「M4-10φ8」の1サイズのみ

■加工穴の普通寸法許容差

JISB0408「金属プレス加工品の普通寸法公差」のB級を参考とする
単位㎜
加工穴寸法の区分  寸法許容差
  6以下±0.1
6を超え 30以下±0.2
30を超え 120以下±0.3
120を超え 400以下±0.5
400を超え 1000以下±0.8
1000を超え 2000以下±1.2
※本基準は鋼材に対する寸法公差となります。塗装品につきましては塗装の膜厚を考慮の上、設計をお願い申し上げます。
[ ! ] 公差は、塗装塗膜の状況により若干異なります
[ ! ] 加工する穴が接近する場合は2mm以上の間隔を空けてご設計ください。
[ ! ] 塗装品につきましては塗装の膜厚を考慮の上、設計をお願い申し上げます。
■部材
ハンドルプッシュボルト蝶番接地端子
右扉：ハンドル錠（亜鉛ダイキャスト製）   左扉：プッシュボルトを上下1個ずつ内蝶番(スチール製)下面内側：
M8×2(グリーンボルト)＋銅台座(傾斜なし)
両扉面内側：
M6-10Ф10丸ボス＋M6-10 3点セムスネジ
ネジ間隔：穴中心間20mm
キーNo：200(2個付属)   型番：C-1255(>>こちら)
キー型番：KEY200(>>こちら)
ハンドル型番：MFL-85(>>こちら)

※単品販売しておりません※単品販売しておりません

パッキン中板中板取付金具ステンレス保護シート
天然ゴムスポンジ
(扉裏四辺 幅20×t6)		ボックスの外形寸法より
W　60mmのマイナス
Ｈ　50mmのマイナス
中板浮き高さ13mmの上下2方向曲げです。
中板取付ネジ／M8×16-P3 六角アプセットボルト
■中板を追加される場合は>>こちらをご検討ください。		M8溶接ナット付きウマ型金具
(スチール製)		型番：AC-1025-PT(>>こちら)
ステンレス箔（合成樹脂系粘着剤付き／2枚付属)

ハンドル裏金具の擦れが気になる場合に、
左扉裏へ貼り付けてください。(右画像参照)

　
※扉左右合わせ部にはパッキンありません
※単品販売しておりません
類似品は（>>こちら）		※方眼シールなし
※単品販売しておりません		※単品販売しておりません※単品販売しておりません
[ ! ] 背面内側の中板は標準で付属しています。ボックスのサイズに関わらず、中板の固定用ボルトは4か所です。

型番リスト

表示件数
  • 1
    • 型番
    RWAT-[700-1600/10]-[400-700/10]-[250-500/10]-[B,E,G,K,W]

    外形寸法W 横(幅)

    (mm)

    外形寸法H 縦(高さ)

    (mm)

    外形寸法D 奥行(厚み)

    (mm)

    塗装色

    		RoHS?最小発注数量
    700 ～ 1600
    400 ～ 700
    250 ～ 500
    クリーム（2.5Y9/1） / グレー（5Y7/1） / E（5Y8/1） / ブラック（N1） / ホワイト（N9.5）
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    -
    ( - )
    7日目
  • 1

    • 詳細情報

    基本情報

    横幅MAX1600ｍｍまで製作可能、両開きのスチールボックス！

    ご注意

    • きょう雑物測定図表0.7mmを外観基準として採用しております。
      塗装ムラや小さな傷に対し、タッチアップ処理を行う場合がございます。
      ボックス内側に塗装だまりが発生する場合がございます。予めご了承ください。
      外面の膜厚は25μm以上を確保しております。（※内面の膜厚は20μm以上としております。）
      また、塗膜により穴寸法に影響が出る場合がございます。予めご了承ください。
    • 中板に方眼シールはございません。
      ※本商品はご注文後の送り先変更、及び着日指示・便指定・着店止め・守衛所止めのご指定はいただけません。
      予めご了承ください。
    • 商品仕様詳細はこちらよりご確認ください。
      ・本商品は、下地処理対応が出来ません。
      ・本商品の下面には。塗装用の水抜き穴がございます。
    • 機器取付作業を行う際は、ボックス縦置き状態(底面を下向き)を推奨しております。
      寝かせた状態（背面を下向き）で作業をすると、扉の開閉限界を超え、蝶番が損傷する恐れがあります。予めご注意ください。

    大口注文もお任せください！
    20個までの数量は、即見積・即注文可能！

    【ココが特長】
    横幅MAX1600mmの大型制御盤ボックス
    ●板厚オール2mmのしっかり構造
    【お知らせ】
    　遂に塗装色ホワイトが登場！
    　（※近似マンセル値：N9.5、全ツヤとなります）

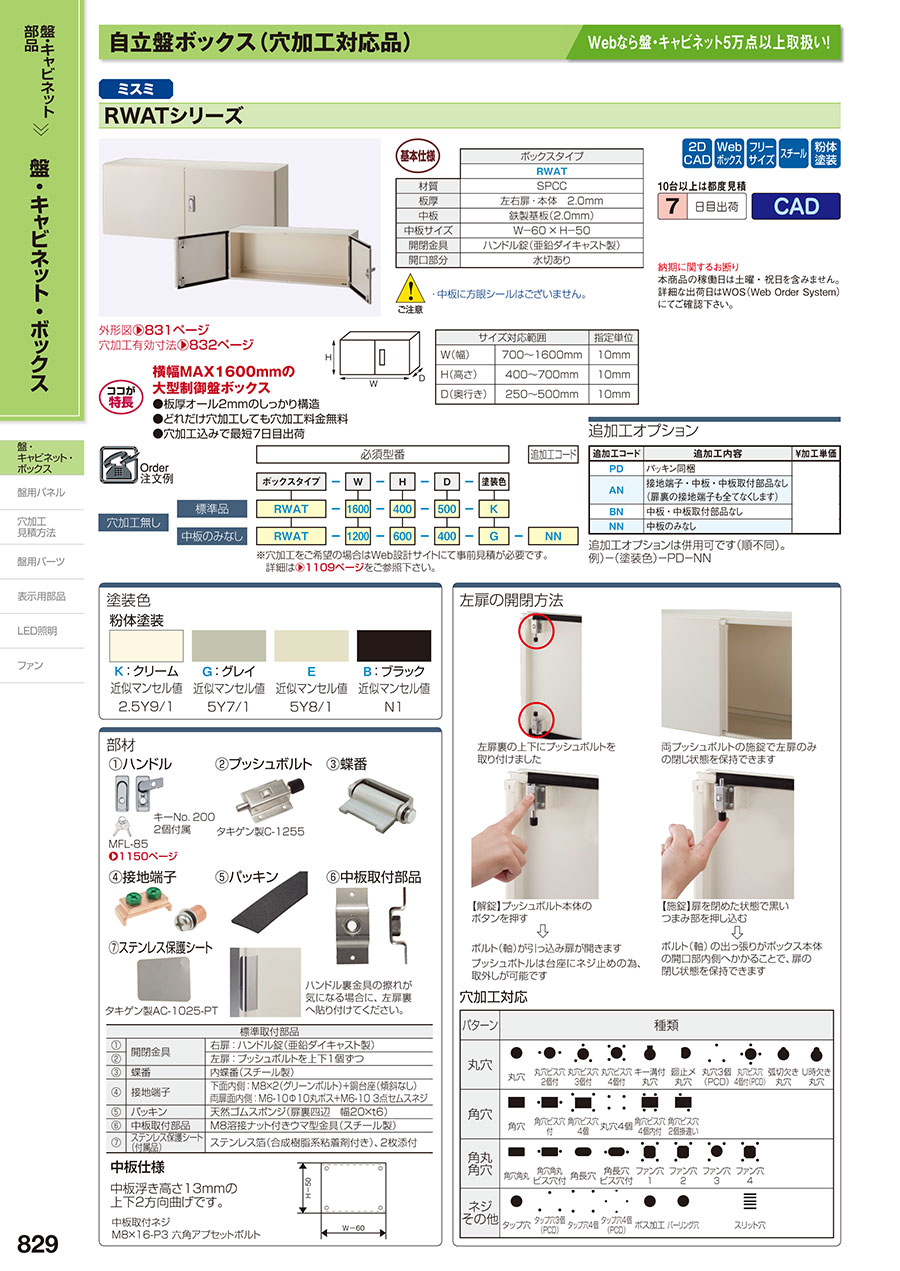

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    EC-829

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    【穴加工無料】鉄製 フリーサイズ 制御ボックス 両開き横長 ハンドル RWATシリーズのレビュー
    4平均満足度：4.02件のレビュー
    制御盤に
    4
    満足度：4.02018/06/20
    穴加工無料、塗装込みで納期確実、と言う事でよく利用しています。 ただ、ネットでのweb設計BOXの操作が非常に癖があり、...もっと読む
    4人が参考にしています。
    装置電装BOX筐体
    4
    満足度：4.02016/12/07
    穴加工無料でサイズ指定もでき、短納期で安価ということで重宝しています。 ただ、中板が裏面から穴加工が施されており、穴周...もっと読む
    2人が参考にしています。
    2件全て見る
