ミスミ

ジッパーチューブ（銅箔シールド・工具レス）

数量スライド割引
一部当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 3,207円～89,670円

税込単価: 3,528円～98,637円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

マジックテープチューブ（アルミ箔シールド）

3.3

通常価格(税別)： 1,674円 (税込価格：1,841円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

マジックテープチューブ（銅箔シールド）

4.7

通常価格(税別)： 2,560円 (税込価格：2,816円)

通常出荷日：在庫品1日目

●銅箔シールドが高いシールド性能を発揮するジッパーチューブ●工具無しで固定でき...

詳細情報を確認する

規格・仕様：

難燃
EMI対策

固定方式
ジッパー
シールド対応
あり
用途・特殊機能
難燃
色
黒
工具使用
なし
材質
シート部：PVC＋銅箔、ホック部：PVC（黒）、可塑化PVC（透明）
使用温度範囲 (℃)
-25～65
色
黒
厚み (mm)
0.29

ご注意

こちらの商品は性能向上のため、糸無し原反から糸あり原反に変更いたします。現行の糸無しのものは在庫がなくなり次第、糸ありに切り替わります。

未確定：候補が12型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

規格表

■規格表

型式		製品幅 (±3)	重量 (g/m)
タイプ	内径φ(mm)	製品幅 (±3)	重量 (g/m)
SZTZC	20	77	111
	30	105	131
	40	137	145
	50	167	162
	60	204	178

■全長1m、5m

型式		全長(m)
タイプ	内径φ(mm)	全長(m)
SZTZC	20	1
	30
	40
	50
	60
	20	5
	30
	40
	50
	60

■全長25m（巻き）

型式		全長(m)
タイプ	内径φ(mm)
SZTZC	20	25
	30
	40
	50
	60

概要仕様

仕様

材質	シート部	PVC+銅箔(26μm)
	レール部	PVC(黒)、可塑化PVC(透明)
	縫製糸	ポリエステル
厚み(シート部)		0.29mm
ジッパー高さ		4.2mm
難燃性		VW-1
使用温度範囲		−25～65℃
色(シート外側)		黒

（mm）

型番リスト

表示件数

型番

注文停止中

内径

(mm)

全長

(m)

RoHS?

最小発注数量

20	1	10	1個
20	5	10	1個
20	25	10	1個
30	1	10	1個
30	5	10	1個
30	25	10	1個
40	25	10	1個
50	1	10	1個
50	5	10	1個
50	25	10	1個
60	5	10	1個
60	25	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,207円 ( 3,528円 )	在庫品1日目当日出荷可能
8,778円 ( 9,656円 )	6日目
42,840円 ( 47,124円 )	6日目
4,086円 ( 4,495円 )	在庫品1日目当日出荷可能
10,920円 ( 12,012円 )	6日目
52,395円 ( 57,635円 )	6日目
64,575円 ( 71,033円 )	5日目
6,255円 ( 6,881円 )	在庫品1日目当日出荷可能
18,690円 ( 20,559円 )	6日目
73,500円 ( 80,850円 )	6日目
24,045円 ( 26,450円 )	6日目
89,670円 ( 98,637円 )	6日目

詳細情報

基本情報

基本情報

●銅箔シールドが高いシールド性能を発揮するジッパーチューブ
●工具無しで固定できる密閉どの高い二重レール構造
●片側レール部が透明で嵌合し易い構造
●シールド部へのハンダ付けが容易でアース処理工数を削減
●しっかりと密閉したい電線保護に最適
●クリーンルームでの使用に最適

ご注意

こちらの商品は性能向上のため、糸無し原反から糸あり原反に変更いたします。現行の糸無しのものは在庫がなくなり次第、糸ありに切り替わります。

製造元の都合上、リール梱包製品に使用しております紙管とツバを固定するプラスチック製のキャップが、

一時的に金属製キャップに切り替わります。
2017年9月1日より順次切り替えとなります。プラスチック製に戻る時期は現在未定となっておりますが、

確定次第こちらのページでご案内させて頂きます。

製品本体の仕様には変更ございません。

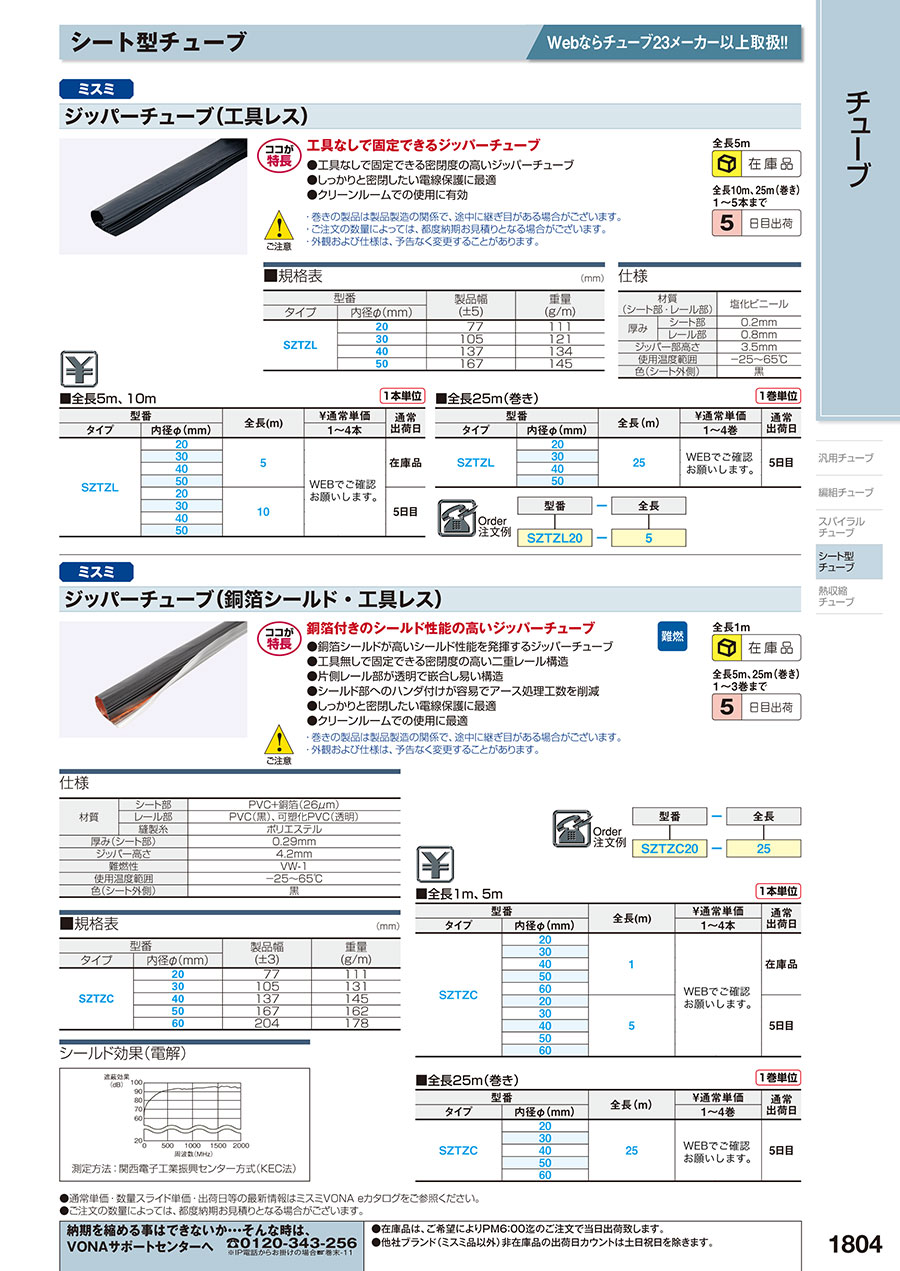

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
