ホック留めチューブ（銅箔シールド）
- 通常単価(税別)
- 3,376円～105,179円特別価格
- 税込単価
- 3,714円～115,697円特別価格
通常出荷日：在庫品1日目～6日目一部当日出荷可能
銅箔付きのシールド性能の高いホック留めチューブ●銅箔シールドが高いシールド性能を発揮するホックチューブ...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が27型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
■規格表 （mm）
| 型式 | 製品幅 | ホック間ピッチ | シート端～ ホック長さ | 重量 (g/m) | ||
| タイプ | 内径φ(mm) | 長手方向(±2) | 幅方向(±3) | |||
| SZTHC | 10 | 40 | 71.0 | 34 | 10 | 26.8 |
| 15 | 62 | 70.5 | 48 | 35.0 | ||
| 20 | 73 | 72.0 | 65 | 46.3 | ||
| 25 | 90 | 71.0 | 80 | 51.2 | ||
| 30 | 107 | 72.0 | 95 | 65.6 | ||
| 40 | 135 | 70.0 | 130 | 71.4 | ||
| 50 | 168 | 72.2 | 162 | 81.8 | ||
| 70 | 223 | 74.0 | 227 | 102.2 | ||
| 100 | 322 | 70.0 | 315 | 164.0 | ||
■全長1m、5m
■全長25m（巻き）
| 型番 | 全長(m) | 通常 出荷日 | |
| タイプ | 内径φ(mm) | ||
| SZTHC | 10 | 1 | 在庫品 |
| 15 | |||
| 20 | |||
| 25 | |||
| 30 | |||
| 40 | |||
| 50 | |||
| 70 | |||
| 100 | |||
| 10 | 5 | ||
| 15 | |||
| 20 | |||
| 25 | |||
| 30 | |||
| 40 | |||
| 50 | |||
| 70 | |||
| 100 | |||
| 型番 | 全長(m) | 通常 出荷日 | |
| タイプ | 内径φ(mm) | ||
| SZTHC | 10 | 25 | 5日目 |
| 15 | |||
| 20 | |||
| 25 | |||
| 30 | |||
| 40 | |||
| 50 | |||
| 70 | |||
| 100 | |||
概要仕様
仕様
| 材 質 | シート部 | ポリエステルクロス入りPVC+銅箔(26μm) |
| ホック部 | ポリアセタール | |
| 厚み | 0.26mm | |
| 使用温度範囲 | −25〜+70℃ | |
| 色(シート外側) | 黒 | |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,376円 ( 3,714円 ) | 在庫品1日目当日出荷可能 |
7,090円 ( 7,799円 ) | 6日目 |
33,075円 ( 36,383円 ) | 5日目 |
3,543円 ( 3,897円 ) | 在庫品1日目当日出荷可能 |
7,453円 ( 8,198円 ) | 在庫品1日目当日出荷可能 |
34,729円 ( 38,202円 ) | 在庫品1日目当日出荷可能 |
4,175円 ( 4,593円 ) | 在庫品1日目当日出荷可能 |
9,592円 ( 10,551円 ) | 在庫品1日目当日出荷可能 |
44,982円 ( 49,480円 ) | 6日目 |
3,966円 ( 4,363円 ) | 在庫品1日目当日出荷可能 |
10,165円 ( 11,182円 ) | 在庫品1日目当日出荷可能 |
49,282円 ( 54,210円 ) | 6日目 |
3,616円 ( 3,978円 ) | 在庫品1日目当日出荷可能 |
14,994円9,746円 ( 10,721円 ) | 在庫品1日目当日出荷可能 |
65,819円 ( 72,401円 ) | 6日目 |
5,825円 ( 6,408円 ) | 在庫品1日目当日出荷可能 |
17,199円 ( 18,919円 ) | 在庫品1日目当日出荷可能 |
79,160円 ( 87,076円 ) | 6日目 |
4,697円 ( 5,167円 ) | 在庫品1日目当日出荷可能 |
18,081円 ( 19,889円 ) | 6日目 |
83,570円 ( 91,927円 ) | 6日目 |
5,909円 ( 6,500円 ) | 在庫品1日目当日出荷可能 |
23,704円 ( 26,074円 ) | 6日目 |
105,179円 ( 115,697円 ) | 6日目 |
9,023円5,413円 ( 5,954円 ) | 在庫品1日目当日出荷可能 |
29,657円 ( 32,623円 ) | 6日目 |
92,610円 ( 101,871円 ) | 5日目 |
詳細情報
基本情報
銅箔付きのシールド性能の高いホック留めチューブ
●銅箔シールドが高いシールド性能を発揮するホックチューブ
●シールド部へのハンダ付けが容易でアース処理工数を削減
●ホック留めで工具を使用せずに簡単に着脱可能
●ホック留めの間から自由に電線の取り出し・分岐が可能
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
銅箔付きのシールド性能の高いホック留めチューブ
●銅箔シールドが高いシールド性能を発揮するホックチューブ
●シールド部へのハンダ付けが容易でアース処理工数を削減
●ホック留めで工具を使用せずに簡単に着脱可能
●ホック留めの間から自由に電線の取り出し・分岐が可能

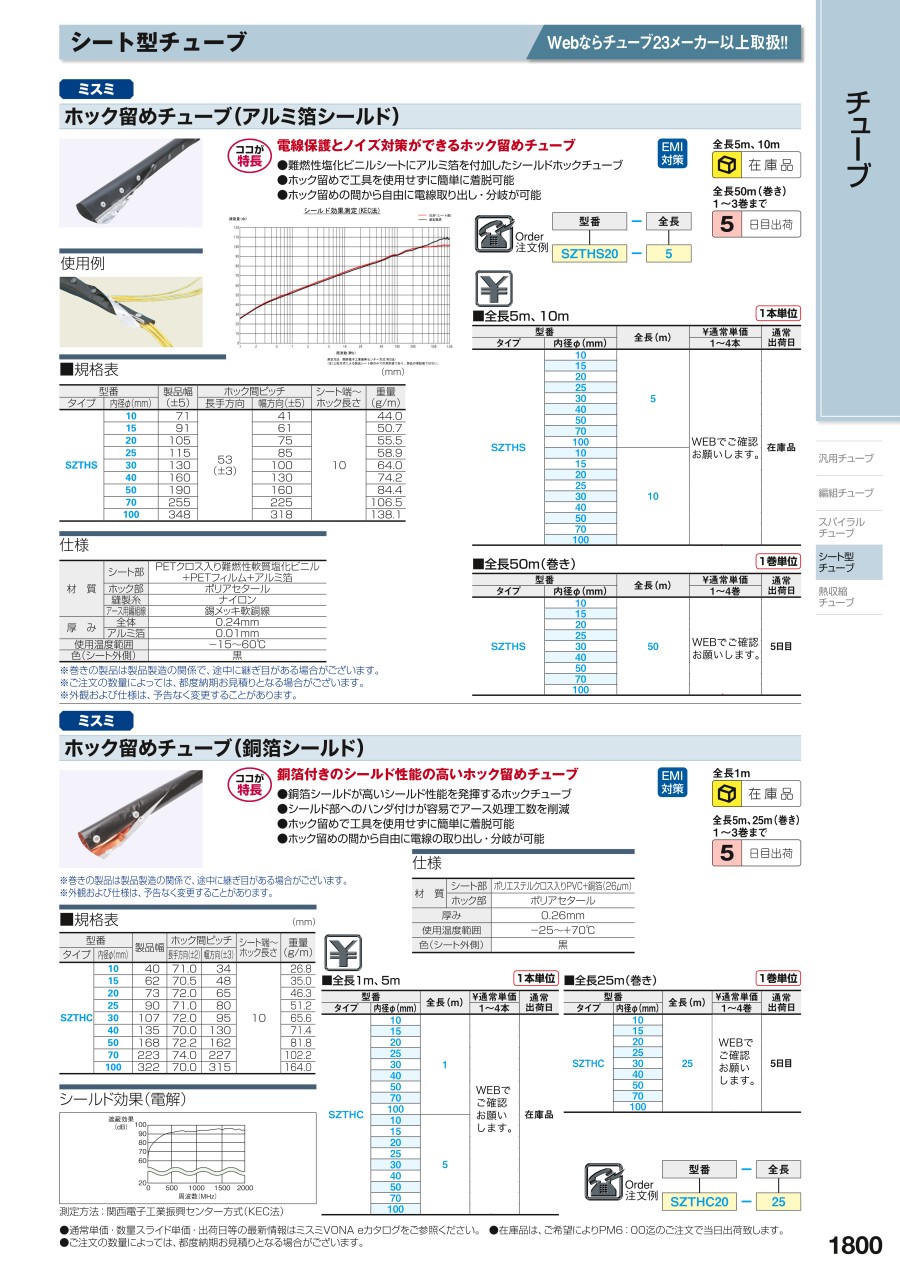

カタログ
