【東朋テクノロジー】ショートバー（コーティング有り）

【東朋テクノロジー】ショートバー（コーティング有り）
未確定：候補が16型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品仕様

規格表

型式
KTM-2YC

型式極数カバー色適合端子台端子ピッチ
KTM-2YC2黒UK158
KTM-3YC3黒
KTM-4YC4黒
KTM-6YC6黒
KTM-8YC8黒
KTM-10YC10黒
UK25-2YC2黒UK2510.3
UK25-3YC3黒
UK25-4YC4黒
UK25-6YC6黒
UK25-10YC10黒
UK35-2YC2黒UK3511.3
UK35-3YC3黒
UK35-4YC4黒
UK35-6YC6黒
UK35-10YC10黒

概要仕様

外形図

単位：（mm）
ショートバー（コーティング有り） 外形図
注）N=極数（2～12）

仕様

材質黄銅(ニッケルメッキ)
ディップ仕様塩化ビニル
ディップ厚0.8〜1.0mm

型番リスト

表示件数
  • 1
    • 型番
    KTM-2YC
    KTM-3YC
    KTM-4YC
    KTM-6YC
    KTM-8YC
    KTM-10YC
    UK25-2YC
    UK25-3YC
    UK25-4YC
    UK25-6YC
    UK25-10YC
    UK35-2YC
    UK35-3YC
    UK35-4YC
    UK35-6YC
    UK35-10YC

    連結数

    (個)

    適応シリーズ

    ピッチ

    (mm)

    		最小発注数量
    2
    UK15
    8
    1個
    3
    UK15
    8
    1個
    4
    UK15
    8
    1個
    6
    UK15
    8
    1個
    8
    UK15
    8
    1個
    10
    UK15
    8
    1個
    2
    UK25
    10.3
    1個
    3
    UK25
    10.3
    1個
    4
    UK25
    10.3
    1個
    6
    UK25
    10.3
    1個
    10
    UK25
    10.3
    1個
    2
    UK35
    11.3
    2個
    3
    UK35
    11.3
    1個
    4
    UK35
    11.3
    1個
    6
    UK35
    11.3
    1個
    10
    UK35
    11.3
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    249円
    ( 274円 )
    在庫品1日目当日出荷可能
    273円
    ( 300円 )
    在庫品1日目当日出荷可能
    321円
    ( 353円 )
    在庫品1日目当日出荷可能
    380円
    ( 418円 )
    在庫品1日目当日出荷可能
    428円
    ( 471円 )
    在庫品1日目当日出荷可能
    499円
    ( 549円 )
    在庫品1日目当日出荷可能
    285円
    ( 314円 )
    在庫品1日目当日出荷可能
    297円
    ( 327円 )
    在庫品1日目当日出荷可能
    321円
    ( 353円 )
    在庫品1日目当日出荷可能
    362円
    ( 398円 )
    在庫品1日目当日出荷可能
    404円
    ( 444円 )
    在庫品1日目当日出荷可能
    380円
    ( 418円 )
    在庫品1日目当日出荷可能
    321円
    ( 353円 )
    在庫品1日目当日出荷可能
    356円
    ( 392円 )
    在庫品1日目当日出荷可能
    428円
    ( 471円 )
    在庫品1日目当日出荷可能
    535円
    ( 589円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【仕様】
    ・UK15、UK25、UK35用
    ・センサーの接続時に共通線の渡りを取る場合に最適です。

    【ココが特長】
    UKシリーズ15、25、35向けショートバー
    ●端子間の短絡用部品で、塩化ビニルコーティング処理により端子台への取り付け後、導通部分がむき出しにならないため安全に使用できます。
    ●センサーの接続時に共通線の渡りを取る場合に最適です。

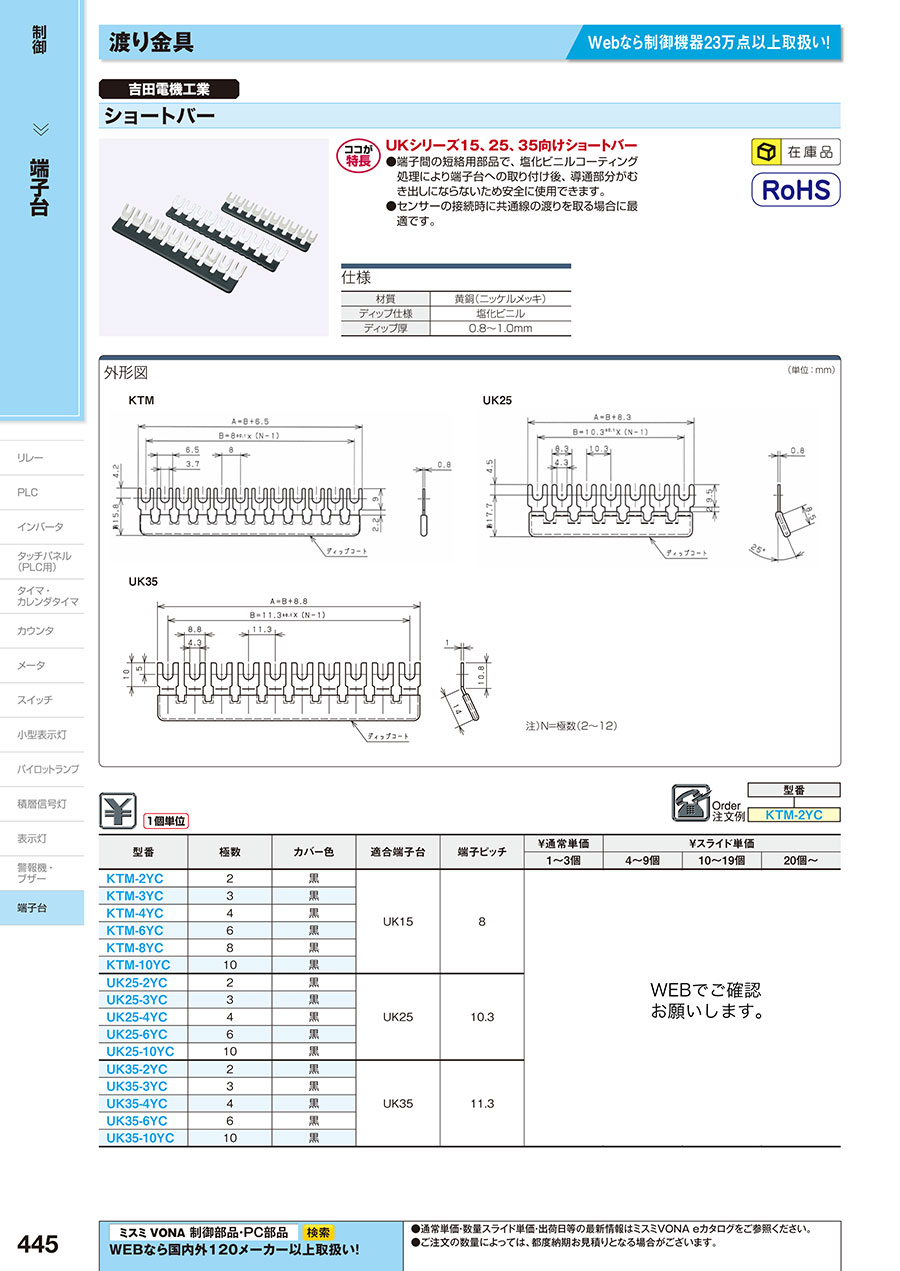

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    EC-445

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    【東朋テクノロジー】ショートバー（コーティング有り）のレビュー
    4.5平均満足度：4.54件のレビュー
    端子台の短絡バー
    5
    満足度：5.02022/02/04
    配線を短絡する為に、短絡用の配線と製作していましたが、こちらを使用した事で、作業が楽になりました。ニッパーで必要な数分カ...もっと読む
    1人が参考にしています。
    配線BOX内端子部のショート
    3
    満足度：3.02019/08/01
    配線BOX内の端子部にてショートさせる目的でよく使用します。 配線で渡らせるよりも楽です。
    0人が参考にしています。
    コモンの配線部分に
    5
    満足度：5.02018/10/19
    この商品は値段が高いのですが、種類が豊富で、その分多くの数に対応してくれるので購入しています。カットはせずにそのまま使用...もっと読む
    0人が参考にしています。
    端子台に利用
    5
    満足度：5.02018/10/19
    端子台にちょうど合う商品でしたので購入しました。装置を作る時に利用しましたが、問題なく利用できました。導通部分がむき出し...もっと読む
    0人が参考にしています。
    4件全て見る
