RJ-45コネクタ端子台
- 通常単価(税別)
- 4,304円
- 税込単価
- 4,734円
【仕様】・RJ-45コネクタ搭載のコネクタ端子台・小型の通信装置開発にも有効
詳細情報を確認する- コネクタ
- その他
- 端子台ネジ
- M3
- 極数 (極)
- 10
- 取付方法
- DINレール/直付け
- 端子間ピッチ (mm)
- 7.62
- 対応機器
- その他
- 寸法 縦 (mm)
- 64
- 寸法 横 (mm)
- 63
- 寸法 奥行き (mm)
- 36.5
- 対応圧着端子
- Y端子/丸端子
- 端子台極数 (極)
- 10
- コネクタ極性 (搭載コネクタ)
- メス
- 端子台ネジタイプ
- セルフアップ
－閉じる
MWH-RJ45の仕様・寸法情報
コネクタ
その他
端子台ネジ
M3
極数(極)
10
取付方法
DINレール/直付け
端子間ピッチ(mm)
7.62
対応機器
その他
寸法 縦(mm)
64
寸法 横(mm)
63
寸法 奥行き(mm)
36.5
対応圧着端子
Y端子/丸端子
端子台極数(極)
10
コネクタ極性 (搭載コネクタ)
メス
商品仕様
規格表
| 型式 |
| MWH-RJ45 |
概要仕様
外形図
（単位：ｍｍ）
結線図
| コネクタ 端子台 |  |
接続例
仕様
| 定格電圧 | AC/DC 24V | |
| 定格電流 | 300mA | |
| 耐電圧 | AC2,000V 1分間(対アース間) | |
| 絶縁抵抗 | 100MΩ以上 (DC500V・対アース間) | |
| 端子ネジ | M3×6L | |
| 締め付けトルク | 0.5～0.8N・m | |
| 適合電線 | 1.25mm2 max | |
| 端子間ピッチ | 7.62mm | |
| 使用温度範囲 | −20℃～75℃ | |
| 材質 | 端子台本体 | ポリブチレンテレフタレート(PBT) |
| 端子台カバー | ポリカーボネート(PC) | |
| 基板 | CEM-3 | |
| ネジ | スチール(三価クロメートメッキ) | |
| コネクタ | RJ-45(モジュラジャック) | |
| 重量 | 60g | |
詳細情報
基本情報
【仕様】
・RJ-45コネクタ搭載のコネクタ端子台
・小型の通信装置開発にも有効
【ココが特長】
●安価なLANケーブルを使用して通信信号の中継や
弱電源の供給をするコネクタ端子台
●小型の通信装置開発にも有効
●DINレール取り付け／ネジ取り付け両対応
●安価なLANケーブルを使用して通信信号の中継や
弱電源の供給をするコネクタ端子台
●小型の通信装置開発にも有効
●DINレール取り付け／ネジ取り付け両対応
【ご注意】
・イーサネット（LAN）通信信号の中継には使用できません。
・電源供給に使用される場合は、必ず事前にご使用になる
LANケーブルの許容電流電圧をご確認ください。
・イーサネット（LAN）通信信号の中継には使用できません。
・電源供給に使用される場合は、必ず事前にご使用になる
LANケーブルの許容電流電圧をご確認ください。

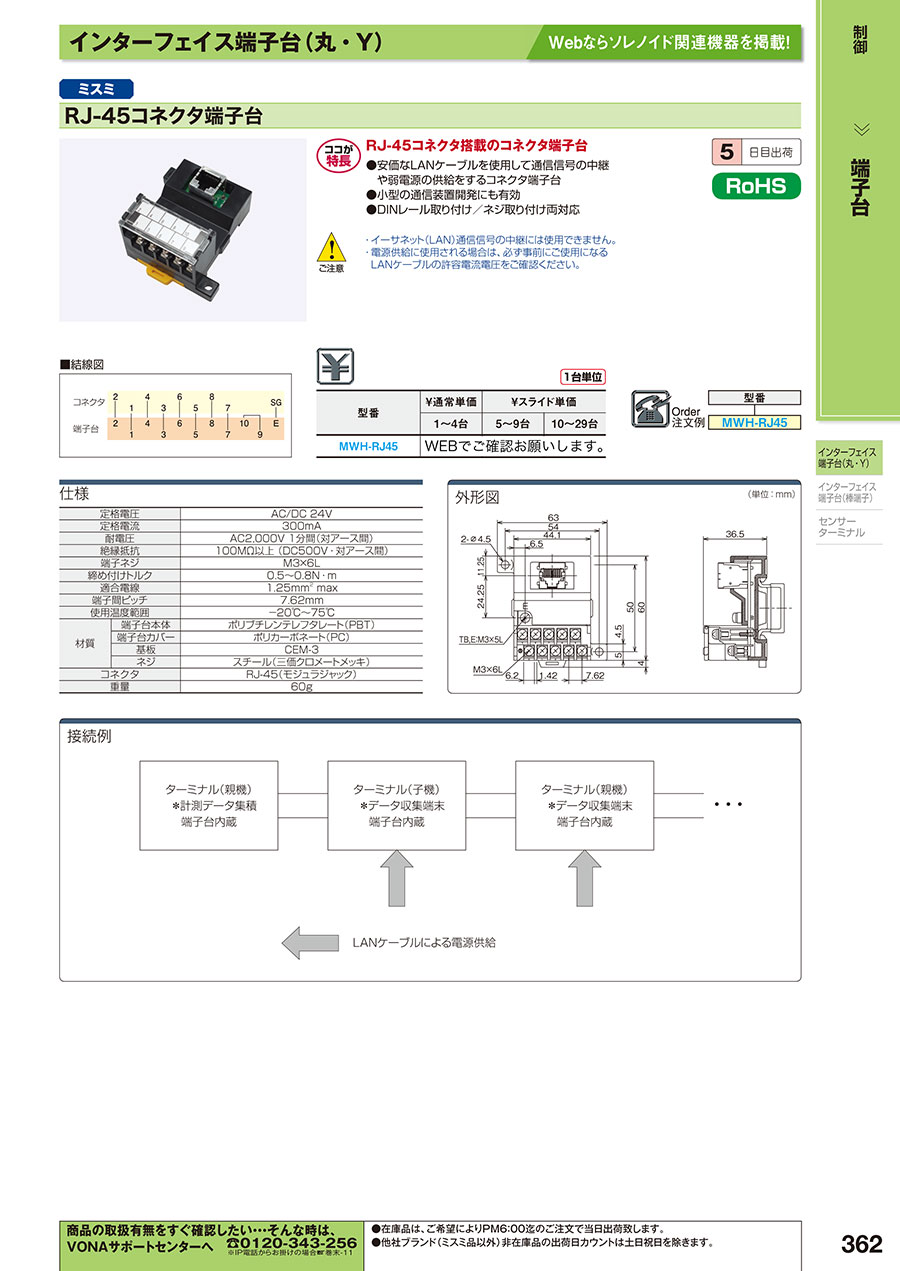

カタログ
商品担当おすすめ
RJ-45コネクタ端子台の型番MWH-RJ45のページです。
型番MWH-RJ45に関する仕様情報を記載しております。
RJ-45コネクタ端子台のレビュー
ステッピングドライバのmobdus通信接続用
5
5.02017/11/02
オリエンタルモータのステッピングモータドライバの通信はRJ-45で渡り線を接続しやすいのですが、ＰＬＣと接続する場合、Ｌ...もっと読む
1人が参考にしています。
PLCと機械間配線
5
5.02016/10/20
LANケーブルでの配線なので、抜き差しも楽。５０ｍ位の少負荷２４V入出力は問題なく使えました。
1人が参考にしています。
