サーボアンプ中継用端子台（三菱電機用）
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 4,694円～4,716円
- 税込単価
- 5,163円～5,188円
【仕様】・三菱電機製サーボアンプ中継用コネクタ端子台・頻繁に交換する可動部のケ...
詳細情報を確認する- コネクタ
- その他
- 端子台ネジ
- M3
- 取付方法
- DINレール/直付け
- 端子間ピッチ (mm)
- 7.62
- 対応機器
- サーボモータ
- 対応機器メーカ
- 三菱電機
- 寸法 縦 (mm)
- 64
- 寸法 横 (mm)
- 63
- 寸法 奥行き (mm)
- 36.5
- 対応圧着端子
- Y端子/丸端子
- コネクタ極性 (搭載コネクタ)
- メス
- 対応機器詳細
- サーボアンプ
- 端子台ネジタイプ
- セルフアップ
未確定：候補が2型番あります。
商品仕様
規格表
| 型式 |
| MWSV-PS7DW-J2 |
| 型式 | 適合サーボアンプ (シリーズ) | 搭載コネクタ (住友3M) | 重量 (g) |
| MWSV-PS7DW-J2 | J2 | 10220-6202PE | 86 |
| MWSV-PS7D-J3 | J3 | 36110-1110-PL | 58 |
概要仕様
■結線図MWSV-PS7DW-J2
| 端子台 コネクタ 端子台 |  |
MWSV-PS7D-J3
| コネクタ 端子台 |  |
外形図
（（単位：ｍｍ）| MWSV-PS7DW-J2 | MWSV-PS7D-J3 |
 |  |
接続例
※制御盤を開けずに可動部のハーネスケーブルの交換が可能です。
仕様
| 定格電圧 | AC/DC 125V | |
| 定格電流 | 500mA | |
| 耐電圧 | AC500V 1分間(対アース間：AC1,000V 1分間) | |
| 絶縁抵抗 | 1,000MΩ以上 (DC500V) | |
| 端子ネジ | M3×6L | |
| 締め付けトルク | 0.5～0.75N・m | |
| 適合電線 | 1.25mm2 | |
| 端子間ピッチ | 7.62mm | |
| 使用温度範囲 | −20℃～55℃ | |
| 材質 | 端子台本体 | ポリブチレンテレフタレート(PBT) |
| 端子台カバー | ポリカーボネート(PC) | |
| 基板 | CEM-3 | |
| ネジ | スチール(三価クロメートメッキ) | |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,716円 ( 5,188円 ) | 在庫品1日目当日出荷可能 |
4,694円 ( 5,163円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【仕様】
・三菱電機製サーボアンプ中継用コネクタ端子台
・頻繁に交換する可動部のケーブル中継に有効
・DINレール取り付け／ネジ取り付け両対応
【ココが特長】
●三菱電機製サーボアンプ（J3/J2シリーズ）中継に便利なコネクタ端子台です。
●頻繁に交換する可動部のケーブル中継に有効
●サーボアンプの入出力信号の中継に便利
●DINレール取り付け／ネジ取り付け両対応
●三菱電機製サーボアンプ（J3/J2シリーズ）中継に便利なコネクタ端子台です。
●頻繁に交換する可動部のケーブル中継に有効
●サーボアンプの入出力信号の中継に便利
●DINレール取り付け／ネジ取り付け両対応

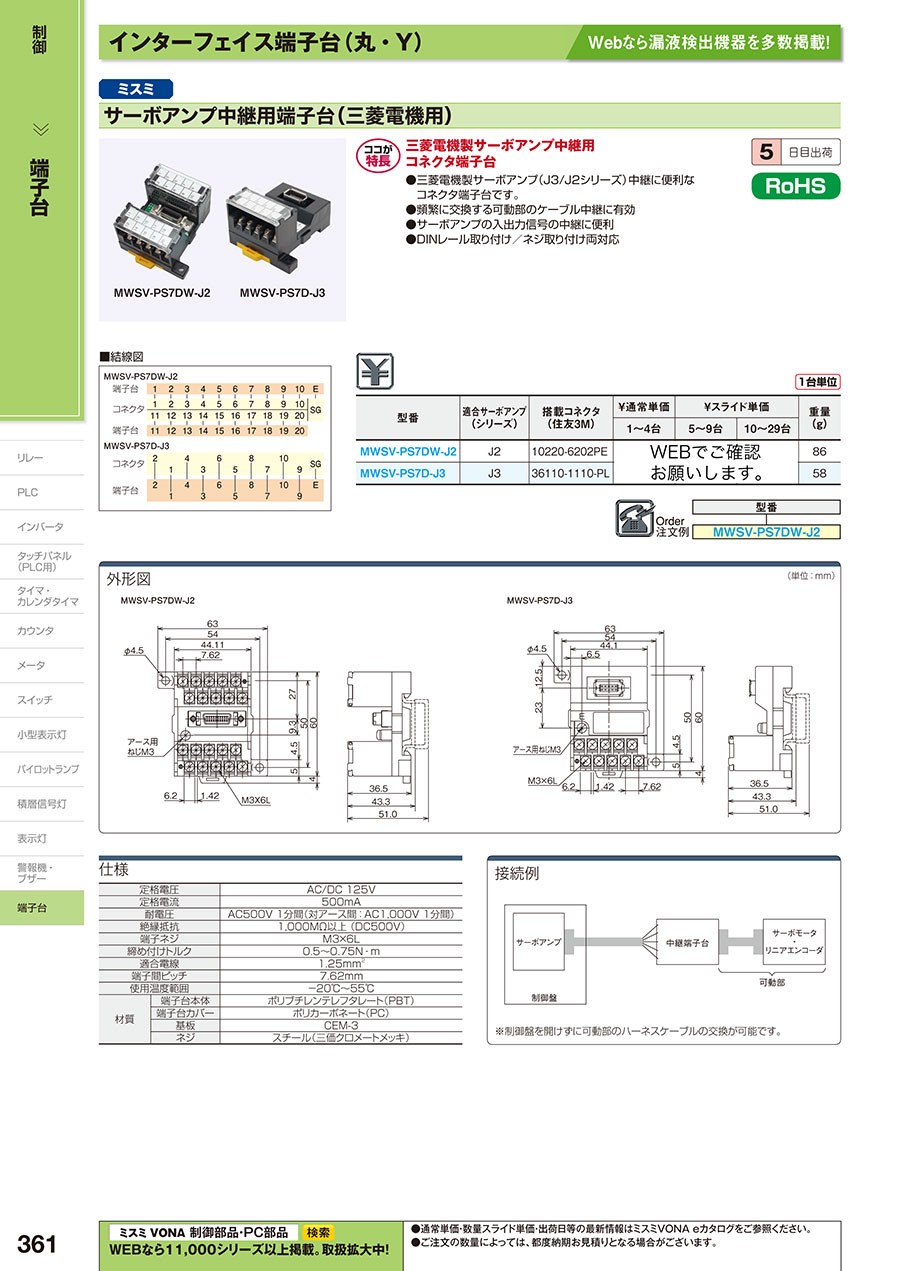

カタログ
