300V　UL規格　カラースダレタイプ

4.9

平均満足度4.9

この商品のレビューをみる（20件）

通常単価(税別): 2,650円～34,999円

税込単価: 2,915円～38,499円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

300V　UL規格　カラーブリッジタイプ

通常価格(税別)： 2,169円 (税込価格：2,386円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

300V　UL規格　ブリッジタイプ

通常価格(税別)： 2,169円 (税込価格：2,386円)

通常出荷日：在庫品1日目

＜MASTER-CABLE＞300V　UL規格　カラースダレタイプ

詳細情報を確認する

規格・仕様：

VW-1
ULAWM
300V

導体断面積 (mm²)
0.08
AWGサイズ (AWG)
28
定格電圧
300V
シールド
無
安全規格
UL

ご注意

本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品はスダレ形オキフレックス、ブリッジ形オキフレックスとなります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。
【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］ [推奨代替品]
・MAST-SFKK-SCL-24-(長さ) ・FLEX-S4-24-7/0.127-3030-2651-(長さ)
※代替品シリーズスダレ形オキフレックスから仕様差異をご確認ください。

未確定：候補が60型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

型式表示方法

型番	−	芯数	−	長さ
MAST-SFKK-SCL	−	6	−	61

※「（：半角括弧」、「1：イチ」、「I：アイ」、「0：ゼロ」、「O：オー」などの
記号が含まれる場合はご注文前に十分ご確認をお願いします。

形状仕様	スダレタイプ
定格電圧	300V
使用温度範囲	0～105℃
取得規格	ULAWM2651
絶縁材質	PVC

概要仕様

仕様

型番	芯数	全長（m）	サイズ	導体（本/mm）	スパン（mm）	全幅（mm）	導体抵抗 Ω/km （20℃）	絶縁特性 MΩkm	耐電圧（V/分）	許容電流 A（30℃）	静電容量（約pF/m）	特性インピーダンス約Ω	伝搬遅延約ns/m	近端クロストーク約%	難燃特性	概算質量 kg/巻	サンプル提供
MAST-SFKK-SCL （カラースダレ）	6	1 ・ 5 ・ 10 ・ 61 （一巻）	AWG28 （0.08mm²）	7/0.127 すずめっき軟銅線	6.35	7.62	225 以下	10以上	AC 2000	1	51	108	5	4	VW-1	0.7	−
	8				8.89	10.16										0.93	−
	10				11.43	12.70										1.16	−
	14				16.51	17.78										1.62	−
	16				19.05	20.32										1.86	−
	20				24.13	25.40										2.31	◎
	24				29.21	30.48										2.78	−
	26				31.75	33.02										3.01	−
	30				36.83	38.10										3.47	−
	34				41.91	43.18										3.93	−
	36				44.45	45.72										4.16	−
	40				49.53	50.80										4.63	−
	50				62.23	63.50										5.78	−
	60				74.93	76.20										6.94	−
	64				80.01	81.28										7.4	−

※静電容量、特性インピーダンス、伝搬遅延、近端クロストークの測定値はGSGモードです。
※（～mm²）はあくまでも目安の断面積サイズです。詳しくは▶P1688の対比表を参照ください。

構造

D=1.0mm（標準） T=0.33mm（最小）

絶縁体識別
■MAST-SFKK-SCL
茶-赤-橙-黄-緑-青-紫-灰-白-黒　11芯以上茶より繰り返し

電流減少係数

周囲温度（℃）	35	40	45	50	55	60	65
電流減少係数	0.97	0.93	0.89	0.86	0.82	0.77	0.73
周囲温度（℃）	70	75	80	85	90	95	100
電流減少係数	0.68	0.63	0.58	0.52	0.45	0.37	0.26

許容電流値は周囲温度30℃空中1条布設時の計算値を示し、
保証値ではありません。
周囲温度30℃以上の場合は、上の電流減少係数を許容電流
に乗じます。
（例）周囲温度が40℃の場合の許容電流値 1×0.93＝0.93（A）

型番リスト

表示件数

型番

全長

(m)

芯数

(芯)

全幅

(mm)

RoHS?

最小発注数量

1	6	7.62	10	1個
5	6	7.62	10	1個
10	6	7.62	10	1個
61	6	7.62	10	1個
1	8	10.16	10	1個
5	8	10.16	10	1個
10	8	10.16	10	1個
61	8	10.16	10	1個
1	10	12.7	10	1個
5	10	12.7	10	1個
10	10	12.7	10	1個
61	10	12.7	10	1個
1	14	17.78	10	1個
5	14	17.78	10	1個
10	14	17.78	10	1個
61	14	17.78	10	1個
1	16	20.32	10	1個
5	16	20.32	10	1個
10	16	20.32	10	1個
61	16	20.32	10	1個
1	20	25.4	10	1個
5	20	25.4	10	1個
10	20	25.4	10	1個
61	20	25.4	10	1個
1	24	30.48	10	1個
5	24	30.48	10	1個
10	24	30.48	10	1個
61	24	30.48	10	1個
1	26	33.02	10	1個
5	26	33.02	10	1個
10	26	33.02	10	1個
61	26	33.02	10	1個
1	30	38.1	10	1個
5	30	38.1	10	1個
10	30	38.1	10	1個
61	30	38.1	10	1個
1	34	43.18	10	1個
5	34	43.18	10	1個
10	34	43.18	10	1個
61	34	43.18	10	1個
1	36	45.72	10	1個
5	36	45.72	10	1個
10	36	45.72	10	1個
61	36	45.7	10	1個
1	40	50.8	10	1個
5	40	50.8	10	1個
10	40	50.8	10	1個
61	40	50.8	10	1個
1	50	63.5	10	1個
5	50	63.5	10	1個
10	50	63.5	10	1個
61	50	63.5	10	1個
1	60	76.2	10	1個
5	60	76.2	10	1個
10	60	76.2	10	1個
61	60	76.2	10	1個
1	64	81.28	10	1個
5	64	81.28	10	1個
10	64	81.28	10	1個
61	64	81.28	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,733円 ( 3,006円 )	在庫品1日目当日出荷可能
2,733円 ( 3,006円 )	在庫品1日目当日出荷可能
2,733円 ( 3,006円 )	在庫品1日目当日出荷可能
5,152円 ( 5,667円 )	在庫品1日目当日出荷可能
2,867円 ( 3,154円 )	在庫品1日目当日出荷可能
2,867円 ( 3,154円 )	在庫品1日目当日出荷可能
2,867円 ( 3,154円 )	在庫品1日目当日出荷可能
5,418円 ( 5,960円 )	在庫品1日目当日出荷可能
2,650円 ( 2,915円 )	在庫品1日目当日出荷可能
2,650円 ( 2,915円 )	在庫品1日目当日出荷可能
2,650円 ( 2,915円 )	在庫品1日目当日出荷可能
5,499円 ( 6,049円 )	在庫品1日目当日出荷可能
3,081円 ( 3,389円 )	在庫品1日目当日出荷可能
3,081円 ( 3,389円 )	在庫品1日目当日出荷可能
3,081円 ( 3,389円 )	在庫品1日目当日出荷可能
8,522円 ( 9,374円 )	在庫品1日目当日出荷可能
3,100円 ( 3,410円 )	在庫品1日目当日出荷可能
3,100円 ( 3,410円 )	在庫品1日目当日出荷可能
3,100円 ( 3,410円 )	在庫品1日目当日出荷可能
8,805円 ( 9,686円 )	在庫品1日目当日出荷可能
4,160円 ( 4,576円 )	在庫品1日目当日出荷可能
4,160円 ( 4,576円 )	在庫品1日目当日出荷可能
4,160円 ( 4,576円 )	在庫品1日目当日出荷可能
10,896円 ( 11,986円 )	在庫品1日目当日出荷可能
4,379円 ( 4,817円 )	在庫品1日目当日出荷可能
4,379円 ( 4,817円 )	在庫品1日目当日出荷可能
4,379円 ( 4,817円 )	在庫品1日目当日出荷可能
14,219円 ( 15,641円 )	在庫品1日目当日出荷可能
5,037円 ( 5,541円 )	在庫品1日目当日出荷可能
5,037円 ( 5,541円 )	在庫品1日目当日出荷可能
5,037円 ( 5,541円 )	在庫品1日目当日出荷可能
14,193円 ( 15,612円 )	在庫品1日目当日出荷可能
6,469円 ( 7,116円 )	在庫品1日目当日出荷可能
6,469円 ( 7,116円 )	在庫品1日目当日出荷可能
6,469円 ( 7,116円 )	在庫品1日目当日出荷可能
17,888円 ( 19,677円 )	在庫品1日目当日出荷可能
6,359円 ( 6,995円 )	在庫品1日目当日出荷可能
6,359円 ( 6,995円 )	在庫品1日目当日出荷可能
6,359円 ( 6,995円 )	在庫品1日目当日出荷可能
18,706円 ( 20,577円 )	在庫品1日目当日出荷可能
7,197円 ( 7,917円 )	在庫品1日目当日出荷可能
7,197円 ( 7,917円 )	在庫品1日目当日出荷可能
7,197円 ( 7,917円 )	在庫品1日目当日出荷可能
19,700円 ( 21,670円 )	在庫品1日目当日出荷可能
7,162円 ( 7,878円 )	在庫品1日目当日出荷可能
7,162円 ( 7,878円 )	在庫品1日目当日出荷可能
7,162円 ( 7,878円 )	在庫品1日目当日出荷可能
22,544円 ( 24,798円 )	在庫品1日目当日出荷可能
8,411円 ( 9,252円 )	在庫品1日目当日出荷可能
8,411円 ( 9,252円 )	在庫品1日目当日出荷可能
8,411円 ( 9,252円 )	在庫品1日目当日出荷可能
27,299円 ( 30,029円 )	在庫品1日目当日出荷可能
12,903円 ( 14,193円 )	在庫品1日目当日出荷可能
12,903円 ( 14,193円 )	在庫品1日目当日出荷可能
12,903円 ( 14,193円 )	在庫品1日目当日出荷可能
32,687円 ( 35,956円 )	在庫品1日目当日出荷可能
13,816円 ( 15,198円 )	在庫品1日目当日出荷可能
13,816円 ( 15,198円 )	在庫品1日目当日出荷可能
13,816円 ( 15,198円 )	在庫品1日目当日出荷可能
34,999円 ( 38,499円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

＜MASTER-CABLE＞300V　UL規格　カラースダレタイプ

ご注意

本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品はスダレ形オキフレックス、ブリッジ形オキフレックスとなります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。
【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］ [推奨代替品]
・MAST-SFKK-SCL-24-(長さ) ・FLEX-S4-24-7/0.127-3030-2651-(長さ)
※代替品シリーズスダレ形オキフレックスから仕様差異をご確認ください。

<MASTER-CABLE>

【ココが特長】
300V UL規格フラットケーブル
＜MASTER-CABLE＞
●ミスミオリジナルフラットケーブルです。
●柔軟性が高く、機器間の配線に適しています。
●融着部と非融着部を順に設けたフラットケーブルで、完全な融着形フラットケーブルに比べ、内部配線に優れております。
●MIL-C-83503規格、2.54ピッチのMILコネクタに圧接加工が可能です。

【ご注意】
・ご注文の際に、指定長と数量を混同されないようご注意ください。
・定格温度：0〜105℃（UL規格値）
※採用メーカー変更により、色味や柔らかさが若干変わる場合があります。
電気用品安全法を取得しておりません。
※この商品は「ULトレーサビリティプログラム/プロセスト・ワイヤ」に対応しております。（c-UL未対応）

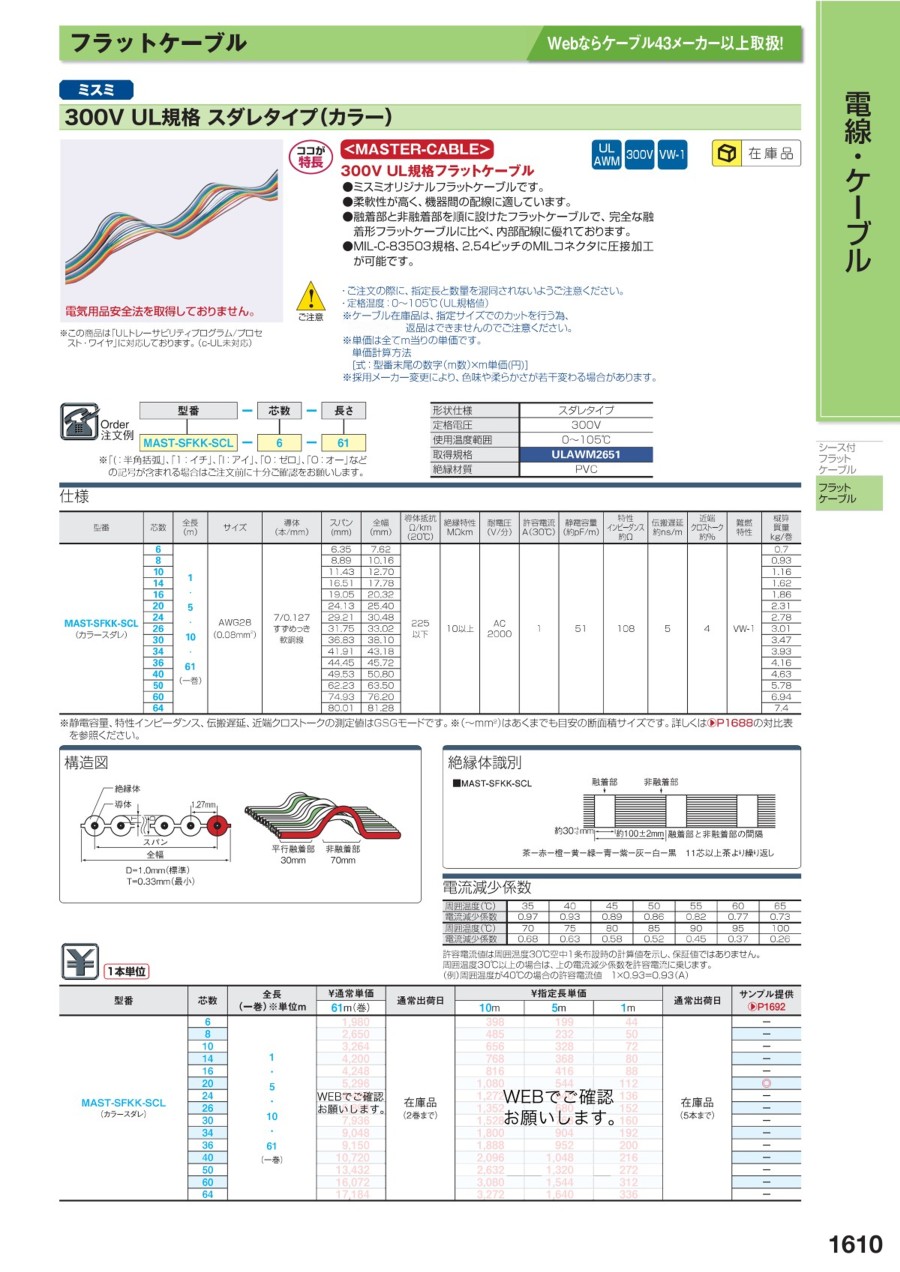

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
