ミスミ

MASW-CSNT UL対応

数量スライド割引
当日出荷可能

4.6

平均満足度4.6

この商品のレビューをみる（9件）

通常単価(税別): 665円～150,301円

税込単価: 732円～165,331円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

NA20276R 30V UL規格

4.5

通常価格(税別)： 657円 (税込価格：723円)

通常出荷日：1 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

MASW-BSBD UL対応

4.7

通常価格(税別)： 715円 (税込価格：787円)

通常出荷日：1 日目

＜MASTER-CABLE＞30V UL AWM20276規格弱電流回路用可...

詳細情報を確認する

規格・仕様：

VW-1
ULAWM
信号用
耐油
30V

シールド
無
定格電圧
30V
特性
耐油性 / 耐熱性
シース(外被)色
黒
安全規格
UL RECOGNIZED
アース線
なし
シース(外被)材料
PVC(塩ビ)
絶縁体材料
PVC(塩ビ)

ご注意

【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］　は　こちら
※代替品シリーズ　NA20276R 30V UL規格　から仕様差異をご確認ください。

未確定：候補が2,434型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

型式表示方法

型番	−	断面積	−	芯数	−	長さ
MASW-CSNT	−	0.2	−	2	−	10

※「（：半角括弧」、「1：イチ」、「I：アイ」、「0：ゼロ」、「O：オー」などの
記号が含まれる場合はご注文前に十分ご確認をお願いします。

概要仕様

特性レーダーチャート

※特性の目安としてご利用ください。 >>P1685

商品比較

※比較サイズはAWG25（0.2mm²）、4芯（2対）を参考にしております。
※比較内容について保証するものではございません。
商品選定の参考としてお使い下さい。

主な仕様

シース色	ブラック
取得規格	ULAWM20276
定格電圧	30				V
使用温度範囲	0～80				℃
難燃性	VW-1
曲げ半径	仕上外径	×	8	（固定部）
（mm）			8	（可動部）
※推奨値であり保証値ではございません

仕様

型番	断面積（mm²）	芯数	AWG サイズ目安^※1	撚合構造	線芯本数	仕上外径（mm）	概算質量 kg/km	電気的特性				導体			絶縁		線芯外径（mm）	シース		規格	サンプル提供
型番	断面積（mm²）	芯数	AWG サイズ目安^※1	撚合構造	線芯本数	仕上外径（mm）	概算質量 kg/km	許容電流 A（30℃）^※2	導体抵抗 Ω/km （20℃）	絶縁特性 MΩkm （20℃）	耐電圧 V/分間	構成本/mm	外径約（mm）	メッキ^※3	厚さ（mm）	材質^※3	線芯外径（mm）	厚さ（mm）	材質^※3	規格	サンプル提供
MASW- CSNT	0.2	2	24	芯・層撚り	2	3.8	21	6.28	93	10	300	45/0.08	0.62	すず	0.19	PVC	1.00	0.85	PVC	UL AWM	-
		3			3	3.95	24	5.25													-
		4			4	4.21	29	4.70													-
		5			5	4.5	32	4.34													-
		8			8	5.41	46	3.76													-
		10			10	6.1	57	3.52										1.0			-
		12			12	6.25	64	3.26													-
		20			20	7.41	94	2.72													-
	0.3	2	22		2	4.1	24	7.80	65			65/0.08	0.76		0.2		1.15	0.85			-
		3			3	4.27	29	6.52													-
		4			4	4.57	34	5.85
		8			8	6.25	61	4.75										1.0			-
		10			10	6.7	71	4.39													-
		12			12	6.87	81	4.07													-
		16			16	7.51	101	3.68													-
		20			20	8.2	122	3.43													◎
	0.5	2	20		2	4.6	30	10.64	39			108/0.08	0.96		0.22		1.40	0.85			-
		3			3	4.81	37	8.91													-
		4			4	5.17	43	7.99													-
		5			5	5.58	54	7.41													-
		8			8	7.16	83	6.51										1.0			-
		10			10	7.7	97	6.03													-
		20			20	9.53	174	4.72													-

【ご注意】
※1 サイズ変換はあくまでも目安となります。また本製品は、海外の規格で設計されているため、
　　　実際の導体構成から算出される断面積目安サイズに置き換えて表示しております。
　　　AWGサイズと断面積目安（mm²での表示）の対比表は、>>P1688をご参照ください。
※2 許容電流の値はあくまでも参考値であって、保証値ではありません。
※3材質の見方
【メッキ】すず…すずめっき軟銅線
【材質】 PVC…塩化ビニル PE…ポリエチレン系素材
P…ポリエステル系素材フッ素…各種ふっ素樹脂 ※…その他

電流減少係数

周囲温度（℃）	30	40	50	60	70
電流減少係数	1	0.89	0.77	0.63	0.45

許容電流値は周囲温度30℃空中1条布設時の計算値を示し保証値ではありません。
周囲温度30℃以上の場合は、上の電流減少係数を許容電流に乗じます。
（例）0.2mm²の2芯で周囲温度が40℃の場合の許容電流値
4.02×0.89=3.57（A）

1688ページへ

構造

線芯識別表

色識別	線芯No.	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20
	絶縁体色	黒	白	赤	緑	黄	茶	青	灰	橙	桃	水	紫	白	白	白	白	黒	黒	黒	黒
	埋込ライン色	-	-	-	-	-	-	-	-	-	-	-	-	黒	赤	緑	青	白	赤	緑	空

例示 2芯ケーブル

型番リスト

表示件数

...

型番

芯数

(芯)

AWGサイズ

(AWG)

導体断面積

(mm²)

仕上り外径

(mm)

全長

(m)

RoHS?

最小発注数量

2	[25～24] 24	[0.2] 0.2	3.8	1	10	1個
2	[25～24] 24	[0.2] 0.2	3.8	2	10	1個
2	[25～24] 24	[0.2] 0.2	3.8	3	10	1個
2	[25～24] 24	[0.2] 0.2	3.8	4	10	1個
2	[25～24] 24	[0.2] 0.2	3.8	5	10	1個
2	[25～24] 24	[0.2] 0.2	3.8	6	10	1個
2	[25～24] 24	[0.2] 0.2	3.8	7	10	1個
2	[25～24] 24	[0.2] 0.2	3.8	8	10	1個
2	[25～24] 24	[0.2] 0.2	3.8	9	10	1個
2	[25～24] 24	[0.2] 0.2	3.8	10	10	1個
2	[25～24] 24	[0.2] 0.2	3.8	11	10	1個
2	[25～24] 24	[0.2] 0.2	3.8	12	10	1個
2	[25～24] 24	[0.2] 0.2	3.8	13	10	1個
2	[25～24] 24	[0.2] 0.2	3.8	14	10	1個
2	[25～24] 24	[0.2] 0.2	3.8	15	10	1個
2	[25～24] 24	[0.2] 0.2	3.8	16	10	1個
2	[25～24] 24	[0.2] 0.2	3.8	17	10	1個
2	[25～24] 24	[0.2] 0.2	3.8	18	10	1個
2	[25～24] 24	[0.2] 0.2	3.8	19	10	1個
2	[25～24] 24	[0.2] 0.2	3.8	20	10	1個
2	[25～24] 24	[0.2] 0.2	3.8	21	10	1個
2	[25～24] 24	[0.2] 0.2	3.8	22	10	1個
2	[25～24] 24	[0.2] 0.2	3.8	23	10	1個
2	[25～24] 24	[0.2] 0.2	3.8	24	10	1個
2	[25～24] 24	[0.2] 0.2	3.8	25	10	1個
2	[25～24] 24	[0.2] 0.2	3.8	26	10	1個
2	[25～24] 24	[0.2] 0.2	3.8	27	10	1個
2	[25～24] 24	[0.2] 0.2	3.8	28	10	1個
2	[25～24] 24	[0.2] 0.2	3.8	29	10	1個
2	[25～24] 24	[0.2] 0.2	3.8	30	10	1個
2	[25～24] 24	[0.2] 0.2	3.8	31	10	1個
2	[25～24] 24	[0.2] 0.2	3.8	32	10	1個
2	[25～24] 24	[0.2] 0.2	3.8	33	10	1個
2	[25～24] 24	[0.2] 0.2	3.8	34	10	1個
2	[25～24] 24	[0.2] 0.2	3.8	35	10	1個
2	[25～24] 24	[0.2] 0.2	3.8	36	10	1個
2	[25～24] 24	[0.2] 0.2	3.8	37	10	1個
2	[25～24] 24	[0.2] 0.2	3.8	38	10	1個
2	[25～24] 24	[0.2] 0.2	3.8	39	10	1個
2	[25～24] 24	[0.2] 0.2	3.8	40	10	1個
2	[25～24] 24	[0.2] 0.2	3.8	41	10	1個
2	[25～24] 24	[0.2] 0.2	3.8	42	10	1個
2	[25～24] 24	[0.2] 0.2	3.8	43	10	1個
2	[25～24] 24	[0.2] 0.2	3.8	44	10	1個
2	[25～24] 24	[0.2] 0.2	3.8	45	10	1個
2	[25～24] 24	[0.2] 0.2	3.8	46	10	1個
2	[25～24] 24	[0.2] 0.2	3.8	47	10	1個
2	[25～24] 24	[0.2] 0.2	3.8	48	10	1個
2	[25～24] 24	[0.2] 0.2	3.8	49	10	1個
2	[25～24] 24	[0.2] 0.2	3.8	50	10	1個
2	[25～24] 24	[0.2] 0.2	3.8	51	10	1個
2	[25～24] 24	[0.2] 0.2	3.8	52	10	1個
2	[25～24] 24	[0.2] 0.2	3.8	53	10	1個
2	[25～24] 24	[0.2] 0.2	3.8	54	10	1個
2	[25～24] 24	[0.2] 0.2	3.8	55	10	1個
2	[25～24] 24	[0.2] 0.2	3.8	56	10	1個
2	[25～24] 24	[0.2] 0.2	3.8	57	10	1個
2	[25～24] 24	[0.2] 0.2	3.8	58	10	1個
2	[25～24] 24	[0.2] 0.2	3.8	59	10	1個
2	[25～24] 24	[0.2] 0.2	3.8	60	10	1個

通常単価(税別) (税込単価)	通常出荷日

665円 ( 732円 )	在庫品1日目当日出荷可能
1,329円 ( 1,462円 )	在庫品1日目当日出荷可能
1,993円 ( 2,192円 )	在庫品1日目当日出荷可能
2,657円 ( 2,923円 )	在庫品1日目当日出荷可能
3,321円 ( 3,653円 )	在庫品1日目当日出荷可能
2,657円 ( 2,923円 )	在庫品1日目当日出荷可能
3,100円 ( 3,410円 )	在庫品1日目当日出荷可能
3,542円 ( 3,896円 )	在庫品1日目当日出荷可能
3,985円 ( 4,384円 )	在庫品1日目当日出荷可能
2,657円 ( 2,923円 )	在庫品1日目当日出荷可能
2,922円 ( 3,214円 )	在庫品1日目当日出荷可能
3,188円 ( 3,507円 )	在庫品1日目当日出荷可能
3,454円 ( 3,799円 )	在庫品1日目当日出荷可能
3,719円 ( 4,091円 )	在庫品1日目当日出荷可能
3,985円 ( 4,384円 )	在庫品1日目当日出荷可能
4,251円 ( 4,676円 )	在庫品1日目当日出荷可能
4,516円 ( 4,968円 )	在庫品1日目当日出荷可能
4,782円 ( 5,260円 )	在庫品1日目当日出荷可能
5,048円 ( 5,553円 )	在庫品1日目当日出荷可能
3,796円 ( 4,176円 )	在庫品1日目当日出荷可能
3,985円 ( 4,384円 )	在庫品1日目当日出荷可能
4,174円 ( 4,591円 )	在庫品1日目当日出荷可能
4,364円 ( 4,800円 )	在庫品1日目当日出荷可能
4,554円 ( 5,009円 )	在庫品1日目当日出荷可能
4,744円 ( 5,218円 )	在庫品1日目当日出荷可能
4,933円 ( 5,426円 )	在庫品1日目当日出荷可能
5,123円 ( 5,635円 )	在庫品1日目当日出荷可能
5,313円 ( 5,844円 )	在庫品1日目当日出荷可能
5,503円 ( 6,053円 )	在庫品1日目当日出荷可能
5,692円 ( 6,261円 )	在庫品1日目当日出荷可能
5,882円 ( 6,470円 )	在庫品1日目当日出荷可能
6,072円 ( 6,679円 )	在庫品1日目当日出荷可能
6,261円 ( 6,887円 )	在庫品1日目当日出荷可能
6,451円 ( 7,096円 )	在庫品1日目当日出荷可能
6,641円 ( 7,305円 )	在庫品1日目当日出荷可能
6,831円 ( 7,514円 )	在庫品1日目当日出荷可能
7,020円 ( 7,722円 )	在庫品1日目当日出荷可能
7,210円 ( 7,931円 )	在庫品1日目当日出荷可能
7,400円 ( 8,140円 )	在庫品1日目当日出荷可能
7,590円 ( 8,349円 )	在庫品1日目当日出荷可能
7,779円 ( 8,557円 )	在庫品1日目当日出荷可能
7,969円 ( 8,766円 )	在庫品1日目当日出荷可能
8,159円 ( 8,975円 )	在庫品1日目当日出荷可能
8,348円 ( 9,183円 )	在庫品1日目当日出荷可能
8,538円 ( 9,392円 )	在庫品1日目当日出荷可能
8,728円 ( 9,601円 )	在庫品1日目当日出荷可能
8,918円 ( 9,810円 )	在庫品1日目当日出荷可能
9,107円 ( 10,018円 )	在庫品1日目当日出荷可能
9,297円 ( 10,227円 )	在庫品1日目当日出荷可能
7,378円 ( 8,116円 )	在庫品1日目当日出荷可能
7,527円 ( 8,280円 )	在庫品1日目当日出荷可能
7,674円 ( 8,441円 )	在庫品1日目当日出荷可能
7,821円 ( 8,603円 )	在庫品1日目当日出荷可能
7,969円 ( 8,766円 )	在庫品1日目当日出荷可能
8,117円 ( 8,929円 )	在庫品1日目当日出荷可能
8,264円 ( 9,090円 )	在庫品1日目当日出荷可能
8,412円 ( 9,253円 )	在庫品1日目当日出荷可能
8,559円 ( 9,415円 )	在庫品1日目当日出荷可能
8,707円 ( 9,578円 )	在庫品1日目当日出荷可能
8,854円 ( 9,739円 )	在庫品1日目当日出荷可能

...

基本情報

基本情報

＜MASTER-CABLE＞30V UL AWM20276規格弱電流回路用可動信号ケーブル

ご注意

【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］　は　こちら
※代替品シリーズ　NA20276R 30V UL規格　から仕様差異をご確認ください。

<MASTER-CABLE>～SWING-MASTER Class-C

【ココが特長】
●ミスミオリジナルMASTER-CABLEのひとつ、“SWING-MASTER Class-C”です。
●この商品はUL規格に対応しております。
●複合より導体を使用しており、工業用ロボットなどの低速可動部に適しています。
●耐油PVCを使用しており、耐油性に優れています。

【ご注意】
※採用メーカー変更により、色味や柔らかさが若干変わる場合があります。
電気用品安全法を取得しておりません。
※この商品は「ULトレーサビリティプログラム/プロセスト・ワイヤ」に対応しております。（c-UL未対応）

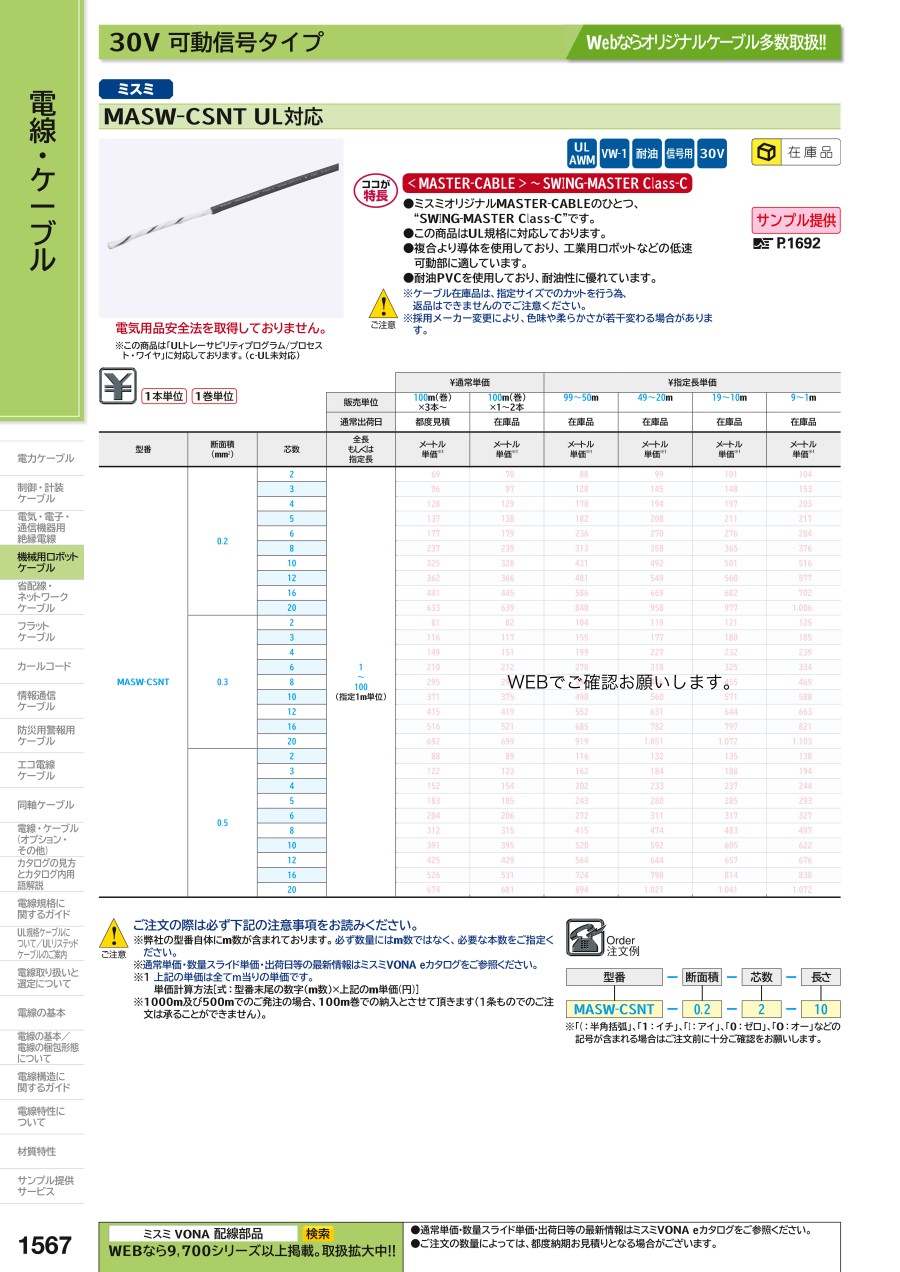

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
ST30R 【大電×ミスミ】極細高耐久ロボットケーブル（シールド無・有）
"30V"細径耐屈曲ロボットケーブル。「大電」との協業で、細さと屈曲性に優れる商品をミスミ在庫販売！
ミスミ
ST300R 【大電×ミスミ】極細高耐久ロボットケーブル（シールド無・有）
"300V"細径耐屈曲ロボットケーブル。「大電」との協業で、細さと屈曲性に優れる商品をミスミ在庫販売！
ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
