MASW-AS3KK UL対応

通常単価(税別): 1,323円～421,374円特別価格

税込単価: 1,455円～463,511円特別価格

一部SALE 2026.03.31まで

通常出荷日：在庫品1日目当日出荷可能

＜MASTER-CABLE＞300V UL AWM2517規格可動信号ケーブル

55.0

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
【取扱い終了品】本商品は在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］はこちら
※代替品シリーズ NA3FVR 高屈曲 UL規格から仕様差異をご確認ください。

詳細を確認

よく一緒に見られています

ミスミ

ST300R 【大電×ミスミ】極細高耐久ロボットケーブル（シールド無・有）

通常価格(税別)： 680円 (税込価格：748円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

NA3MF UL2517

通常価格(税別)： 757円 (税込価格：833円)

通常出荷日：在庫品1日目

未確定：候補が1,003型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

型式表示方法

型番	−	断面積	−	対数	−	長さ
MASW-AS3KK	−	0.2	−	2P	−	10

※「（：半角括弧」、「1：イチ」、「I：アイ」、「0：ゼロ」、「O：オー」など
の記号が含まれる場合はご注文前に十分ご確認をお願いします。

概要仕様

特性レーダーチャート

※特性の目安としてご利用ください。 >>P1685

商品比較

※比較サイズはAWG24（0.2mm²）、4芯（2対）を参考にしております。
※比較内容について保証するものではございません。
商品選定の参考としてお使い下さい。

主な仕様

シース色	ブラック
取得規格	ULAWM2517
定格電圧	300				V
使用温度範囲	固定部：-20～＋70				℃
	可動部：-10～＋70				℃
難燃性	VW-1
曲げ半径	仕上外径	×	5	（固定部）
（mm）			7	（可動部）
※推奨値であり保証値ではございません

仕様

型番	断面積（mm²）	対数^※1 1P=2芯	AWG サイズ目安^※2	撚合構造	線芯本数	仕上外径（mm）	概算質量 kg/km	電気的特性				導体			絶縁		線芯外径約（mm）	シース		規格	サンプル提供	備考
								許容電流 A（30℃）^※3	導体抵抗 Ω/km （20℃）	絶縁特性 MΩkm （20℃）	耐電圧 V/分	構成本/mm	外径約（mm）	メッキ^※4	厚さ（mm）	材質^※4		厚さ（mm）	材質^※4
MASW- AS3KK	0.2	2P	24	対撚り	4	5.7	32	3.29	108 以下	100 以上	2000	43/0.079	0.61	すず	0.2	ETFE	1.01	1	PVC	UL460U	-	−
		3P			6	6	39	2.72													-
		4P			8	6.4	46	2.44													-
		10P			20	9.6	96	1.69													-	−
		12P			24	10.6	110	1.41													-
		20P			40	11.5	163	1.22													-	−
	0.3	2P	23		4	6.1	37	4.04	78 以下	100 以上		60/0.079	0.72				1.12				-
		3P			6	6.4	46	3.38													-
		4P			8	6.9	56	3.01													-
		5P			10	7.4	66	2.82													-
		6P			12	8	76	2.35													-
		8P			16	9.1	96	2.07													-
		10P			20	10.3	117	2.07													-
		12P			24	11.5	137	1.78													-

【ご注意】
※1 芯/対表記が1P（1PS）のときの線芯本数は「×2芯」となりますのでご注意ください。
※2 サイズ変換はあくまでも目安となります。また本製品は、海外の規格で設計されてい
　　るため、実際の導体構成から算出される断面積目安サイズに置き換えて表示しており
　　ます。AWGサイズと断面積目安（mm²での表示）の対比表は、>>P1688をご参照
　　ください。
※3 許容電流の値はあくまでも参考値であって、保証値ではありません。
※4 材質の見方
【メッキ】すず…すずめっき軟銅線
【材質】 PVC…塩化ビニル PE…ポリエチレン系素材
P…ポリエステル系素材フッ素…各種ふっ素樹脂 ※…その他

電流減少係数

周囲温度（℃）	20	30	40	50	60	70
電流減少係数	1.06	1	0.93	0.85	0.77	0.68

許容電流値は周囲温度30℃空中1条布設時の計算値を示し保証値ではありません。
周囲温度30℃以上の場合は、上の電流減少係数を許容電流に乗じます。
（例）0.2mm²の2P周囲温度が40℃の場合の許容電流値
3.29×0.93=3.05（A）

1688ページへ

構造

線芯識別表

色識別	対 No. （対番）	1		2		3		4		5		6		7		8		9		10
	線芯 No.	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20
	絶縁体色	青	橙	緑	茶	灰	赤	黒	黄	桃	紫	水	青緑	薄紫	薄茶	白	青	橙	緑	茶	灰
	対 No. （対番）	11		12		13		14		15		16		17		18		19		20
	線芯 No.	21	22	23	24	25	26	27	28	29	30	31	32	33	34	35	36	37	38	39	40
	絶縁体色	赤	黒	黄	桃	紫	水	青緑	薄紫	薄茶	白	青	橙	緑	茶	灰	赤	黒	黄	桃	紫

例示 5Pケーブル

型番リスト

表示件数

...

型番

芯数

(芯)

対数

AWGサイズ

(AWG)

導体断面積

(mm²)

仕上り外径

(mm)

全長

(m)

RoHS?

最小発注数量

[6] 6	3P	[25～24] 24	[0.2] 0.2	6	1	10	1個
[6] 6	3P	[25～24] 24	[0.2] 0.2	6	2	10	1個
[6] 6	3P	[25～24] 24	[0.2] 0.2	6	3	10	1個
[6] 6	3P	[25～24] 24	[0.2] 0.2	6	4	10	1個
[6] 6	3P	[25～24] 24	[0.2] 0.2	6	5	10	1個
[6] 6	3P	[25～24] 24	[0.2] 0.2	6	6	10	1個
[6] 6	3P	[25～24] 24	[0.2] 0.2	6	7	10	1個
[6] 6	3P	[25～24] 24	[0.2] 0.2	6	8	10	1個
[6] 6	3P	[25～24] 24	[0.2] 0.2	6	9	10	1個
[6] 6	3P	[25～24] 24	[0.2] 0.2	6	10	10	1個
[6] 6	3P	[25～24] 24	[0.2] 0.2	6	11	10	1個
[6] 6	3P	[25～24] 24	[0.2] 0.2	6	12	10	1個
[6] 6	3P	[25～24] 24	[0.2] 0.2	6	13	10	1個
[6] 6	3P	[25～24] 24	[0.2] 0.2	6	14	10	1個
[6] 6	3P	[25～24] 24	[0.2] 0.2	6	15	10	1個
[6] 6	3P	[25～24] 24	[0.2] 0.2	6	16	10	1個
[6] 6	3P	[25～24] 24	[0.2] 0.2	6	17	10	1個
[6] 6	3P	[25～24] 24	[0.2] 0.2	6	18	10	1個
[6] 6	3P	[25～24] 24	[0.2] 0.2	6	19	10	1個
[6] 6	3P	[25～24] 24	[0.2] 0.2	6	20	10	1個
[6] 6	3P	[25～24] 24	[0.2] 0.2	6	21	10	1個
[6] 6	3P	[25～24] 24	[0.2] 0.2	6	22	10	1個
[6] 6	3P	[25～24] 24	[0.2] 0.2	6	23	10	1個
[6] 6	3P	[25～24] 24	[0.2] 0.2	6	24	10	1個
[6] 6	3P	[25～24] 24	[0.2] 0.2	6	25	10	1個
[6] 6	3P	[25～24] 24	[0.2] 0.2	6	26	10	1個
[6] 6	3P	[25～24] 24	[0.2] 0.2	6	27	10	1個
[6] 6	3P	[25～24] 24	[0.2] 0.2	6	28	10	1個
[6] 6	3P	[25～24] 24	[0.2] 0.2	6	29	10	1個
[6] 6	3P	[25～24] 24	[0.2] 0.2	6	30	10	1個
[6] 6	3P	[25～24] 24	[0.2] 0.2	6	31	10	1個
[6] 6	3P	[25～24] 24	[0.2] 0.2	6	32	10	1個
[6] 6	3P	[25～24] 24	[0.2] 0.2	6	33	10	1個
[6] 6	3P	[25～24] 24	[0.2] 0.2	6	34	10	1個
[6] 6	3P	[25～24] 24	[0.2] 0.2	6	35	10	1個
[6] 6	3P	[25～24] 24	[0.2] 0.2	6	36	10	1個
[6] 6	3P	[25～24] 24	[0.2] 0.2	6	37	10	1個
[6] 6	3P	[25～24] 24	[0.2] 0.2	6	38	10	1個
[6] 6	3P	[25～24] 24	[0.2] 0.2	6	39	10	1個
[6] 6	3P	[25～24] 24	[0.2] 0.2	6	40	10	1個
[6] 6	3P	[25～24] 24	[0.2] 0.2	6	41	10	1個
[6] 6	3P	[25～24] 24	[0.2] 0.2	6	42	10	1個
[6] 6	3P	[25～24] 24	[0.2] 0.2	6	43	10	1個
[6] 6	3P	[25～24] 24	[0.2] 0.2	6	44	10	1個
[6] 6	3P	[25～24] 24	[0.2] 0.2	6	45	10	1個
[6] 6	3P	[25～24] 24	[0.2] 0.2	6	46	10	1個
[6] 6	3P	[25～24] 24	[0.2] 0.2	6	47	10	1個
[6] 6	3P	[25～24] 24	[0.2] 0.2	6	48	10	1個
[6] 6	3P	[25～24] 24	[0.2] 0.2	6	49	10	1個
[6] 6	3P	[25～24] 24	[0.2] 0.2	6	50	10	1個
[6] 6	3P	[25～24] 24	[0.2] 0.2	6	51	10	1個
[6] 6	3P	[25～24] 24	[0.2] 0.2	6	52	10	1個
[6] 6	3P	[25～24] 24	[0.2] 0.2	6	53	10	1個
[6] 6	3P	[25～24] 24	[0.2] 0.2	6	54	10	1個
[6] 6	3P	[25～24] 24	[0.2] 0.2	6	55	10	1個
[6] 6	3P	[25～24] 24	[0.2] 0.2	6	56	10	1個
[6] 6	3P	[25～24] 24	[0.2] 0.2	6	57	10	1個
[6] 6	3P	[25～24] 24	[0.2] 0.2	6	58	10	1個
[6] 6	3P	[25～24] 24	[0.2] 0.2	6	59	10	1個
[6] 6	3P	[25～24] 24	[0.2] 0.2	6	60	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,323円1,058円 ( 1,164円 )	在庫品1日目当日出荷可能
2,649円2,119円 ( 2,331円 )	在庫品1日目当日出荷可能
3,976円3,180円 ( 3,498円 )	在庫品1日目当日出荷可能
5,299円4,239円 ( 4,663円 )	在庫品1日目当日出荷可能
6,629円5,303円 ( 5,833円 )	在庫品1日目当日出荷可能
7,956円6,364円 ( 7,000円 )	在庫品1日目当日出荷可能
9,279円7,423円 ( 8,165円 )	在庫品1日目当日出荷可能
10,605円8,484円 ( 9,332円 )	在庫品1日目当日出荷可能
11,931円9,544円 ( 10,498円 )	在庫品1日目当日出荷可能
11,367円9,093円 ( 10,002円 )	在庫品1日目当日出荷可能
12,498円9,998円 ( 10,998円 )	在庫品1日目当日出荷可能
13,638円10,910円 ( 12,001円 )	在庫品1日目当日出荷可能
14,775円11,820円 ( 13,002円 )	在庫品1日目当日出荷可能
15,909円12,727円 ( 14,000円 )	在庫品1日目当日出荷可能
17,046円13,636円 ( 15,000円 )	在庫品1日目当日出荷可能
18,186円14,548円 ( 16,003円 )	在庫品1日目当日出荷可能
19,317円15,453円 ( 16,998円 )	在庫品1日目当日出荷可能
20,457円16,365円 ( 18,002円 )	在庫品1日目当日出荷可能
21,594円17,275円 ( 19,003円 )	在庫品1日目当日出荷可能
19,892円15,913円 ( 17,504円 )	在庫品1日目当日出荷可能
20,882円16,705円 ( 18,376円 )	在庫品1日目当日出荷可能
21,880円17,504円 ( 19,254円 )	在庫品1日目当日出荷可能
22,874円18,299円 ( 20,129円 )	在庫品1日目当日出荷可能
23,868円19,094円 ( 21,003円 )	在庫品1日目当日出荷可能
24,862円19,889円 ( 21,878円 )	在庫品1日目当日出荷可能
25,859円20,687円 ( 22,756円 )	在庫品1日目当日出荷可能
26,849円21,479円 ( 23,627円 )	在庫品1日目当日出荷可能
27,845円22,276円 ( 24,504円 )	在庫品1日目当日出荷可能
28,841円23,072円 ( 25,379円 )	在庫品1日目当日出荷可能
29,838円23,870円 ( 26,257円 )	在庫品1日目当日出荷可能
30,828円24,662円 ( 27,128円 )	在庫品1日目当日出荷可能
31,826円25,460円 ( 28,006円 )	在庫品1日目当日出荷可能
32,822円26,257円 ( 28,883円 )	在庫品1日目当日出荷可能
33,814円27,051円 ( 29,756円 )	在庫品1日目当日出荷可能
34,806円27,844円 ( 30,628円 )	在庫品1日目当日出荷可能
35,805円28,644円 ( 31,508円 )	在庫品1日目当日出荷可能
36,795円29,436円 ( 32,380円 )	在庫品1日目当日出荷可能
37,793円30,234円 ( 33,257円 )	在庫品1日目当日出荷可能
38,787円31,029円 ( 34,132円 )	在庫品1日目当日出荷可能
39,783円31,826円 ( 35,009円 )	在庫品1日目当日出荷可能
40,776円32,620円 ( 35,882円 )	在庫品1日目当日出荷可能
41,773円33,418円 ( 36,760円 )	在庫品1日目当日出荷可能
42,768円34,214円 ( 37,635円 )	在庫品1日目当日出荷可能
43,760円35,008円 ( 38,509円 )	在庫品1日目当日出荷可能
44,754円35,803円 ( 39,383円 )	在庫品1日目当日出荷可能
45,752円36,601円 ( 40,261円 )	在庫品1日目当日出荷可能
46,740円37,392円 ( 41,131円 )	在庫品1日目当日出荷可能
47,737円38,189円 ( 42,008円 )	在庫品1日目当日出荷可能
48,733円38,986円 ( 42,885円 )	在庫品1日目当日出荷可能
33,153円26,522円 ( 29,174円 )	在庫品1日目当日出荷可能
33,812円27,049円 ( 29,754円 )	在庫品1日目当日出荷可能
34,478円27,582円 ( 30,340円 )	在庫品1日目当日出荷可能
35,141円28,112円 ( 30,923円 )	在庫品1日目当日出荷可能
35,804円28,643円 ( 31,507円 )	在庫品1日目当日出荷可能
36,468円29,174円 ( 32,091円 )	在庫品1日目当日出荷可能
37,130円29,704円 ( 32,674円 )	在庫品1日目当日出荷可能
37,790円30,232円 ( 33,255円 )	在庫品1日目当日出荷可能
38,453円30,762円 ( 33,838円 )	在庫品1日目当日出荷可能
39,120円31,296円 ( 34,426円 )	在庫品1日目当日出荷可能
39,782円31,825円 ( 35,008円 )	在庫品1日目当日出荷可能

...

基本情報

基本情報

＜MASTER-CABLE＞300V UL AWM2517規格可動信号ケーブル

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
【取扱い終了品】本商品は在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］はこちら
※代替品シリーズ NA3FVR 高屈曲 UL規格から仕様差異をご確認ください。

<MASTER-CABLE> ～SWING-MASTER Class-A～

【ココが特長】
●ミスミオリジナルMASTER-CABLEのひとつ、“SWING-MASTER Class-A”です。
●この商品はUL規格に対応しております。
●芯線の絶縁には耐熱ETFE樹脂を使用しています。

【ご注意】
※ケーブル在庫品は、指定サイズでのカットを行う為、キャンセル・返品はできませんのでご注意ください。
※採用メーカー変更により、色味や柔らかさが若干変わる場合があります。
電気用品安全法を取得しておりません。
※この商品は「ULトレーサビリティプログラム/プロセスト・ワイヤ」に対応しております。（c-UL未対応）

カタログ

商品TOP

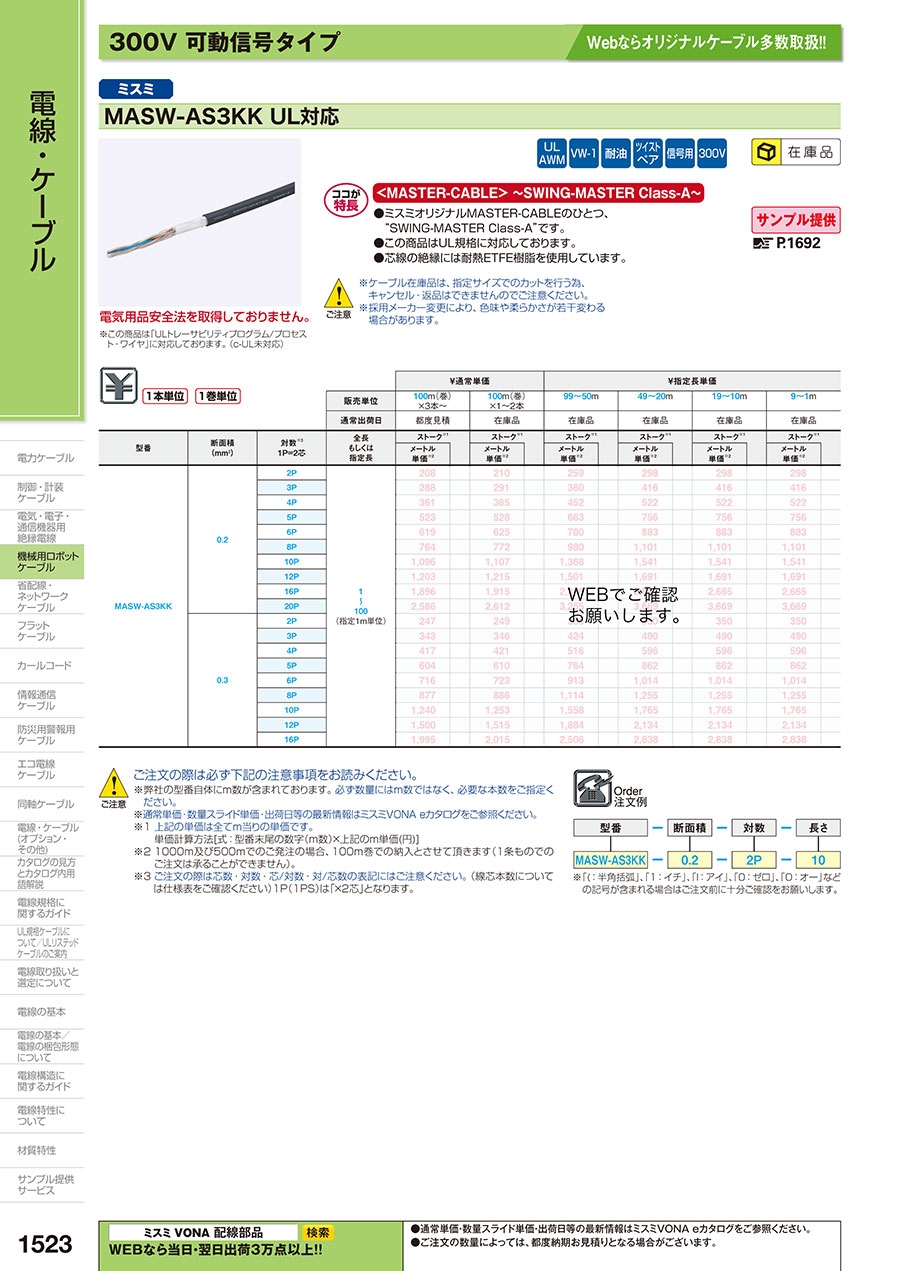

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
ST30R 【大電×ミスミ】極細高耐久ロボットケーブル（シールド無・有）
"30V"細径耐屈曲ロボットケーブル。「大電」との協業で、細さと屈曲性に優れる商品をミスミ在庫販売！
ミスミ
ST300R 【大電×ミスミ】極細高耐久ロボットケーブル（シールド無・有）
"300V"細径耐屈曲ロボットケーブル。「大電」との協業で、細さと屈曲性に優れる商品をミスミ在庫販売！
ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

MASW-AS3KK UL対応のレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

実験装置の配線

満足度：5.02022/01/31

ETFEの配線を探していたところこちらが見つかり購入しました。使用感が良く満足しています。

0人が参考にしています。

1件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品 MASW-AS3KK UL対応	MASW-AS3SKK UL規格シールド付	MASW-CSNT UL対応	MASW-BSBD UL対応	MASW-CSNTS UL規格シールド付	MASW-BSSBD UL規格シールド付
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	1,323円-	1,183円 -	665円 -	715円 -	946円 -	1,129円 -
通常出荷日	在庫品1日目	在庫品1日目	在庫品1日目	1日目	在庫品1日目	在庫品1日目〜
シールド	無	有	無	無	有	有
定格電圧	300V	300V	30V	30V	30V	30V
特性	耐油性 / 耐熱性	耐油性 / 耐熱性	耐油性 / 耐熱性	耐熱性	耐油性 / 耐熱性	耐熱性
シース(外被)色	黒	黒	黒	黒	黒	黒
安全規格	UL RECOGNIZED	UL RECOGNIZED	UL RECOGNIZED	UL RECOGNIZED	UL RECOGNIZED	UL RECOGNIZED

ロボットケーブルカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

エレクトロニクス部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

芯数(芯)

対数

AWGサイズ(AWG)

導体断面積(mm2)

仕上り外径(mm)

全長(m)

出荷日
