ミスミ

MASWG-BP3KK CCC/UL/PSE対応

数量スライド割引
当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 559円～56,018円

税込単価: 615円～61,620円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

MASWOLG-BP3KK CCC/UL/PSE対応

通常価格(税別)： 415円 (税込価格：457円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

MASWG-CP3KK　CCC/UL/PSE対応

4.3

通常価格(税別)： 786円 (税込価格：865円)

通常出荷日：在庫品1日目

＜MASTER-CABLE＞300V UL AWM2464/c-UL/CCC/...

詳細情報を確認する

規格・仕様：

ｃ-UL
CCC
VW-1
電安法PSE
ULAWM
電源用

シールド
無
定格電圧
300/500V
特性
耐熱性
シース(外被)色
黒
シース(外被)材料
PVC(塩ビ)
絶縁体材料
PVC(塩ビ)

ご注意

【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］はこちら
※代替品シリーズ　MASWG-CP3KK　CCC/UL/PSE対応から仕様差異をご確認ください。

未確定：候補が400型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

型式表示方法

型番	−	断面積	−	芯数	−	長さ
MASWG-BP3KK	−	0.75	−	2	−	10

※「（：半角括弧」、「1：イチ」、「I：アイ」、「0：ゼロ」、「O：オー」など
の記号が含まれる場合はご注文前に十分ご確認をお願いします。

概要仕様

特性レーダーチャート

※特性の目安としてご利用ください。 >>P1685

商品比較

※比較サイズはAWG19（0.75mm²）、4芯を参考にしております。
※比較内容について保証するものではございません。
商品選定の参考としてお使い下さい。

主な仕様

シース色	ブラック
取得規格	ULAWM2464、c-UL、CCC、PSE
定格電圧	300/500				V
使用温度範囲	固定部：-20～＋70				℃
	可動部：-10～＋70				℃
難燃性	VW-1
曲げ半径	仕上外径	×	4	（固定部）
（mm）			4	（可動部）
※推奨値であり保証値ではございません

仕様

型番	断面積（mm²）	芯数	AWG サイズ目安^※1	撚合構造	線芯本数	仕上外径（mm）	概算質量 kg/km	電気的特性				導体			絶縁		線芯外径約（mm）	シース		規格	サンプル提供	備考
								許容電流 A（30℃）^※2	導体抵抗 Ω/km （20℃）	絶縁特性 MΩkm （70℃）	耐電圧 V/5分間	構成本/mm	外径約（mm）	メッキ^※3	厚さ（mm）	材質^※3		厚さ（mm）	材質^※3
MASWG- BP3KK	0.75	2	19	芯層撚り	2	6.8	62	10.3	26以下	0.011以上	2000	7/22/0.08	1.3	なし	0.6	PVC	2.5	0.8	PVC	UL/c-UL/ CCC/ PSE （6芯以上は UL/c-UL/ CCCのみ）	-	−
		3			3	7.3	64	8.9										0.8			-	※販売終了品
		4			4	7.9	79	8										0.8			-	−
		6			6	8.3	94	6.5							0.4		2.15	0.8			○
	1.0	2	17		2	7.2	72	12.5	19.5以下	0.01以上		7/30/0.08	1.52		0.6		2.74	0.8			-
		3			3	7.7	74	10.9										0.8			-
		4			4	8.4	93	9.7										0.9			-
	1.5	2	16		2	8.3	98	16.2	13.3以下	0.01以上		7/43/0.08	1.82		0.7		3.24	0.8			-
		3			3	9.1	105	14										0.9			-
		4			4	10.1	136	12.5										1			-	※販売終了品

【ご注意】
※1 サイズ変換はあくまでも目安となります。また本製品は、海外の規格で設計されているため、
　　　実際の導体構成から算出される断面積目安サイズに置き換えて表示しております。
　　　AWGサイズと断面積目安（mm²での表示）の対比表は、>>P1688をご参照ください。
※2 許容電流の値はあくまでも参考値であって、保証値ではありません。
※3 材質の見方
【メッキ】すず…すずめっき軟銅線
【材質】 PVC…塩化ビニル PE…ポリエチレン系素材
P…ポリエステル系素材フッ素…各種ふっ素樹脂 ※…その他

電流減少係数

周囲温度（℃）	20	30	40	50	60
電流減少係数	1.1	1	0.86	0.71	0.5

許容電流値は周囲温度30℃空中1条布設時の計算値を示し保証値ではありません。
周囲温度30℃以上の場合は、上の電流減少係数を許容電流に乗じます。
（例）0.75mm²2芯で周囲温度が40℃の場合の許容電流値
10.3×0.86=8.85（A）

1688ページへ

構造

例示 3芯ケーブル

線芯識別表

5芯以下	2	3	4	5
色識別	青、茶	黄/緑、青、茶	黄/緑、灰、黒、茶	黄/緑、青、黒、茶、灰

5芯以上	白色絶縁体表面に1、2、3、4、5を連続印刷（芯数のうち1本は黄/緑が含まれます。）
数字識別

型番リスト

表示件数

...

型番

芯数

(芯)

AWGサイズ

(AWG)

導体断面積

(mm²)

仕上り外径

(mm)

安全規格

全長

(m)

アース線

RoHS?

最小発注数量

2	[17～16] 17	1.0	7.2	UL RECOGNIZED / CSA(c-UL) / CE / PSE / CCC	1	なし	10	1個
2	[17～16] 17	1.0	7.2	UL RECOGNIZED / CSA(c-UL) / CE / PSE / CCC	2	なし	10	1個
2	[17～16] 17	1.0	7.2	UL RECOGNIZED / CSA(c-UL) / CE / PSE / CCC	3	なし	10	1個
2	[17～16] 17	1.0	7.2	UL RECOGNIZED / CSA(c-UL) / CE / PSE / CCC	4	なし	10	1個
2	[17～16] 17	1.0	7.2	UL RECOGNIZED / CSA(c-UL) / CE / PSE / CCC	5	なし	10	1個
2	[17～16] 17	1.0	7.2	UL RECOGNIZED / CSA(c-UL) / CE / PSE / CCC	6	なし	10	1個
2	[17～16] 17	1.0	7.2	UL RECOGNIZED / CSA(c-UL) / CE / PSE / CCC	7	なし	10	1個
2	[17～16] 17	1.0	7.2	UL RECOGNIZED / CSA(c-UL) / CE / PSE / CCC	8	なし	10	1個
2	[17～16] 17	1.0	7.2	UL RECOGNIZED / CSA(c-UL) / CE / PSE / CCC	9	なし	10	1個
2	[17～16] 17	1.0	7.2	UL RECOGNIZED / CSA(c-UL) / CE / PSE / CCC	10	なし	10	1個
2	[17～16] 17	1.0	7.2	UL RECOGNIZED / CSA(c-UL) / CE / PSE / CCC	11	なし	10	1個
2	[17～16] 17	1.0	7.2	UL RECOGNIZED / CSA(c-UL) / CE / PSE / CCC	12	なし	10	1個
2	[17～16] 17	1.0	7.2	UL RECOGNIZED / CSA(c-UL) / CE / PSE / CCC	13	なし	10	1個
2	[17～16] 17	1.0	7.2	UL RECOGNIZED / CSA(c-UL) / CE / PSE / CCC	14	なし	10	1個
2	[17～16] 17	1.0	7.2	UL RECOGNIZED / CSA(c-UL) / CE / PSE / CCC	15	なし	10	1個
2	[17～16] 17	1.0	7.2	UL RECOGNIZED / CSA(c-UL) / CE / PSE / CCC	16	なし	10	1個
2	[17～16] 17	1.0	7.2	UL RECOGNIZED / CSA(c-UL) / CE / PSE / CCC	17	なし	10	1個
2	[17～16] 17	1.0	7.2	UL RECOGNIZED / CSA(c-UL) / CE / PSE / CCC	18	なし	10	1個
2	[17～16] 17	1.0	7.2	UL RECOGNIZED / CSA(c-UL) / CE / PSE / CCC	19	なし	10	1個
2	[17～16] 17	1.0	7.2	UL RECOGNIZED / CSA(c-UL) / CE / PSE / CCC	20	なし	10	1個
2	[17～16] 17	1.0	7.2	UL RECOGNIZED / CSA(c-UL) / CE / PSE / CCC	21	なし	10	1個
2	[17～16] 17	1.0	7.2	UL RECOGNIZED / CSA(c-UL) / CE / PSE / CCC	22	なし	10	1個
2	[17～16] 17	1.0	7.2	UL RECOGNIZED / CSA(c-UL) / CE / PSE / CCC	23	なし	10	1個
2	[17～16] 17	1.0	7.2	UL RECOGNIZED / CSA(c-UL) / CE / PSE / CCC	24	なし	10	1個
2	[17～16] 17	1.0	7.2	UL RECOGNIZED / CSA(c-UL) / CE / PSE / CCC	25	なし	10	1個
2	[17～16] 17	1.0	7.2	UL RECOGNIZED / CSA(c-UL) / CE / PSE / CCC	26	なし	10	1個
2	[17～16] 17	1.0	7.2	UL RECOGNIZED / CSA(c-UL) / CE / PSE / CCC	27	なし	10	1個
2	[17～16] 17	1.0	7.2	UL RECOGNIZED / CSA(c-UL) / CE / PSE / CCC	28	なし	10	1個
2	[17～16] 17	1.0	7.2	UL RECOGNIZED / CSA(c-UL) / CE / PSE / CCC	29	なし	10	1個
2	[17～16] 17	1.0	7.2	UL RECOGNIZED / CSA(c-UL) / CE / PSE / CCC	30	なし	10	1個
2	[17～16] 17	1.0	7.2	UL RECOGNIZED / CSA(c-UL) / CE / PSE / CCC	31	なし	10	1個
2	[17～16] 17	1.0	7.2	UL RECOGNIZED / CSA(c-UL) / CE / PSE / CCC	32	なし	10	1個
2	[17～16] 17	1.0	7.2	UL RECOGNIZED / CSA(c-UL) / CE / PSE / CCC	33	なし	10	1個
2	[17～16] 17	1.0	7.2	UL RECOGNIZED / CSA(c-UL) / CE / PSE / CCC	34	なし	10	1個
2	[17～16] 17	1.0	7.2	UL RECOGNIZED / CSA(c-UL) / CE / PSE / CCC	35	なし	10	1個
2	[17～16] 17	1.0	7.2	UL RECOGNIZED / CSA(c-UL) / CE / PSE / CCC	36	なし	10	1個
2	[17～16] 17	1.0	7.2	UL RECOGNIZED / CSA(c-UL) / CE / PSE / CCC	37	なし	10	1個
2	[17～16] 17	1.0	7.2	UL RECOGNIZED / CSA(c-UL) / CE / PSE / CCC	38	なし	10	1個
2	[17～16] 17	1.0	7.2	UL RECOGNIZED / CSA(c-UL) / CE / PSE / CCC	39	なし	10	1個
2	[17～16] 17	1.0	7.2	UL RECOGNIZED / CSA(c-UL) / CE / PSE / CCC	40	なし	10	1個
2	[17～16] 17	1.0	7.2	UL RECOGNIZED / CSA(c-UL) / CE / PSE / CCC	41	なし	10	1個
2	[17～16] 17	1.0	7.2	UL RECOGNIZED / CSA(c-UL) / CE / PSE / CCC	42	なし	10	1個
2	[17～16] 17	1.0	7.2	UL RECOGNIZED / CSA(c-UL) / CE / PSE / CCC	43	なし	10	1個
2	[17～16] 17	1.0	7.2	UL RECOGNIZED / CSA(c-UL) / CE / PSE / CCC	44	なし	10	1個
2	[17～16] 17	1.0	7.2	UL RECOGNIZED / CSA(c-UL) / CE / PSE / CCC	45	なし	10	1個
2	[17～16] 17	1.0	7.2	UL RECOGNIZED / CSA(c-UL) / CE / PSE / CCC	46	なし	10	1個
2	[17～16] 17	1.0	7.2	UL RECOGNIZED / CSA(c-UL) / CE / PSE / CCC	47	なし	10	1個
2	[17～16] 17	1.0	7.2	UL RECOGNIZED / CSA(c-UL) / CE / PSE / CCC	48	なし	10	1個
2	[17～16] 17	1.0	7.2	UL RECOGNIZED / CSA(c-UL) / CE / PSE / CCC	49	なし	10	1個
2	[17～16] 17	1.0	7.2	UL RECOGNIZED / CSA(c-UL) / CE / PSE / CCC	50	なし	10	1個
2	[17～16] 17	1.0	7.2	UL RECOGNIZED / CSA(c-UL) / CE / PSE / CCC	51	なし	10	1個
2	[17～16] 17	1.0	7.2	UL RECOGNIZED / CSA(c-UL) / CE / PSE / CCC	52	なし	10	1個
2	[17～16] 17	1.0	7.2	UL RECOGNIZED / CSA(c-UL) / CE / PSE / CCC	53	なし	10	1個
2	[17～16] 17	1.0	7.2	UL RECOGNIZED / CSA(c-UL) / CE / PSE / CCC	54	なし	10	1個
2	[17～16] 17	1.0	7.2	UL RECOGNIZED / CSA(c-UL) / CE / PSE / CCC	55	なし	10	1個
2	[17～16] 17	1.0	7.2	UL RECOGNIZED / CSA(c-UL) / CE / PSE / CCC	56	なし	10	1個
2	[17～16] 17	1.0	7.2	UL RECOGNIZED / CSA(c-UL) / CE / PSE / CCC	57	なし	10	1個
2	[17～16] 17	1.0	7.2	UL RECOGNIZED / CSA(c-UL) / CE / PSE / CCC	58	なし	10	1個
2	[17～16] 17	1.0	7.2	UL RECOGNIZED / CSA(c-UL) / CE / PSE / CCC	59	なし	10	1個
2	[17～16] 17	1.0	7.2	UL RECOGNIZED / CSA(c-UL) / CE / PSE / CCC	60	なし	10	1個

通常単価(税別) (税込単価)	通常出荷日

599円 ( 659円 )	在庫品1日目当日出荷可能
1,208円 ( 1,329円 )	在庫品1日目当日出荷可能
1,811円 ( 1,992円 )	在庫品1日目当日出荷可能
2,420円 ( 2,662円 )	在庫品1日目当日出荷可能
3,029円 ( 3,332円 )	在庫品1日目当日出荷可能
3,638円 ( 4,002円 )	在庫品1日目当日出荷可能
4,242円 ( 4,666円 )	在庫品1日目当日出荷可能
4,851円 ( 5,336円 )	在庫品1日目当日出荷可能
5,460円 ( 6,006円 )	在庫品1日目当日出荷可能
4,855円 ( 5,341円 )	在庫品1日目当日出荷可能
5,330円 ( 5,863円 )	在庫品1日目当日出荷可能
5,817円 ( 6,399円 )	在庫品1日目当日出荷可能
6,304円 ( 6,934円 )	在庫品1日目当日出荷可能
6,791円 ( 7,470円 )	在庫品1日目当日出荷可能
7,274円 ( 8,001円 )	在庫品1日目当日出荷可能
7,762円 ( 8,538円 )	在庫品1日目当日出荷可能
8,249円 ( 9,074円 )	在庫品1日目当日出荷可能
8,736円 ( 9,610円 )	在庫品1日目当日出荷可能
9,219円 ( 10,141円 )	在庫品1日目当日出荷可能
8,088円 ( 8,897円 )	在庫品1日目当日出荷可能
8,487円 ( 9,336円 )	在庫品1日目当日出荷可能
8,892円 ( 9,781円 )	在庫品1日目当日出荷可能
9,295円 ( 10,225円 )	在庫品1日目当日出荷可能
9,702円 ( 10,672円 )	在庫品1日目当日出荷可能
10,107円 ( 11,118円 )	在庫品1日目当日出荷可能
10,513円 ( 11,564円 )	在庫品1日目当日出荷可能
10,917円 ( 12,009円 )	在庫品1日目当日出荷可能
11,322円 ( 12,454円 )	在庫品1日目当日出荷可能
11,727円 ( 12,900円 )	在庫品1日目当日出荷可能
12,135円 ( 13,349円 )	在庫品1日目当日出荷可能
12,534円 ( 13,787円 )	在庫品1日目当日出荷可能
12,935円 ( 14,229円 )	在庫品1日目当日出荷可能
13,341円 ( 14,675円 )	在庫品1日目当日出荷可能
13,748円 ( 15,123円 )	在庫品1日目当日出荷可能
14,153円 ( 15,568円 )	在庫品1日目当日出荷可能
14,555円 ( 16,011円 )	在庫品1日目当日出荷可能
14,963円 ( 16,459円 )	在庫品1日目当日出荷可能
15,368円 ( 16,905円 )	在庫品1日目当日出荷可能
15,770円 ( 17,347円 )	在庫品1日目当日出荷可能
16,177円 ( 17,795円 )	在庫品1日目当日出荷可能
16,576円 ( 18,234円 )	在庫品1日目当日出荷可能
16,982円 ( 18,680円 )	在庫品1日目当日出荷可能
17,387円 ( 19,126円 )	在庫品1日目当日出荷可能
17,790円 ( 19,569円 )	在庫品1日目当日出荷可能
18,195円 ( 20,015円 )	在庫品1日目当日出荷可能
18,602円 ( 20,462円 )	在庫品1日目当日出荷可能
19,008円 ( 20,909円 )	在庫品1日目当日出荷可能
19,410円 ( 21,351円 )	在庫品1日目当日出荷可能
19,816円 ( 21,798円 )	在庫品1日目当日出荷可能
17,332円 ( 19,065円 )	在庫品1日目当日出荷可能
17,676円 ( 19,444円 )	在庫品1日目当日出荷可能
18,020円 ( 19,822円 )	在庫品1日目当日出荷可能
18,369円 ( 20,206円 )	在庫品1日目当日出荷可能
18,716円 ( 20,588円 )	在庫品1日目当日出荷可能
19,064円 ( 20,970円 )	在庫品1日目当日出荷可能
19,408円 ( 21,349円 )	在庫品1日目当日出荷可能
19,758円 ( 21,734円 )	在庫品1日目当日出荷可能
20,105円 ( 22,116円 )	在庫品1日目当日出荷可能
20,455円 ( 22,501円 )	在庫品1日目当日出荷可能
20,798円 ( 22,878円 )	在庫品1日目当日出荷可能

...

基本情報

基本情報

＜MASTER-CABLE＞300V UL AWM2464/c-UL/CCC/PSE 可動電源ケーブル

ご注意

【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］はこちら
※代替品シリーズ　MASWG-CP3KK　CCC/UL/PSE対応から仕様差異をご確認ください。

<MASTER-CABLE>～SWING-MASTER Class-B～

【ココが特長】
300V グローバル規格対応ケーブル
●ミスミオリジナルMASTER-CABLEのひとつ、“SWING-MASTER”Class-Bです。
●中国、米国、日本の規格に対応しているため、設計・仕様の統一に役立ちます。

【ご注意】
・6芯以上はCCC、UL、c-ULにのみ対応します。
※ケーブル在庫品は、指定サイズでのカットを行う為、キャンセル・返品はできませんのでご注意ください。
※採用メーカー変更により、色味や柔らかさが若干変わる場合があります。

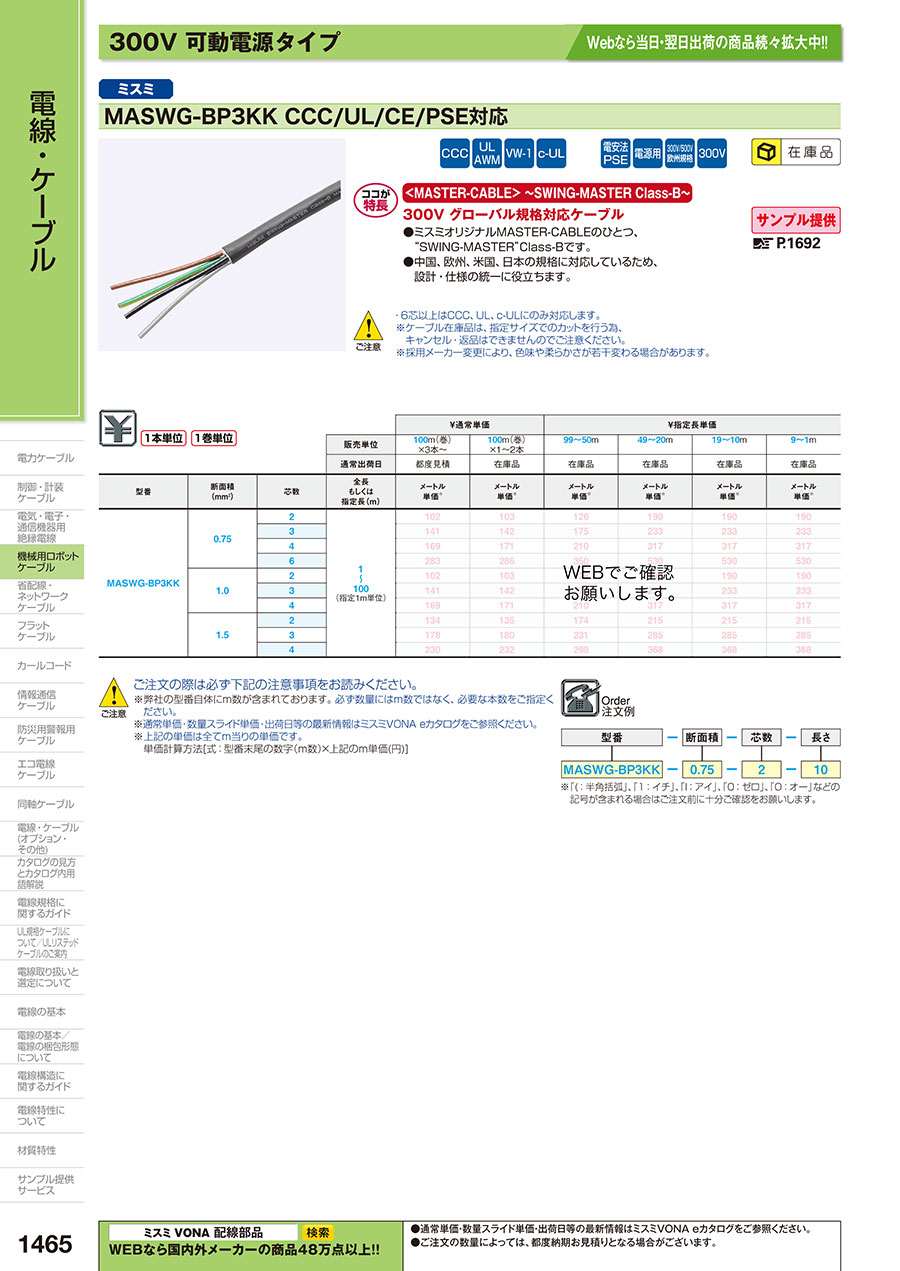

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
ST30R 【大電×ミスミ】極細高耐久ロボットケーブル（シールド無・有）
"30V"細径耐屈曲ロボットケーブル。「大電」との協業で、細さと屈曲性に優れる商品をミスミ在庫販売！
ミスミ
ST300R 【大電×ミスミ】極細高耐久ロボットケーブル（シールド無・有）
"300V"細径耐屈曲ロボットケーブル。「大電」との協業で、細さと屈曲性に優れる商品をミスミ在庫販売！
ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

MASWG-BP3KK CCC/UL/PSE対応のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品 MASWG-BP3KK CCC/UL/PSE対応	MASWOLG-BP3KK CCC/UL/PSE対応	MASWG-CP3耐震 UL/CCC対応	MASW-AS3KK UL対応	NARVCTF PSE対応	NARVCT PSE対応
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	559円-	415円 -	534円 -	1,323円 -	1,216円 -	957円 -
通常出荷日	在庫品1日目	在庫品1日目	在庫品1日目〜	在庫品1日目	在庫品1日目〜	在庫品1日目〜
シールド	無	無	無	無	無	無
定格電圧	300/500V	300/500V	300V（UL）、300/500V（CE/CCC）	300V	300V	600V
特性	耐熱性	耐油性	耐油性 / 耐熱性	耐油性 / 耐熱性	耐油性	耐油性
シース(外被)色	黒	黒	黒	黒	ネイビー色	ネイビー色
シース(外被)材料	PVC(塩ビ)	PVC(塩ビ)	PVC(塩ビ)	PVC(塩ビ)	PVC(塩ビ)	PVC(塩ビ)
