3191コネクタ　オリジナル手動圧着工具

3191コネクタ　オリジナル手動圧着工具
通常単価(税別)
19,875円
税込単価
21,863円
通常出荷日：在庫品1日目当日出荷可能

【特長】・モレックス製3191シリーズコネクタ専用の圧着工具です。・適応電線が広範囲な為A,Bタイプの...

詳細を確認
  • ミスミオリジナル圧着工具MSHT-□□シリーズは、多くのミスミユーザーが廉価で圧着作業を可能にすることを目的とし開発した工具です。
    そのため、圧着基準はコネクタメーカー基準の引張強度のみを満たす仕様となっており、その他のメーカーが規定している基準は確認しておりません。

よく一緒に見られています

5051/5045コネクタ　オリジナル手動圧着工具

ミスミ

5051/5045コネクタ　オリジナル手動圧着工具
通常価格(税別)： 16,794円 (税込価格：18,473円)

通常出荷日：在庫品1日目

よく一緒に見られています

5559/5557コネクタ　オリジナル手動圧着工具

ミスミ

5559/5557コネクタ　オリジナル手動圧着工具
通常価格(税別)： 19,874円 (税込価格：21,861円)

通常出荷日：在庫品1日目

未確定：候補が2型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品仕様

規格表

型式
MSHT-M02A
型番適合
シリーズ		適合
コンタクト		適用電線重量
（g）
AWG導体断面積mm2被覆外径φmm
MSHT-M02B31911434TL、1433ATL28～240.08～0.20.8～1.5600
1380TL、1381ATL24～180.2～0.751.5～3.1600
MSHT-M02A1190TL、1189ATL20～140.5～2.01.6～4.1600



■刃型ガイド
3191コネクタ　オリジナル手動圧着工具:関連画像
3191コネクタ　オリジナル手動圧着工具:関連画像

■構造説明
適用電線サイズによっては被覆部の圧着状態が崩れて圧着される場合があります。
その際には、被服部高さ調整ダイヤルを回して調整してください。
適応電線範囲が広い工具の場合には特に必要になります。

3191コネクタ　オリジナル手動圧着工具:関連画像

概要仕様

圧着方法

3191コネクタ　オリジナル手動圧着工具:関連画像下側刃
で押し
上げる

3191コネクタ　オリジナル手動圧着工具:関連画像		3191コネクタ　オリジナル手動圧着工具:関連画像

①②当圧着工具は、コンタクトのセット位置が固定となっておりません。コンタクトセットには、ダイスの位置関係を確認して圧着することをお薦めします。

外形図

3191コネクタ　オリジナル手動圧着工具:外形図

型番リスト

表示件数
  • 1
    • 型番
    MSHT-M02A
    MSHT-M02B
    最小発注数量
    1個
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    19,875円
    ( 21,863円 )
    在庫品1日目当日出荷可能
    19,875円
    ( 21,863円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・モレックス製3191シリーズコネクタ専用の圧着工具です。
    ・適応電線が広範囲な為A,Bタイプの工具に分かれております。
    ・ご利用コンタクトを確認して使い分けしてください。

    ご注意

    • ミスミオリジナル圧着工具MSHT-□□シリーズは、多くのミスミユーザーが廉価で圧着作業を可能にすることを目的とし開発した工具です。
      そのため、圧着基準はコネクタメーカー基準の引張強度のみを満たす仕様となっており、その他のメーカーが規定している基準は確認しておりません。
    【ココが特長】
    ●モレックス製3191シリーズコネクタ専用の圧着工具です。
    ●適応電線が広範囲な為A,Bタイプの工具に分かれております。
    　ご利用コンタクトを確認して使い分けしてください。

    【ご注意】
    ・適合コンタクト以外の圧着は絶対にしないでください。工具を痛め故障の原因になります。
    指定外の利用をされますと正常な圧着が出来なくなることがございます。
    ・この工具の校正は行っておりません。
    ・ダイス部分の鋼材は金型で利用されている高品質材を使っております。
    圧着時に手で触れるなどをされた時には汗等の塩分を拭取るなど工具のケアをしてください。
    ・この工具はミスミ独自企画により開発した一体型手動圧着工具です。
    ・コネクタメーカーの保証を要求される場合には、コネクタメーカー指定の工具の使用を推奨します。

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

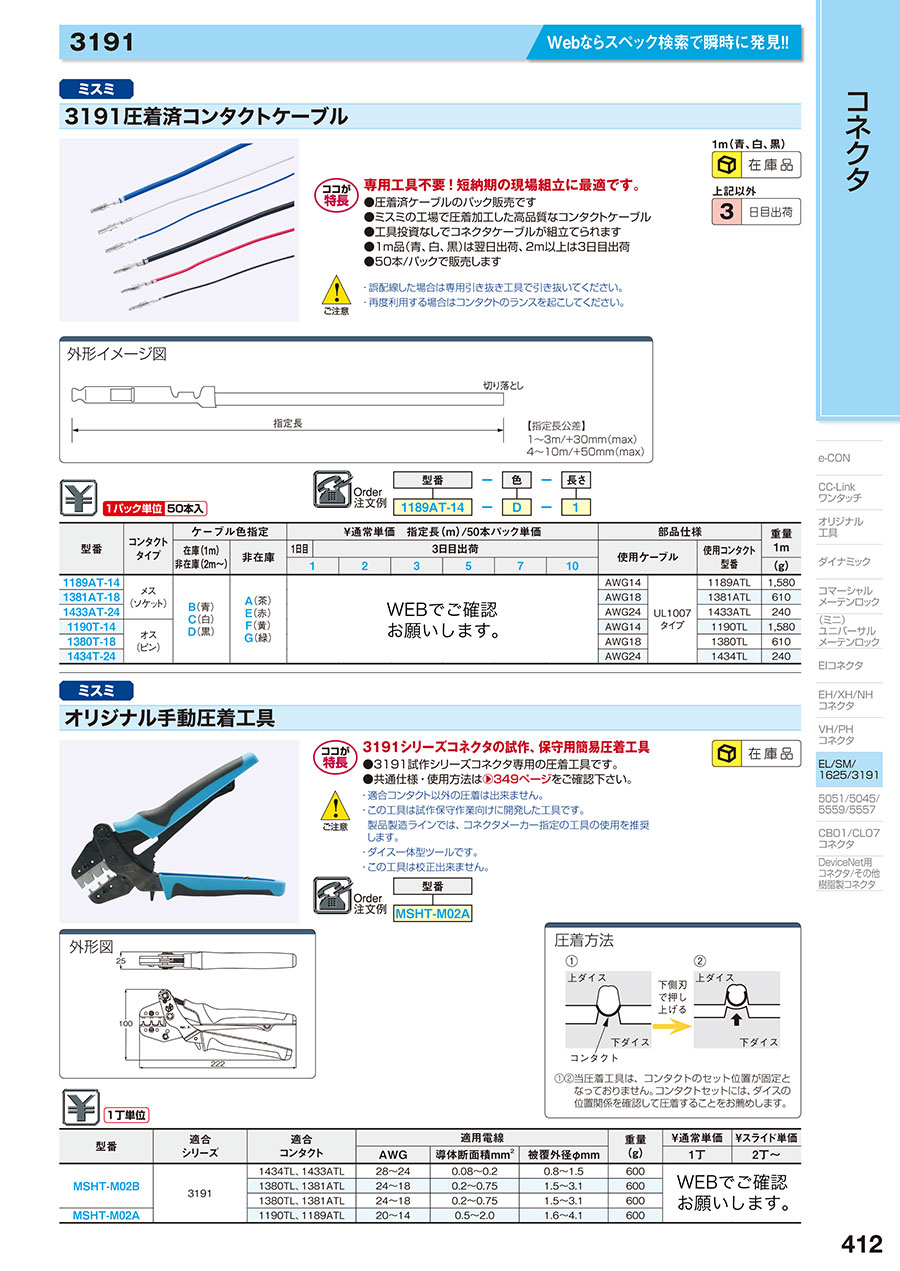

    EW-412
