ｺﾏｰｼｬﾙﾒｰﾃﾝﾛｯｸ オリジナル手動圧着工具
- 通常単価(税別)
- 19,876円
- 税込単価
- 21,864円
通常出荷日：在庫品1日目当日出荷可能
【特長】・TE社製コマーシャルメーテンロックシリーズコネクタ専用の圧着工具です。・AWG24~14の対...
詳細を確認- ミスミオリジナル圧着工具MSHT-□□シリーズは、多くのミスミユーザーが廉価で圧着作業を可能にすることを目的とし開発した工具です。
そのため、圧着基準はコネクタメーカー基準の引張強度のみを満たす仕様となっており、その他のメーカーが規定している基準は確認しておりません。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
MSHT-A03の仕様・寸法情報
適用タイプ
コマーシャルメーテンロックコネクタ
商品分類
圧着工具
chemSHERPA
調査中
商品仕様
規格表
| 型式 | 適合 シリーズ | 適合 コンタクト | コンタクト タイプ | 適用電線 | 重量 (ｇ) | ||
| AWG | 導体断面積mm２ | 被覆外径(最大) | |||||
| MSHT-A03 | コマーシャル メーテン ロック | 60618-1 | オス(ピン) | 24～18 | 0.2～0.89 | 2.5 | 600 |
| 60620-1 | 20～14 | 0.5～2.27 | 3.3 | ||||
| 60617-1 | メス(ソケット) | 24～18 | 0.2～0.89 | 2.5 | |||
| 60619-1 | 20～14 | 0.5～2.27 | 3.3 | ||||
■刃型ガイド
■構造説明
適用電線サイズによっては被覆部の圧着状態が崩れて圧着される場合があります。
その際には、被服部高さ調整ダイヤルを回して調整してください。
適応電線範囲が広い工具の場合には特に必要になります。
概要仕様
詳細情報
基本情報
【特長】
・TE社製コマーシャルメーテンロックシリーズコネクタ専用の圧着工具です。
・AWG24~14の対象コンタクトをこの1丁で圧着できます。
ご注意
- ミスミオリジナル圧着工具MSHT-□□シリーズは、多くのミスミユーザーが廉価で圧着作業を可能にすることを目的とし開発した工具です。
そのため、圧着基準はコネクタメーカー基準の引張強度のみを満たす仕様となっており、その他のメーカーが規定している基準は確認しておりません。
●TE社製コマーシャルメーテンロックシリーズコネクタ専用の圧着工具です。
●AWG24~14の対象コンタクトをこの１丁で圧着できます。
・適合コンタクト以外の圧着は絶対にしないでください。工具を痛め故障の原因になります。
指定外の利用をされますと正常な圧着が出来なくなることがございます。
・この工具の校正は行っておりません。
・ダイス部分の鋼材は金型で利用されている高品質材を使っております。
圧着時に手で触れるなどをされた時には汗等の塩分を拭取るなど工具のケアをしてください。
・この工具はミスミ独自企画により開発した一体型手動圧着工具です。
・コネクタメーカーの保証を要求される場合には、コネクタメーカー指定の工具の使用を推奨します。

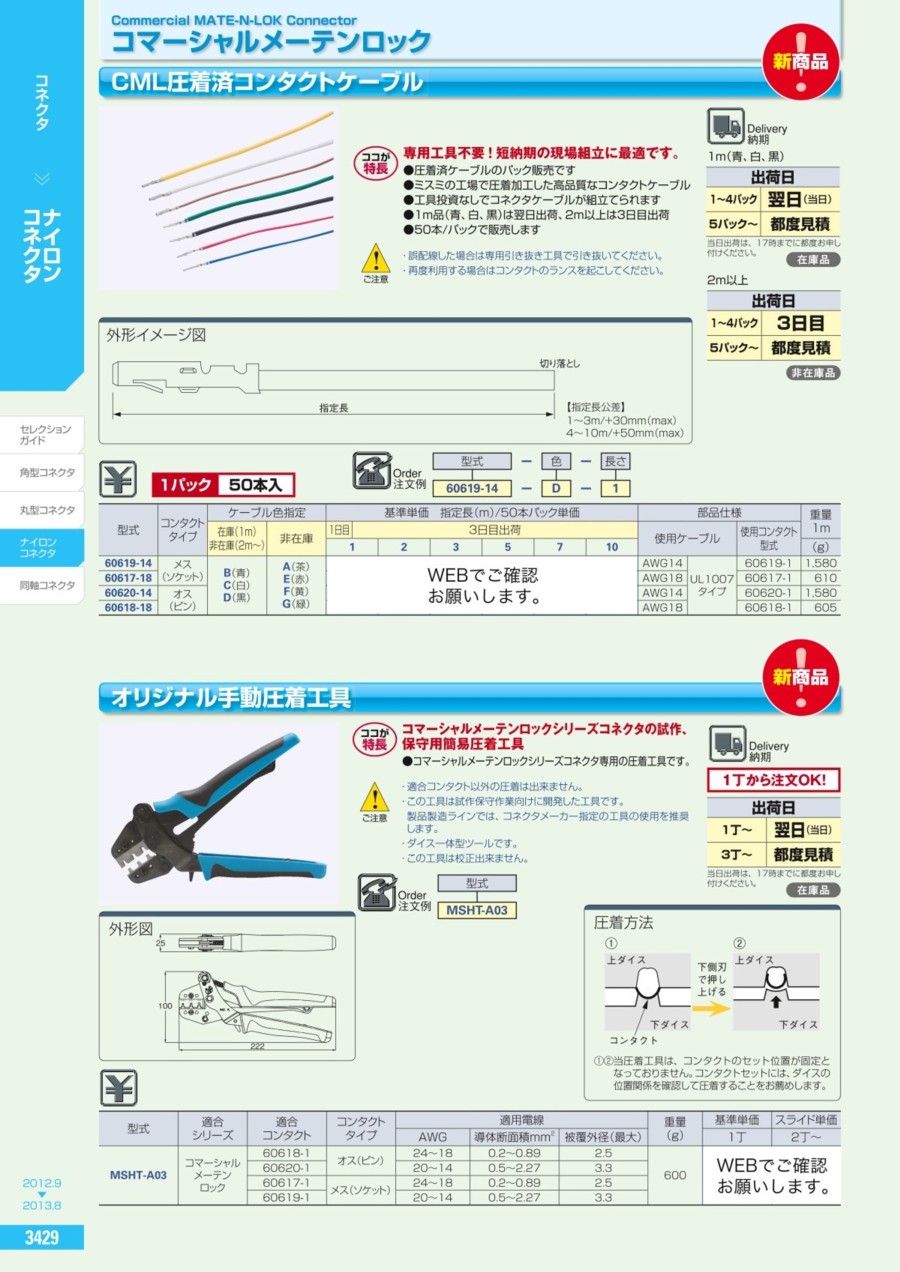

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。ｺﾏｰｼｬﾙﾒｰﾃﾝﾛｯｸ オリジナル手動圧着工具の型番MSHT-A03のページです。
型番MSHT-A03に関する仕様情報を記載しております。
ｺﾏｰｼｬﾙﾒｰﾃﾝﾛｯｸ オリジナル手動圧着工具のレビュー
ハーネス作成
3
3.02019/11/30
ラチェットリリースレバーは使いやすい。
圧着具合は概ね問題ないが、加圧過程でピンが回転して斜め方向からの圧着になってしま...もっと読む
2人が参考にしています。
