ﾀﾞｲﾅﾐｯｸｺﾈｸﾀ　オリジナル手動圧着工具（D3100/D3200シリーズ）

ﾀﾞｲﾅﾐｯｸｺﾈｸﾀ　オリジナル手動圧着工具（D3100/D3200シリーズ） MSHT-A01

ご注意

  • ミスミオリジナル圧着工具MSHT-□□シリーズは、多くのミスミユーザーが廉価で圧着作業を可能にすることを目的とし開発した工具です。
    そのため、圧着基準はコネクタメーカー基準の引張強度のみを満たす仕様となっており、その他のメーカーが規定している基準は確認しておりません。

型番:

MSHT-A01
解除
    数量：
    －閉じる

    MSHT-A01の仕様・寸法情報

    適用タイプ
    ダイナミックコネクタ（3100/3200シリーズ）
    商品分類
    圧着工具

    商品仕様

    規格表

    型式
    MSHT-A01
    型番適合
    シリーズ    		適合
    コンタクト    		コンタクト
    タイプ    		適用電線重量
    （g）
    AWG導体断面積mm2被覆外径φmm
    MSHT-A01D3100/D3200175287-2オス（ピン）28～240.08～0.20.8～1.4600
    175288-224～200.2～0.51.2～2.6
    175289-220～160.5～1.251.8～2.8
    175216-2メス（ソケット）28～240.08～0.20.8～1.4
    175217-224～200.2～0.51.2～2.6
    175218-220～160.5～1.251.8～2.8


    ■刃型ガイド
    ﾀﾞｲﾅﾐｯｸｺﾈｸﾀ　オリジナル手動圧着工具（D3100/D3200シリーズ）:関連画像

    ■構造説明
    適用電線サイズによっては被覆部の圧着状態が崩れて圧着される場合があります。
    その際には、被服部高さ調整ダイヤルを回して調整してください。
    適応電線範囲が広い工具の場合には特に必要になります。
    ﾀﾞｲﾅﾐｯｸｺﾈｸﾀ　オリジナル手動圧着工具（D3100/D3200シリーズ）:関連画像

    概要仕様

    圧着方法

    ﾀﾞｲﾅﾐｯｸｺﾈｸﾀ　オリジナル手動圧着工具（D3100/D3200シリーズ）:関連画像下側刃
    で押し
    上げる

    ﾀﾞｲﾅﾐｯｸｺﾈｸﾀ　オリジナル手動圧着工具（D3100/D3200シリーズ）:関連画像    		ﾀﾞｲﾅﾐｯｸｺﾈｸﾀ　オリジナル手動圧着工具（D3100/D3200シリーズ）:関連画像

    ①②当圧着工具は、コンタクトのセット位置が固定となっておりません。コンタクトセットには、ダイスの位置関係を確認して圧着することをお薦めします。

    外形図

    ﾀﾞｲﾅﾐｯｸｺﾈｸﾀ　オリジナル手動圧着工具（D3100/D3200シリーズ）:外形図

    型番リスト

    表示件数
  • 1
    • 型番
    MSHT-A01
    最小発注数量
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    19,875円
    ( 21,863円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    D3000シリーズコネクタの電線サイズAWG28～16まで対応した専用手動圧着工具です。
    適用電線サイズによっては被覆部の圧着状態が崩れて圧着される場合があります。
    その際には、被服部高さ調整ダイヤルを回して調整してください。
    適応電線範囲が広い工具の場合には特に必要になります。

    ご注意

    • ミスミオリジナル圧着工具MSHT-□□シリーズは、多くのミスミユーザーが廉価で圧着作業を可能にすることを目的とし開発した工具です。
      そのため、圧着基準はコネクタメーカー基準の引張強度のみを満たす仕様となっており、その他のメーカーが規定している基準は確認しておりません。
    【ココが特長】
    D3000シリーズコネクタの電線サイズＡＷＧ28～16まで対応した専用手動圧着工具です。


    【ご注意】
    ・適合コンタクト以外の圧着は絶対にしないでください。工具を痛め故障の原因になります。
    指定外の利用をされますと正常な圧着が出来なくなることがございます。
    ・この工具の校正は行っておりません。
    ・ダイス部分の鋼材は金型で利用されている高品質材を使っております。
    圧着時に手で触れるなどをされた時には汗等の塩分を拭取るなど工具のケアをしてください。
    ・この工具はミスミ独自企画により開発した一体型手動圧着工具です。
    ・コネクタメーカーの保証を要求される場合には、コネクタメーカー指定の工具の使用を推奨します。

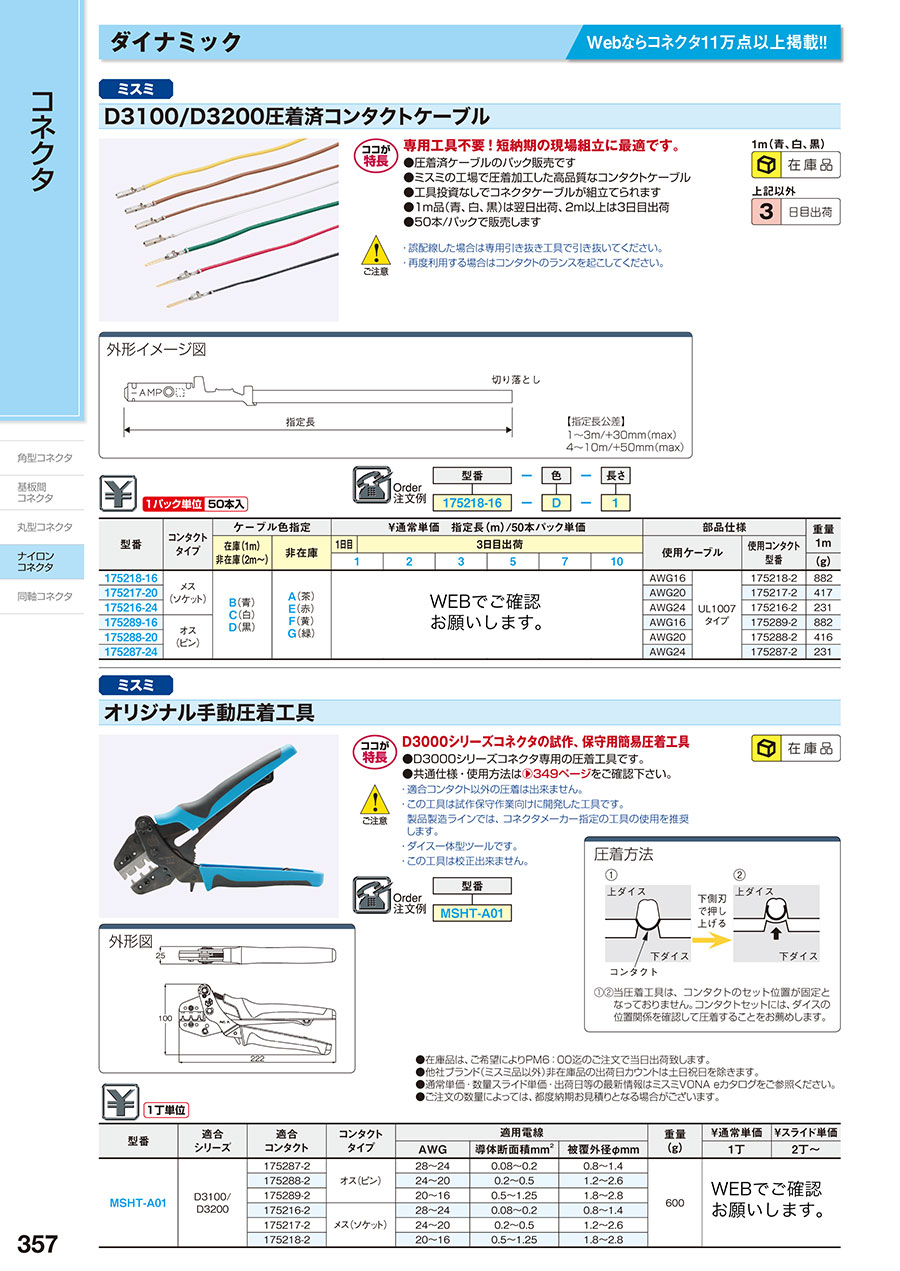

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    EW-357

    類似品類似品をすべて見る

    この商品に近い類似品がありませんでした。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ﾀﾞｲﾅﾐｯｸｺﾈｸﾀ　オリジナル手動圧着工具（D3100/D3200シリーズ）の型番MSHT-A01のページです。 型番MSHT-A01に関する仕様情報を記載しております。
    ﾀﾞｲﾅﾐｯｸｺﾈｸﾀ　オリジナル手動圧着工具（D3100/D3200シリーズ）のレビュー
    4.7平均満足度：4.74件のレビュー
    D3000シリーズ　タブ端子の圧着
    5
    満足度：5.02016/09/23
    タイコ純正品に比べ、だいぶ安価です。 作りもしっかり・・・当然ですが、ちゃんと圧着出来ます。 私は、これで十分と思います...もっと読む
    6人が参考にしています。
    端子の圧着
    5
    満足度：5.02019/09/02
    メーカー純正品は高価ですが、ミスミ製でこれくらいの金額であるととても助かります。問題なく圧着出来てコスパが良いです。
    2人が参考にしています。
    メーカー圧着工具の予備として
    4
    満足度：4.02025/10/15
    D-3（S)～(L)までがこの1丁で圧着できる点はコスパも含めて良い商品です。 インシュレーションバレル後部を面一にセッ...もっと読む
    0人が参考にしています。
    タイコエレクトロニクス　D3000用
    5
    満足度：5.02019/08/21
    メーカーオリジナル品は高額なので ミスミオリジナルにあると助かります。　　　　　　 　　　　　　　　　　　　　　　　　　...もっと読む
    0人が参考にしています。
    4件全て見る
