LEMO室内用・耐高温コネクタ EGG.1B　パネル取付レセプタクル Bシリーズ

LEMO室内用・耐高温コネクタ EGG.1B　パネル取付レセプタクル Bシリーズ
  • 数量スライド割引
  • 当日出荷可能
通常単価(税別)
5,793円～18,319円
税込単価
6,372円～20,151円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

パネル取付レセプタクル（ネジ式） PLTシリーズ

ミスミ

パネル取付レセプタクル（ネジ式） PLTシリーズ
4.9
通常価格(税別)： 180円 (税込価格：198円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

NJC　JIS規格パネル取付レセプタクル（ネジ式）

ミスミ

NJC　JIS規格パネル取付レセプタクル（ネジ式）
4
通常価格(税別)： 383円 (税込価格：421円)

通常出荷日：在庫品1日目

LEMO製　MAX250℃の環境で仕様可能なワンタッチプッシュプル丸型コネクタ...

詳細情報を確認する
規格・仕様：
  • 耐熱
  • 耐真空
  • ハンダ
  • 金メッキ
  • ワンタッチロック

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が12型番あります。
    数量：

    商品仕様

    規格表

    型式
    LEB-R-1B04
    型式特性シェル
    サイズ    		芯数最大適合電線サイズ定格電圧
    (V/AC)    		定格電流
    (A)    		耐電圧
    (V/AC)    		接触抵抗
    (ｍΩ)    		締付トルク
    (Nm)
    ｍｍ2AWG
    LEB-R-1B04耐熱
    タイプ    		1B40.3224801014504.84.5
    LEB-R-1B0550.322380911504.84.5
    LEB-R-1B0770.322350710506.14.5
    LEB-R-1B0880.322380511506.14.5
    LEB-R-2B022B21.25165803017503.36
    LEB-R-2B10100.322430813004.86
    LEB-R-2B12120.322450713506.16
    LEB-R-2B16160.322420612506.16
    LEB-R-3B043B41.25164201912503.39
    LEB-HR-1B07真空
    タイプ    		1B70.322350710506.14.5
    LEB-HR-2B102B100.322430813004.86
    LEB-HR-3B043B41.25164201912503.39
    販売：ミスミ／製造元：LEMO

    概要仕様

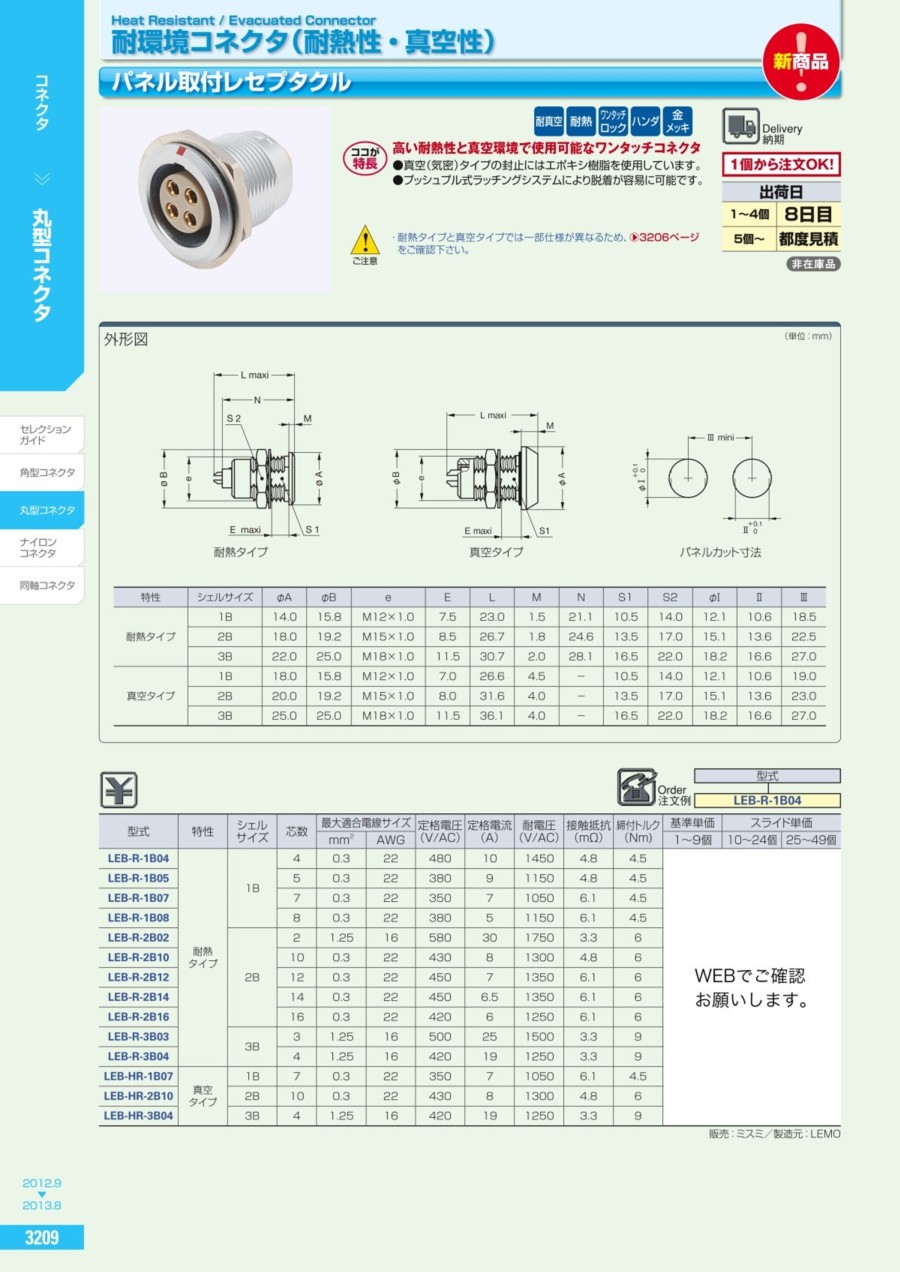

    外形図

    （単位：mm）
    耐環境コネクタ（LEBシリーズ：耐熱性、真空性） パネル取付レセプタクル:関連画像耐環境コネクタ（LEBシリーズ：耐熱性、真空性） パネル取付レセプタクル:関連画像耐環境コネクタ（LEBシリーズ：耐熱性、真空性） パネル取付レセプタクル:関連画像

    耐熱タイプ
    真空タイプ
    パネルカット寸法

    特性シェルサイズφAφBeELMNS1S2φIIIIII
    耐熱タイプ1B14.015.8M12×1.07.523.01.521.110.514.012.110.618.5
    2B18.019.2M15×1.08.526.71.824.613.517.015.113.622.5
    3B22.025.0M18×1.011.530.72.028.116.522.018.216.627.0
    真空タイプ1B18.015.8M12×1.07.026.64.5-10.514.012.110.619.0
    2B20.019.2M15×1.08.031.64.0-13.517.015.113.623.0
    3B25.025.0M18×1.011.536.14.0-16.522.018.216.627.0

    型番リスト

    表示件数
  • 1
    • 型番
    LEB-HR-1B07
    LEB-HR-2B10
    LEB-HR-3B04
    LEB-R-1B04
    LEB-R-1B05
    LEB-R-1B07
    LEB-R-1B08
    LEB-R-2B02
    LEB-R-2B10
    LEB-R-2B12
    LEB-R-2B16
    LEB-R-3B04

    許容電流(A)

    許容電圧(V)

    ピン数

    耐電圧

    (Vr.m.s)

    適用電線記号

    (AWG)

    シェルサイズ

    		RoHS?最小発注数量
    7
    350
    7
    1050
    ＃22
    1B
    10
    1個
    8
    430
    10
    1300
    ＃22
    2B
    10
    1個
    19
    420
    4
    1250
    ＃16
    3B
    10
    1個
    10
    480
    4
    1450
    ＃22
    1B
    10
    1個
    9
    380
    5
    1150
    ＃22
    1B
    10
    1個
    7
    350
    7
    1050
    ＃22
    1B
    10
    1個
    5
    380
    8
    1150
    ＃22
    1B
    10
    1個
    30
    580
    2
    1750
    ＃16
    2B
    10
    1個
    8
    430
    10
    1300
    ＃22
    2B
    10
    1個
    7
    450
    12
    1350
    ＃22
    2B
    10
    1個
    6
    420
    16
    1250
    ＃22
    2B
    10
    1個
    19
    420
    4
    1250
    ＃16
    3B
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    11,189円
    ( 12,308円 )
    在庫品1日目当日出荷可能
    18,319円
    ( 20,151円 )
    在庫品1日目当日出荷可能
    17,419円
    ( 19,161円 )
    在庫品1日目当日出荷可能
    5,793円
    ( 6,372円 )
    在庫品1日目当日出荷可能
    8,529円
    ( 9,382円 )
    在庫品1日目当日出荷可能
    7,820円
    ( 8,602円 )
    在庫品1日目当日出荷可能
    9,256円
    ( 10,182円 )
    在庫品1日目当日出荷可能
    7,020円
    ( 7,722円 )
    在庫品1日目当日出荷可能
    12,694円
    ( 13,963円 )
    在庫品1日目当日出荷可能
    10,009円
    ( 11,010円 )
    在庫品1日目当日出荷可能
    14,959円
    ( 16,455円 )
    在庫品1日目当日出荷可能
    11,807円
    ( 12,988円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    LEMO製　MAX250℃の環境で仕様可能なワンタッチプッシュプル丸型コネクタ。
    【用途】
    計測
    医療
    半導体製造装置
    研究機関
    ロボット
    AUDIO/VIDEO等
    【特長】
    ・挿抜回数5000回以上
    ・小型高密度
    ・EMC対策
    ・耐高温
    ・温度範囲-55℃,+250°
    ・プッシュプルセルフラッチング
    ・豊富なガイドキーとカラーコード
    ・60以上のシェルタイプ
    ・UL認定
    ・IP50
    IEC60529の保護指数IP68。
    キーシステムを採用、誤嵌合を防ぎながらより密度の高いコンタクト配置が可能。
    プラグ直径6.4mmの00サイズからプラグ直径35.0mmの5Bサイズまで幅広くご用意。
    同軸、光、気密、流体、高電圧などのコンタクトを組み合わせた複合化も可能。
    EMC対策

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
    【ココが特長】
    ●本製品はLEMO製です。
    ●真空（気密）タイプの封止にはエポキシ樹脂を使用しています。

    ●真空機器のコネクタとしてご利用下さい。
    ●プッシュプル式ラッチングシステムにより脱着が容易に可能です。
    ●コネクタの防塵対策に重要なキャップはこちら

    詳細仕様はこちらをご確認下さい。

    【ご注意】
    ・耐熱タイプと真空タイプでは一部仕様が異なるため、3206ページをご確認下さい。

    共通仕様

    耐環境コネクタ（耐熱性・真空性）

    特 長

    • ●耐熱タイプはMAX250℃の過酷な環境化でも使用可能な他シリーズには無い高性能コネクタです。
    • ●別名：ハーメチックと呼ばれる真空（気密）タイプコネクタは、エポキシ樹脂を使用して結合面とハンダ面を封止しています。
    • ●確実なプッシュプル式ラッチングシステムにより簡単でかつスムーズにコネクタの脱着が行えます。
    • ●ハンダ結線のため、専用工具不要で容易にケーブルとの配線ができます。

    共通仕様

    材料・仕上
    項目材料仕上
    シェル真鍮クロムメッキ
    インシュレータPEEK−
    オスコンタクト真鍮Ni下地金メッキ
    メスコンタクトブロンズNi下地金メッキ

    組合せ方法

    組合せ方法

    嵌合寸法（ストレートプラグ＆パネル取付レセプタクル）
    嵌合寸法
    シェルサイズ1B2B13B
    A（mm）33.539.845.0
    コンタクト配列図（上：サイズ、下：芯数、電線サイズ）
    1B
    コンタクト配列図
    4芯、0.3mm2    		1B
    コンタクト配列図
    5芯、0.3mm2    		1B
    コンタクト配列図
    7芯、0.3mm2
    1B
    コンタクト配列図
    8芯、0.3mm2    		2B
    コンタクト配列図
    2芯、1.25mm2    		2B
    コンタクト配列図
    10芯、0.3mm2
    2B
    コンタクト配列図
    12芯、0.3m2m    		3B
    コンタクト配列図
    16芯、0.32mm    		3B
    コンタクト配列図
    4芯、1.25mm2
    コンタクト配列の見方
    コンタクト配列図
    ※ストレートプラグのハンダ面から見た図です。
    製品構成
    製品構成

    型式構成

    LEB-P-1B04-52
    （1） （2） （3） （4）

    （1）シリーズ名
    （2）コネクタ形状（P：プラグ、R：レセプタクル（耐熱）、HR：レセプタクル（真空））
    （3）シェルサイズ・芯数
    （4）コレットサイズ

    特性
    芯数2,4,5,7,8,10,12,14,16
    定格電圧商品ページ参照
    定格電流商品ページ参照
    耐電圧商品ページ参照
    接触抵抗商品ページ参照
    絶縁抵抗10,000MΩ以上/DC500V
    使用温度範囲耐熱タイプ：-55℃～+250℃
    真空タイプ：-20℃～+80℃
    挿抜回数（耐久性）5,000回
    湿度95％以上60度
    塩水噴霧＞144h/IEC60512−6 test 11ｆ
    防水性IP50/IEC60529
    耐振動10−2000Hz,15G/IEC60512−4 test 6d
    耐ショック100g,6ms/IEC60512−4 test 6c
    エア漏れ率（真空タイプ）＜10−7mbar.ls-1/IEC60512−7 test 14b

    ラッチングの構造
    ラッチングの構造

    共通仕様

    STEP1（1）コネクタとケーブルを用意し、コネクタをバラす。
    STEP1
    STEP1（2）ケーブルにコレットナット、コレットを通し、シース、
    各芯線の被覆を所定の寸法（各商品ページ参照）に
    合わせて取り除く。コネクタにアースする場合はシー
    ルドを折り返し置いておく。
    STEP1
    STEP1（3）各芯線に絶縁用の熱収縮チューブを通し、半田
    付けを行なう。半田付け後、熱収縮チューブを被せ、
    収縮させる。
    STEP1
    STEP1（4）インシュレーターにインサートキャリアを取り付
    け、コレットを突き合わせ、はみ出したシールドを折り
    曲げ、切り揃える。
    STEP1
    STEP1（5）インサートキャリア先端の突起部分がアウター
    シェルの溝に合うように注意し、アウターシェルを
    挿入する。
    STEP1
    STEP1（6）2個のレンチを使用し、適正なトルク値（各商品
    ページ参照）でコレットナットを締め付ける
