LEMO室内用・耐高温コネクタ FGG.1B　ストレートプラグ Bシリーズ

LEMO室内用・耐高温コネクタ FGG.1B　ストレートプラグ Bシリーズ
  • 数量スライド割引
  • 当日出荷可能
通常単価(税別)
7,280円～16,700円
税込単価
8,008円～18,370円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

NET　欧州規格　中継アダプタ（ネジ式）

ミスミ

NET　欧州規格　中継アダプタ（ネジ式）
4
通常価格(税別)： 2,872円 (税込価格：3,159円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

LEMO室内用・耐高温コネクタ EGG.1B　パネル取付レセプタクル Bシリーズ

ミスミ

LEMO室内用・耐高温コネクタ EGG.1B　パネル取付レセプタクル Bシリーズ
4.7
通常価格(税別)： 5,793円 (税込価格：6,372円)

通常出荷日：在庫品1日目

LEMO製　MAX250℃の環境で仕様可能なワンタッチプッシュプル丸型コネクタ...

詳細情報を確認する
規格・仕様：
  • 耐熱
  • 耐真空
  • ハンダ
  • 金メッキ
  • ワンタッチロック

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が18型番あります。
数量：

商品仕様

規格表

型式-コレットサイズ
LEB-P-1B04-52
型式コレットサイズシェルサイズ芯数最大適合電線サイズ
ｍｍ2AWG
LEB-P-1B0452
62
72		1B40.322
LEB-P-1B0550.322
LEB-P-1B0770.322
LEB-P-1B0880.322
LEB-P-2B0252
62
72
82		2B21.2516
LEB-P-2B10100.322
LEB-P-2B12120.322
LEB-P-2B14140.322
LEB-P-2B16160.322
LEB-P-3B0372
92		3B31.2516
LEB-P-3B0441.2516
販売：ミスミ／製造元：LEMO

概要仕様

外形図

（単位：mm）

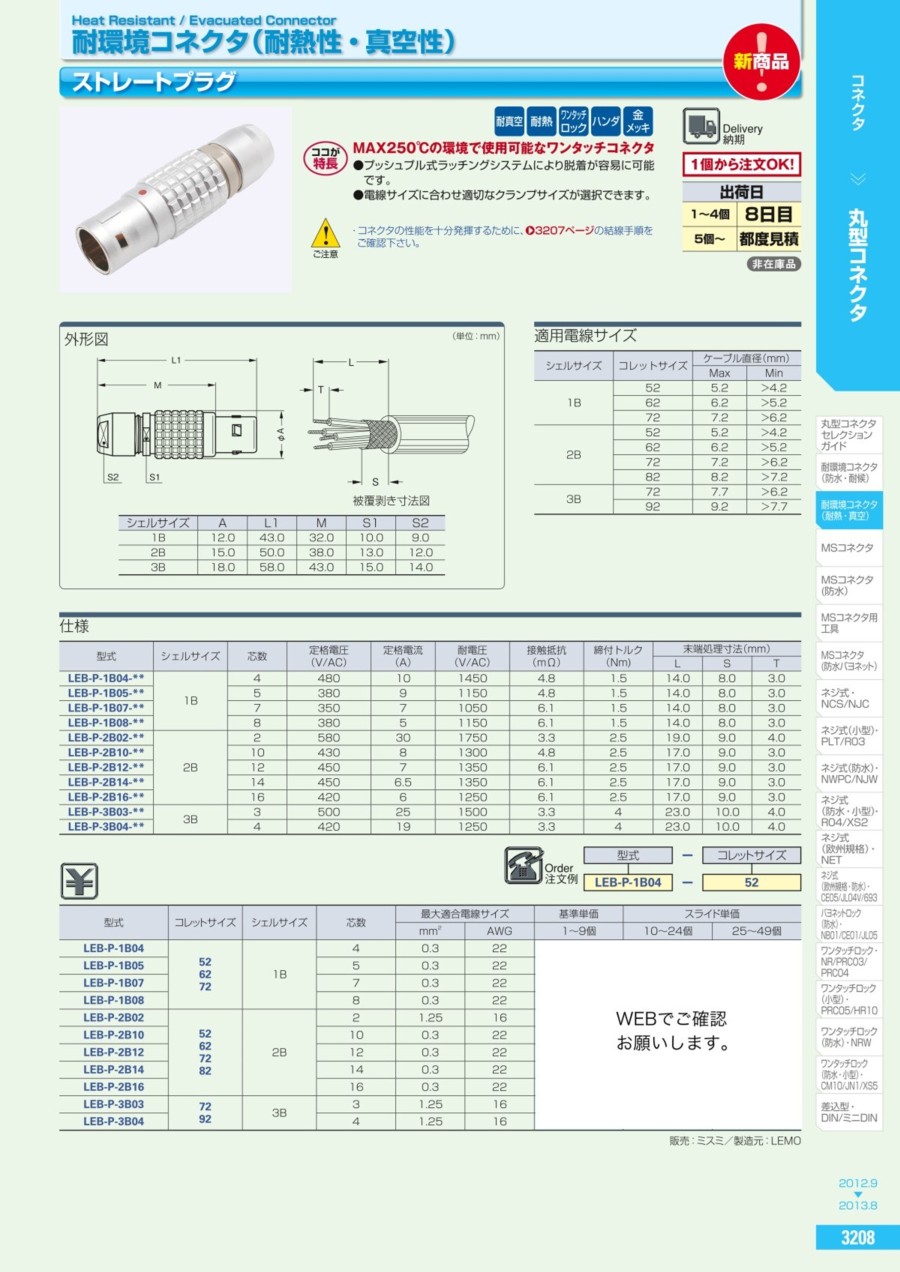

耐環境コネクタ（LEBシリーズ：耐熱性、真空性） ストレートプラグ:関連画像
被覆剝き寸法図
シェルサイズAL1MS1S2
1B12.043.032.010.09.0
2B15.050.038.013.012.0
3B18.043.043.015.014.0

適用電線サイズ
シェルサイズコレットサイズケーブル直径(mm)
MaxMin
1B525.2＞4.2
626.2＞5.2
727.2＞6.2
2B525.2＞4.2
626.2＞5.2
727.2＞6.2
828.2＞7.2
3B727.7＞6.2
929.2＞7.7
仕様
型式シェルサイズ芯数定格電圧
(V/AC)		定格電流
(A)		耐電圧
(V/AC)		接触抵抗
(ｍΩ)		締付トルク
(Nm)		末端処理寸法(mm)
LST
LEB-P-1B04-**1B44801014504.81.514.0 8.0 3.0
LEB-P-1B05-**5380911504.81.514.0 8.0 3.0
LEB-P-1B07-**7350710506.11.514.0 8.0 3.0
LEB-P-1B08-**8380511506.11.514.0 8.0 3.0
LEB-P-2B02-**2B25803017503.32.519.0 9.0 4.0
LEB-P-2B10-**10430813004.82.517.0 9.0 3.0
LEB-P-2B12-**12450713506.12.517.0 9.0 3.0
LEB-P-2B14-**144506.513506.12.517.0 9.0 3.0
LEB-P-2B16-**16420612506.12.517.0 9.0 3.0
LEB-P-3B03-**3B35002515003.3423.0 10.0 4.0
LEB-P-3B04-**44201912503.3423.0 10.0 4.0

型番リスト

表示件数
  • 1
    • 型番
    LEB-P-1B04-52
    LEB-P-1B04-62
    LEB-P-1B05-62
    LEB-P-1B05-72
    LEB-P-1B07-52
    LEB-P-1B07-62
    LEB-P-1B07-72
    LEB-P-1B08-62
    LEB-P-1B08-72
    LEB-P-2B02-72
    LEB-P-2B02-82
    LEB-P-2B10-52
    LEB-P-2B10-62
    LEB-P-2B10-72
    LEB-P-2B10-82
    LEB-P-2B16-82
    LEB-P-3B04-72
    LEB-P-3B04-92

    許容電流(A)

    許容電圧(V)

    ピン数

    耐電圧

    (Vr.m.s)

    適用電線記号

    (AWG)

    シェルサイズ

    適合ケーブル仕上外径

    (φmm)

    		RoHS?最小発注数量
    10
    480
    4
    1450
    ＃22
    1B
    4.2～5.2
    10
    1個
    10
    480
    4
    1450
    ＃22
    1B
    5.2～6.2
    10
    1個
    9
    380
    5
    1150
    ＃22
    1B
    5.2～6.2
    10
    1個
    9
    380
    5
    1150
    ＃22
    1B
    6.2～7.2
    10
    1個
    7
    350
    7
    1050
    ＃22
    1B
    4.2～5.2
    10
    1個
    7
    350
    7
    1050
    ＃22
    1B
    5.2～6.2
    10
    1個
    7
    350
    7
    1050
    ＃22
    1B
    6.2～7.2
    10
    1個
    5
    380
    8
    1150
    ＃22
    1B
    5.2～6.2
    10
    1個
    5
    380
    8
    1150
    ＃22
    1B
    6.2～7.2
    10
    1個
    30
    580
    2
    1750
    ＃16
    2B
    6.2～7.2
    10
    1個
    30
    580
    2
    1750
    ＃16
    2B
    7.2～8.2
    10
    1個
    8
    430
    10
    1300
    ＃22
    2B
    4.2～5.2
    10
    1個
    8
    430
    10
    1300
    ＃22
    2B
    5.2～6.2
    10
    1個
    8
    430
    10
    1300
    ＃22
    2B
    6.2～7.2
    10
    1個
    8
    430
    10
    1300
    ＃22
    2B
    7.2～8.2
    10
    1個
    6
    420
    16
    1250
    ＃22
    2B
    7.2～8.2
    10
    1個
    19
    420
    4
    1250
    ＃16
    3B
    6.2～7.7
    10
    1個
    19
    420
    4
    1250
    ＃16
    3B
    7.7～9.2
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    10,797円
    ( 11,877円 )
    在庫品1日目当日出荷可能
    9,684円
    ( 10,652円 )
    在庫品1日目当日出荷可能
    9,680円
    ( 10,648円 )
    在庫品1日目当日出荷可能
    9,433円
    ( 10,376円 )
    在庫品1日目当日出荷可能
    13,256円
    ( 14,582円 )
    在庫品1日目当日出荷可能
    10,272円
    ( 11,299円 )
    在庫品1日目当日出荷可能
    7,280円
    ( 8,008円 )
    在庫品1日目当日出荷可能
    8,468円
    ( 9,315円 )
    在庫品1日目当日出荷可能
    9,445円
    ( 10,390円 )
    在庫品1日目当日出荷可能
    9,686円
    ( 10,655円 )
    在庫品1日目当日出荷可能
    9,940円
    ( 10,934円 )
    在庫品1日目当日出荷可能
    13,627円
    ( 14,990円 )
    在庫品1日目当日出荷可能
    13,627円
    ( 14,990円 )
    在庫品1日目当日出荷可能
    12,575円
    ( 13,833円 )
    在庫品1日目当日出荷可能
    12,930円
    ( 14,223円 )
    在庫品1日目当日出荷可能
    15,620円
    ( 17,182円 )
    在庫品1日目当日出荷可能
    16,494円
    ( 18,143円 )
    在庫品1日目当日出荷可能
    16,700円
    ( 18,370円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    LEMO製　MAX250℃の環境で仕様可能なワンタッチプッシュプル丸型コネクタ。
    【用途】
    計測
    医療
    半導体製造装置
    研究機関
    ロボット
    AUDIO/VIDEO等
    【特長】
    ・挿抜回数5000回以上
    ・小型高密度
    ・EMC対策
    ・耐高温
    ・温度範囲-55℃,+250°
    ・プッシュプルセルフラッチング
    ・豊富なガイドキーとカラーコード
    ・60以上のシェルタイプ
    ・UL認定
    ・IP50
    キーシステムを採用、誤嵌合を防ぎながらより密度の高いコンタクト配置が可能。
    プラグ直径6.4mmの00サイズからプラグ直径35.0mmの5Bサイズまで幅広くご用意。
    同軸、光、気密、流体、高電圧などのコンタクトを組み合わせた複合化も可能。
    EMC対策

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
    【ココが特長】
    ●本製品はLEMO製の商品です。
    ●プッシュプル式ラッチングシステムにより脱着が容易に可能です。
    ●電線サイズに合わせ適切なクランプサイズが選択できます。
    ●コネクタの防塵対策に重要なキャップはこちら

    詳細仕様はこちらをご確認下さい。

    【ご注意】
    ・コネクタの性能を十分発揮するために、3207ページの結線手順をご確認下さい。

    !!真空コネクタの商品情報 !!
    //jp.misumi-ec.com/maker/misumi/el/product/evacuated_connector/index.html

    共通仕様

    耐環境コネクタ（耐熱性）

    特 長

    ●室内用・非防水タイプBシリーズはMAX250℃の過酷な環境化でも使用可能な他シリーズには無い高性能コネクタです。
    ●真空（気密）タイプのパネル取付レセプタクル（メス側）HGGモデルもございます。封止にエポキシ樹脂を使用しています（HGGモデル対応温度-20～+80℃/+100℃）。
    ●確実なプッシュプル式ラッチングシステムにより簡単でかつスムーズにコネクタの脱着が行えます。
    ●ハンダ結線のため、専用工具不要で容易にケーブルとの配線ができます。

    共通仕様

    材料・仕上
    項目材料仕上
    シェル真鍮クロムメッキ
    インシュレータPEEK−
    オスコンタクト真鍮Ni下地金メッキ
    メスコンタクトブロンズNi下地金メッキ

    組合せ方法

    ストレートプラグ
    組合せ方法
    パネル取付レセプタクル（耐熱）パネル取付レセプタクル（真空）
    嵌合寸法（ストレートプラグ＆パネル取付レセプタクル）
    嵌合寸法
    シェルサイズ1B2B13B
    A（mm）33.539.845.0
    コンタクト配列図（上：サイズ、下：芯数、電線サイズ）
    1B
    コンタクト配列図
    4芯、0.3mm2    		1B
    コンタクト配列図
    5芯、0.3mm2    		1B
    コンタクト配列図
    7芯、0.3mm2
    1B
    コンタクト配列図
    8芯、0.3mm2    		2B
    コンタクト配列図
    2芯、1.25mm2    		2B
    コンタクト配列図
    10芯、0.3mm2
    2B
    コンタクト配列図
    12芯、0.3m2m    		2B
    コンタクト配列図
    14芯、0.3m2m    		3B
    コンタクト配列図
    16芯、0.32mm
    3B
    コンタクト配列図
    3芯、0.252mm    		3B
    コンタクト配列図
    4芯、1.25mm2    		コンタクト配列の見方
    コンタクト配列図
    ※ストレートプラグのハンダ面から見た図です。
    製品構成
    製品構成

    型式構成

    LEB-P-1B04-52
    （1） （2） （3） （4）

    （1）シリーズ名
    （2）コネクタ形状（P：プラグ、R：レセプタクル（耐熱）、HR：レセプタクル（真空））
    （3）シェルサイズ‧芯数
    （4）コレットサイズ

    特性
    芯数2,3,4,5,7,8,10,12,14,16
    定格電圧商品ページ参照
    定格電流商品ページ参照
    耐電圧商品ページ参照
    接触抵抗商品ページ参照
    絶縁抵抗10,000MΩ以上/DC500V
    使用温度範囲耐熱タイプ：-55℃～+250℃
    真空タイプ：-20℃～+80℃
    挿抜回数（耐久性）5,000回
    湿度95％以上60度
    塩水噴霧＞144h/IEC60512−6 test 11ｆ
    防水性IP50/IEC60529
    耐振動10−2000Hz,15G/IEC60512−4 test 6d
    耐ショック100g,6ms/IEC60512−4 test 6c
    エア漏れ率（真空タイプ）＜10−7mbar.ls-1/IEC60512−7 test 14b
    ラッチングの構造
    ラッチングの構造

    共通仕様

    STEP1（1）コネクタとケーブルを用意し、コネクタをバラす。
    STEP1
    STEP2（2）ケーブルにコレットナット、コレットを通し、シース、
    各芯線の被覆を所定の寸法（各商品ページ参照）に
    合わせて取り除く。コネクタにアースする場合はシー
    ルドを折り返し置いておく。
    STEP2
    STEP3（3）各芯線に絶縁用の熱収縮チューブを通し、半田
    付けを行なう。半田付け後、熱収縮チューブを被せ、
    収縮させる。
    STEP3
    STEP4（4）インシュレーターにインサートキャリアを取り付
    け、コレットを突き合わせ、はみ出したシールドを折り
    曲げ、切り揃える。
    STEP4
    STEP5（5）インサートキャリア先端の突起部分がアウター
    シェルの溝に合うように注意し、アウターシェルを
    挿入する。
    STEP5
    STEP1（6）2個のレンチを使用し、適正なトルク値（各商品
    ページ参照）でコレットナットを締め付ける


    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
