Han防水コネクタ Hanﾓｼﾞｭｰﾙ【1～2個入り】
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 1,100円～5,476円
- 税込単価
- 1,210円～6,024円
この製品はハーティング社製の商品です。耐環境性に優れたﾌﾟﾗｽﾁｯｸ仕様の軽量...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が14型番あります。
商品仕様
規格表
| 型式 |
| 0914-002-2601 |
| 型式(オス側) | 入数 (パック) | 重量(g) | 型式(メス側) | 入数 (パック) | 重量(g) |
| 0914-002-2601 | 2 | 50 | 0914-002-2701 | 2 | 46 |
| 0914-003-2601 | 64 | 0914-003-2701 | 60 | ||
| 0914-006-3001 | 18 | 0914-006-3101 | 20 | ||
| 0914-008-2633 | 44 | 0914-008-2733 | 46 | ||
| 0914-012-2632 | 40 | 0914-012-2732 | 46 | ||
| 0914-017-3001 | 16 | 0914-017-3101 | 20 | ||
| 0914-001-4601 | 1 | 8 | 0914-001-4701 | 1 | 13 |
仕様
※コンタクト別購入の型式表は、下記参照。既に販売しております型式の製品を使用できます。（こちらをクリック）
| 型式(オス側) | 型式(メス側) | コンタクト数 | 仕様 | 電線サイズ | 結線方式 | ||
| 0914-002-2601 | 0914-002-2701 | 2 | 40A 1000V | 2.5～10mm2 | アクシャルスクリュー | 六角ネジ締付 | コンタクト一体型 |
| 0914-003-2601 | 0914-003-2701 | 3 | 40A 690V | 2.5～10mm2 | アクシャルスクリュー | 六角ネジ締付 | コンタクト一体型 |
| 0914-006-3001 | 0914-006-3101 | 6 | 16A 500V | 0.14～4mm2 | クリンプ端子 | 圧着コンタクト | コンタクト別購入 |
| 0914-008-2633 | 0914-008-2733 | 8 | 8A 400V | 0.5～2.5mm2 | クイックロック | ドライバー押込 | コンタクト一体型 |
| 0914-012-2632 | 0914-012-2732 | 12 | 10A 250V | 0.25～1.5mm2 | クイックロック | ドライバー押込 | コンタクト一体型 |
| 0914-017-3001 | 0914-017-3101 | 17 | 10A 160V | 0.14～2.5mm2 | クリンプ端子 | 圧着コンタクト | コンタクト別購入 |
| 0914-001-4601 | 0914-001-4701 | 4(USB2.0) | 規格に準拠する | − | − | − | |
※コンタクト別購入の型式表は、下記参照。既に販売しております型式の製品を使用できます。（こちらをクリック）
概要仕様

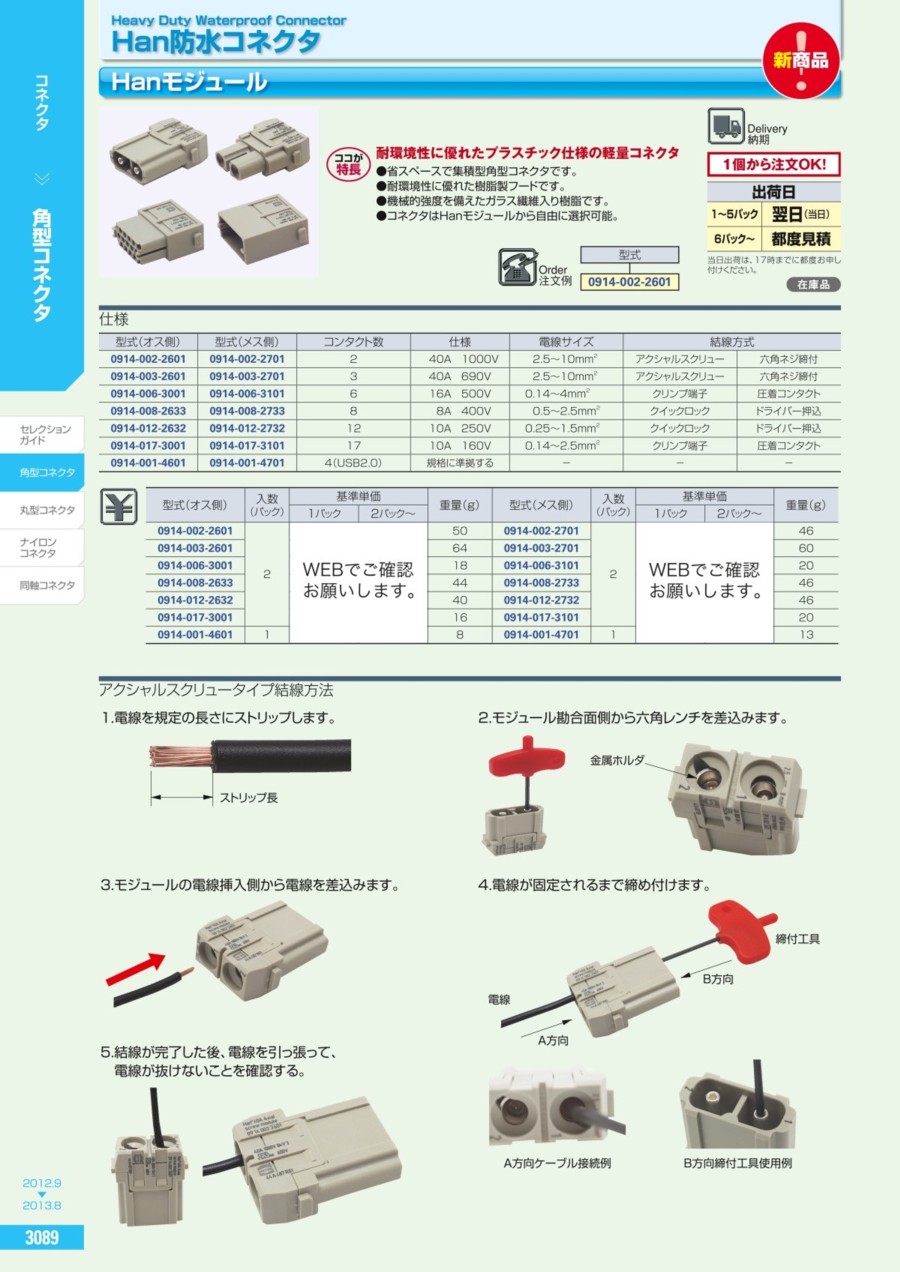

アクシャルスクリュータイプ結線方法1.電線を規定の長さにストリップします。  | 2.モジュール勘合面側から六角レンチを差込みます。  | |
3.モジュールの電線挿入側から電線を差込みます。  | 4.電線が固定されるまで締め付けます。  | |
5. 結線が完了した後、電線を引っ張って、 電線が抜けないことを確認する。  |  A方向ケーブル接続例 |  B方向締付工具使用例 |
| Han40A型 | コンタクト数 2 | HanC型 | コンタクト数 3 | |
 |  |  |  | |
| 型式（オス側） | 型式（メス側） | 型式（オス側） | 型式（メス側） | |
| 0914-002-2601 | 0914-002-2701 | 0914-003-2601 | 0914-003-2601 | |
| 取付工具（六角ドライバー） | 0999-000-0313 | 取付工具（六角ドライバー） | 0999-000-0313 | |
| 取付工具（六角ビット） | 0999-000-0369 | 取付工具（六角ビット） | 0999-000-0369 |
| HanE型 | コンタクト数 6 | HanDDD型 | コンタクト数 17 | |
 |  |  |  | |
| 型式（オス側） | 型式（メス側） | 型式（オス側） | 型式（メス側） | |
| 0914-006-3001 | 0914-006-3101 | 0914-017-3001 | 0914-017-3101 |
| コンタクトオス | コンタクトメス | コンタクトオス | コンタクトメス | |
| 0933-000-6127 | 0933-000-6227 | 0915-000-6104 | 0915-000-6106 | |
| 0933-000-6121 | 0933-000-6220 | 0915-000-6103 | 0915-000-6203 | |
| 0933-000-6105 | 0933-000-6205 | 0915-000-6102 | 0915-000-6202 | |
| 0933-000-6104 | 0933-000-6204 | 0915-000-6101 | 0915-000-6201 | |
| 0933-000-6102 | 0933-000-6202 | 0915-000-6106 | 0915-000-6206 | |
| ※このタイプはコンタクトが必要です。>>3131ページ ※E型コンタクトの圧着工具は>>3130ページです。 ※E型コンタクトの引抜工具は>>3130ページです。 | ※このタイプはコンタクトが必要です。>>3131ページ ※D型コンタクトの圧着工具は>>3130ページです。 ※D型コンタクトの引抜工具は>>3130ページです。 | |||
| HanEE型 | コンタクト数 8 | 型式（オス側） | コンタクト数 12 | |
 |  |  |  | |
| 型式（オス側） | 型式（メス側） | 型式（オス側） | 型式（メス側） | |
| 0914-008-2633 | 0914-008-2733 | 0915-000-6102 | 0914-012-2732 | |
| ※このタイプはマイナスドライバーで配線できます。 | ※このタイプはマイナスドライバーで配線できます。 | |||
| USB2.0 | |
 |  |
| 型式（オス側） | 型式（メス側） |
| 0914-001-4601 | 0914-001-4701 |
組立例
市販のUSBケーブルを差し込む
※ご使用前に取付可能かご確認ください。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,100円 ( 1,210円 ) | 在庫品1日目当日出荷可能 |
4,819円 ( 5,301円 ) | 在庫品1日目当日出荷可能 |
4,499円 ( 4,949円 ) | 在庫品1日目当日出荷可能 |
4,052円 ( 4,457円 ) | 在庫品1日目当日出荷可能 |
4,178円 ( 4,596円 ) | 在庫品1日目当日出荷可能 |
4,856円 ( 5,342円 ) | 在庫品1日目当日出荷可能 |
1,606円 ( 1,767円 ) | 在庫品1日目当日出荷可能 |
1,608円 ( 1,769円 ) | 在庫品1日目当日出荷可能 |
3,991円 ( 4,390円 ) | 在庫品1日目当日出荷可能 |
4,089円 ( 4,498円 ) | 在庫品1日目当日出荷可能 |
5,004円 ( 5,504円 ) | 在庫品1日目当日出荷可能 |
5,476円 ( 6,024円 ) | 在庫品1日目当日出荷可能 |
1,355円 ( 1,491円 ) | 在庫品1日目当日出荷可能 |
1,355円 ( 1,491円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
この製品はハーティング社製の商品です。耐環境性に優れたﾌﾟﾗｽﾁｯｸ仕様の軽量ｺﾈｸﾀ
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
共通仕様
Hanモジュール
 | 【ココが特長】 耐環境性に優れたプラスチック仕様の軽量コネクタ● 省スペースで集積型角型コネクタです。 ● 耐環境性に優れた樹脂製フードです。 ● 機械的強度を備えたガラス繊維入り樹脂です。 ● コネクタはHanモジュールから自由に選択可能。 | 注文例
|
仕様
| 型式（オス側） | 型式（メス側） | コンタクト数 | 仕様 | 電線サイズ | 結線方式 | |
|---|---|---|---|---|---|---|
| 0914-002-2601 | 0914-002-2701 | 2 | 40A 1000V | 2.5～10m㎡ | アクシャルスクリュー | 六角ネジ締付 |
| 0914-003-2601 | 0914-003-2701 | 3 | 40A 690V | 2.5～10m㎡ | アクシャルスクリュー | 六角ネジ締付 |
| 0914-006-3001 | 0914-006-3101 | 6 | 16A 500V | 0.14～4m㎡ | クリンプ端子 | 圧着コンタクト |
| 0914-008-2633 | 0914-008-2733 | 8 | 8A 400V | 0.5～2.5m㎡ | クイックロック | ドライバー押込 |
| 0914-012-2632 | 0914-012-2732 | 12 | 10A 250V | 0.25～1.5m㎡ | クイックロック | ドライバー押込 |
| 0914-017-3001 | 0914-017-3101 | 17 | 10A 160V | 0.14～2.5m㎡ | クリンプ端子 | 圧着コンタクト |
| 0914-001-4601 | 0914-001-4701 | 4（USB2.0） | 規格に準拠する | − | − | − |
| 型式（オス側） | 入数（パック） | 基準単価 | 重量（g） | 型式（メス側） | 入数（パック） | 基準単価 | 重量（g） | ||
|---|---|---|---|---|---|---|---|---|---|
| 1パック | 2パック～ | 1パック | 2パック～ | ||||||
| 0914-002-2601 | 2 | ¥2,980 | ¥2,680 | 50 | 0914-002-2701 | 2 | ¥3,060 | ¥2,780 | 46 |
| 0914-003-2601 | ¥3,380 | ¥2,980 | 64 | 0914-003-2701 | ¥3,480 | ¥3,260 | 60 | ||
| 0914-006-3001 | ¥1,280 | ¥1,080 | 18 | 0914-006-3101 | ¥1,120 | ¥880 | 20 | ||
| 0914-008-2633 | ¥3,080 | ¥2,780 | 44 | 0914-008-2733 | ¥3,060 | ¥2,780 | 46 | ||
| 0914-012-2632 | ¥3,840 | ¥3,480 | 40 | 0914-012-2732 | ¥3,680 | ¥3,280 | 46 | ||
| 0914-017-3001 | ¥1,080 | ¥880 | 16 | 0914-017-3101 | ¥1,030 | ¥820 | 20 | ||
| 0914-001-4601 | 1 | ¥680 | ¥620 | 8 | 0914-001-4701 | 1 | ¥2,850 | ¥2,680 | 13 |
アクシャルスクリュータイプ結線方法
1.電線を規定の長さにストリップします。 | 2.モジュール勘合面側から六角レンチを差込みます。 | |
3.モジュールの電線挿入側から電線を差込みます。 | 4.電線が固定されるまで締め付けます。 | |
5. 結線が完了した後、電線を引っ張って、 電線が抜けないことを確認する。 | A方向ケーブル接続例 | B方向締付工具使用例 |
小型フード
 | 【ココが特長】 Hanモジュール装着可能な小型フード ● 省スペースで集積型角型コネクタです。 ● 耐環境性に優れた樹脂製フードです。 ● コネクタはHanモジュールから選択可能。 ※ Hanモジュールは別売りです。 Hanモジュールはa3089ページ | 注文例
|
外形図
（単位：ｍｍ） |  |  |
| 0914-001-0421（フード） | 0914-001-0321（台座） | パネルカット寸法 |
組立例
| 型式 | タイプ | 基準単価 | スライド単価 | 重量(g) | |
|---|---|---|---|---|---|
| 1～3個 | 4～10個 | 11個～ | |||
| 0914-001-0421 | フード | ¥1,280 | ¥1,080 | ¥980 | 40 |
| 0914-001-0321 | 台座 | ¥680 | ¥580 | ¥480 | 14 |
取り付け方法（フード側）  モジュールを差込み、付属のネジで固定する | 取外し方法（台座側）  取外し工具（別売り）を差込み逆側を押す |  取外し工具 | |
取り付け方法（台座側）  溝幅確認 |  |  溝幅を確認して納入 | 誤挿入ピン組立例 >>3092ページ  |
アクシャルスクリュー用工具
 | 【ココが特長】 アクシャルスクリュー結線用六角ネジ ● アクシャルスクリューの結線に必要です。 Hanモジュールは>>3089ページ | 注文例
|
| 型式 | 内容 | 基準単価 | 重量（g） |
|---|---|---|---|
| 0999-000-0313 | 六角ドライバー | ¥953 | 6 |
| 0999-000-0369 | 六角ドライバー（ビット） | ¥953 | 7 |
Han-Eco取外し工具
 | 【ココが特長】 Hanモジュール取外し用工具です。 ● Han-Ecoモジュール取外しに必要です。 Hanモジュールは>>3089ページ | 注文例
|
| 型式 | 内容 | 基準単価 | 重量（g） |
|---|---|---|---|
| 0999-000-0331 | Han-Eco取外し工具（2つ） | ¥980 | 2 |
外し方法
フード側  |  | 台座側  |
| ①モジュールユニットを外す | ②取外し工具を差し込んで、モジュールを外す。 ※中心が一番外し易い | ①取外し工具を差し込んで、モジュールを外す。 ※中心が一番外し易い |
誤挿入防止ピン
 | 【ココが特長】 Hanモジュール用誤挿入防止ピン ● 小型フード専用です。 | 注文例
|
| 型式 | 内容 | 基準単価 | 重量（g） |
|---|---|---|---|
| 0914-000-9929 | 誤挿入防止ピン（8つ） | ¥650 | 2 |
※1つで8個付です。
組立例
カタログ
商品担当おすすめ
Han防水コネクタ Hanﾓｼﾞｭｰﾙのレビュー
