MDRコネクタ コプリートセット(コネクタ・コネクタフード)
- 一部SALE 2026/03/31まで
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 1,264円～3,321円特別価格
- 税込単価
- 1,390円～3,653円特別価格
ハンダ・圧接兼用のプラスチックフード、高速伝達対応のハンダ式・圧接式ハーフピッ...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が8型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型式 |
| FCN-360C024-C |
| 型番 | 芯数 | タイプ | MDRコネクタ | コネクタフード | |
| ハンダ式 | ワンタッチロック （汎用） | ジャックスクリュー （EMI対策） | |||
| SET-MDR-F-20 | 20 | ワンタッチロック （汎用） | 10120-3000PE | 10320-52F0-008 | ― |
| SET-MDR-F-26 | 26 | 10126-3000PE | 10326-52F0-008 | ― | |
| SET-MDR-F-36 | 36 | 10136-3000PE | 10336-52F0-008 | ― | |
| SET-MDR-F-50 | 50 | 10150-3000PE | 10350-52F0-008 | ― | |
| SET-MDR-S-20 | 20 | ジャックスクリュー （EMI対策） | 10120-3000PE | ― | 10320-52S0-00S |
| SET-MDR-S-26 | 26 | 10126-3000PE | ― | 10326-52S0-00S | |
| SET-MDR-S-36 | 36 | 10136-3000PE | ― | 10336-52S0-00S | |
| SET-MDR-S-50 | 50 | 10150-3000PE | ― | 10350-52S0-00S | |
概要仕様
外形図 | （単位：mm） | ||
| （20、36芯の場合） | （26、50芯の場合） | ハンダ型オスコネクタ | |
 |  | ||
| コネクタフード （ジャックスクリュータイプ） | ◆20、26芯 | ◆36、50芯 | |
| コネクタフード （ワンタッチロックタイプ） | ◆20、26芯 | ◆36、50芯 | |
| 型式 | 芯数 | タイプ | MDRコネクタ | コネクタフード | |
| ハンダ式 | ワンタッチロック（汎用） | ジャックスクリュー（EMI対策） | |||
| SET-MDR-F-20 | 20 | ワンタッチロック（汎用） | 10120-3000PE | 10320-52F0-008 | - |
| SET-MDR-F-26 | 26 | 10126-3000PE | 10326-52F0-008 | - | |
| SET-MDR-F-36 | 36 | 10136-3000PE | 10336-52F0-008 | - | |
| SET-MDR-F-50 | 50 | 10150-3000PE | 10350-52F0-008 | - | |
| SET-MDR-S-20 | 20 | ジャックスクリュー（EMI対策） | 10120-3000PE | - | 10320-52S0-00S |
| SET-MDR-S-26 | 26 | 10126-3000PE | - | 10326-52S0-00S | |
| SET-MDR-S-36 | 36 | 10136-3000PE | - | 10336-52S0-00S | |
| SET-MDR-S-50 | 50 | 10150-3000PE | - | 10350-52S0-00S | |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,057円 ( 2,263円 ) | 在庫品1日目当日出荷可能 |
2,155円 ( 2,371円 ) | 在庫品1日目当日出荷可能 |
2,219円 ( 2,441円 ) | 在庫品1日目当日出荷可能 |
1,264円 ( 1,390円 ) | 在庫品1日目当日出荷可能 |
2,916円 ( 3,208円 ) | 在庫品1日目当日出荷可能 |
3,020円 ( 3,322円 ) | 在庫品1日目当日出荷可能 |
1,610円 ( 1,771円 ) | 在庫品1日目当日出荷可能 |
3,321円2,324円 ( 2,556円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ハンダ・圧接兼用のプラスチックフード、高速伝達対応のハンダ式・圧接式ハーフピッチI/Oコネクタ,効率的なシールド処理が可能
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

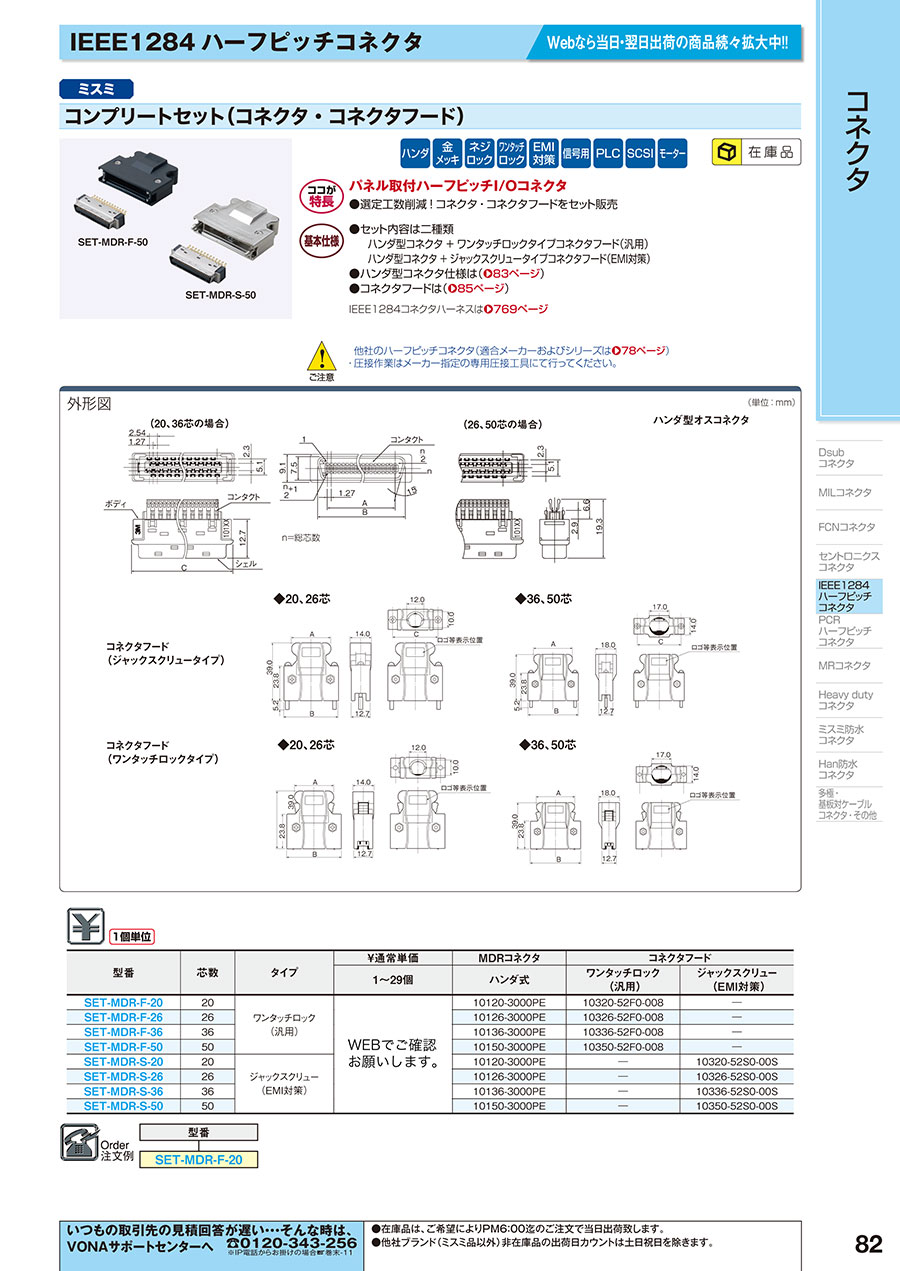

カタログ
MDRコネクタ コプリートセット(コネクタ・コネクタフード)のレビュー
三菱サーボアンプの接続ケーブル製作
5
5.02019/01/26
ケーブル製作時にはコネクタとフードが必要になるので、セット販売であれば注文時に探し出す手間が省けて良い。
2人が参考にしています。
コネクタの作成に使用しました
4
4.02023/02/24
購入した物のコネクタを自作するために使用しました。コネクタの規格が合っていたため、このコネクタとコネクタフードのセットを...もっと読む
0人が参考にしています。
製品
5
5.02022/11/10
この商品は自社製品の配線用で使用しました。ミスミ以外の購入サイトで購入しようとすると、型式や型番とか詳細を求められたりす...もっと読む
0人が参考にしています。
