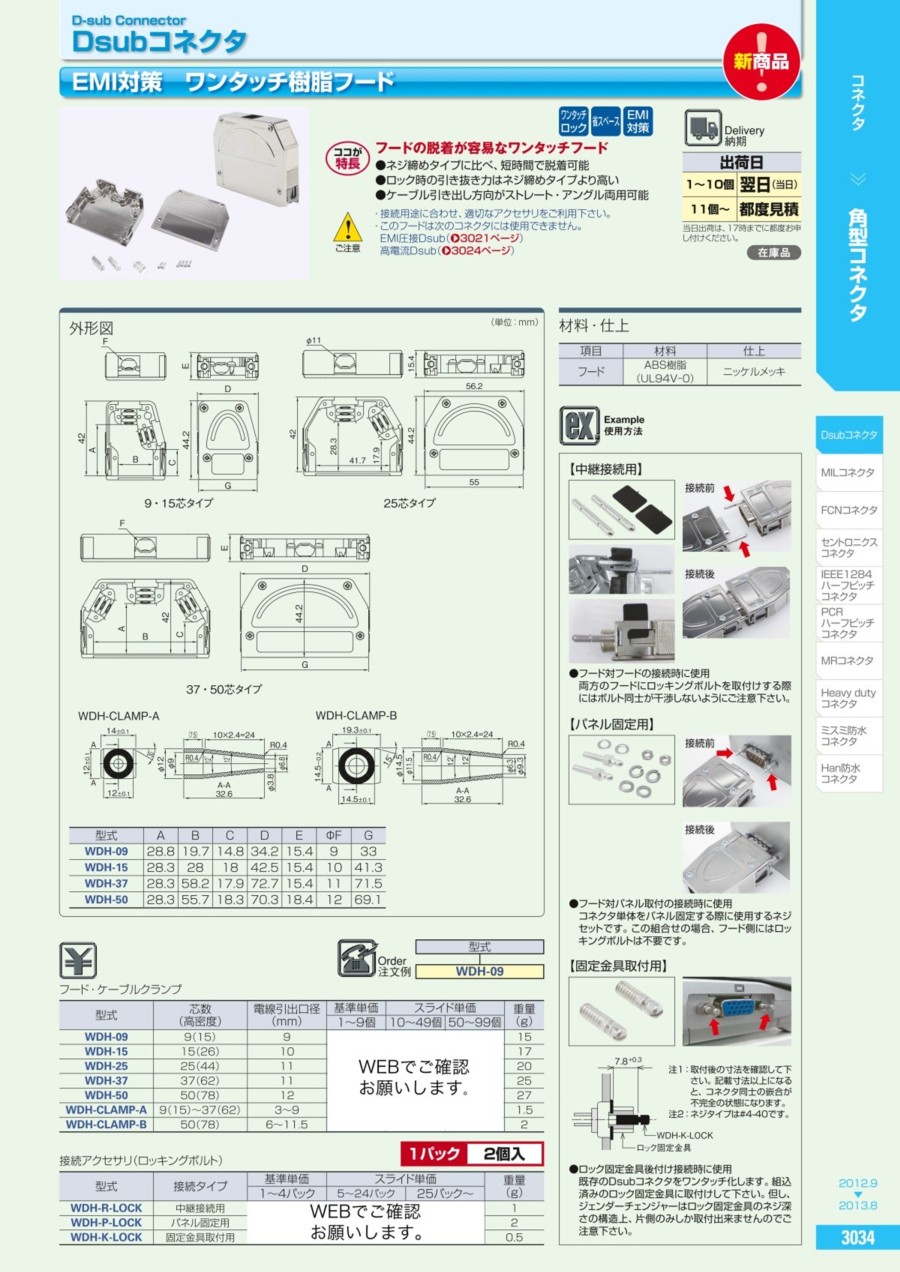

Dsubｺﾈｸﾀ EMI対策 ワンタッチ樹脂フード【1～2個入り】
- 通常単価(税別)
- 235円～5,942円特別価格
- 税込単価
- 259円～6,536円特別価格
通常出荷日：在庫品1日目当日出荷可能
【特長】フードの脱着が容易なワンタッチフードです。ネジ締めタイプに比べ、短時間で脱着可能。ロック時の引...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が9型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型式 |
| WDH-09 |
フード・ケーブルクランプ
接続アクセサリ（ロッキングボルト）
| 型式 | 芯数 (高密度) | 電線引出口径 (ｍｍ) | 重量 (ｇ) |
| WDH-09 | 9(15) | 9 | 15 |
| WDH-15 | 15(26) | 10 | 17 |
| WDH-25 | 25(44) | 11 | 20 |
| WDH-37 | 37(62) | 11 | 25 |
| WDH-50 | 50(78) | 12 | 27 |
| WDH-CLAMP-A | 9(15)～37(62) | 3～9 | 1.5 |
| WDH-CLAMP-B | 50(78) | 6～11.5 | 2 |
| 1パック | 2個入 |
| 型式 | 接続タイプ | 重量 (ｇ) |
| WDH-R-LOCK | 中継接続用 | 1 |
| WDH-K-LOCK | 固定金具取付用 | 0.5 |
使用例
【中継接続用】
●フード対フードの接続時に使用
両方のフードにロッキングボルトを取付けする際にはボルト同士が干渉しないようにご注意下さい。
【固定金具取付用】
 | 注1： 取付後の寸法を確認して下さい。 記載寸法以上になると、コネクタ 同士の嵌合が不完全の状態になり ます。 注2：ネジタイプは#4-40です。 |
●ロック固定金具後付け接続時に使用
既存のDsubコネクタをワンタッチ化します。組込済みのロック固定金具に取付けして下さい。
但し、ジェンダーチェンジャーはロック固定金具のネジ深さの構造上、片側のみしか取付出来ませんのでご注意下さい。
概要仕様
外形図
（単位：ｍｍ） 9・15芯タイプ |  25芯タイプ |
 | |
37・50芯タイプ
WDH-CLAMP-A  | WDH-CLAMP-B  |
| 型式 | A | B | C | D | E | φF | G |
| WDH-09 | 28.8 | 19.7 | 14.8 | 34.2 | 15.4 | 9 | 33 |
| WDH-15 | 28.3 | 28 | 18 | 42.5 | 15.4 | 10 | 41.3 |
| WDH-37 | 28.3 | 58.2 | 17.9 | 72.7 | 15.4 | 11 | 71.5 |
| WDH-50 | 28.3 | 55.7 | 18.3 | 70.3 | 18.4 | 12 | 69.1 |
材料・仕上
| 項目 | 材料 | 仕上 | 使用温度範囲 |
| フード | ABS樹脂 (UL94V-0) | ニッケルメッキ | -20℃～90℃ |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,187円1,434円 ( 1,577円 ) | 在庫品1日目当日出荷可能 |
3,403円 ( 3,743円 ) | 在庫品1日目当日出荷可能 |
3,649円 ( 4,014円 ) | 在庫品1日目当日出荷可能 |
5,041円 ( 5,545円 ) | 在庫品1日目当日出荷可能 |
5,942円 ( 6,536円 ) | 在庫品1日目当日出荷可能 |
235円 ( 259円 ) | 在庫品1日目当日出荷可能 |
269円 ( 296円 ) | 在庫品1日目当日出荷可能 |
651円 ( 716円 ) | 在庫品1日目当日出荷可能 |
962円 ( 1,058円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
フードの脱着が容易なワンタッチフードです。
ネジ締めタイプに比べ、短時間で脱着可能。
ロック時の引き抜き力はネジ締めタイプより高いです。
ケーブル引き出し方向がストレート・アングル両用可能です。
接続用途に合わせた適切なアクセサリをご利用下さい。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
使用方法
使用例
【中継接続用】
●フード対フードの接続時に使用
両方のフードにロッキングボルトを取付けする際にはボルト同士が干渉しないようにご注意下さい。
【固定金具取付用】
| 注1： 取付後の寸法を確認して下さい。 記載寸法以上になると、コネクタ 同士の嵌合が不完全の状態になり ます。 注2：ネジタイプは#4-40です。 |
●ロック固定金具後付け接続時に使用
既存のDsubコネクタをワンタッチ化します。組込済みのロック固定金具に取付けして下さい。
但し、ジェンダーチェンジャーはロック固定金具のネジ深さの構造上、片側のみしか取付出来ませんのでご注意下さい。
