MS3101シリーズ防水中継アダプタ

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 1,963円～3,389円

税込単価: 2,159円～3,728円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

MS3102シリーズ防水パネル取付レセプタクル

4.8

通常価格(税別)： 694円 (税込価格：763円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

MSコネクタストレートプラグ

通常価格(税別)： 1,479円 (税込価格：1,627円)

通常出荷日：在庫品1日目

ケーブルの延長や機器間の中継に最適です。IP67防水により機器間中継時のコネク...

詳細情報を確認する

規格・仕様：

MIL
IP67
電源用
信号用
ハンダ

用途
ケーブル接続
シリーズ
MS
電線接続方法
ハンダ
接続方向
ストレート
耐環境性
防水性
その他規格（MIL）
○
シェルサイズ
18
コネクタタイプ
中継タイプ
キー位置変更
無
その他耐環境性
防塵性

未確定：候補が4型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

規格表

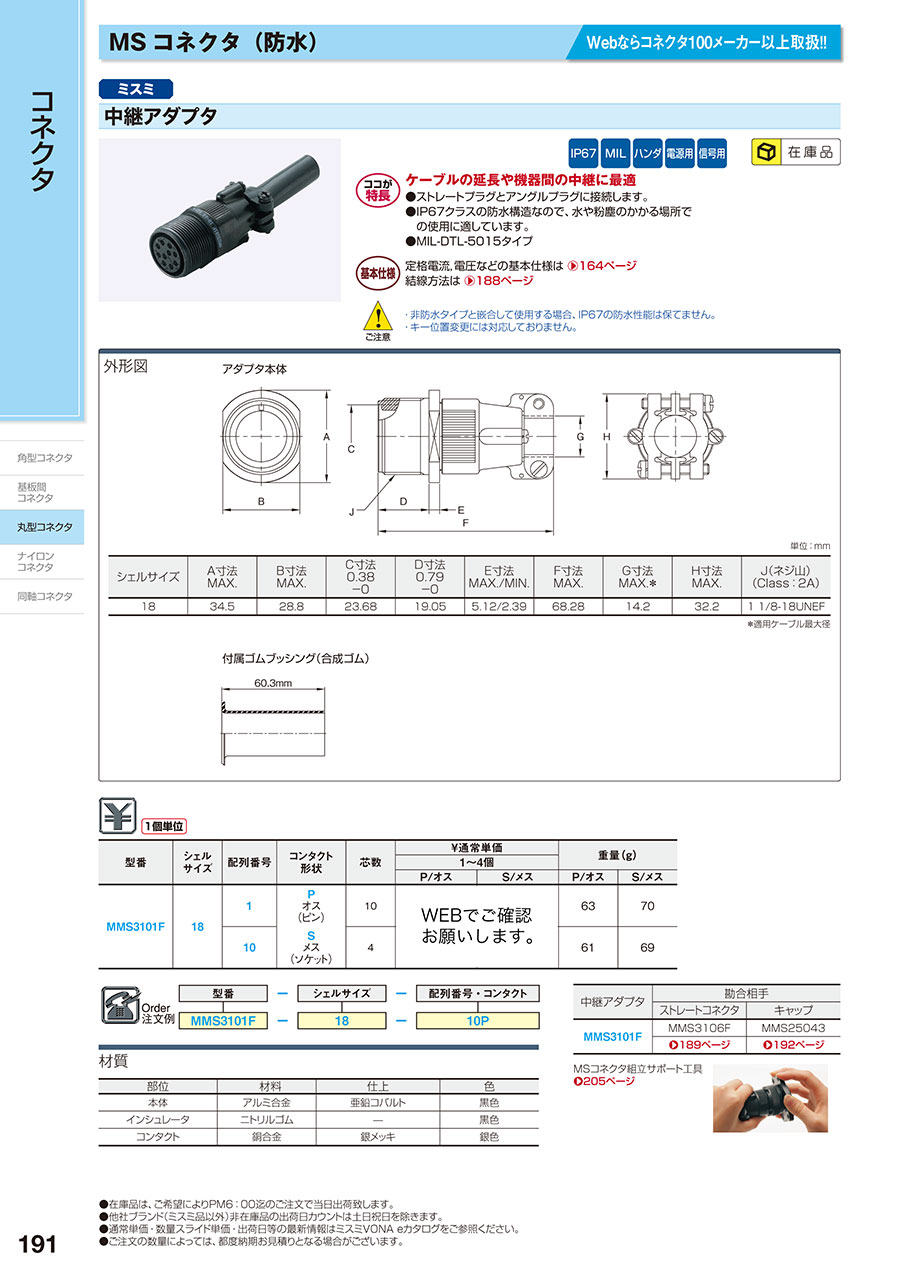

型式	シェルサイズ	配列番号	コンタクト形状	芯数	許容電流 ※1	許容電圧 ※2,3	重量(g)
							P/オス	S/メス
MMS3101F	18	1	P オス (ピン)	10	13A	DC250V / AC200V	63	70
		10	S メス (ソケット)	4	23A	DC700V / AC500V	61	69

[ ! ]※1. 許容電流は、各コンタクトをコネクタに組み込んだときのコンタクト単体の値です。なお、電流値は電圧に応じて変化しません。
[ ! ]※2. 許容電圧は、コンタクトやシェルの大きさよりもコンタクトの配列によって変わります。
[ ! ]※3. 同一コネクタ内でも各コンタクトによって許容電圧が分かれているものもあります。

製品仕様

■材質

部位	材料	仕上	色
本体	アルミ合金	亜鉛コバルト	黒色
インシュレータ	ニトリルゴム	—	黒色
コンタクト	銅合金	銀メッキ	銀色

型番リスト

表示件数

型番

注文停止中

許容電流(A)	許容電圧(V)	ピン数	適用ピン・コンタクト	最小発注数量

13	200/250	10	オス(プラグ)	1個
13	200/250	10	メス(ソケット)	1個
23	500/700	4	オス(プラグ)	1個
23	500/700	4	メス(ソケット)	1個

通常単価(税別) (税込単価)	通常出荷日

1,963円 ( 2,159円 )	在庫品1日目当日出荷可能
2,550円 ( 2,805円 )	在庫品1日目当日出荷可能
3,389円 ( 3,728円 )	在庫品1日目当日出荷可能
2,472円 ( 2,719円 )	在庫品1日目当日出荷可能

基本情報

ケーブルの延長や機器間の中継に最適です。IP67防水により機器間中継時のコネクタ水被害を防止。

●ストレートプラグとアングルプラグに接続します。
●IP67クラスの防水構造なので、水や粉塵のかかる場所での使用に適しています。
●国際標準規格のMIL-DTL-5015コネクタです。

・非防水タイプと嵌合して使用する場合、IP67の防水性能は保てません。
・キー位置変更には対応しておりません。
・勘合をする際の防水性能に関する詳細情報は、本ページ商品仕様の後段に掲載の情報を御確認お願い申し上げます。

共通仕様

防水・防滴MSコネクタ（MMS）

特長

●IP67クラスの防水・防塵機能を有し、過酷な環境下での使用に対応する事が可能です。
●4つの形状を用意しています。
　○　ストレートタイプ ○　パネルマウントタイプ
　○　アングルタイプ ○　中継タイプ
●各形状とも、目的に合わせてコンタクトタイプを選択できます。
　○　オス（ピン） ○　メス（ソケット）
●バックシェルとケーブルクランプが一体となった構造で、省スペース化を図れます。
●パネルマウントタイプと中継タイプ用の防水キャップも用意しました。

共通仕様

●材料／仕上

項目	材料	仕上
シェル	アルミ合金	3価クロメート
インシュレータ	クロロプレンゴム	ー
コンタクト	銅合金	銀メッキ

●キー位置変更には対応しておりません。

共通仕様

適用電線サイズおよびコンタクトサイズ

適切な電線被覆むき長さはコンタクトのハンダ付け穴長（L寸法）に1～3mm程度プラスした寸法です。なおL寸法、D寸法はオスコネクタ（ピン）もメスコネクタ（ソケット）も同じです。またケーブル選定の際にはケーブルクランプの内径にケーブルが納まるかどうかもご確認ください。

コンタクト				適合電線サイズ
コンタクトサイズ	ハンダ付穴直径φＤ（mm）	ピンコンタクト接触部径φA（mm）	L（mm）	AWG	導体断面積（mm²）
#16	1.85	1.6	6.4	16〜20	1.25以下
#12	2.95	2.4	9.5	12〜14	3.5以下
#8	5.31	3.6	12.7	8〜10	8以下
#4	8.45	5.7	15.9	4〜6	22以下
#0	11.91	9.1	15.9	0〜2	50以下

電気的特性

接触抵抗	コンタクトサイズ	試験電流DC	電圧降下	オス側とメス側のコネクタを使用状態と同状態に結合し、試験電流を通電し、電圧降下法により測定し左記値を満足すること。
	#16	20A	21mV以下
	#12	35A	20mV以下
	#8	60A	12mV以下
	#4	110A	10mV以下
	#0	200A	10mV以下

機械的特性

	試験分類記号			AC.V（r.m.s）
温度衝撃	低　温			高　温			左記の低温、高温を1サイクルとし、連続5サイクル行う。低温、高温の放置時間は30分以上とする。
	－55+0℃ -5℃			＋125+3℃ -0℃
	（1）コネクタにひび割れ、破損のないこと。（2）終了後耐電圧試験を満足すること。
耐　湿	下記の耐電圧を満足のこと。						結合したコネクタとパネルマウントを温度71±2℃と相対湿度95±3％に14日間さらし、終了後乾燥せず左表の耐電圧試験を5分間行う。
	INST			300
	A			750
	D			1,350
	E			1,875
	B			2,775
	C			4,500
腐　食	（1）地金の露出やコネクタの結合・離脱を害する腐食のないこと。（2）接触抵抗の測定						温度35℃、濃度5％の塩水噴霧中に48時間さらし、終了後流水で洗い38±3℃の空気循環槽で12時間乾燥させ、完了後接触抵抗、耐電圧試験を行う。
	コンタクトサイズ		試験電流		電圧降下（以下）
	#16		20A		35mV
	#12		35		30
	#8		60		25
	#4		110		20
	#0		200		20
	（3）下表の耐電圧を満足すること。
	試験分類記号	AC.V（r.m.s）		分類記号		AC.V（r.m.s）
	INST	400		E		2,500
	A	1,000		B		3,500
	D	1,800		C		6,000

環境的特性

コンタクト単体挿抜力	コンタクトサイズ	平　均	最　大	最　小	無作為に抽出したオスとメスにより、挿入抜去力を測定し、平均の力は左記の平均値以下であり、全ての値の96％は最大値以下でかついずれの値も最小値以上であること。
	#16	0.95kg	1.36kg	0.11kg
	#12	1.59	2.27	0.23
	#8	3.18	4.54	0.34
	#4	4.76	6.8	0.45
	#0	6.35	9.07	0.91
コンタクト保持力	コンタクトサイズ	軸荷重（kg）	コンタクトサイズ	軸荷重（kg）	左記に示された両方向の軸荷重に耐えること。
	#16	4.5	#4	9.1
	#12	6.8	#0	11.3
	#8	9.1
振　動	（1）試験中10μsec以上の電流遮断のないこと。（2）終了後耐電圧試験を満足すること。（3）結合がはずれたり、各部品にひび割れ、破損及びゆるみがないこと。				結線したコネクタとパネルマウントを通常の方法で結合させ、MIL-STD-1344により、振動試験を行う。試験中コネクタは100mAの電流を流し、適当な方法により電流の遮断を検査し、終了後耐電圧試験および外観検査を行う。
衝　撃	（1）終了後、接触抵抗の要求を満足すること。（2）部品にひび割れ、破損及びゆるみのないこと。				結線し結合したコネクタとパネルマウントに50Gの加速度を各々軸方向90°の角度にて加える。
寿　命	（1）接触抵抗の要求を満足すること。（2）電気的、機械的異常がないこと。				コネクタのカップリングナットを外し、1時間に600回を越えない速さで500回抜き挿しを行う。

コンタクト配列表（芯数順）　オス（ピン）コネクタの結合面から見た図です。

配列No.

左側がコネクタ全体のシェルサイズ。右側がそのコンタクトの配列番号になります。これらを合せて配列No.と呼びます。

芯数構成

右側がコンタクト1本当りのサイズになります。左側がコンタクトの本数になります。
芯数構成

部品のご注文にあたっては、電圧、電流、芯数、サイズなどの使用環境に応じて下表より型式を決定してください。

配列No.		コンタクト形状	コンタクト構成			定格電流（A）（注1）	絶縁抵抗MΩ （以上）	定格電圧（注2）（注3）		試験分類（注4）
シェルサイズ	配列番号	コンタクト形状	総芯数	芯数構成	コンタクトサイズ	定格電流（A）（注1）	絶縁抵抗MΩ （以上）	DC.V以下文字はコンタクトNo.	AC.V（r.m.s）以下文字はコンタクトNo. （）内は耐電圧/AC/V（rms）	試験分類（注4）
10SL	3	P オス（ピン） S メス（ソケット）	3	3	#16	13	5000	700	500（2000）	A
10SL	4		2	2
12S	3		2	2
14S	1		3	3
	2		4	4				250	200（1000）	INST
	5		5	5
	6		6	6
	7		3	3				700	500（2000）	A
	9		2	2
16S	1		7	7
	5		3	3
	8		5	5
16	10		3	3	#12	23
18	1		10	10	#16	13		BCFG-700, その他-250	BCFG-500（2000）,その他-200（1000）	A（BCFG）INST（その他）
	4		4	4	#16	13		1250	900（2800）	D
	5		3	2	#12	23
	5		3	1	#16	13
	8		8	1	#12	23		700	500（2000）	A
	8		8	7	#16	13
	10		4	4	#12	23
	11		5	5	#12	23
	12		6	6	#16	13
	19		10	10
	20		5	5
	21		3	3	#12	23
	22		3	3	#16	13		1250	900（2800）	D
20	2		1	1	#0	150		ABHG-1250, CDEF-700	ABHG-900（2800）,CDEF-500（2000）	D（ABHG）A（CDEF）
	4		4	4	#12	23		700	500（2000）	A
	7		8	8	#16	13
	15		7	7	#12	23
	16		9	2	#12	23
	16		9	7	#16	13
	17		6	5	#12	23
	17		6	1	#16	13
	18		9	3	#12	23
	18		9	6	#16	13
	22		6	3	#8	46
	22		6	3	#16	13
	23		2	2	#8	46
	27		14	14	#16	13
	29		17	17	#16	13
22	2		3	3	#8	46		1250	900（2800）	D
	10		4	4	#16	13		1750	1250（3500）	E
	14		19	19				700	500（2000）	A
	19		14	14
	22		4	4	#8	46
	23		8	8	#12	23		H-1250 , その他-700	H-900（2800）,その他-500（2000）	D（H）A（その他）
	28		7	7				700	500（2000）	A
24	2		7	7				1250	900（2800）	D
	5		16	16	#16	13		700	500（2000）	A
	7		16	2	#12	23
	7		16	14	#16	13
	10		7	7	#8	46
	11		9	3	#8	46
	11		9	6	#12	23
	20		11	2	#12	23		1250	900（2800）	D
	20		11	9	#16	13
	22		4	4	#8	46
	28		24	24	#16	13		250	200（1000）	INST
28	6	P オス（ピン） S メス（ソケット）	3	3	#4	80	5000	1250	900（2800）	D
	10		7	2	#4	80		G-1250 , その他-700	G-900（2800）, 2 #8 46 その他-500（2000）	D（G）A（その他）
				2	#8	46
				3	#12	13
	11		22	4	#12	13		700	500（2000）	A
	11		22	18	#16	13
	12		26	26
	15		35	35
	16		20	20
	20		14	10	#12	23
	20		14	4	#16	13
	21		37	37	#16	13
32	1		5	2	#0	150		A-1750,その他-1250	A-1250（3500）, その他-900（2800）	（A）D（その他）
	1		5	3	#12	23		A-1750,その他-1250	A-1250（3500）, その他-900（2800）	（A）D（その他）
	2		5	3	#4	80		1750	1250（3500）	E
	2		5	2	#16	13		1750	1250（3500）	E
	5		2	2	#0	150		1250	900（2800）	D
	7		35	7	#12	23		ABhj-250,その他-700	ABhj-200（1000）その他-500（2000）	INST（ABhj）A（その他）
	7		35	28	#16	13		ABhj-250,その他-700	ABhj-200（1000）その他-500（2000）	INST（ABhj）A（その他）
	8		30	6	#12	23		700	500（2000）	A
	8		30	24	#16	13		700	500（2000）	A
	9		14	2	#4	80		1250	900（2800）	D
	9		14	12	#16	13		1250	900（2800）	D
32A	10		54	54	#16	13		700	500（2000）	A
32	17		4	4	#4	80		1250	900（2800）	D
32	414		52	52	#16	13		700	500（2000）	A
36	3		6	3	#0	150		1250	900（2800）	D
	3		6	3	#12	23		1250	900（2800）	D
	4		3	3	#0	150		A-1250 , BC-700	A-900（2800）, BC-500（2000）	D（A）A（BC）
	5		4	4	#0	150		700	500（2000）	A
	9		31	1	#4	80
				2	#8	46
				14	#12	23
				14	#16	13
	10		48	48
	73		73	73
48	5		100	1	#8	46
				9	#12	23
				90	#16	13

注1：定格電流は各コンタクトをコネクタに組み込んだときのコンタクト単体の値です。なお、定格電流は電圧に応じて変化しません。
注2：定格電圧はコンタクトやシェルの大きさよりも、コンタクトの配列によって変わります。
注3：同一コネクタ内でも各コンタクトによって定格電圧がわかれているものもあります。
注4：試験分類に応じて特性が変わります。

誤挿入防止のキー位置（角度）変更について

ストレートコネクタ

外形図

シェルサイズ	結合ネジ Aネジ	寸　法（mm）
シェルサイズ	結合ネジ Aネジ	ケーブルエントリー φB±0.3	有効ネジ長 J±0.3	全長 L以下	外径 Q±0.8	コンジットネジ Vネジ	ネジ長さ W以上
10SL	5/8-24UNEF-2B	9.6	13.49	34.9	22.22	5/8-24UNEF-2A	9.53
12S	3/4-20UNEF-2B	9.6	13.5	42.8	25.4	5/8-24UNEF-2A	9.5
14S	7/8-20UNEF-2B	12.5	13.5	42.8	28.6	3/4-20UNEF-2A	9.5
16S	1-20UNEF-2B	15.6	13.5	42.8	31.8	7/8-20UNEF-2A	9.5
16	1-20UNEF-2B	15.6	18.3	52.4	31.8	7/8-20UNEF-2A	9.5
18	1-1/8-18UNEF-2B	20.2	18.3	52.4	34.1	1-20UNEF-2A	9.5
20	1-1/4-18UNEF-2B	23.0	18.3	55.6	37.3	1-3/16-18UNEF-2A	9.5
22	1-3/8-18UNEF-2B	23.2	18.3	55.6	40.5	1-3/16-18UNEF-2A	9.5
24	1-1/2-18UNEF-2B	29.5	18.3	58.7	43.7	1-7/16-18UNEF-2A	9.5
28	1-3/4-18UNS-2B	29.8	18.3	58.7	50.0	1-7/16-18UNEF-2A	9.5
32	2-18UNS-2B	37.5	18.3	61.9	56.4	1-3/4-18UNS-2A	11.1
36	2-1/4-16UN-2B	43.8	18.3	61.9	62.7	2-18UNS-2A	12.7
48	3-16UN-2B	69.1	18.3	65.1	81.8	3-16UN-2A	15.9

アングルコネクタ

外形図

シェルサイズ	結合ネジ Aネジ	寸　法（mm）
シェルサイズ	結合ネジ Aネジ	ケーブルエントリー B±0.3	有効ネジ長 J±0.3	全長 L以下	M±0.8	外径 Q±0.8	U±0.8	コンジットネジ Vネジ	ネジ長さ W以上
12S	3/4-20UNEF-2B	9.6	13.5	50.8	41.7	25.4	25.4	5/8-24UNEF-2A	9.5
14S	7/8-20UNEF-2B	12.5	13.5	54.0	43.3	28.6	27.0	3/4-20UNEF-2A	9.5
16S	1-20UNEF-2B	15.6	13.5	60.3	48.0	31.8	28.6	7/8-20UNEF-2A	9.5
16	1-20UNEF-2B	15.6	18.3	65.1	52.8	31.8	28.6	7/8-20UNEF-2A	9.5
18	1-1/8-18UNEF-2B	18.6	18.3	68.3	54.4	34.1	32.1	1-20UNEF-2A	9.5
20	1-1/4-18UNEF-2B	23.0	18.3	77.0	60.7	37.3	33.7	1-3/16-18UNEF-2A	9.5
22	1-3/8-18UNEF-2B	23.2	18.3	77.0	60.7	40.5	33.3	1-3/16-18UNEF-2A	9.5
24	1-1/2-18UNEF-2B	28.0	18.3	86.5	67.1	43.7	34.9	1-7/16-18UNEF-2A	9.5
28	1-3/4-18UNS-2B	28.2	18.3	86.5	67.1	50.0	38.5	1-7/16-18UNEF-2A	9.5
32,32A	2-18UNS-2B	35.9	18.3	95.2	71.8	56.4	46.4	1-3/4-18UNS-2A	11.1
36	2-1/4-16UN-2B	42.2	18.3	100.0	73.4	62.7	51.2	2-18UNS-2A	12.7
48	3-16UN-2B	65.9	18.3	125.4	86.5	81.8	59.1	3-16UN-2A	15.9

中継コネクタ

外形図

シェルサイズ	結合ネジ Aネジ	寸　法（mm）
シェルサイズ	結合ネジ Aネジ	有効ネジ B以上	全長 L以下	フランジまでの長さ M+0.4 -0	外径 N以下	コンジットネジ Vネジ	ネジ長さ W以上
12S	3/4-20UNEF-2A	9.5	42.88	14.3	26.97	5/8-24UNEF-2A	25.4
14S	7/8-20UNEF-2A	9.5	42.88	14.3	29.36	3/4-20UNEF-2A	27.0
16S	1-20UNEF-2A	9.5	42.88	14.3	31.75	7/8-20UNEF-2A	28.6
16	1-20UNEF-2A	15.9	52.37	19.0	31.75	7/8-20UNEF-2A	28.6
18	1-1/8-18UNEF-2A	15.9	52.37	19.0	34.14	1-20UNEF-2A	32.1
20	1-1/4-18UNEF-2A	15.9	55.58	19.0	37.31	1-3/16-18UNEF-2A	33.7
22	1-3/8-18UNEF-2A	15.9	55.58	19.0	40.49	1-3/16-18UNEF-2A	33.3
24	1-1/2-18UNEF-2A	15.9	58.72	19.0	43.66	1-7/16-18UNEF-2A	34.9
28	1-3/4-18UNS-2A	15.9	58.72	19.0	50.01	1-7/16-18UNEF-2A	38.5
32,32A	2-18UNS-2A	15.9	61.93	19.0	56.36	1-3/4UNS-2A	46.4
36	2-1/4-16UN-2A	15.9	61.93	19.0	62.71	2-18UNS-2A	51.2
48	3-16UN-2A	15.9	65.07	15.9	81.76	3-16UN-2A	59.1

パネルマウント

外形図

シェルサイズ	Aネジ	寸　法（mm）
シェルサイズ	Aネジ	B以上	K以下	L以下	M+0.79 -0	φN+0 -4.78	R±0.13	S±0.79	φT+0.25 -0.13
10SL	5/8-24UNEF-2A	9.53	2.1	21.9	14.28	15.9	18.26	25.4	3.05
12S	3/4-20UNEF-2A	9.52	2.4	24.3	14.27	19.86	20.62	27.79	3.05
14S	7/8-20UNEF-2A	9.52	2.4	24.3	14.27	23.01	23.01	30.18	3.05
16S	1-20UNEF-2A	9.52	2.4	24.3	14.27	24.61	24.61	32.54	3.05
16	1-20UNEF-2A	15.88	2.4	29.1	19.05	24.61	24.61	32.54	3.05
18	1-1/8-18UNEF-2A	15.88	3.0	28.6	19.05	26.97	26.97	34.92	3.05
20	1-1/4-18UNEF-2A	15.88	3.0	29.4	19.05	29.36	29.36	38.10	3.05
22	1-3/8-18UNEF-2A	15.88	3.0	29.4	19.05	31.75	31.75	41.28	3.05
24	1-1/2-18UNEF-2A	15.88	3.0	33.4	20.62	34.92	34.92	44.45	3.73
28	1-3/4-18UNS-2A	15.88	3.0	33.4	20.62	39.67	39.67	50.80	3.73
32,32A	2-18UNS-2A	15.88	4.3	33.4	22.22	44.45	44.45	57.15	4.39
36	2-1/4-16UN-2A	15.88	4.3	33.4	22.22	49.23	49.23	63.50	4.39
48	3-16UN-2A	15.88	4.3	34.2	22.22	66.68	66.68	82.55	4.39

コネクタ全体に流せる電流容量

コンタクトの1本あたりの定格電流値はコンタクトのサイズに応じて変化しますが、コネクタ全体に流せる電流容量は総芯数に応じて変化します。14芯以下と15芯以上では算定方法が違いますので、分けて説明します。

① 14芯以下の場合

コネクタ組込時のコンタクト1本あたり定格電流値を芯数倍にし、その値に下図の減率を乗じた値がコネクタ全体に流せる電流容量です。

■芯数別電流減率表

総芯数	1	2	3	4	5	6	7	8	9	10	11	12	13	14
減率（％）	1	0.943	0.886	0.829	0.771	0.714	0.657	0.6	0.543	0.486	0.429	0.371	0.314	0.257

例1：コンタクトサイズが全て同じコネクタの場合
コンタクト1本当たり定格電流×芯数×減率＝コネクタ全体許容電流
　13A × 2芯 × 0.943 ＝ 24.518A
　（配列NO.12S-3の時）
　したがってコネクタ全体で24.518A流せます。

例2：コンタクトサイズが異なるコネクタの場合
（Aコンタクト定格電流×Aコンタクト芯数＋Bコンタクト定格電流×Bコンタクト芯数）×減率（総芯数のもの）＝コネクタ全体許容電流
　（ 23A × 2芯＋ 13A × 7芯）× 0.543 ＝ 74.391A
　（配列NO.20-16の時）
　したがってコネクタ全体で74.391A流せます。

② 15芯以上の場合

コンタクト1本あたり定格電流値を芯数倍にし、その値の20％がコネクタ全体に流せる許容電流値になります。

例1：コンタクトサイズが全て同じコネクタの場合
コンタクト定格電流×芯数×20％＝コネクタ全体許容電流
　13A × 17芯 × 0.2 ＝ 44.2A
　（配列NO.20-29の時）
　したがってコネクタ全体で44.2A流せます。

例2：コンタクトサイズが異なるコネクタの場合
（Aコンタクト定格電流×Aコンタクト芯数＋Bコンタクト定格電流×Bコンタクト芯数）×20％＝コネクタ全体許容電流
　（ 23A × 4芯＋ 13A × 18芯）× 0.2 ＝ 65.2A
　（配列NO.28-11の時）
　したがってコネクタ全体で65.2A流せます。

ハンダ付け方法

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
SS30UCR UL／CE対応
ミスミ
SS300R　UL規格　小径
SS300R　UL規格　小径・低価格
ミスミ
PRC05コネクタ付ケーブルワンタッチ・ストレート・パネル取付タイプ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

MS3101シリーズ防水中継アダプタのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品 MS3101シリーズ防水中継アダプタ	バヨネット式MS3101中継アダプタ(防水）	NJW　防水　中継アダプタ（ネジ式）	NWPC　防水　中継アダプタ（ネジ式）	NRW　防水　中継アダプタ（ワンタッチロック)	PLT　中継アダプタ（ネジ式）
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	1,963円-	5,024円 -	2,539円 -	3,796円 -	1,892円 -	318円 -
通常出荷日	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目
用途	ケーブル接続	ケーブル接続	ケーブル接続	ケーブル接続	ケーブル接続	ケーブル接続
シリーズ	MS	その他	NJW	NWPC	NRW	PLT
電線接続方法	ハンダ	ハンダ	ハンダ	ハンダ	ハンダ	ハンダ
接続方向	ストレート	ストレート	ストレート	ストレート	ストレート	ストレート
耐環境性	防水性	防水性	防水性	防水性	防水性	耐環境性なし

丸型コネクタカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

エレクトロニクス部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

中継アダプタ	（別売）嵌合相手		(別売)　工具
中継アダプタ	ストレートプラグ	キャップ	組み立てサポート工具
MMS3101F	MMS3106F-□-□□	MMS25043-□R	MSJG-□
MMS3101F	ローコスト防水・防塵IP67対応、水分はコネクタの大敵、防水コネクタで安心。	パネル取付レセプタクルや中継アダプタに取り付けて、コネクタ未接続時に嵌合部へ埃や異物が混入するのを防ぎ、未接続時のコネクタによる通電部接触が原因の事故を防止し、防水性能を維持するキャップです。	・MSコネクタ組立をサポートする便利工具。・表面はプラグコネクタ締め付け、裏面は中継アダプタ締め付け用。

カテゴリ・メーカーから探す

メカニカル部品系

筐体・調整締結・素材

空圧・油圧・配管・温調部品

回転伝達・コンベヤ・モータ・ロボット

直動・センサ・位置決め・ステージ

特注部品・図面加工部品

電気系

金型系

消耗品・補修用品・備品系

切削加工用品

生産加工用品

MRO・工場用副資材

メーカーから探す

特集から探す

絞り込み条件

許容電流(A)

許容電圧(V)

ピン数

適用ピン・コンタクト

出荷日

MS3101シリーズ防水中継アダプタ

商品仕様

規格表

製品仕様

関連商品

型番リスト

詳細情報

基本情報

共通仕様

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

丸型コネクタカテゴリの売れ筋ランキング

技術サポート窓口

絞り込み条件

許容電流(A)

許容電圧(V)

ピン数

適用ピン・コンタクト

出荷日

MS3101シリーズ 防水中継アダプタ

商品仕様

規格表

製品仕様

関連商品

型番リスト

詳細情報

基本情報

共通仕様

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

丸型コネクタカテゴリの売れ筋ランキング

技術サポート窓口

MS3101シリーズ防水中継アダプタ
