補助接点ユニット
- 一部SALE 2026/03/31まで
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 599円～1,155円特別価格
- 税込単価
- 659円～1,271円特別価格
【仕様】・接点増設用の補助接点ユニットです。・装着が簡単で接点構成が豊富です。
詳細情報を確認する- 適合機種
- KHK6～65
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が6型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 外形イメージ図 | 接点構成図 | 接点 | 重さ | 極数 | 取付方向 | 型式 |
 |  | 1a1b | 530g | 2 | 横 | UA-1 |
 |  | 2a | 280g | 前面 | UA-2-2A | |
| 1a1b | UA-2-1A1B | |||||
 |  | 1a3b | 500g | 4 | UA-4-1A3B | |
| 2a2b | UA-4-2A2B | |||||
| 4a | UA-4-4A |
概要仕様
仕様
| 型式 | UA-1 | UA-2,4 | |
| 定格使用電圧 | 600V | 600Ｖ | |
| 定格絶縁電圧 | 600V | 600V | |
| 定格インパルス耐電圧 | 6kV | 6kV | |
| 定格周波数 | 50/60Hz | 50/60Hz | |
| 最小適用負荷 | 電圧 | DC17V | DC24V |
| 電流 | DC5mA | DC10mA | |
| 定格サーマル電流(Ith,AC12 duty) | 10A | 16A | |
| 定格使用電流 | AC120V | 6A | 6A |
| AC240V | 3A | 3A | |
| AC380V | 1.9A | 1.9A | |
| AC480V | 1.5A | 1.5A | |
| AC500V | 1.4A | 1.4A | |
| AC600V | 1.2A | 1.2A | |
| DC125V | 1.1A | 1.1A | |
| DC250V | 0.55A | 0.55A | |
| DC400V | 0.31A | 0.31A | |
| DC500V | 0.27A | 0.27A | |
| DC600V | 0.2A | 0.2A | |
| 電気的寿命 | AC220V | 50万回 | 50万回 |
| AC440V | |||
| DC220V | |||
| DC440V | |||
| 開閉頻度(回/時間) | 1800 | 1800 | |
| 電線サイズ | ＡＷＧ | 18～10 | 18～10 |
| mm2 | 1～2.5 | 1～2.5 | |
詳細情報
基本情報
【仕様】
・接点増設用の補助接点ユニットです。
・装着が簡単で接点構成が豊富です。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
●装着が簡単です。
●接点構成が豊富です。
1a,1b,2a,4a,2a2b,1a3bをラインナップ。
●ＫＨＫ６～６５まで共通で使用できます。
●最小適用負荷ＤＣ１７Ｖ、ＤＣ５ｍＡ（UA-1）,DC24V,DC10mA（UA-2,-4）
●インパルス耐電圧AC６ＫＶ
UA-1は、電磁開閉器ＫＨＫ９～２２シリーズ、コンタクタＭＣＲ－９Ｂ～２２Ｂは左側に取り付けてください。
右側に付けると開閉動作に支障をきたす恐れがあります。
【型式変更情報】
2012年度版紙カタログより、下記の通り型式を変更しております。
※仕様の変更はありません。
①旧型式：AU-2-1A1B ⇒新型式：UA-2-1A1B
②旧型式：AU-4-1A3B ⇒新型式：UA-4-1A3B
③旧型式：AU-4-4A ⇒新型式：UA-4-4A
※AとUが入れ替わりました。

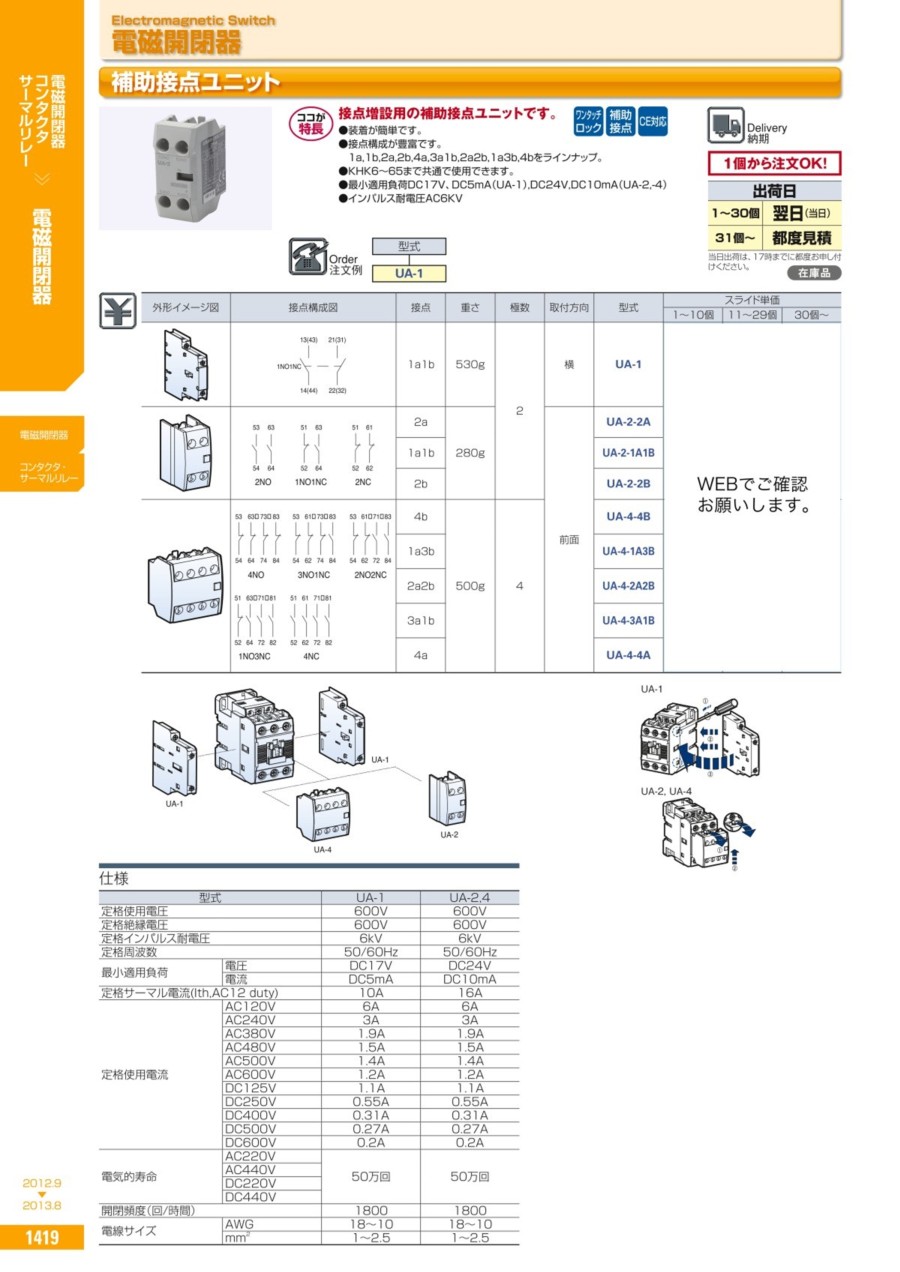

カタログ
