分電盤用漏電ブレーカ

数量スライド割引
当日出荷可能

3.6

平均満足度3.6

この商品のレビューをみる（10件）

通常単価(税別): 5,670円～9,555円

税込単価: 6,237円～10,511円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

高遮断電流型漏電ブレーカ

通常価格(税別)： 13,104円 (税込価格：14,414円)

通常出荷日：在庫品1日目

小型省スペース対応の分電盤用漏電ブレーカです。定格電流5A～100Aまでのライ...

詳細情報を確認する

規格・仕様：

IEC
JIS
電安法PSE

定格遮断容量 AC100V/AC200V/AC400V/DC250V以外の電圧条件
有
定格使用電圧 (V)
220
取付方法
DINレール取付
接続方式
表面型
代表規格
PSE
寸法高さ (mm)
96
寸法奥行き (mm)
75.5
その他規格（IEC）
○
備考
定格遮断容量はAC220V時の数値です

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
使用開始時はハンドルを一度OFF（下）にしないと、ON（上）にすることができません。ハンドルを動かす際は、強めの力が必要な場合がございます。
商品への初期締結時は締結不可防止のため、電気ドライバーのご使用前に手動ドライバーでScrewを3ターン程度締結をお願いいたします。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が24型番あります。

商品仕様
型番リスト
詳細情報

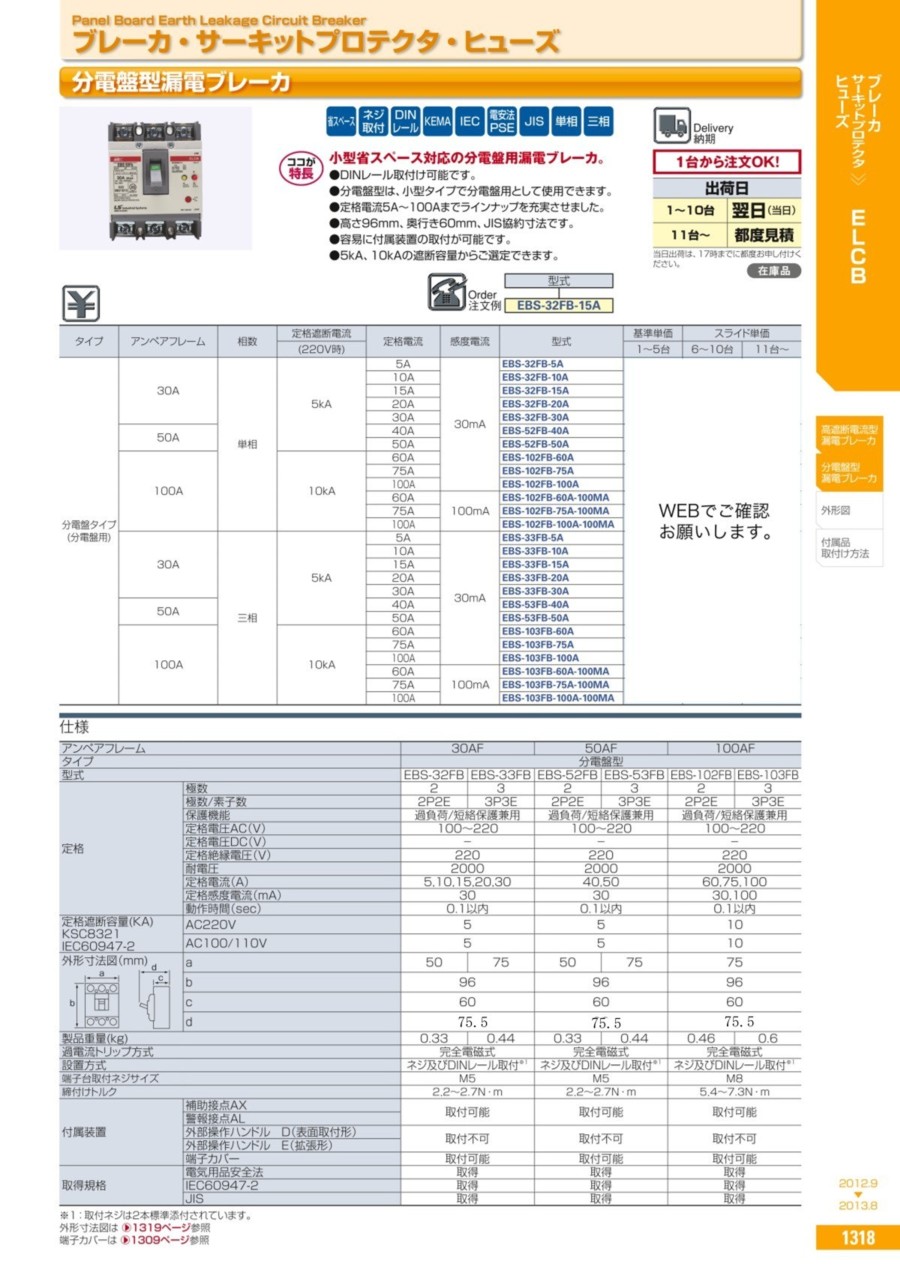

カタログ

商品仕様

規格表

型式

EBS-32FB-15A

タイプ	アンペアフレーム	相数	定格遮断電流	定格電流	感度電流	型式
			(220V時)
分電盤タイプ (分電盤用)	30A	単相	5kA	5A	30mA	EBS-32FB-5A
				10A		EBS-32FB-10A
				15A		EBS-32FB-15A
				20A		EBS-32FB-20A
				30A		EBS-32FB-30A
	50A			40A		EBS-52FB-40A
				50A		EBS-52FB-50A
	100A		10kA	60A		EBS-102FB-60A
				75A		EBS-102FB-75A
				100A		EBS-102FB-100A
				100A	100mA	EBS-102FB-100A-100MA
	30A	三相	5kA	5A	30mA	EBS-33FB-5A
				10A		EBS-33FB-10A
				15A		EBS-33FB-15A
				20A		EBS-33FB-20A
				30A		EBS-33FB-30A
	50A			40A		EBS-53FB-40A
				50A		EBS-53FB-50A
	100A		10kA	60A		EBS-103FB-60A
				75A		EBS-103FB-75A
				100A		EBS-103FB-100A
				60A	100mA	EBS-103FB-60A-100MA
				75A		EBS-103FB-75A-100MA
				100A		EBS-103FB-100A-100MA

＜オプション部品＞
　・端子カバーはこちら
　・補助接点(AX)・警報接点(AL)はこちら
　・ブレーカー取り付け台はこちら

概要仕様

・ノイズフィルタを採用してサージに対応。
・高調波非対応品

仕様

アンペアフレーム		30AF		50AF		100AF
タイプ		分電盤型
型式		EBS-32FB	EBS-33FB	EBS-52FB	EBS-53FB	EBS-102FB	EBS-103FB
定格	極数	2	3	2	3	2	3
	極数／素子数	2P2E	3P3E	2P2E	3P3E	2P2E	3P3E
	保護機能	過負荷/短絡保護兼用		過負荷/短絡保護兼用		過負荷/短絡保護兼用
	定格電圧AC（V）	100～220		100～220		100～220
	定格電圧DC（V）	−		−		−
	定格絶縁電圧（V）	220		220		220
	耐電圧	2000		2000		2000
	定格電流（A）	5、10、15、20、30		40、50		60、75、100
	定格感度電流（mA）	30		30		30,100
	動作時間（sec）	0.1以内		0.1以内		0.1以内
定格遮断容量（KA） KSC8321 IEC60947-2	AC220V	5		5		10
	AC100／110V	5		5		10
外形寸法図（mm）	a	50	75	50	75	75
	b	96		96		96
	c	60		60		60
	d	75.5		75.5		75.5
製品重量（kg）		0.33	0.44	0.33	0.44	0.46	0.6
過電流トリップ方式		完全電磁式		完全電磁式		完全電磁式
設置方式		ネジ及びDINレール取付※1		ネジ及びDINレール取付※1		ネジ及びDINレール取付※1
端子台取付ネジサイズ		M5		M5		M8
締付けトルク		2.2〜2.7N・m		2.2〜2.7N・m		5.4〜7.3N・m
付属装置	補助接点AX	取付可能		取付可能		取付可能
	警報接点AL
	外部操作ハンドル D（表面取付形）	取付不可		取付不可		取付不可
	外部操作ハンドル E（拡張形）
	端子カバー	取付可能		取付可能		取付可能
取得規格	電気用品安全法	取得		取得		取得
	IEC60947-2	取得		取得		取得
	JIS	取得		取得		取得

※1：取付ネジは2本標準添付されています。

【ご注意】
・本製品に端子カバーは標準添付しておりません。

　必要な場合は、別途ご購入をお願い致します。

　⇒端子カバーはこちら

■ご使用にあたって

ブレーカーの接続に関して、逆接続をされた場合は商品保証が出来ないため行わないでください。

表示している仕様は正しい接続において検査し製品保証をしております。

動作特性

分電盤型ノーヒューズブレーカー動作電流特性/温度補正曲線

EBS-32FB
EBS-33FB

動作特性曲線 3～30A

EBS-52FB
EBS-53FB

動作特性曲線 40～50A
分電盤用漏電ブレーカ動作特性2

EBS-102FB EBS-103FB 動作特性曲線 60～100A	EBS-32FB EBS-33FB 3～30A 温度補正曲線	EBS-52FB EBS-53FB 40～50A 温度補正曲線
EBS-102FB EBS-103FB 動作特性曲線 60～100A	EBS-102FB EBS-103FB 60～100A 温度補正曲線

●遮断後の点検

ブレーカが事故電流により、遮断された場合、再び使用できる場合と新品に交換しなければならない場合があります。

遮断電流の大きさ	ブレーカの損傷程度	措置事項
時延トリップ動作範囲内での動作（定格電流の約10倍以下の過電流）	排気口以外に他の異常が見られない	定格電流6倍の過負荷電流で50回までは（100A以下）遮断可能
電流値が比較的に少ない短絡電流	排気口範囲に炭化現象が見られる	再使用可能

定格遮断容量に近い大短絡電流	ハンドル付近の炭化現象排気口範囲の炭化現象ブレーカ内部に金属溶融物が付着している	新品に交換

・絶縁抵抗値が5MΩにならない場合、絶縁耐電圧試験を行ってください。
・規定の耐力の時には一時的に使用可能ですが、早目の交換をしてください。
・絶縁抵抗と耐電圧が十分である場合には使用可能ですが一定期間中、温度上昇がないことを確認してください。
・漏電ブレーカはテストボタンによる動作確認を行ってください。

型番リスト

表示件数

型番

アンペアフレーム AF

定格感度電流

(mA)

極数

定格遮断容量　AC200Vの時

(kA)

定格電流

(A)

寸法幅

(mm)

アンペアフレーム詳細 AF

最小発注数量

30AF以下	30	2	5	5	50	30AF	1個
30AF以下	30	2	5	10	50	30AF	1個
30AF以下	30	2	5	15	50	30AF	1個
30AF以下	30	2	5	20	50	30AF	1個
30AF以下	30	2	5	30	50	30AF	1個
30AF以下	30	3	5	5	75	30AF	1個
30AF以下	30	3	5	10	75	30AF	1個
30AF以下	30	3	5	15	75	30AF	1個
30AF以下	30	3	5	20	75	30AF	1個
30AF以下	30	3	5	30	75	30AF	1個
50AF	30	2	5	40	50	50AF	1個
50AF	30	2	5	50	50	50AF	1個
50AF	30	3	5	40	75	50AF	1個
50AF	30	3	5	50	75	50AF	1個
100AF～199AF	30	2	10	60	75	100AF	1個
100AF～199AF	30	2	10	75	75	100AF	1個
100AF～199AF	30	2	10	100	75	100AF	1個
100AF～199AF	100	2	10	100	75	100AF	1個
100AF～199AF	30	3	10	60	75	100AF	1個
100AF～199AF	100	3	10	60	75	100AF	1個
100AF～199AF	30	3	10	75	75	100AF	1個
100AF～199AF	100	3	10	75	75	100AF	1個
100AF～199AF	30	3	10	100	75	100AF	1個
100AF～199AF	100	3	10	100	75	100AF	1個

通常単価(税別) (税込単価)	通常出荷日

6,542円 ( 7,196円 )	在庫品1日目当日出荷可能
6,542円 ( 7,196円 )	在庫品1日目当日出荷可能
6,542円 ( 7,196円 )	在庫品1日目当日出荷可能
6,542円 ( 7,196円 )	在庫品1日目当日出荷可能
6,542円 ( 7,196円 )	在庫品1日目当日出荷可能
5,996円 ( 6,596円 )	在庫品1日目当日出荷可能
5,996円 ( 6,596円 )	在庫品1日目当日出荷可能
5,996円 ( 6,596円 )	在庫品1日目当日出荷可能
5,996円 ( 6,596円 )	在庫品1日目当日出荷可能
5,996円 ( 6,596円 )	在庫品1日目当日出荷可能
5,670円 ( 6,237円 )	在庫品1日目当日出荷可能
5,670円 ( 6,237円 )	在庫品1日目当日出荷可能
6,038円 ( 6,642円 )	在庫品1日目当日出荷可能
6,038円 ( 6,642円 )	在庫品1日目当日出荷可能
7,980円 ( 8,778円 )	在庫品1日目当日出荷可能
7,980円 ( 8,778円 )	在庫品1日目当日出荷可能
7,980円 ( 8,778円 )	在庫品1日目当日出荷可能
7,980円 ( 8,778円 )	在庫品1日目当日出荷可能
8,873円 ( 9,760円 )	在庫品1日目当日出荷可能
8,873円 ( 9,760円 )	在庫品1日目当日出荷可能
9,555円 ( 10,511円 )	在庫品1日目当日出荷可能
9,555円 ( 10,511円 )	在庫品1日目当日出荷可能
8,873円 ( 9,760円 )	在庫品1日目当日出荷可能
8,873円 ( 9,760円 )	在庫品1日目当日出荷可能

基本情報

小型省スペース対応の分電盤用漏電ブレーカです。
定格電流5A～100Aまでのラインナップで、高さ96mm・奥行き60mm・JIS協約寸法となっています。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
使用開始時はハンドルを一度OFF（下）にしないと、ON（上）にすることができません。ハンドルを動かす際は、強めの力が必要な場合がございます。
商品への初期締結時は締結不可防止のため、電気ドライバーのご使用前に手動ドライバーでScrewを3ターン程度締結をお願いいたします。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

【ココが特長】
小型省スペース対応の分電盤用漏電ブレーカ。
●DINレール取付け可能です。
●分電盤型は、小型タイプで分電盤用として使用できます。
●定格電流5Ａ～100Ａまでラインナップを充実させました。
●高さ96ｍｍ、奥行き75.5ｍｍ、JIS協約寸法です。
●容易に付属装置の取付が可能です。
●5kA、10kAの遮断容量からご選定できます。

【ご注意】

カタログ誤植のお知らせ

外部操作ハンドルには対応しておりません。大変申し訳ございません。

・本製品に端子カバーは標準添付しておりません。
　必要な場合は、別途ご購入をお願い致します。

＜オプション部品＞
　・端子カバーはこちら
　・補助接点(AX)・警報接点(AL)はこちら
　・ブレーカー取り付け台はこちら

外形図

（単位：mm）
EBS 32Fb, 33Fb, 52Fb, 53Fb

単相用	三相用

●端子部詳細図

パネルカバー切断寸法

パネル設置寸法

EBS 102Fb, 103Fb

単相用	三相用

●端子部詳細図

パネルカバー切断寸法

パネル設置寸法

【ご注意】
・本製品に端子カバーは標準添付しておりません。
　必要な場合は、別途ご購入をお願い致します。
　⇒端子カバーはこちら

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

日東工業
【穴加工対応】CH形ボックス（防塵パッキン付）
日東工業品　WEB加工始めました<br>WEB上で設計、即注文可能<br>最短2日目出荷
日東工業
【穴加工対応】RA形制御盤キャビネット（水切構造、防塵・防水パッキン付）フカサ200mm
日東工業品　WEB加工始めました<br>WEB上で設計、即注文可能<br>最短2日目出荷

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
