型式	シェルサイズ	出荷日	質量 (g)
型式	シェルサイズ	出荷日	質量 (g)
JL04-1012CK-05-R	10SL	翌日	9
JL04-18CK-13-R	18		22
JL04-2022CK-14-R	20・22		32
JL04-2428CK-17-R	24・28		50

概要仕様

外形図		（単位：mm）

適用シェルサイズ	品名	A±0.8	B±0.8	C±0.8	D±0.8	E±0.8	F	Wネジ	適用ケーブル径
10SL	JL04-1012CK-05-R	22.20	20.60	20.70	50.60	6.00	1.60	5/8-24UNEF-2B	φ4～6
18	JL04-18CK-13-R	31.80	30.20	24.10	53.80	14.10	3.20	1-20UNEF-2B	φ11～14.1
20・22	JL04-2022CK-14-R	37.30	34.90	24.30	53.80	16.00	4.00	1-3/16-18UNEF-2B	φ12.9～16
24・28	JL04-2428CK-17-R	42.90	42.10	26.20	56.20	18.00	4.80	1-7/16-18UNEF-2B	φ15～18

仕上

グランドナット	アルミ合金/亜鉛めっき(黒色系干渉色三価クロメート皮膜)
クランプサドル	アルミ合金/亜鉛めっき(黒色系干渉色三価クロメート皮膜)
ネジ	銅合金/亜鉛めっき(黒色系干渉色三価クロメート皮膜)
内蔵ワッシャ	鋼/亜鉛めっき(黒色系干渉色三価クロメート皮膜)
ブッシング	NBR(黒色)
ワッシャ	合成樹脂/黒又は灰色

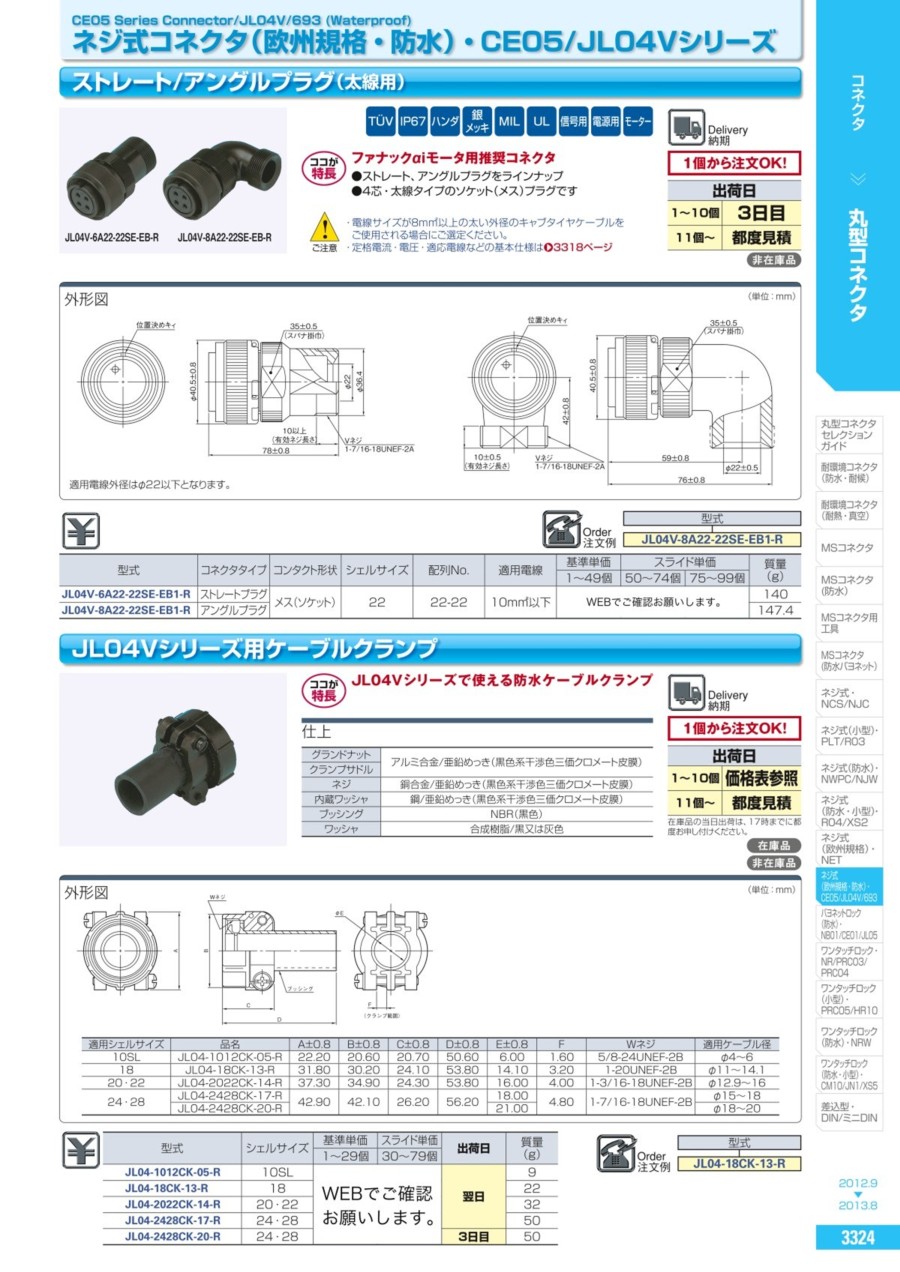

N3324

型番リスト

表示件数

型番

種類

材質

色

適合シェルサイズ

適合ケーブル外径

(mm)

商品種類

RoHS?

最小発注数量

その他	アルミ合金(三価クロメート処理)	黒色系干渉色	18	11～14.1	ケーブルクランプ	10	1個
その他	アルミ合金(三価クロメート処理)	黒色系干渉色	10SL	4～6	ケーブルクランプ	10	1個
その他	アルミ合金(三価クロメート処理)	黒色系干渉色	20・22	12.9～16	ケーブルクランプ	10	1個
その他	アルミ合金(三価クロメート処理)	黒色系干渉色	24・28	15～18	ケーブルクランプ	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,523円 ( 1,675円 )	在庫品1日目当日出荷可能
1,384円 ( 1,522円 )	在庫品1日目当日出荷可能
1,627円 ( 1,790円 )	在庫品1日目当日出荷可能
941円 ( 1,035円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

日本航空電子工業（JAE）製。JL04Vシリーズで使える防水ケーブルクランプ

ご注意

日本航空電子製（JAE）品は、需要増、材料や部材入手難などの影響により生産目途が立たず、頻繁に納期が遅延している状況です。
ミスミの在庫・入荷状況によっては納期遅延、販売を一時的に停止する可能性があります。

【ココが特長】
シェルサイズと同一ケーブルクランプだと嵌合しない場合があります。

下記型式コネクタ選定時はご注意ください。

組合せ一覧

プラグ

ケーブルクランプ

JL04V-6A22-22SE-EB1-R

JL04V-8A22-22SE-EB1-R

JL04-2428CK-17-R

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
バスパワー・自動ボーレート検知・ABS樹脂製
ミスミ
Ｍ12丸型防水コネクタハーネス

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
