MSコネクタ 中継アダプタ MS3101シリーズ
- 数量スライド割引
- 値下げ
- 納期短縮
- 一部当日出荷可能
- 通常単価(税別)
- 994円～20,986円
- 税込単価
- 1,093円～23,085円
日本航空電子工業（JAE）、第一電子工業（DDK）製。ケ-ブルの延長や機器間の...
詳細情報を確認する未確定：候補が437型番あります。
商品仕様
型式例
■第一電子工業の商品は、「D」で始まる型番となります。| 工場コード | 種類 | - | シェルサイズ | - | 配列番号 | - | コンタクト形状 | - | キー位置変更 |
| D | MS3101A | 16S | 8 | S | X |
■日本航空電子工業の商品は、「N」で始まる型番となります。
| 工場コード | 種類 | - | シェルサイズ | - | 配列番号 | - | コンタクト形状 |
| N | MS3101B | 14S | 7 | P |
■ミスミの商品は、「M」で始まる型番となります。
[ ! ]工場コードが異なるＭＳコネクタ同士の勘合は可能ですが、勘合相手は同じメーカーの商品を推奨しております。
| 工場コード | 種類 | - | シェルサイズ | - | 配列番号 | - | コンタクト形状 |
| M | MS3101B | 14S | 7 | P |
規格表
| 工場 コード | 型式 | シェル | 配列 | コンタクト 形状 | 芯数 |
| M | MS3101B | 12S | 3 | P オス (ピン) S メス (ソケット) | 2 |
| N | |||||
| M | 14S | 2 | 4 | ||
| N | |||||
| M | 6 | 6 | |||
| N | |||||
| M | 7 | 3 | |||
| N | |||||
| M | 16S | 1 | 7 | ||
| N | |||||
| M | 16 | 10 | 3 | ||
| N | |||||
| M | 18 | 1 | 10 | ||
| N | |||||
| M | 10 | 4 | |||
| M | 11 | 5 | |||
| N | |||||
| M | 20 | 4 | 4 | ||
| N | |||||
| M | 15 | 7 | |||
| N | |||||
| M | 16 | 9 | |||
| N | |||||
| M | 27 | 14 | |||
| N | |||||
| M | 29 | 17 | |||
| N | |||||
| D | MS3101A | 14S | 1 | P オス (ピン) S メス (ソケット) | 3 |
| 5 | 5 | ||||
| 9 | 2 | ||||
| 16S | 5 | 3 | |||
| 8 | 5 | ||||
| 18 | 4 | 4 | |||
| 5 | 3 | ||||
| 8 | 8 | ||||
| 10 | 4 | ||||
| 12 | 6 | ||||
| 19 | 10 | ||||
| 20 | 5 | ||||
| 21 | 3 | ||||
| 22 | 3 | ||||
| 20 | 2 | 1 | |||
| 7 | 8 | ||||
| 17 | 6 | ||||
| 18 | 9 | ||||
| 22 | 6 | ||||
| 23 | 2 |
| 工場 コード | 型式 | シェル | 配列 | コンタクト 形状 | 芯数 |
| M | MS3101B | 22 | 2 | P オス (ピン) S メス (ソケット) | 3 |
| N | |||||
| M | 14 | 19 | |||
| N | |||||
| M | 22 | 4 | |||
| N | |||||
| M | 23 | 8 | |||
| N | |||||
| M | 24 | 7 | 16 | ||
| N | |||||
| M | 10 | 7 | |||
| N | |||||
| M | 11 | 9 | |||
| N | |||||
| M | 20 | 11 | |||
| N | |||||
| M | 28 | 24 | |||
| N | |||||
| M | 28 | 6 | 3 | ||
| N | |||||
| M | 11 | 22 | |||
| N | |||||
| M | 12 | 26 | |||
| N | |||||
| M | 20 | 14 | |||
| N | |||||
| M | 21 | 37 | |||
| N | |||||
| N | 32 | 7 | 35 | ||
| M | 36 | 10 | 48 | ||
| N | |||||
| D | MS3101A | 22 | 10 | P オス (ピン) S メス (ソケット) | 4 |
| 19 | 14 | ||||
| 28 | 7 | ||||
| 24 | 2 | 7 | |||
| 5 | 16 | ||||
| 22 | 4 | ||||
| 28 | 10 | 7 | |||
| 15 | 35 | ||||
| 16 | 20 | ||||
| 32A | 10 | 54 | |||
| 32 | 1 | 5 | |||
| 2 | 5 | ||||
| 5 | 2 | ||||
| 8 | 30 | ||||
| 9 | 14 | ||||
| 17 | 4 | ||||
| 414 | 52 | ||||
| 36 | 3 | 6 | |||
| 4 | 3 | ||||
| 9 | 31 | ||||
| 73 | 73 |
概要仕様
外形図
（単位：mm） |  |  |
| オス（ピン）タイプ | メス（ソケット）タイプ |
| シェルサイズ | 結合ネジ Aネジ | 寸法（mm） | |||||
| 有効ネジ長 B以上 | 全長 L以下 | フランジまでの長さ M（0～+0.4） | 外径 φN以下 | ケーブルクランプ取付 Vネジ | ネジ長さ W以上 | ||
| 12S | 3/4-20UNEF-2A | 9.5 | 42.88 | 14.3 | 26.97 | 5/8-24UNEF-2A | 9.5 |
| 14S | 7/8-20UNEF-2A | 9.5 | 42.88 | 14.3 | 29.36 | 3/4-20UNEF-2A | 9.5 |
| 16S | 1-20UNEF-2A | 9.5 | 42.88 | 14.3 | 31.75 | 7/8-20UNEF-2A | 9.5 |
| 16 | 1-20UNEF-2A | 15.9 | 52.37 | 19.0 | 31.75 | 7/8-20UNEF-2A | 9.5 |
| 18 | 1-1/8-18UNEF-2A | 15.9 | 52.37 | 19.0 | 34.14 | 1-20UNEF-2A | 9.5 |
| 20 | 1-1/4-18UNEF-2A | 15.9 | 55.58 | 19.0 | 37.31 | 1-3/16-18UNEF-2A | 9.5 |
| 22 | 1-3/8-18UNEF-2A | 15.9 | 55.58 | 19.0 | 40.49 | 1-3/16-18UNEF-2A | 9.5 |
| 24 | 1-1/2-18UNEF-2A | 15.9 | 58.72 | 19.0 | 43.66 | 1-7/16-18UNEF-2A | 9.5 |
| 28 | 1-3/4-18UNS-2A | 15.9 | 58.72 | 19.0 | 50.01 | 1-7/16-18UNEF-2A | 9.5 |
| 32,32A | 2-18UNS-2A | 15.9 | 61.93 | 19.0 | 56.36 | 1-3/4UNS-2A | 11.1 |
| 36 | 2-1/4-16UN-2A | 15.9 | 61.93 | 19.0 | 62.71 | 2-18UNS-2A | 12.7 |
組み合わせ方法
 |
| ※結合は○印の関係においてオスとメスの組み合せで行ってください。 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,991円 ( 4,390円 ) | 在庫品1日目当日出荷可能 |
4,956円 ( 5,452円 ) | 在庫品1日目当日出荷可能 |
4,748円 ( 5,223円 ) | 在庫品1日目当日出荷可能 |
2,741円 ( 3,015円 ) | 9日目 |
4,248円 ( 4,673円 ) | 在庫品1日目当日出荷可能 |
2,854円 ( 3,139円 ) | 9日目 |
4,321円 ( 4,753円 ) | 在庫品1日目当日出荷可能 |
2,702円 ( 2,972円 ) | 9日目 |
2,702円 ( 2,972円 ) | 9日目 |
2,702円 ( 2,972円 ) | 9日目 |
2,702円 ( 2,972円 ) | 9日目 |
4,319円 ( 4,751円 ) | 在庫品1日目当日出荷可能 |
2,893円 ( 3,182円 ) | 9日目 |
2,893円 ( 3,182円 ) | 9日目 |
2,893円 ( 3,182円 ) | 9日目 |
2,893円 ( 3,182円 ) | 9日目 |
4,956円 ( 5,452円 ) | 5日目 |
3,426円 ( 3,769円 ) | 9日目 |
3,426円 ( 3,769円 ) | 9日目 |
3,426円 ( 3,769円 ) | 9日目 |
3,426円 ( 3,769円 ) | 9日目 |
4,844円 ( 5,328円 ) | 5日目 |
3,617円 ( 3,979円 ) | 9日目 |
3,617円 ( 3,979円 ) | 9日目 |
3,617円 ( 3,979円 ) | 9日目 |
3,617円 ( 3,979円 ) | 9日目 |
4,791円 ( 5,270円 ) | 在庫品1日目当日出荷可能 |
3,331円 ( 3,664円 ) | 9日目 |
3,331円 ( 3,664円 ) | 9日目 |
5,121円 ( 5,633円 ) | 在庫品1日目当日出荷可能 |
3,521円 ( 3,873円 ) | 在庫品1日目当日出荷可能 |
3,521円 ( 3,873円 ) | 在庫品1日目当日出荷可能 |
5,350円 ( 5,885円 ) | 在庫品1日目当日出荷可能 |
4,511円 ( 4,962円 ) | 9日目 |
4,511円 ( 4,962円 ) | 9日目 |
4,511円 ( 4,962円 ) | 9日目 |
4,511円 ( 4,962円 ) | 9日目 |
2,769円 ( 3,046円 ) | 在庫品1日目当日出荷可能 |
4,816円 ( 5,298円 ) | 9日目 |
4,816円 ( 5,298円 ) | 9日目 |
4,816円 ( 5,298円 ) | 9日目 |
4,816円 ( 5,298円 ) | 9日目 |
2,930円 ( 3,223円 ) | 5日目 |
3,407円 ( 3,748円 ) | 9日目 |
3,407円 ( 3,748円 ) | 9日目 |
3,407円 ( 3,748円 ) | 9日目 |
3,407円 ( 3,748円 ) | 9日目 |
5,694円 ( 6,263円 ) | 在庫品1日目当日出荷可能 |
4,053円 ( 4,458円 ) | 9日目 |
4,053円 ( 4,458円 ) | 9日目 |
4,053円 ( 4,458円 ) | 9日目 |
4,053円 ( 4,458円 ) | 9日目 |
5,220円 ( 5,742円 ) | 在庫品1日目当日出荷可能 |
3,578円 ( 3,936円 ) | 9日目 |
3,578円 ( 3,936円 ) | 9日目 |
5,518円 ( 6,070円 ) | 在庫品1日目当日出荷可能 |
3,749円 ( 4,124円 ) | 9日目 |
3,749円 ( 4,124円 ) | 9日目 |
2,091円 ( 2,300円 ) | 在庫品1日目当日出荷可能 |
3,311円 ( 3,642円 ) | 9日目 |
詳細情報
基本情報
日本航空電子工業（JAE）、第一電子工業（DDK）製。ケ-ブルの延長や機器間の中継に有効。
【特長】
●本製品はミスミ、日本航空電子工業（JAE）、第一電子工業（DDK）製をご用意しております
●MIL-DTL-5015（MIL-C-5015）準拠のコネクタです
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
【ココが特長】
●本製品はミスミ、日本航空電子工業（JAE）、第一電子工業（DDK）製をご用意しております。
●MIL-DTL-5015（MIL-C-5015）準拠のコネクタです。
●中継アダプタの勘合相手は、ストレートプラグ（商品ページ）/アングルプラグ（商品ページ）になります。
【ご注意】
・ＭＭＳシリーズはキー位置変更に対応できません。
・他社製品ＭＳコネクタ同士の勘合は可能ですが、メーカ－によって
寸法や特性が異なる場合もございます。ご使用前には十分確認を行って下さい。
・防水タイプのＭＳコネクタ/ケーブルクランプと勘合は可能です
が、防水性は無くなりますのでご注意ください。
・シェルサイズが14S、24、28のMMSコネクタのバックシェルは分解できません。また、インシュレータの材質はゴムになります。
●本製品はミスミ、日本航空電子工業（JAE）、第一電子工業（DDK）製をご用意しております。
●MIL-DTL-5015（MIL-C-5015）準拠のコネクタです。
●中継アダプタの勘合相手は、ストレートプラグ（商品ページ）/アングルプラグ（商品ページ）になります。
【ご注意】
・ＭＭＳシリーズはキー位置変更に対応できません。
・他社製品ＭＳコネクタ同士の勘合は可能ですが、メーカ－によって
寸法や特性が異なる場合もございます。ご使用前には十分確認を行って下さい。
・防水タイプのＭＳコネクタ/ケーブルクランプと勘合は可能です
が、防水性は無くなりますのでご注意ください。
・シェルサイズが14S、24、28のMMSコネクタのバックシェルは分解できません。また、インシュレータの材質はゴムになります。
・組上げ増し締めには組立サポート工具（商品ページ）をお使いください。
・キー位置変更についてメーカー様とともにカタログ掲載の内容を精査しなおしております。
NMS3101B-32-7-SおよびNMS3101B-32-7-Pについてはカタログ誤りとなりキー位置変更不可となります。
その他の商品についてもカタログ誤りのため受注できない商品がございます。誠に申し訳ございません。

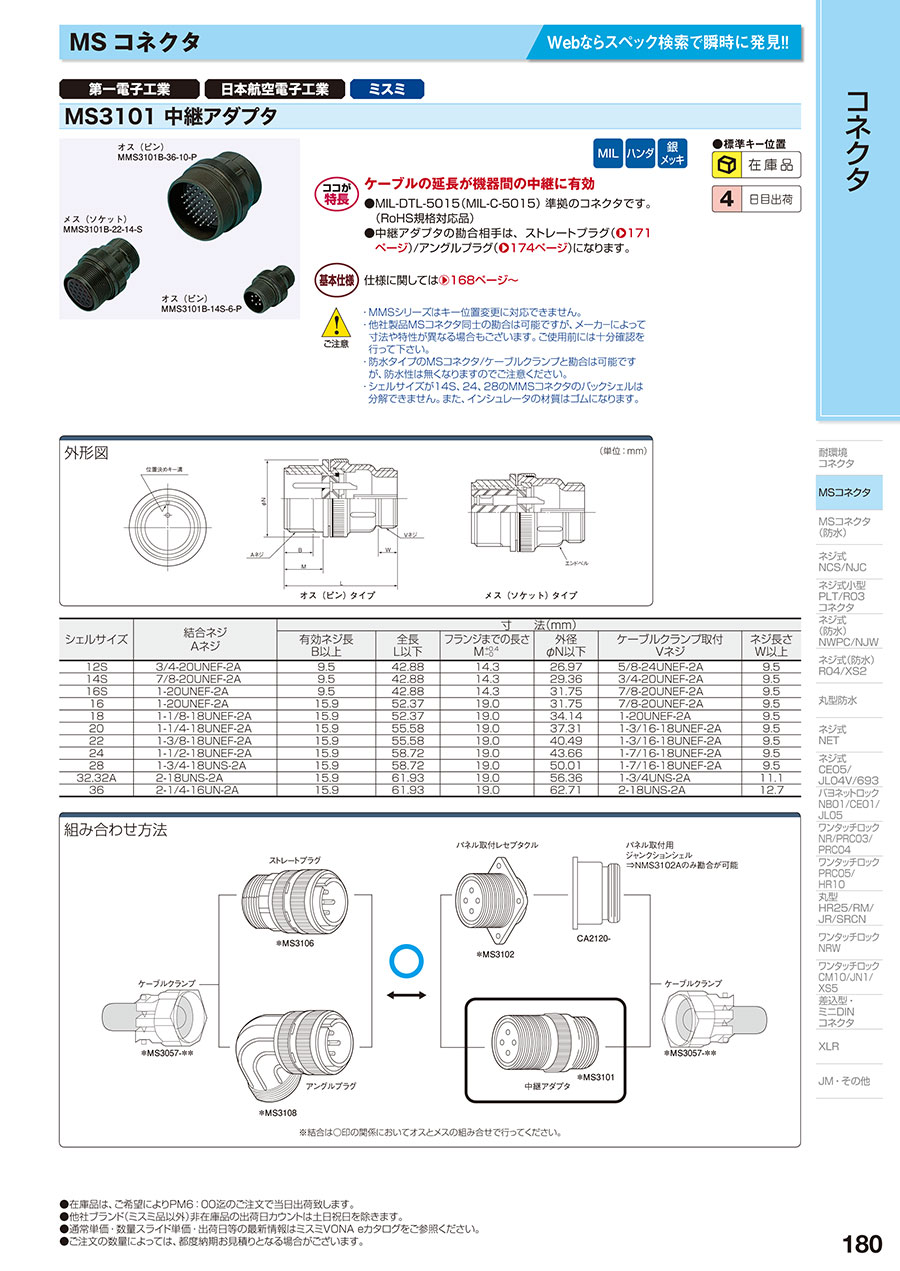

カタログ
