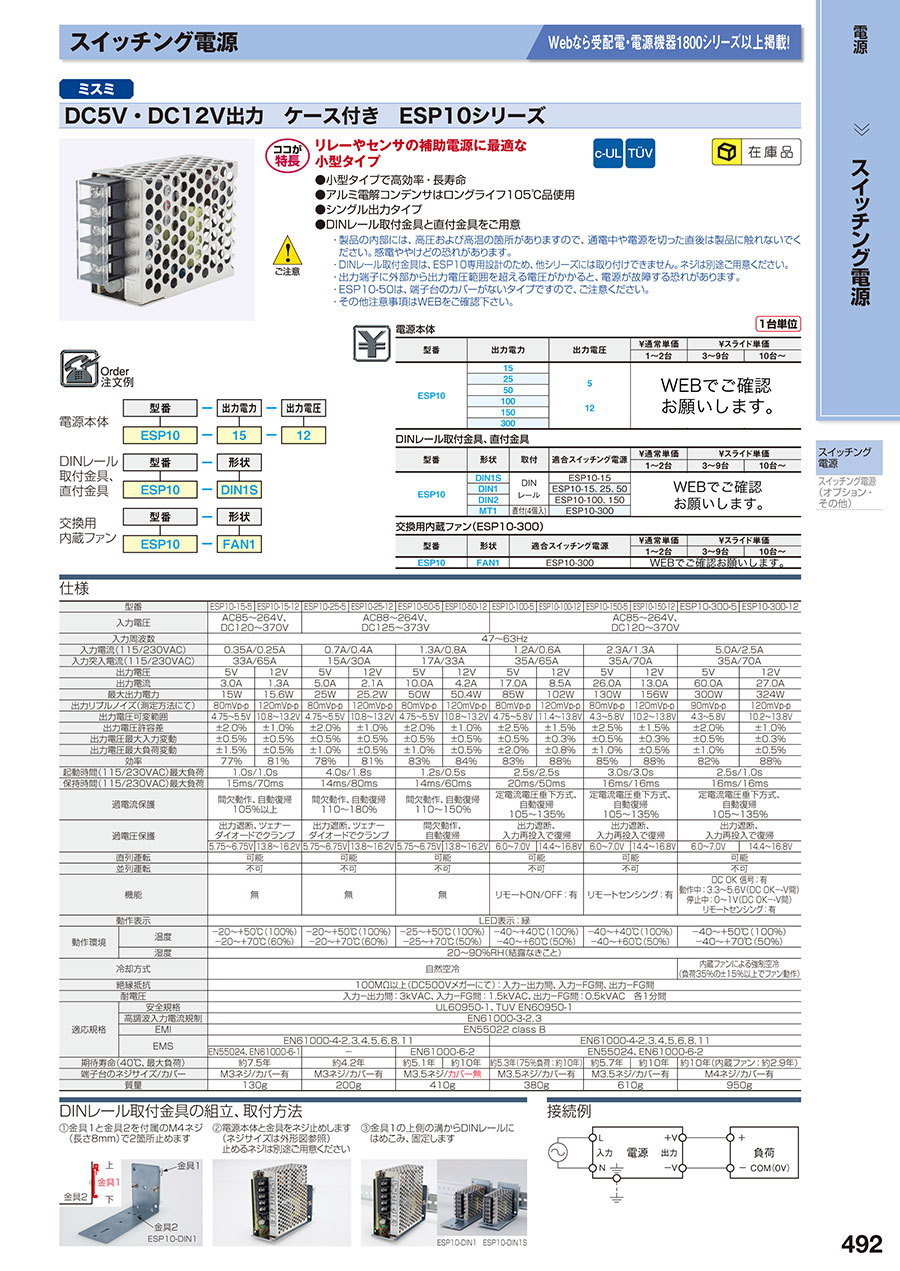

規格表

電源本体	型式 − 出力電力 − 出力電圧 ESP10 − 15 − 12

DINレール 取付金具、 直付金具

型式 − 形状 ESP10 − DIN1S

[ ! ]取付金具、直付金具はオプションです。上記型番を選定の上、ご購入ください。

交換用 内臓ファン

型式 − 形状 ESP10 − FAN1

概要仕様

※1段目の型式をご注文いただくと、2段目記載のメーカー型式にて商品をお届けします。商品仕様の変更はございません。[ ! ]※1. 効率は出力電力/入力電力(比率)です。
[ ! ]※2. ファンが動作する条件は負荷35％の±15％、またはRth2(熱抵抗)＞50℃となります。
[ ! ]※3. 端子台カバー単品の販売は行っていません。
[ ! ]       端子台の難燃レベルは「UL94-V0」です。端子カバーは定義しておりません。
[ ! ]※4. 入力電流値は、出力負荷率100% の値となります。
[ ! ]※5. 衝撃試験データはございません。
[ ! ]本商品は、PSE(電気用品安全法)に対応していません。



外形図

（単位：mm）

15W

25W

50W

100W

150W

200W

300W

600W

金具1	金具2（15W）DIN1S	金具2（15W、25W、50W）DIN1
金具2（100W、150W）DIN2	金具2（200W）DIN3

金具1と金具2はセットです



取付例

DINレール取付金具の組立、取付方法
（1）金具1と金具2を付属のM4ネジ（長さ8mm）で2箇所止めます	（2）電源本体と金具をネジ止めします（ネジサイズは外形図参照） 止めるネジは別途ご用意ください	（3）金具1の上側の溝からDINレールにはめこみ、固定します
直付金具の取付方法（300W、600W）
（1）電源本体の4箇所に、直付金具を取付ける溝とネジ穴があります	（2）取付金具のツメを電源本体の溝にはめM4ネジで4箇所止めます M4ネジは別途ご用意ください	（3）制御盤内または筐体に取付けてください



接続例



■直列運転

下図a）及びb）の直列運転は可能です。

各電源の出力端子間にダイオード（D1、D2）を接続してください。 ダイオードの逆電圧（最大定格）は各電源出力電圧を十分耐えるもの、ダイオードの順方向電流（最大定格）は各電源出力電圧を十分耐えるものをご使用下さい。 ダイオード種類は、ショットキーバリアダイオードとなります。※ミスミではお取り扱いございません。



■DC OK信号機能（300W、600W）
DC OK信号とは、電源の動作状況を外部に伝える時に使用します。 機能を使用しない場合は、接続しないでください。 電源ON時、DC OK端子と-V端子間で電圧が出力します。
電源動作	電圧出力（DC OKと-V間）
電源ON	DC3.3～5.6V
電源OFF	DC0～1V



■リモートON/OFF機能（100W）

リモートON/OFF機能とは、外部信号により電源の動作をON/OFFさせる時に使用します。 機能を使用しない場合は、接続しないでください。



電源動作	電圧入力（RC+とRC-間）
電源ON	DC0～0.8V
電源OFF	DC4～10V



■リモートセンシング機能（150W、300W、600W）

リモートセンシング機能とは、電源出力端子から負荷端子までの配線による電圧降下を補正する時にします。 機能を使用しない場合は、接続しないでください。

+S端子（CN100）は、負荷端子の+側に<br>-S端子（CN100）は、負荷端子の-側に接続してください。 電圧降下は0.3V以下で使用してください。 リード線はツイスト線を使用してください。



注意・禁止事項

自然冷却方式なので、熱がこもらないよう配置には十分ご注意下さい。

電源の周囲は20mm以上空間をおとり、複数台使用時は電源間隔も20mm以上空間をおとりください。

ESP10-300、-600は内蔵ファンによる強制冷却なので、吸気、排気口をふさがないよう空間をおとりください。



■LED表示
LEDが点滅している場合、過電流保護によるHICCUPモード状態となります。
（出力短絡などによって出力電流が想定以上に大きくなってしまった際、電源ICやシステムの故障を防ぐために出力を停止する機能です。）
出力が短絡している可能性がありますので、原因を排除してください。



注意・禁止事項

出力端子に外部から出力電圧範囲を超える電圧がかかると、電源が故障する恐れがありますので、ご注意ください。 誘導負荷を使用する場合は、外部にショットキーバリアダイオードを接続してください。 ショットキーバリアダイオードは、電源出力の定格電流を考慮してご選定下さい。



■内蔵ファン交換（300W、600W）

ファンを交換する場合は下記に注意してください。
1）電源本体の入力をOFFにしてから、作業を行ってください。
2）ファンは衝撃を与えないよう取扱いには充分ご注意ください。
3）ファンは電源本体にしっかりネジで固定してください。
4）コネクタのゆるみやケーブルのはさみ込み等がないことをご確認ください。


■リプルノイズの測定

出力端子の+Vと-Vの間に0.1μF47μFコンデンサを並列に挿入し、その両端にプロープを接続。 プロープのグランドループを最短にする。 出力端子と負荷間はツイスト線で配線ください。

ブロック図
15W	150W
25W	200W
50W	300W
100W	600W





関連部品

入力電源ケーブルは付属しません。
ACコード 固定長（PSE） 片側切り落としタイププラグ　型番：3□-長さ（>>こちら）をご検討ください。
