型式	ポート数	コネクタピッチ	結線	長さ	逆差し防止キー
PCPU-COM	1	2.54㎜	クロス	600㎜	無
PCPU-COM2	2	2.54㎜	クロス	300㎜	無
PCPU-COM2P	2	2.54㎜	ストレート	300㎜	無
PCPU-COM2D2	2	2.00㎜	ストレート	500㎜	有
PCPU-COM2D3	2	2.54㎜	ストレート	400㎜	有

※PCPU-COMJ、PCPU-COM2Dは販売終了となりました。

結線図

クロス			ストレート
COMポート		ピンヘッダ	COMポート		ピンヘッダ
1	-	1	1	-	1
6	-	2	2	-	2
2	-	3	3	-	3
7	-	4	4	-	4
3	-	5	5	-	5
8	-	6	6	-	6
4	-	7	7	-	7
9	-	8	8	-	8
5	-	9	9	-	9
NC	-	10	NC	-	10

※ピンアサインとコネクタピッチが合っていても、コネクタ逆差し防止キーがあるケーブルは、ボード側のピンヘッダに10番ピンが無いタイプしか使用できません。

概要仕様

型式	対応マザーボード	対応BBCシリーズ
PCPU-COM	PCMB-PB6511V-R	BBC-1400/BBC-RM130/BBC-RM9400
PCPU-COM2	PCMB-PB6511V-R	BBC-1400/BBC-RM130/BBC-RM9400
PCPU-COM2P	PCMB-FB20 PCMB-SQ1703-R	BBC-1710/BBC-3710/BBC-RM9710 BBC-1410/BBC-3410/BBC-RM131/BBC-RM9410
PCPU-COM2D2	PCMB-HD330-Q87-R	BBC-1310/BBC-6110/BBC-8110/BBC-RM9310
PCPU-COM2D3	PCMB-HD632-H81C-R PCMB-KD300-H110-R PCMB-SD330-Q170-R PCMB-KD600-H110-R	BBC-1010/BBC-3010/BBC-F101/BBC-RM101/BBC-RM9010 BBC-6210/BBC-8210/BBC-6211/BBC-8211 BBC-6310/BBC-8310/BBC-6311/BBC-8311 BBC-1611/BBC-3611/BBC-F611/BBC-RM1611/BBC-RM9611

※BBC-6210シリーズ/BBC-6310シリーズ/BBC-8210シリーズ/BBC-8310シリーズ/BBC-6211シリーズ/BBC-8211シリーズ/BBC-6311シリーズ/
　BBC-8311シリーズ/BBC-1611シリーズ/BBC-3611シリーズ/BBC-F611シリーズ/BBC-RM1611シリーズ/BBC-RM9611シリーズ
　には、2ポート増設用ケーブルが1本付属しています。

型番リスト

表示件数

型番

ポート数

コネクタピッチ

(㎜)

結線

ケーブル長さ

(㎜)

逆差防止キー

RoHS?

最小発注数量

2	2.54	クロス	300	無	-	1個
2	2.00	ストレート	500	有	-	1個
2	2.54	ストレート	400	有	-	1個
2	2.54	ストレート	300	無	-	1個

通常単価(税別) (税込単価)	通常出荷日

3,000円 ( 3,300円 )	在庫品1日目当日出荷可能
2,000円 ( 2,200円 )	在庫品1日目当日出荷可能
2,000円 ( 2,200円 )	在庫品1日目当日出荷可能
4,000円 ( 4,400円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・メインボードのピンヘッダに接続し、PCIブラケットに COMポートを１ポート増設可

ご注意

材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。
本商品は在庫限りで販売終了となります。ご迷惑をおかけしますが宜しくお願い致します。

メインボード機能拡張用シリアルポートケーブル
●メインボードのピンヘッダに接続し、PCIブラケットに COMポートを増設できます。

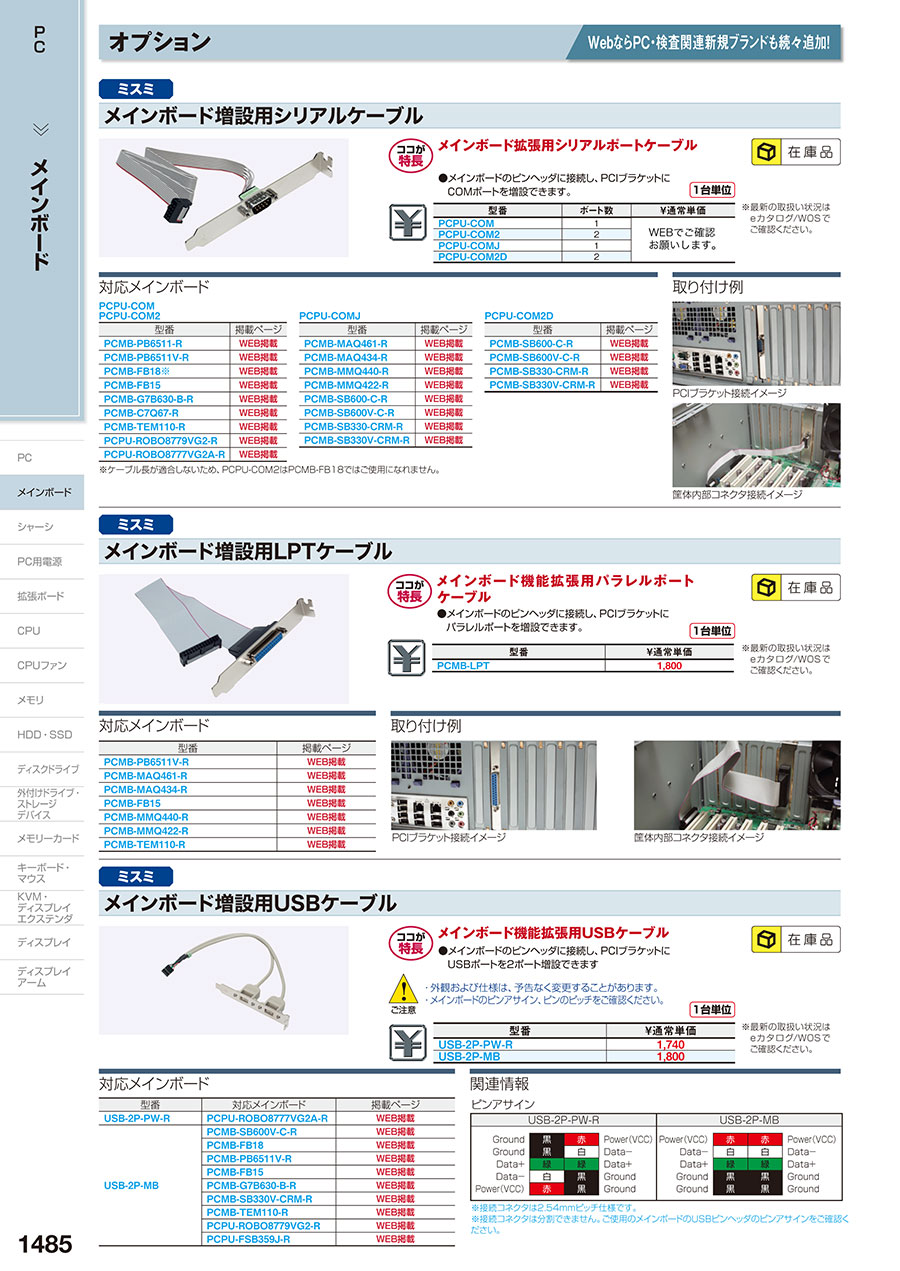

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
