LZ1* (パワーLEDsラインワイド) 従来品･新仕様品比較表
NO.	比較項目	従来品			新仕様品			備考
NO.	比較項目	LZ1B-245-W	LZ1B-485-W	LZ1B-725-W	LZ1C-245-W	LZ1C-485-W	LZ1C-725-W	備考
1	外観形状 (横×高さ×長さ)mm	35×31×245	35×31×485	35×31×725	35×31×245	35×31×485	35×31×725	変更なし
2	使用基板	プリント基板(CEM3 t=1.0)			プリント基板(CEM3 t=1.0)			変更なし
3	使用LED	日亜製 NFSW757DT-V1			日亜製 NFSW757GT-V2			高光束タイプに変更 ※使用部品の変更はLEDのみ
4	固有エネルギー消費効率 (lm/W)	79.4	83.7	86.2	88.4	92.2	94.8	変更後は約10%高くなる｡ (直流電源の効率は含まない)
5	LED寿命	40,000時間			40,000時間			変更なし
6	全光束	310lm	645lm	1,000lm	345lm	710lm	1,100lm	変更後は約10%高くなる｡
7	回路形式	6直2並	6直4並	6直6並	6直2並	6直4並	6直6並	変更なし
8	入力電流	0.160A	0.320A	0.480A	0.160A	0.320A	0.480A	変更なし
9	定格電力	3.9W	7.7W	11.6W	3.9W	7.7W	11.6W	変更なし
10	質量	150g	230g	310g	150g	230g	310g	変更なし

規格表

型番	−	長さ	−	LED色
LZ1C	−	245	−	W

1台単位

型番	長さ	LED色

LZ1C	245	W（昼白）
	485
	725

概要仕様

LZ1Cシリーズ

サイドモールが乳白半透明で明かりが漏れるので、つなぎ目のない連続光になります
LED照明(ストレート、広角):関連画像

拡散カバーにより蛍光灯に近い配光曲線
LED照明(ストレート、広角):関連画像

仕様表
型番		従来品			新仕様品
		LZ1B-245-W	LZ1B-485-W	LZ1B-725-W	LZ1C-245-W	LZ1C-485-W	LZ1C-725-W
照度（ルクス）	0.5m	235lx	430lx	550lx	-	-	-
	1.0m	60lx	110lx	165lx	65lx	125lx	175lx
光束（ルーメン）		310lm	645lm	1,000lm	345lm	710lm	1,100lm
LED色		昼白色(5,000K)			昼白色(5,000K)
入力電圧		DC24V ± 5%			DC24V ± 5%
入力電流		160mA	320mA	480mA	160mA	320mA	480mA
消費電力		3.9W	7.7W	11.6W	3.9W	7.7W	11.6W
動作環境		温度：-5～+40℃ 湿度：45～85%RH（結露なきこと）			温度：-5～+40℃ 湿度：45～85%RH（結露なきこと）
絶縁抵抗		100MΩ以上(DC500Vメガーにて）：充電部-非充電部間			100MΩ以上(DC500Vメガーにて）：充電部-非充電部間
耐電圧		AC500V(1分間)：充電部-非充電部間			AC500V(1分間)：充電部-非充電部間
配光角度		約210°			約210°
LED寿命		40,000時間(光束 70%以下)			40,000時間(器具周囲温度 25℃、光束維持率 70％)
保護等級		IP64			IP65
材質	本体	アルミ白アルマイト処理			アルミ銀艶消し
	前面カバー	ポリカーボネート			ポリカーボネート
	ケーブル	ミスミ NAVC-23-1PS(mm ²×2C)			ミスミ NAVC-23-1PS(mm ²×2C)
ケーブル曲げ半径		15mm以上			15mm以上
質量（ケーブル含む）		150g	230g	310g	150g	230g	310g

外形図	（単位：mm）

型番（従来品／新仕様品）	寸法（mm）
型番（従来品／新仕様品）	A	B
LZ1B-245-W ／ LZ1C-245-W	245	216（max）
LZ1B-485-W ／ LZ1C-485-W	485	456（max）
LZ1B-725-W ／ LZ1C-725-W	725	696（max）

注）本体の裏面に２箇所防水シールがありますので、取付金具の位置を変更する場合はご注意ください。

スイッチング電源
ケース付き	DINレール取付

>>491ページ	>>495ページ

●ご使用上のご注意

・電源ケーブルの極性を間違いないか十分確認をお願いします。
・下向きや縦向きに設置する場合は落下や位置ずれが発生しないように十分配慮をお願いします。
・電源接続方向に障害物がないかご確認ください。
・メンテナンスが困難な場所に設置しないでください。
・取付け、取り外しや清掃の際は必ず電源を切ってください。感電の恐れがあります。
・点灯中や消灯直後は非常に高温です。やけどのおそれがありますので触れないでください。
・点灯中のLED光源を直視し続けないでください。目を傷めることがあります。

型番リスト

表示件数

型番

LZ1C-245-W

LZ1C-485-W

LZ1C-725-W

LED色

照度

(lx)

保護等級

寸法長さ

(mm)

寸法厚み

(mm)

RoHS?

最小発注数量

昼白色	65	[有] IP65	245	31	10	1個
昼白色	125	[有] IP65	485	31	10	1個
昼白色	175	[有] IP65	725	31	10	1個

通常単価(税別) (税込単価)	通常出荷日

8,810円 ( 9,691円 )	在庫品1日目当日出荷可能
12,170円 ( 13,387円 )	在庫品1日目当日出荷可能
12,520円 ( 13,772円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】ストレート、広角タイプの白色LED照明です。
従来のLZ1Bに比べ、照度が約10％アップ。
サイドモールが乳白半透明のため、連続光可能です。
IP64（防塵・防滴）対応です。
長さは3タイプからお選びいただけます。
蛍光灯6W～15W相当の照度。
日亜化学工業（株）製LEDを採用しています。
国内製。
配線取り回しが容易なミスミNAVCケーブルを採用しています。
【用途】広角で均一な明かりによりワーク照明に最適です。

ご注意

LED素子には発光色、明るさにバラツキがあるため、同じ型番でも若干発光色、明るさが異なる場合があります。
本商品は調光できません。そのため、調光機能がついた電源または機器に接続しないでください。

照度比較（取付高さ：0.5m）

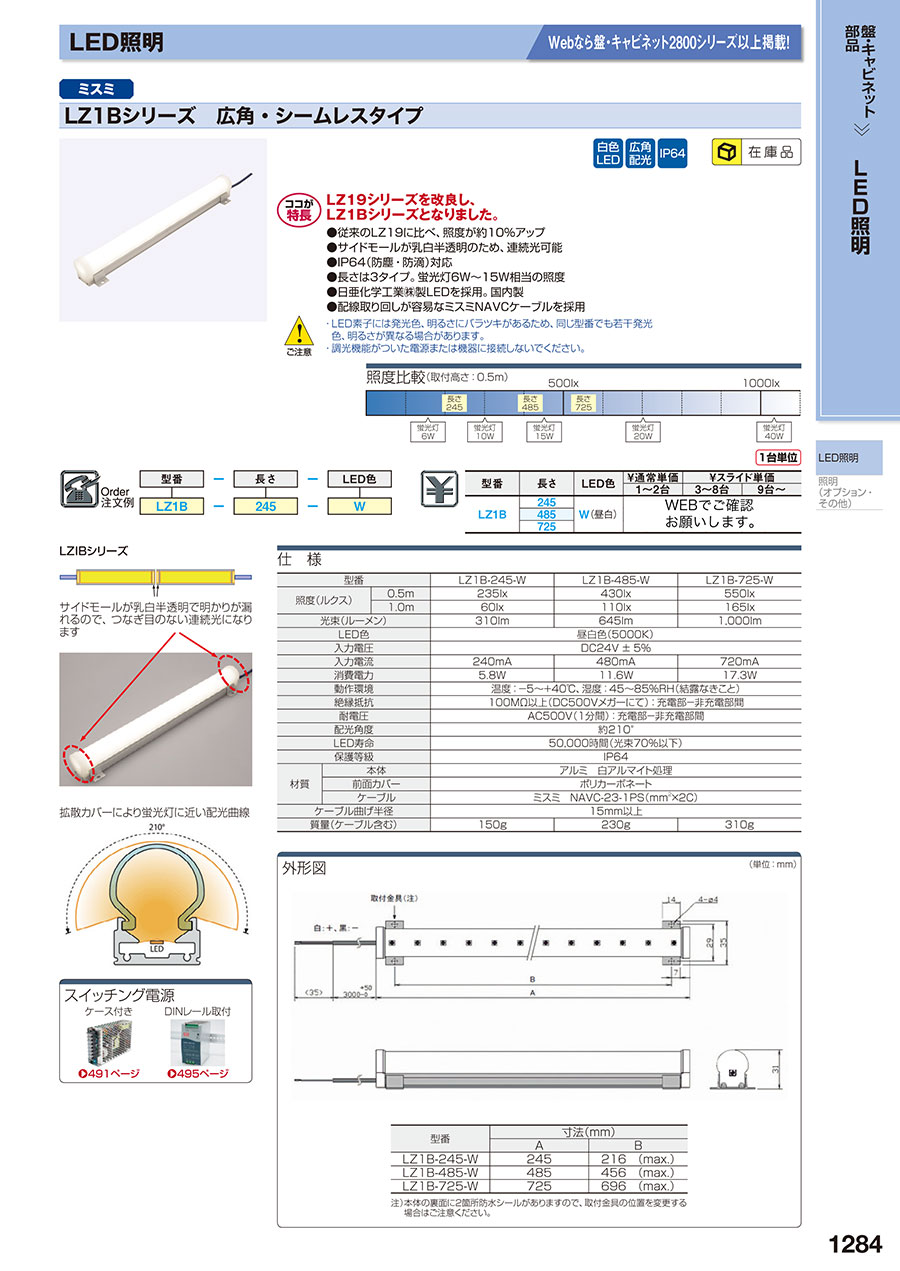

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
