LED照明（ストレート、防塵）
- 通常単価(税別)
- 8,490円～12,130円
- 税込単価
- 9,339円～13,343円
【特長】ストレート、防塵タイプの白色LED照明です。埃が多い環境で最適な薄型照明です。IP54（防塵・...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型番 | − | 長さ | − | LED色 |
| LZ18 | − | 280 | − | W |
| 1台単位 |
| 型番 | 長さ | LED色 |
| LZ18 | 280 | W（白） |
| 520 |
概要仕様
取付例
制御盤内照明に最適
点灯イメージ
外観
仕様
| 型番 | LZ18-280-W | LZ18-520-W | |
| 照度（ルクス） | 0.5m | 496lx | 878lx |
| 1.0m | 133lx | 257lx | |
| 光束（ルーメン） | 340lm | 680lm | |
| LED色 | 白色（5000K） | ||
| 入力電圧 | DC24V±5% | ||
| 入力電流 | 200mA | 400mA | |
| 消費電力 | 4.8W | 9.6W | |
| 動作環境 | 温度：－10～＋50℃、湿度：40～90%RH（結露なきこと） | ||
| 絶縁抵抗 | 100MΩ以上（DC500Vメガーにて）：充電部－非充電部間 | ||
| 耐電圧 | AC1000V（1分間）：充電部－非充電部間 | ||
| 配光角度 | 約120° | ||
| LED寿命 | 40,000時間（光束70%以下） | ||
| 保護等級 | IP54 | ||
| 材質 | 本体 | アルミ 白アルマイト処理 | |
| 前面カバー | アクリル | ||
| ケーブル | ミスミ NAVC-25-1PS（0.2mm2×2C） | ||
| ケーブル曲げ半径 | 13mm以上 | ||
| 質量（ケーブル含む） | 145g | 270g | |
外形図 | （単位：mm） | |||||||||||||||
 | ||||||||||||||||
| ||||||||||||||||
スイッチング電源 | |
| ケース付き | DINレール取付 |
 |  |
| >>491ページ | >>495ページ |
●ご使用上のご注意
・電源ケーブルの極性を間違いないか十分確認をお願いします。
・下向きや縦向きに設置する場合は落下や位置ずれが発生しないように十分配慮をお願いします。
・電源接続方向に障害物がないかご確認ください。
・メンテナンスが困難な場所に設置しないでください。
・取付け、取り外しや清掃の際は必ず電源を切ってください。感電の恐れがあります。
・点灯中や消灯直後は非常に高温です。やけどのおそれがありますので触れないでください。
・点灯中のLED光源を直視し続けないでください。目を傷めることがあります。
・本商品は調光できません。そのため、調光機能がついた電源または機器に接続しないでください。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,490円 ( 9,339円 ) | 在庫品1日目当日出荷可能 |
12,130円 ( 13,343円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】ストレート、防塵タイプの白色LED照明です。
埃が多い環境で最適な薄型照明です。
IP54（防塵・防滴）対応です。
長さは2タイプからお選びいただけます。
蛍光灯15W～20W相当の照度があります。
日亜化学工業（株）製LEDを採用しています。
国内製。
配線取り回しが容易なミスミNAVCケーブルを採用しています。
埃が多い環境で最適な薄型照明
●IP54（防塵・防滴）対応
●長さは2タイプ。蛍光灯15W～20W相当の照度
●日亜化学工業㈱製LEDを採用。国内製
●配線取り回しが容易なミスミNAVCケーブルを採用
・LED素子には発光色、明るさにバラツキがあるため、同じ型番でも若干発光色、明るさが異なる場合があります。
・本商品は調光できません。そのため、調光機能がついた電源または機器に接続しないでください。
照度比較（取付高さ：0.5m）

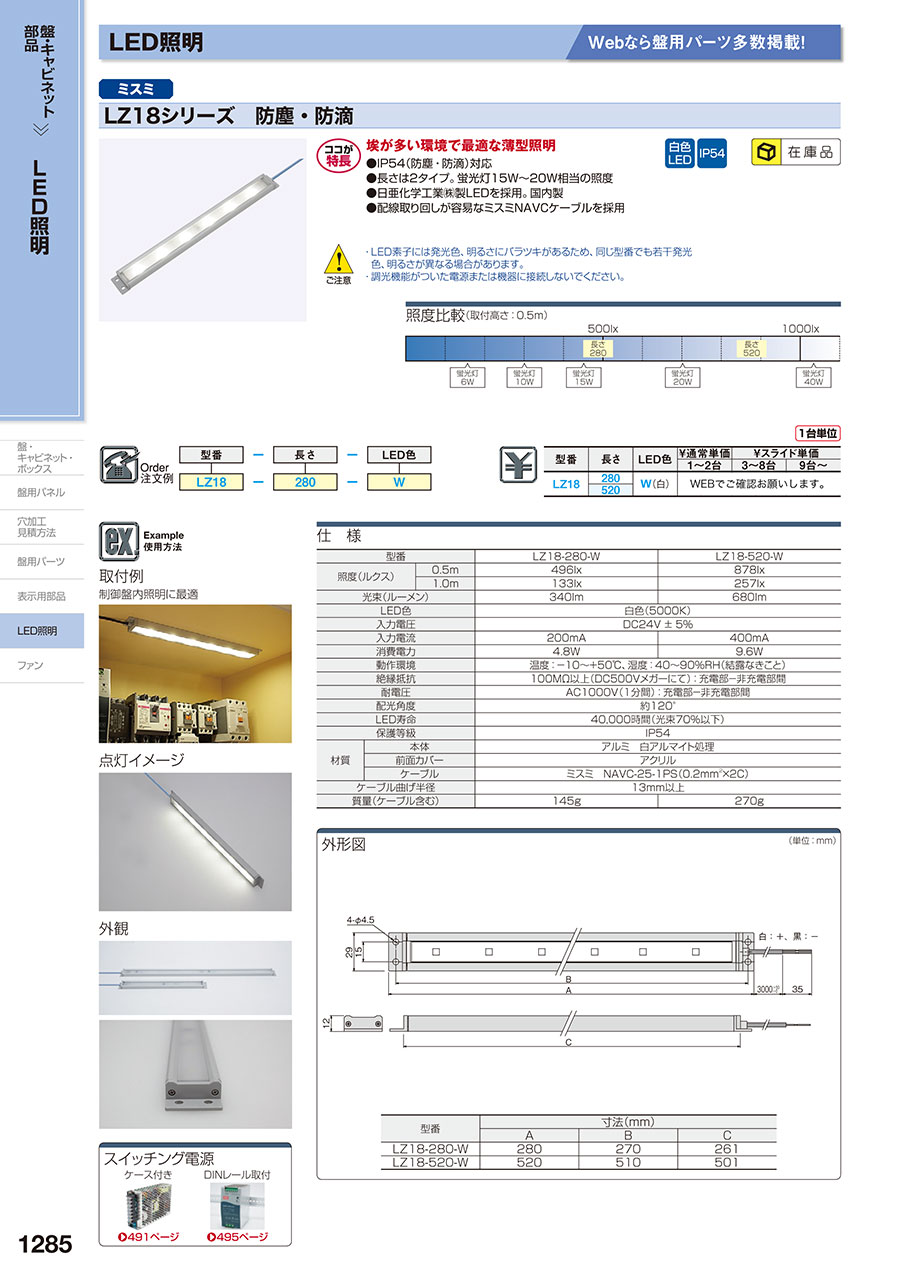

カタログ
