ミスミ

LED照明（ストレート、AC100V）

通常単価(税別): -

税込単価: -

通常出荷日：在庫品1日目～2日目一部当日出荷可能

【特長】・AC100V直結、点灯可能で外付けDC電源不要です。

4.24.2

LZ1A3シリーズの以下の製品について、在庫限りで販売終了となります。
・LZ1A3-354-W
・LZ1A3-354C-W
・LZ1A3-582-W
・LZ1A3-582C-W
・LZ1A3-870-W
・LZ1A3-870C-W

尚、LZ1A3シリーズの代替推奨品はLZ1A4シリーズとなります。
詳細な仕様の違いについては、現在準備でき次第の掲載となります。お待たせして申し訳ございませんが、よろしくお願いいたします。
設置工事には電気工事士の資格が必要となります。一般の方の電気工事は法律で禁止されています。

詳細を確認

商品仕様

製品比較情報

LZ1A* (パワーLEDs100防水) 旧品･現行品比較表
NO.	比較項目	旧品			現行品			備考
NO.	比較項目	LZ1A2-294-W	LZ1A2-582-W	LZ1A2-870-W	LZ1A3-354-W	LZ1A3-582-W	LZ1A3-870-W	備考
1	外観形状 (横×高さ×長さ)mm	32×35.2×294	32×35.2×582	32×35.2×870	32×35.2×354	32×35.2×582	32×35.2×870	LZ1A3-354-Wは変更(但し長さのみ) LZ1A3-582-W･LZ1A3-870-Wは変更なし
2	使用基板	プリント基板 (CEM3 t=1.0 LEDピッチ24mm)			プリント基板 (CEM3 t=1.0 LEDピッチ13mm)	プリント基板 (CEM3 t=1.0 LEDピッチ12mm)		変更
3	使用LED	日亜製 NT2W757DRT-V1			日亜製 NFSW757GT-V2			2チップタイプから 1チップ高光束タイプに変更
4	固有エネルギー消費効率 (lm/W)	123	117.7	119.5	144.2	137.7	140	変更後は約15%高くなる｡
5	LED寿命	40,000時間			40,000時間			同じ
6	全光束	800lm	1,590lm	2,390lm	1,010lm	1,860lm	2,800lm	LZ1A2-294-WはLZ1A3-354-Wに変更後約25%高くなる｡ LZ1A3-582-W･LZ1A3-870-Wは約15%高くなる｡
7	回路形式	12直2並	12直4並	12直6並	13直2並	12直4並	12直6並	LZ1A3-354-Wは変更 LZ1A3-582-W･LZ1A3-870-Wは変更なし
8	入力電流	0.07A	0.14A	0.21A	0.07A	0.14A	0.21A	同等(使用電源は同じ為)
9	定格電力	6.5W	13.5W	20W	7W	13.5W	20W	LZ1A3-354-WはLED数が26ヶ(13直2並)になった為､アップ(LZ1A2-294-Wは24ヶ(12直2並)) LZ1A3-582-W･LZ1A3-870-Wは同等
10	質量	230g	375g	500g	260g	375g	500g	LZ1A3-354-Wは長く(L=354)なる分､LZ1A2-294-Wより重くなる｡ LZ1A3-582-W･LZ1A3-870-Wは同等

※現行品は在庫限りで販売終了となります。後継品は準備でき次第のご案内となります。

規格表

照明本体（(1)末端用）

型番	−	長さ	−	LED色
LZ1A3	−	582	−	W

ケーブル（(2)電源接続用）

型番	−	形状	−	長さ
LZC	−	A1	−	3

照明本体（(3)連結用）

型番	−	長さ	−	LED色
LZ1A3	−	582C	−	W

ケーブル（(4)連結用）

型番	−	形状	−	長さ
LZC	−	B1	−	3

1台単位

照明本体（(1)末端用）

型番	長さ	LED色

LZ1A2	870	W（昼白）
LZ1A3	354	W（昼白）
	582
	870

ケーブル（(2)電源接続用）

型番	形状	長さ（m）	適合LED照明
			従来品	新仕様品
LZC	A1	0.3〜15 0.1m毎に指定可	LZ1A2-＊-W	LZ1A3-＊-W

ケーブル（(2)電源接続用）は別売です。
セット販売ではありません。

照明本体（(3)連結用）

型番	長さ	LED色

LZ1A2	582C	W（昼白）
LZ1A3	354C	W（昼白）
	582C
	870C

ケーブル（(4)連結用）

型番	形状	長さ（m）	適合LED照明
			従来品	新仕様品
LZC	B1	0.15 0.2〜15 0.1m毎に指定可	LZ1A2-＊-W	LZ1A3-＊-W

ケーブル（(4)連結用）は別売です。セット販売ではありません。

概要仕様

取り付け例

制御盤内照明に最適

点灯イメージ

取り付け用金具のお取り扱いはございません。

本体（コネクタ部）	ケーブル（コネクタ部と末端形状）

仕様表
型番		旧品			現行品
		LZ1A2-294*-W	LZ1A2-582*-W	LZ1A2-870*-W	LZ1A3-354*-W	LZ1A3-582*-W	LZ1A3-870*-W
照度（ルクス）	0.5m	950lx	1,750lx	2,220lx	-	-	-
	1.0m	260lx	530lx	730lx	330lx	605lx	900lx
光束（ルーメン）		800lm	1,590lm	2,390lm	1,010lm	1,860lm	2,800lm
LED色		昼白色(5,000K)			昼白色(5,000K)
入力電圧		AC100V ± 10%			AC100V ± 10%
入力電流		80mA	160mA	240mA	70mA	140mA	210mA
消費電力		6.5W	13.5W	20.0W	7W	13.5W	20.0W
動作環境		温度：-5～+40℃ 湿度：25～85%RH（結露なきこと）			温度：-5～+40℃ 湿度：25～85%RH（結露なきこと）
絶縁抵抗		100MΩ以上(DC500Vメガーにて）：充電部-非充電部間			100MΩ以上(DC500Vメガーにて）：充電部-非充電部間
耐電圧		AC1,200V(1分間)：充電部-非充電部間			AC1,200V(1分間)：充電部-非充電部間
配光角度		約120°			約120°
配光種類		拡散型
LED寿命		40,000時間(光束 70%以下)			40,000時間(器具周囲温度 25℃、光束維持率 70％)
保護等級		IP64			IP65
材質	本体	アルミ銀色半光沢			アルミ銀色半光沢
	前面カバー	ポリカーボネート			ポリカーボネート
	ケーブル	ミスミ NASVCTF-0.75-2(0.75mm ²×2C)			ミスミ NASVCTF-0.75-2(0.75mm ²×2C)
ケーブル曲げ半径		40mm以上			40mm以上
最大連結長		20m(本体とケーブルの連結長)			20m(本体とケーブルの連結長)
接続コネクタ（推奨）	CN1側	住鉱テックハウジング：CL07D02A（2芯、ソケット）コンタクト：215004-2M（ソケット）防水パッキン：WS07MF-0C			住鉱テックハウジング：CL07D02A（2芯、ソケット）コンタクト：215004-2M（ソケット）防水パッキン：WS07MF-0C
	CN2側	住鉱テックハウジング：CL07D02M（2芯、プラグ）コンタクト：215003-2M（プラグ）防水パッキン：WS07MF-0C			住鉱テックハウジング：CL07D02M（2芯、プラグ）コンタクト：215003-2M（プラグ）防水パッキン：WS07MF-0C
質量（ケーブル含む）		末端：230g 連結：250g	末端：375g 連結：390g	末端：530g 連結：550g	末端：260g 連結：265g	末端：375g 連結：390g	末端：500g 連結：520g

[ ! ] UL規格は未取得となります。

※現行品は在庫限りで販売終了となります。後継品は準備でき次第のご案内となります。

外形図

	（単位：mm）
1番ピン：L側 2番ピン：N側

型番（旧品／現行品）	寸法（mm）
型番（旧品／現行品）	A （旧品／現行品）	B （旧品／現行品）
LZ1A2-294-W ／ LZ1A3-354-W	294 ／ 354	283 ／ 343
LZ1A2-582-W ／ LZ1A3-582-W	582	571
LZ1A2-870-W ／ LZ1A3-870-W	870	859

ケーブル（(2)電源接続用）		ケーブル（(4)連結用）	（単位：mm）

1番ピン：L側 2番ピン：N側	黒：L側、白：N側	1番ピン：L側 2番ピン：N側	1番ピン：L側 2番ピン：N側

接続例

1）単独での接続の場合	2）連結での接続の場合

	[ ! ] 連結接続の場合、照明本体間をケーブルで接続するため、その分の間隔が空きます。（ケーブル最短：0.15m）

AC100Vタイプの特長

従来の電源内蔵品
電源部がデッドスペースとなり発光面が狭い

AC100Vタイプ
電源部を発光面の裏面に配置することで
デッドスペースがなくなり省スペース化

●ご使用上のご注意

・電源ケーブルの極性を間違いないか十分確認をお願いします。
・下向きや縦向きに設置する場合は落下や位置ずれが発生しないように十分配慮をお願いします。
・電源接続方向に障害物がないかご確認ください。
・メンテナンスが困難な場所に設置しないでください。
・取付け、取り外しや清掃の際は必ず電源を切ってください。感電の恐れがあります。
・点灯中や消灯直後は非常に高温です。やけどのおそれがありますので触れないでください。
・点灯中のLED光源を直視し続けないでください。目を傷めることがあります。

型番リスト

表示件数

型番

LZC-B1-[0.15-0.2/0.05]

形状

LED色

入力電圧

照度

(lx)

保護等級

寸法長さ

(mm)

寸法幅

(mm)

寸法厚み

(mm)

照明本体タイプ

ケーブルタイプ

指定長

(m)

RoHS?

最小発注数量

ストレート	昼白色	AC100V	330	[有] IP65	354	53	36	①末端用（LZ1A3-*-W）	-	-	10	1個
ストレート	昼白色	AC100V	330	[有] IP65	354	53	36	③連結用（LZ1A3-*-W）	-	-	10	1個
ストレート	昼白色	AC100V	605	[有] IP65	582	53	36	①末端用（LZ1A3-*-W）	-	-	10	1個
ストレート	昼白色	AC100V	605	[有] IP65	582	53	36	③連結用（LZ1A3-*-W）	-	-	10	1個
ストレート	昼白色	AC100V	900	[有] IP65	870	53	36	①末端用（LZ1A3-*-W）	-	-	10	1個
ストレート	昼白色	AC100V	900	[有] IP65	870	53	36	③連結用（LZ1A3-*-W）	-	-	10	1個
その他	-	-	-	-	-	-	-	-	②電源接続用（LZC-A1-【指定長（m）】）	0.3 ～ 15	10	1個
その他	-	-	-	-	-	-	-	-	④連結用（LZC-B1-【指定長（m）】）	0.2 ～ 15	10	1個
その他	-	-	-	-	-	-	-	-	④連結用（LZC-B1-【指定長（m）】）	0.15 ～ 0.2	10	1個

通常単価(税別) (税込単価)	通常出荷日

11,900円 ( 13,090円 )	在庫品1日目当日出荷可能
13,330円 ( 14,663円 )	在庫品1日目当日出荷可能
12,390円 ( 13,629円 )	在庫品1日目当日出荷可能
15,810円 ( 17,391円 )	在庫品1日目当日出荷可能
15,560円 ( 17,116円 )	在庫品1日目当日出荷可能
15,810円 ( 17,391円 )	在庫品1日目当日出荷可能
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目

詳細情報

基本情報

基本情報

【特長】
・AC100V直結、点灯可能で外付けDC電源不要です。

ご注意

LZ1A3シリーズの以下の製品について、在庫限りで販売終了となります。
・LZ1A3-354-W
・LZ1A3-354C-W
・LZ1A3-582-W
・LZ1A3-582C-W
・LZ1A3-870-W
・LZ1A3-870C-W

尚、LZ1A3シリーズの代替推奨品はLZ1A4シリーズとなります。
詳細な仕様の違いについては、現在準備でき次第の掲載となります。お待たせして申し訳ございませんが、よろしくお願いいたします。
設置工事には電気工事士の資格が必要となります。一般の方の電気工事は法律で禁止されています。

【ココが特長】
● AC100V入力（電源ユニット内蔵）、IP64（防塵・防滴）対応
●日亜化学工業㈱製LEDを採用。国内製
●ケーブル長は最大15mまで指定可能

【ご注意】
・LED素子には発光色、明るさにバラツキがあるため、同じ型番でも若干発光色、明るさが異なる場合があります。
・保護等級IP64は、筐体部分のみ対象となります。ACタイプのため、電源処理にはご注意ください。
・調光機能がついた電源または機器に接続しないでください。

照度比較（取付高さ：0.5m）

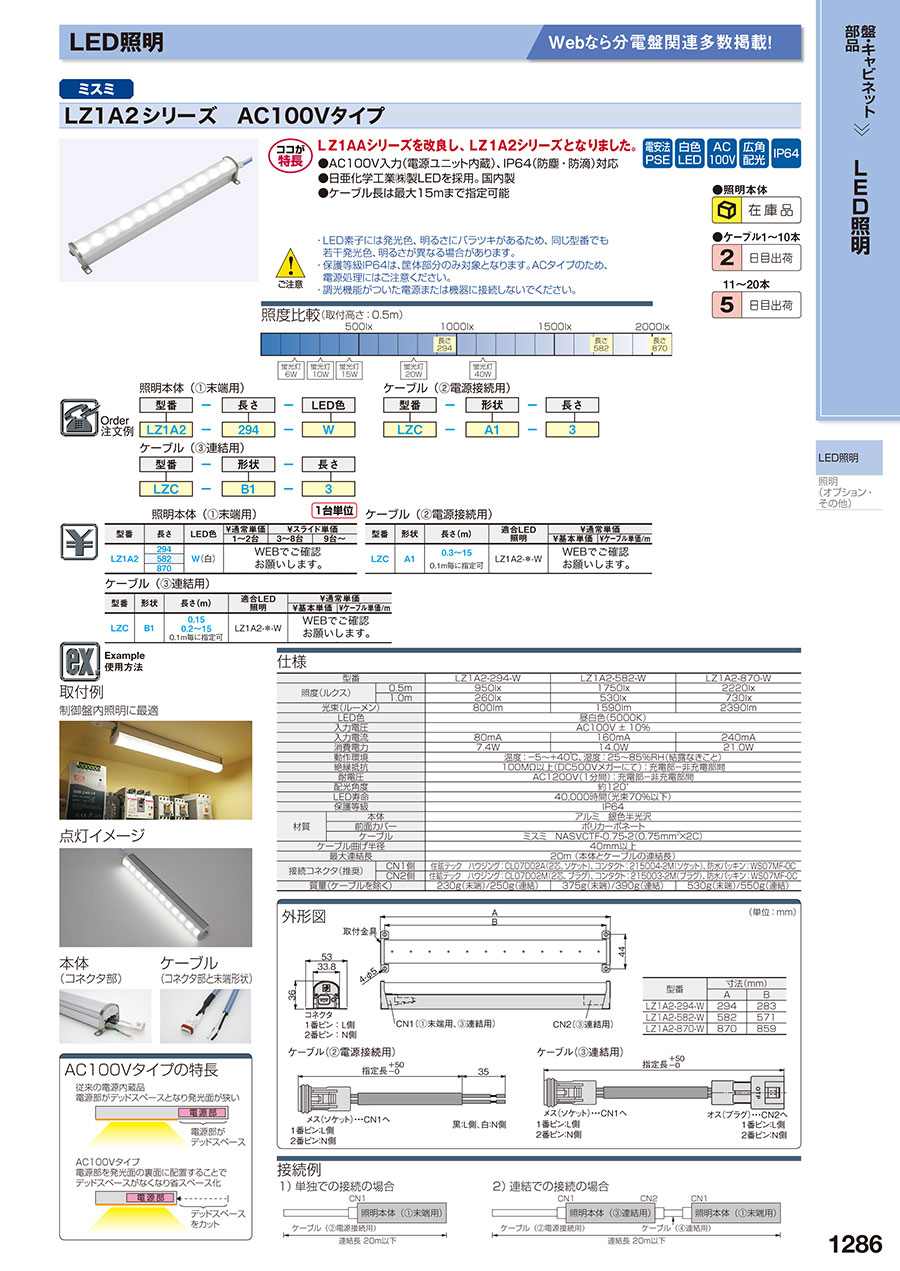

カタログ
