LED照明（ストレート、ローコスト）
- 数量スライド割引
- 値下げ
- 当日出荷可能
- 通常単価(税別)
- 5,503円～8,856円
- 税込単価
- 6,053円～9,742円
【特長】ストレート、ローコストタイプの白色LED照明です。蛍光灯と同等以上の明...
詳細情報を確認する商品仕様
規格表
| 型式 | − | 長さ | − | LED色 |
| LZ17 | − | 223 | − | W |
| 型式 | 長さ | LED色 |
| LZ17 | 223 | W(白) |
| 313 |
概要仕様
| 型式 | LZ17-223-W | LZ17-313-W | ||
| 照度(ルクス) | 0.5m | 260lx | 380lx | |
| 1.0m | 65lx | 85lx | ||
| 光束(ルーメン) | 260lm | 370lm | ||
| LED色 | 白色(5200K) | |||
| 入力電圧 | DC24V ± 5% | |||
| 入力電流 | 160mA | 240mA | ||
| 消費電力 | 4W | 5.8W | ||
| 動作環境 | 温度：−5～＋40℃、湿度：45～85%RH(結露なきこと) | |||
| 絶縁抵抗 | 100MΩ以上(DC500Vメガーにて)：充電部－非充電部間 | |||
| 耐電圧 | AC500V(1分間)：充電部－非充電部間 | |||
| 配光角度 | 約120° | |||
| LED寿命 | 50,000時間(光束70%以下) | |||
| 保護等級 | IP54 | |||
| 材質 | 本体 | アルミ 白アルマイト処理 | ||
| 前面カバー | アクリル | |||
| ケーブル | UL2464 20AWG 2C | |||
| 質量(ケーブル含む) | 285g | 370g | ||
照度比較（取付高さ：0.5m）
外形図 | （単位：mm） | |||||||||||||||
 | ||||||||||||||||
| ||||||||||||||||
発光スペクトル・照度分布
照度分布
LZ17-313-W
●ご使用上のご注意
・電源ケーブルの極性を間違いないか十分確認をお願いします。
・下向きや縦向きに設置する場合は落下や位置ずれが発生しないように十分配慮をお願いします。
・電源接続方向に障害物がないかご確認ください。
・メンテナンスが困難な場所に設置しないでください。
・取付け、取り外しや清掃の際は必ず電源を切ってください。感電の恐れがあります。
・点灯中や消灯直後は非常に高温です。やけどのおそれがありますので触れないでください。
・点灯中のLED光源を直視し続けないでください。目を傷めることがあります。
・本商品は調光できません。そのため、調光機能がついた電源または機器に接続しないでください。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,503円 ( 6,053円 ) | 在庫品1日目当日出荷可能 |
8,856円 ( 9,742円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】ストレート、ローコストタイプの白色LED照明です。
蛍光灯と同等以上の明るさで、且つ小型です。
長さは2タイプからお選びいただけます。
蛍光灯6W～10W相当の照度があります。
日亜化学工業製のLEDを採用しています。
IP54（防塵・防滴）対応です。
●蛍光灯と同等以上の明るさで、且つ小型
●長さは2タイプ。蛍光灯6Ｗ～10Ｗ相当の照度
●日亜化学工業製のＬＥＤを採用
●ＩＰ54（防塵・防滴）対応
【ご注意】
・LED素子には発光色、明るさにバラツキがあるため、同じ型式でも
若干発光色、明るさが異なる場合があります。
・本商品は調光できません。そのため、調光機能がついた電源または機器に接続しないでください。
使用方法
使用例
取付例
制御盤内照明に最適

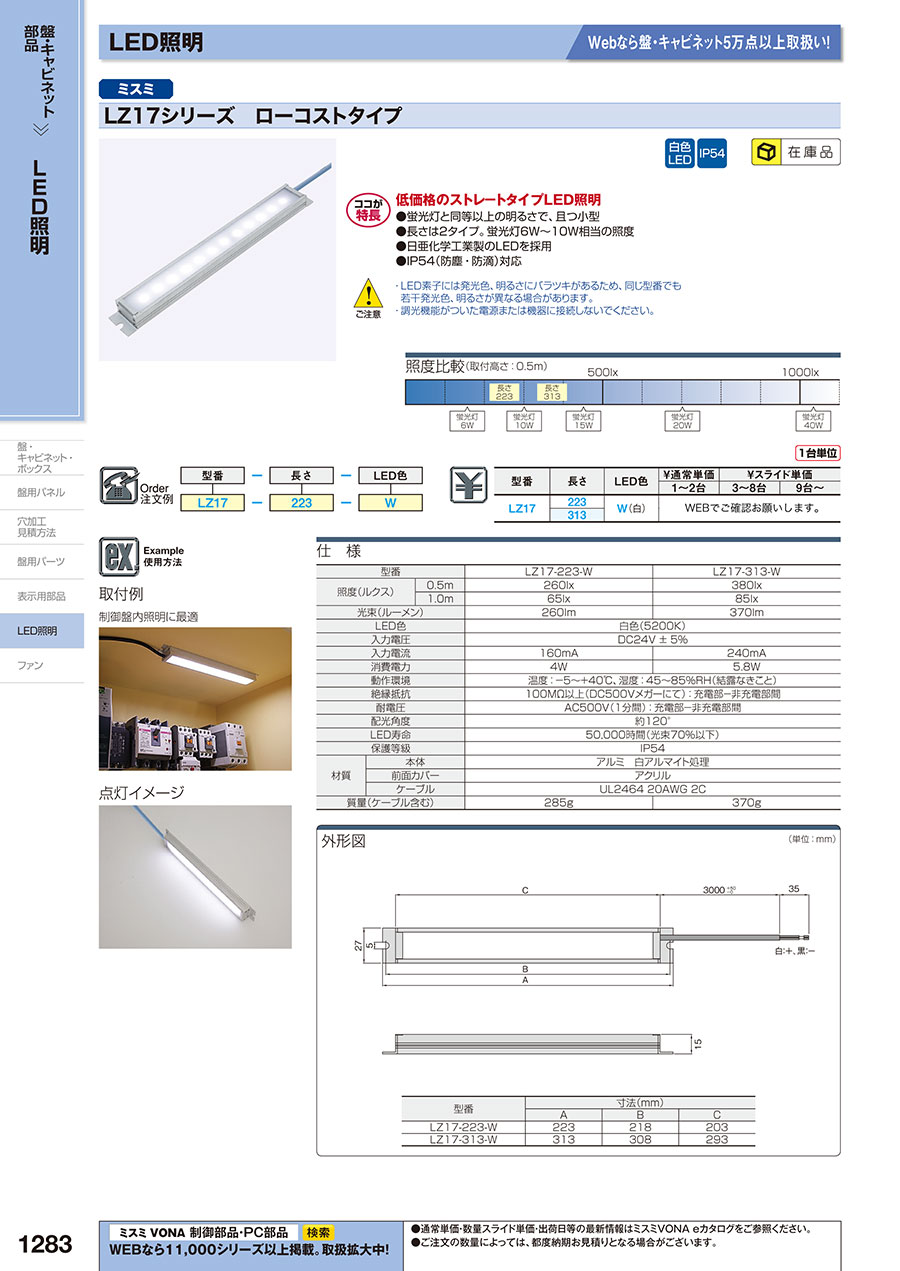

カタログ
